英集芯IP2366是一款應用于移動電源、電動工具、智能家居、儲能電源等方案的多串鋰電池充電SOC芯片。支持高達140W的雙向同步升降壓充放電，充電電流可達5A。支持2至6節鋰電池/磷酸鐵鋰電池串聯，集成PD3.1、QC3.0+等多種快充協議。內置14bit ADC，可精確測量輸入/輸出電壓、電流及電池狀態，并通過I2C接口獲取詳細數據。內置同步升降壓轉換器，僅需1個電感實現同BUCK-BOOST，外圍器件少，BOM成本低、PCB面積小。采用QFN40封裝，體積小巧，便于集成到緊湊型設備中。

一、一力承當：一顆芯片搞定全套電源管理

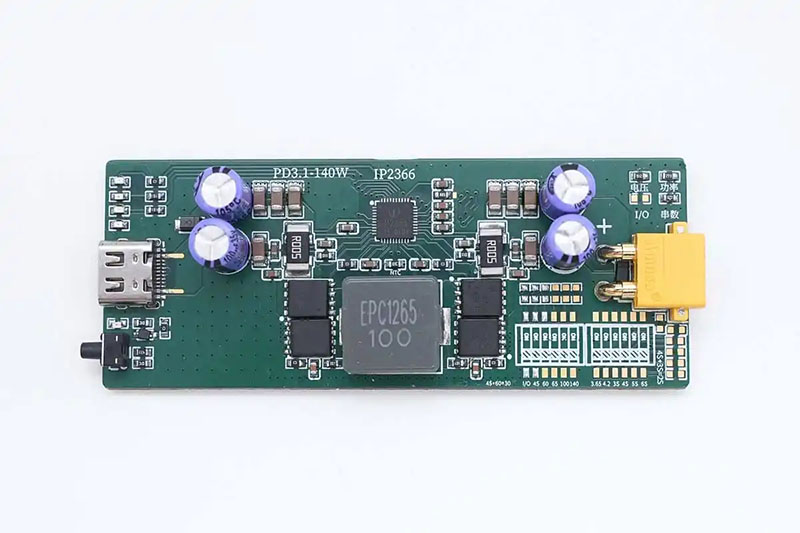

IP2366最顯著的特點在于其高度的集成度。芯片內部集成了同步升降壓轉換器、快充協議識別、電量顯示驅動和全部控制邏輯，在應用時僅需極少的外圍器件，只需一個電感就能實現同步升降壓功能，有效減小整體方案的尺寸，降低BOM成本。與傳統的分立方案相比，IP2366可減少外圍器件約60%，PCB面積約為傳統方案的1/3，為緊湊型設計釋放了寶貴的空間。
在充放電性能上，IP2366同樣表現強勁。同步開關充放電系統支持高達140W的放電功率和100W的充電輸入，最大充電電流可達5A，充電效率峰值高達96%。實際應用數據顯示，在移動電源方案中，IP2366僅需38分鐘即可充滿65Wh電池組，充電速度較傳統方案提升55%。

二、一芯多能：全面兼容主流快充協議
面對市面上紛繁復雜的快充標準，IP2366以“一芯多能”的設計理念全面兼容主流快充協議。它支持PD3.1、PD3.0、PD2.0、FCP、AFC、SCP、QC2.0、QC3.0、QC3.0+、DRP Try.SRC等多種輸入輸出快充協議。
在PD3.1協議的支持下，IP2366的USB-C口具備5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六組固定電壓檔位，還配置了3.3-11V3A和3.3-21V3A兩組PPS電壓檔位，以及15-28V 140W的AVS電壓檔位。這意味著無論是蘋果、華為、三星還是其他品牌的設備，IP2366都能智能識別協議、自動匹配最佳充電參數，真正實現“一充在手，萬物兼容”。

三、靈活配置：適配多場景電池需求
IP2366支持2至6節串聯電芯，可通過外接電阻輕松設置電池串聯節數和電池類型。在電池電壓方面，支持3.65V磷酸鐵鋰電池到4.4V高壓鋰電池，覆蓋3.65V、4.1V、4.2V、4.35V、4.4V五檔滿電電壓，兼容絕大多數電池應用。芯片還支持0V電池充電，即便電池處于虧電狀態，也能啟動充電，確保設備隨時可用。
芯片內置了完善的多重檢測與保護機制。IC溫度、電池NTC溫度和輸入電壓控制檢測環路協同工作，可根據識別到的充電器功率智能調節充電電流，確保充電過程既快速又安全。芯片還集成了14bit高精度ADC，能夠精確測量輸入電壓和電流、電池電壓和電流等信息，并通過I2C接口方便地獲取充放電數據，為電量顯示和狀態監控提供精準依據。

四、安全守護：多重防護體系
IP2366集成了一系列強大的保護機制，全方位護航電路安全。在輸入側，支持輸入過壓、欠壓保護；在輸出側，具備輸出過流和短路保護功能；在電池側，提供了過充、過放和過流保護，有效保護電池的安全和壽命。此外還有芯片過溫保護和充電電池溫度NTC保護，ESD防護能力達到4KV，CC1/CC2引腳均支持30V耐壓，可有效防止產品在各種異常條件下?lián)p壞。

五、低功耗設計：待機近乎零消耗
在日常使用中，產品的待機功耗直接影響用戶體驗和電池續航。IP2366支持低功耗模式，進入該模式后待機電流降低至5μA。插入充電器便可自動喚醒充電，對外放電則可通過按鍵喚醒，讓產品在待機狀態下幾乎“零消耗”。

六、廣闊應用：從消費電子到工業設備

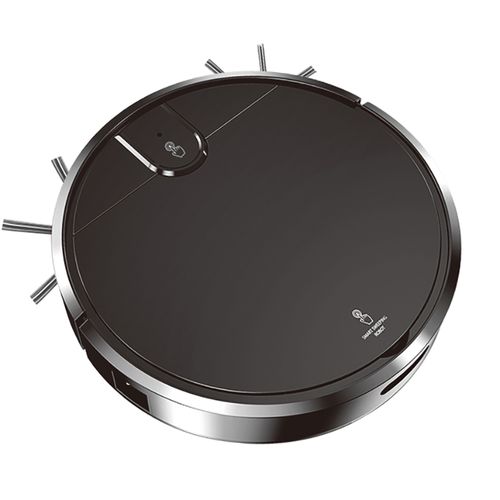

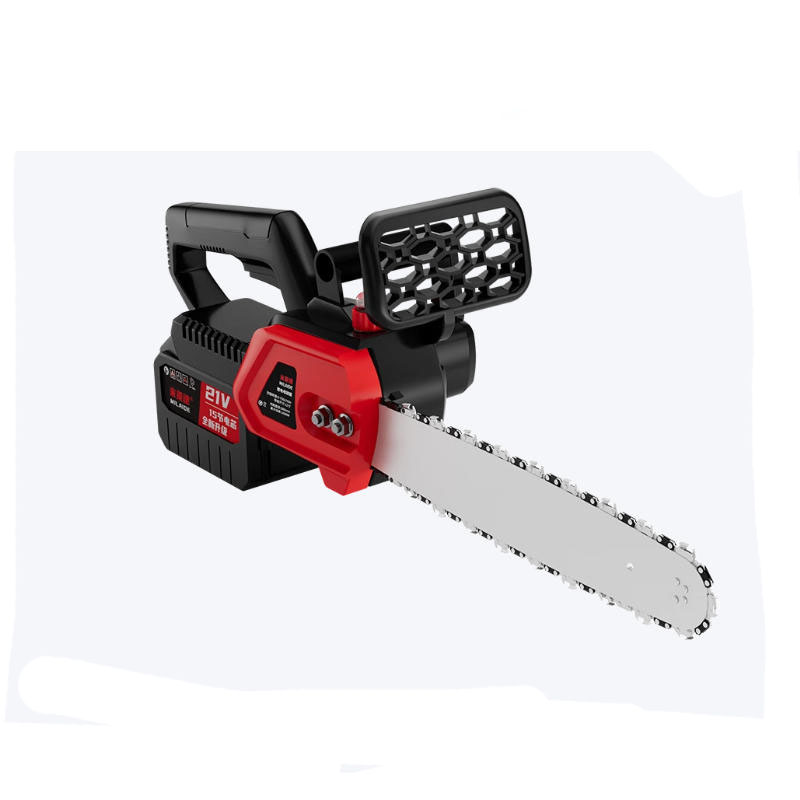

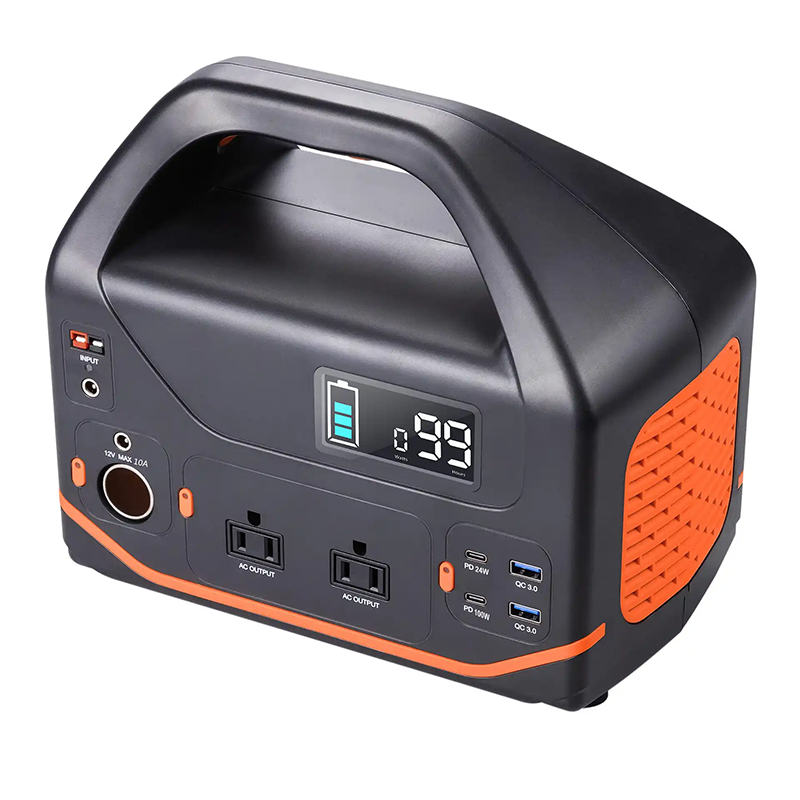

得益于其出色的性能表現和極高的集成度，IP2366被廣泛應用于快充電源適配器、移動電源、儲能電源、車載充電器、電動工具、智能音箱等便攜式電子設備快充方案中。值得一提的是，這款芯片還得到了某國外知名車企的青睞——在他們推出的1:40 Megapack移動電源中，用于USB-C接口的電源管理芯片正是來自英集芯的IP2366，足見其性能與可靠性得到了全球頂級品牌的認可。

七、封裝與選型
IP2366采用5mm x 5mm 0.4pitch QFN40封裝，整體體積非常小巧，有助于進一步降低整體方案尺寸。芯片提供標準版和I2C版本兩種規格，I2C版本可通過總線接口獲取充放電數據，為智能電量管理和狀態監控提供了更多可能性。

結語
從產品設計之初，英集芯就以“用一顆芯片實現完整的PD3.1雙向快充移動電源設計”為目標，將協議功能、電量顯示和同步升降壓控制器全部集成到IP2366中。這不僅意味著設計師可以用更短的時間完成產品迭代，也意味著最終用戶能夠享受到更緊湊、更高效、更可靠的大功率快充體驗。英集芯IP2366的出現，不僅彌補了國內140W電源管理芯片市場的空缺，為各大電源廠商提供了一個極具競爭力的選擇；同時也加速了磷酸鐵鋰電池在快充領域的普及，對推動綠色能源應用具有積極意義。
