分布式光伏電站電氣系統設計的科學性、安全性與智能化水平直接決定電站全生命周期的發電效率、運行穩定性與投資收益。安科瑞電氣依托新能源智慧能源管理領域的技術積累，結合光伏電站電氣系統設計全流程關鍵要點，整合交直流測量設備、二次保護測控設備、電能質量監測設備、有源濾波設備及智能運維平臺，打造“設計-產品-運維”一體化分布式光伏系統解決方案，從源頭規避設計風險，提高釋放光伏電站發電潛力，助力分布式光伏項目合規落地、可靠運行。

1系統架構與容量匹配設計：筑牢可靠發電基礎

分布式光伏系統架構設計的核心是實現光伏陣列、逆變設備、并網系統的優化匹配。

1.1光伏陣列串并聯準確匹配

組串設計的核心原則是全工況適配逆變器 MPPT 工作電壓范圍，這是行業易出現設計短板的環節。

需嚴格核算異常溫度下的電壓邊界：低溫環境下，組件開路電壓不得超過逆變器直流側至大輸入電壓，避免設備絕緣擊穿與損壞；高溫環境下，組件工作電壓不得低于逆變器 MPPT 至低工作電壓，防止逆變器停機、發電小時數損失。

嚴控組串一致性：同一 MPPT 通道下的組串，需保證組件型號、串長、輻照條件、傾角完全一致，規避 “木桶效應” 導致的組串失配；山地、復雜陰影場景需采用多路 MPPT 逆變器，拆分不同工況的組串接入，降低陰影損失。

嚴格遵循 GB 50797《光伏發電站設計規范》要求，組串并聯數量需匹配直流側保護設備的分斷能力，嚴禁超額定值并聯。

1.2系統拓撲選型適配場景需求

電氣設備是系統運行的物理載體，選型的核心原則是 “安全優先、性能匹配、全生命周期成本降低”，嚴禁單純以低價為導向選型，把控四大核心設備的設計選型。

組串式逆變器方案：適用于工商業分布式、戶用光伏、山地丘陵等復雜地形地面電站，多路 MPPT 抗失配能力強，單臺故障影響范圍小，運維便捷，是當前行業主流選型。

集中式逆變器方案：適用于地勢平坦、輻照均勻的大型地面電站，系統效率高、單位成本低，配套集裝箱式機房可大幅縮短現場施工周期，需關注直流側匯流設計與陣列一致性。

集散式逆變器方案：兼顧集中式的效率與組串式的抗失配優勢，適用于中大型地面電站，需結合項目投資收益模型綜合測算選型性價比。

1.3系統容配比科學設計

容配比并非越高越好，核心是在電網消納、設備過載能力、輻照資源之間找到平衡點，杜絕盲目超配。

設計依據：需結合項目所在地的年峰值日照小時數、組件年度衰減率、逆變器至大過載能力、電網消納協議、棄光率限值綜合測算。

行業通用參考：Ⅰ 類資源區容配比建議控制在 1.1~1.25，Ⅱ 類資源區 1.2~1.3，Ⅲ 類資源區 1.25~1.35；自發自用為主的分布式項目，可結合用戶用電負荷曲線適度提高容配比，全額上網項目需嚴格以電網消納批復為核心邊界。

2核心電氣設備選型

電氣設備是系統運行的物理載體，選型的核心原則是 “安全優先、性能匹配、全生命周期成本降低”。安科瑞結合不同場景需求，提供定制化架構設計與配套產品，整合二次保護、電能質量監測等核心設備，從源頭避免發電量損失與系統適配風險，保障系統全流程可靠運行。

2.1逆變器選型與配套設備

電氣性能匹配：優先選擇至大效率≥99%、歐洲效率≥98.5% 的機型，適配所選組件的電流、電壓特性，TOPCon、HJT 等高功率組件需匹配大電流輸入型逆變器，避免直流側限流損失。

電網適配能力：需滿足 GB/T 19964《光伏發電站接入電力系統技術規定》要求，具備合格的低電壓穿越、高電壓穿越能力，無功功率調節范圍需覆蓋 0.95（超前）~0.95（滯后），滿足電網調度要求。

環境與防護適配：戶外安裝機型防護等級不低于 IP65，沿海高鹽霧地區需選擇 C5 防腐等級機型，高海拔地區需核算設備降容系數，低溫地區需具備防凝露、低溫啟動功能。

安全功能配置：分布式與戶用項目須配置直流電弧故障保護（AFCI）、剩余電流監測保護功能，杜絕直流拉弧、漏電引發的電氣火災風險。

2.2直流配電與匯流設備選型

智能匯流箱：需配置組串級電流監測、防反充二極管、過流熔斷器、防雷 SPD、智能監控模塊，熔斷器額定電流需匹配組串至大短路電流，嚴禁用交流熔斷器替代直流專用熔斷器。

集中式光伏電站從直流到交流回路數據采集

直流開關設備：須選用直流專用斷路器、隔離開關，具備足夠的直流分斷能力，匹配系統至高直流電壓，嚴禁用交流斷路器替代直流斷路器，避免直流電弧無法分斷引發的設備燒毀。

2.3升壓變壓器與交流配電設備選型

變壓器選型：地面電站優先選用低損耗油浸式變壓器，工商業戶用項目優先選用干式變壓器，能效等級不低于現行國標二級能效；短路阻抗、過載能力需匹配系統至大出力，接地方式需與并網系統適配，預裝式箱變需集成計量、保護、防雷、監控功能，防護等級適配安裝環境。

交流開關設備：并網側斷路器需具備短路分斷、過欠壓保護、失壓跳閘功能，繼電保護裝置需與電網側保護定值配合，避免越級跳閘；分布式項目需配置專用并網計量柜，滿足電網公司計量要求。

3電氣保護與安全設計：分級防護，杜絕安全隱患

光伏電站電氣系統長期處于戶外運行，面臨雷擊、過壓、短路、電弧等多重安全風險，保護設計的核心是 “分級防護、多重冗余、全程可控”，杜絕安全事故與設備批量損壞。

3.1分級過流與短路保護

直流側：實現組串級、匯流箱級、逆變器直流側三級保護，組串級配置專用熔斷器，匯流箱與逆變器直流側配置直流斷路器，形成分級保護，避免單點故障擴大化。

交流側：實現逆變器交流側、低壓配電柜、升壓變、并網柜四級保護，各級保護定值需準確整定，實現選擇性跳閘，故障時準確切除故障點，不影響非故障區域正常發電。

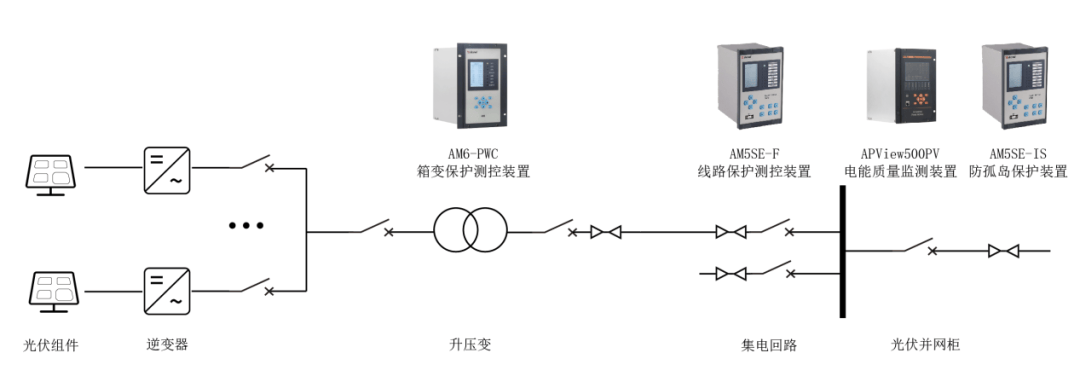

光伏電站保護測控配置示意圖

3.2防雷與接地系統設計

雷擊是導致光伏電站設備批量損壞的首要誘因，需構建“直擊雷+感應雷”雙重防護體系，嚴格遵循 GB 50057《建筑物防雷設計規范》要求。

3.3防火與應急保護設計

直流側須配置電弧故障保護裝置（AFCI），實時監測直流拉弧風險，故障時快速切斷電源，從源頭規避電氣火災；

電纜、配電柜、箱變、配電室均需選用符合阻燃等級要求的產品，配電室、電纜豎井需做好防火封堵，配備適配的消防器材；

分布式光伏項目需符合建筑防火規范要求，與屋面可燃物保持安全距離，預留應急檢修與消防通道，嚴禁占用消防逃生路徑。

4并網與電能質量設計：合規適配，保障穩定并網

并網合規是光伏電站投運的前提，電能質量設計直接決定電站能否長期穩定并網、避免電網考核，設計核心是 “提前對接、合規先行、全程適配”。

4.1并網接入方案前置設計

項目啟動階段須提前與屬地電網公司對接，明確并網接入電壓等級、接入點、計量方式、消納要求、繼電保護配置要求，出具正式的接入系統方案批復，嚴禁先施工后對接，避免并網方案返工。

4.2電能質量精細化控制

諧波治理：逆變器需滿足國標諧波畸變率要求，滿載工況下電流總諧波畸變率（THD）≤5%，大容量電站需避免多臺逆變器并聯產生的諧波疊加，必要時配置有源電力濾波器（APF）進行諧波治理。

無功補償：大型地面電站需根據電網要求配置靜止無功發生器（SVG），動態調節無功功率，滿足電網電壓調節要求；分布式項目優先利用逆變器自身無功調節能力，不足部分補充配置無功補償裝置，確保并網功率因數滿足電網要求。

三相不平衡治理：戶用與小型分布式項目需合理分配單相組串的接入相別，確保三相負荷平衡度符合國標要求，避免三相不平衡引發的電網考核與設備發熱。

5智能化監控與運維：全流程管控，提升運維效率

在光伏電站智能化轉型的當下，監控與通訊系統不再是“附加項”，而是實現電站可靠運維、故障快速處置、發電量至大化的核心支撐，設計需覆蓋“采集-傳輸-應用-安全” 全流程。

安科瑞Acrel-1000DP光伏電站綜合自動化系統用于升壓并網光伏電站，采用本地部署，采集光伏逆變器、升壓變壓器、集電回路、并網柜、接入柜和變電站電氣、環境數據，實現“遙測、遙信、遙控、遙調”四遙功能、光功率預測、頻率電壓緊急控制、故障解列、群調群控、防孤島保護、電能質量在線監測等功能，并按照電網要求數據上傳調度系統，滿足“可觀、可測、可調、可控”四可要求。

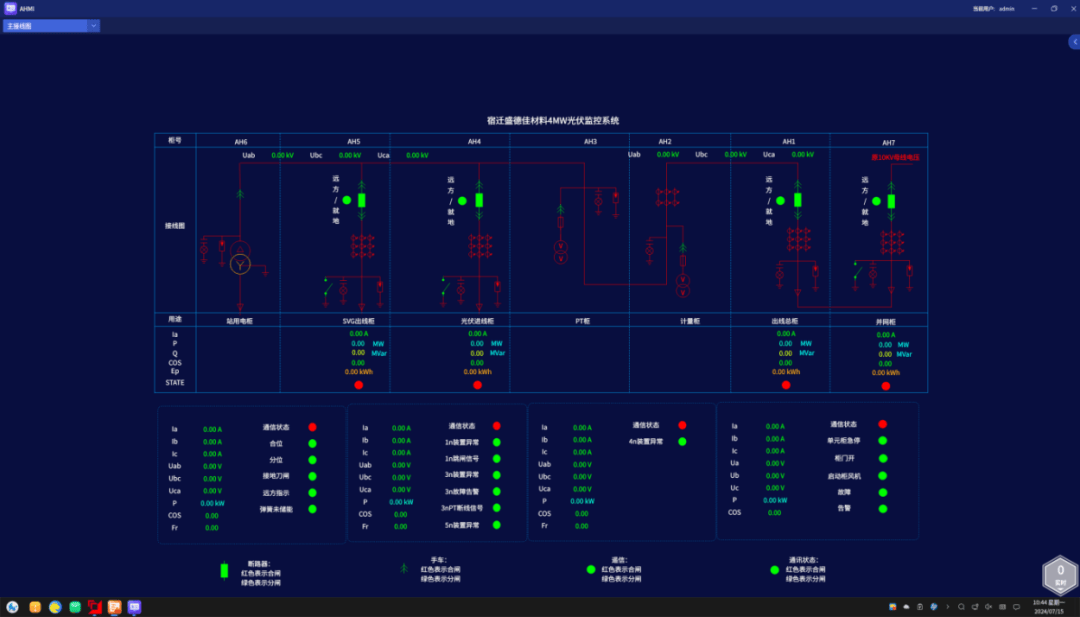

Acrel-1000DP光伏電站監控系統

安科瑞 AcrelCloud-1200 分布式光伏運維云平臺采用“端-邊-云”協同架構，支持 WEB端與APP雙端訪問，可集中采集多品牌逆變器、氣象、電氣等數據，可對接第三方光伏云平臺，實時監測光伏電站運行狀態、設備參數及安全隱患，異常時分級告警。平臺具備發電統計、收益核算、光功率預測、運維工單管理、設備檔案歸檔等功能，能打破數據孤島，規范運維流程，實現分布式光伏電站的遠程管控、準確運維，保障電站安全可靠運行。

5.1全維度數據采集設計

構建“組串級-設備級-電站級”三級數據采集體系，實現發電全鏈路數據無死角覆蓋：

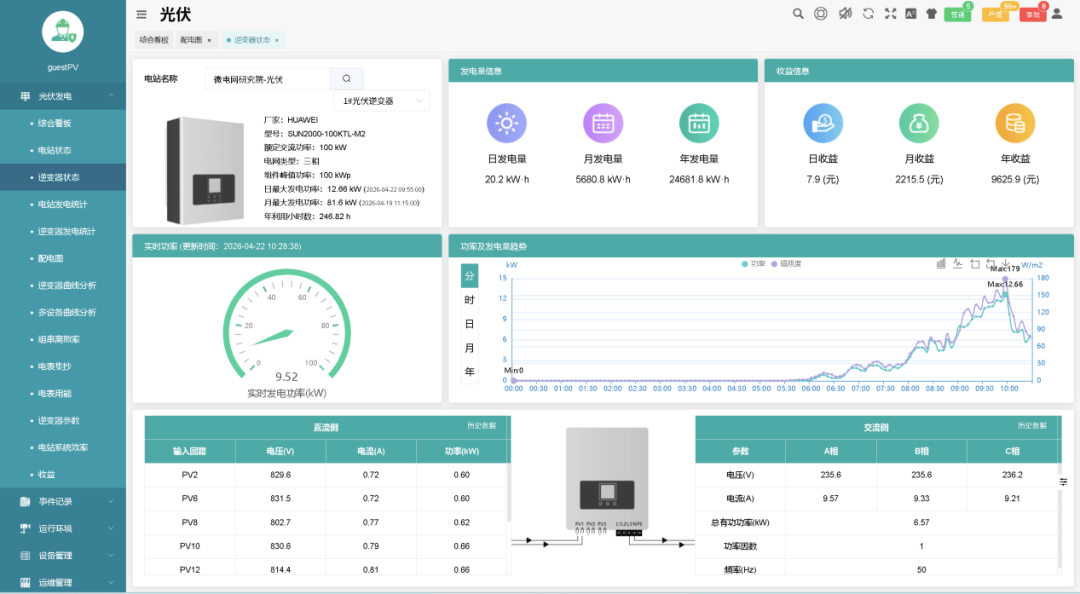

逆變器交直流側數據采集

發電數據：組串級電流電壓、逆變器運行數據、匯流箱狀態、電表計量數據、變壓器運行參數全量采集，采集頻率滿足運維與電網調度要求；

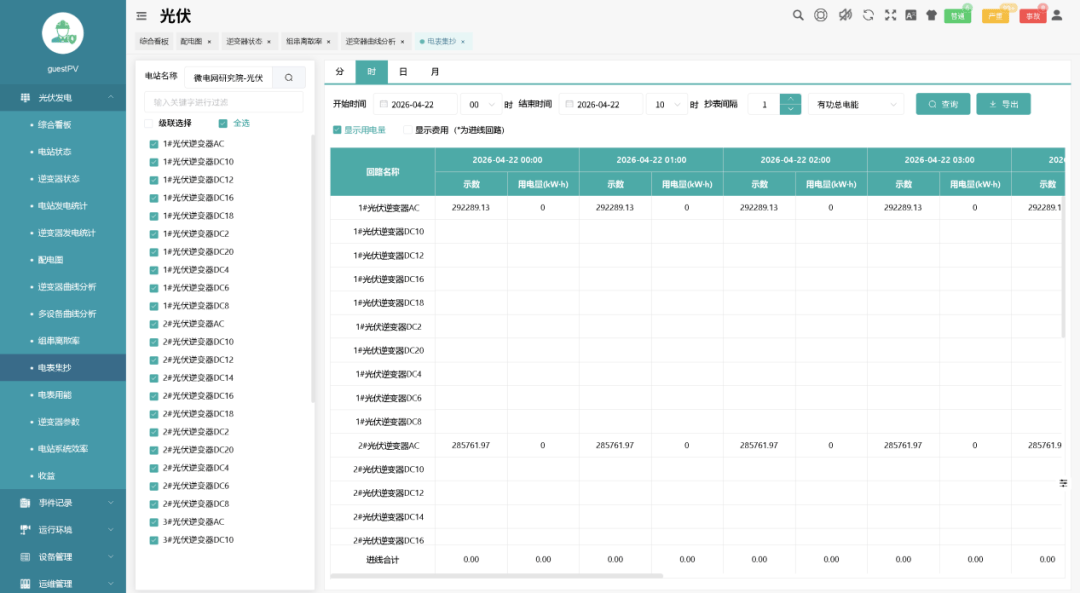

逆變器發電功率監測

環境數據：配置高精度環境監測儀，實時采集水平面輻照、組件表面溫度、環境溫濕度、風速風向等數據，為發電量對標、故障診斷提供基準；

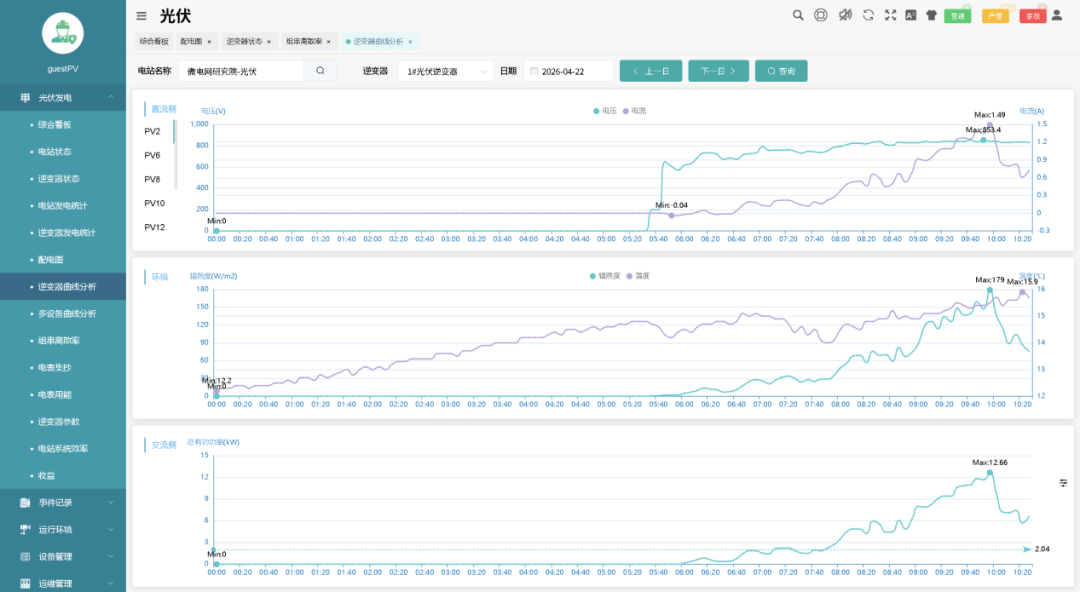

逆變器發電數據和環境數據對比曲線

狀態數據：采集設備開關狀態、SPD 失效狀態、保護裝置動作信號、消防告警信號，實現故障實時預警。

5.2高可靠通訊系統設計

通訊鏈路：優先采用光纖有線通訊為主，4G/5G 無線通訊為輔的冗余設計，山地、偏遠地區需優化通訊基站布局，確保信號全覆蓋；通訊協議需支持Modbus、IEC60870-5-104 等國標通用協議，兼容電網調度系統與主流運維平臺。

傳輸穩定性：關鍵設備的通訊鏈路需雙冗余設計，避免單鏈路故障導致電站監控失聯；戶外通訊設備需做好防雷、防水、防塵防護，適配戶外惡劣環境。

5.3智能化運維平臺設計

配套本地監控與云端運維雙平臺，滿足現場運維與遠程管控雙重需求：

基礎功能：實時狀態監控、故障分級告警、遠程參數設置、歷史數據存儲、發電量統計與對標、報表自動生成。

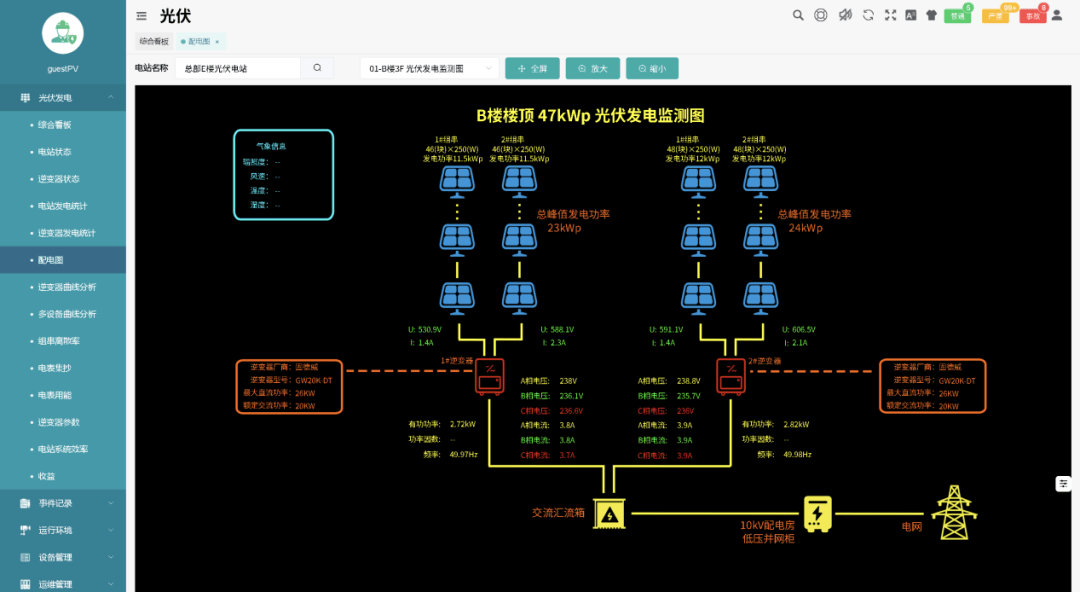

光伏電站監測

進階功能：集成 IV 曲線掃描、組件故障智能診斷、陰影分析、失配損失測算、能效優化等 AI 功能，實現故障準確定位，減少人工巡檢成本，縮短故障停機時間；

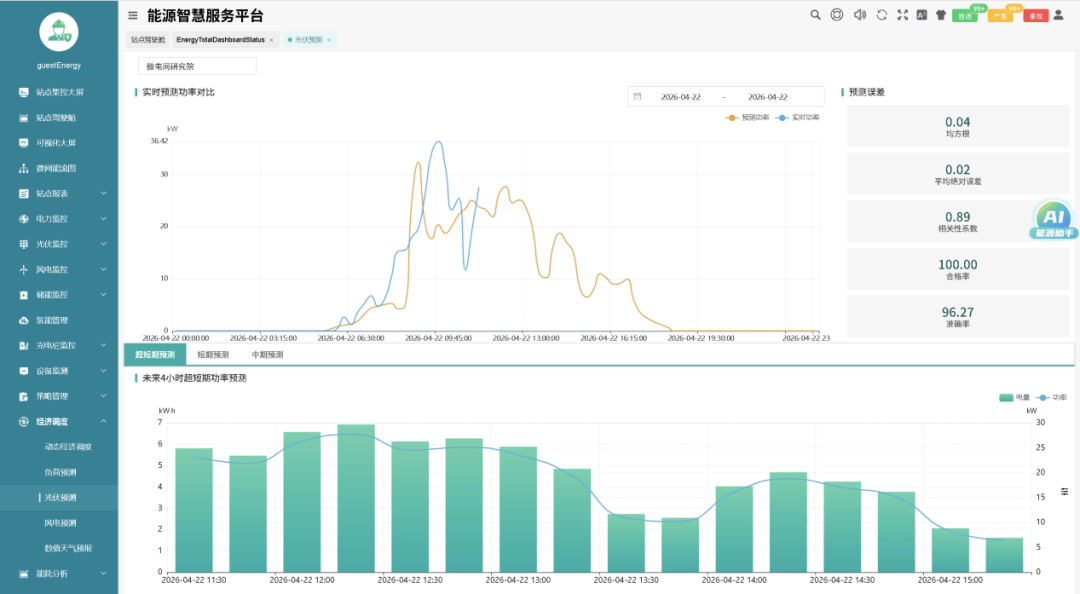

光功率預測

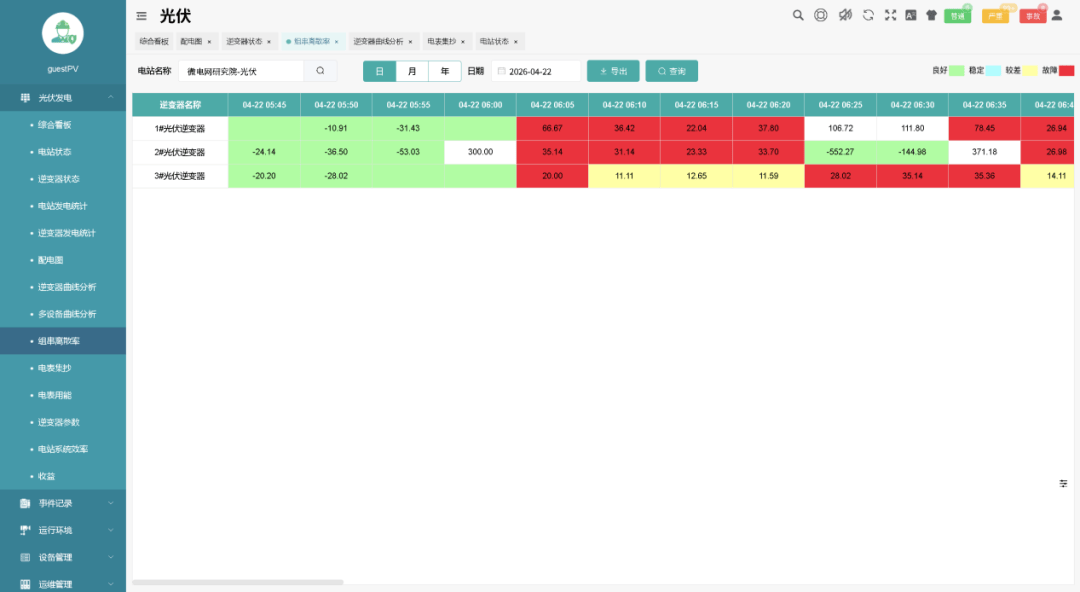

組串離散率分析

合規要求：接入電網調度的監控系統，需符合網絡安全等級保護要求，做好數據加密、權限分級管理、網絡邊界防護，杜絕數據泄露與網絡安全風險。

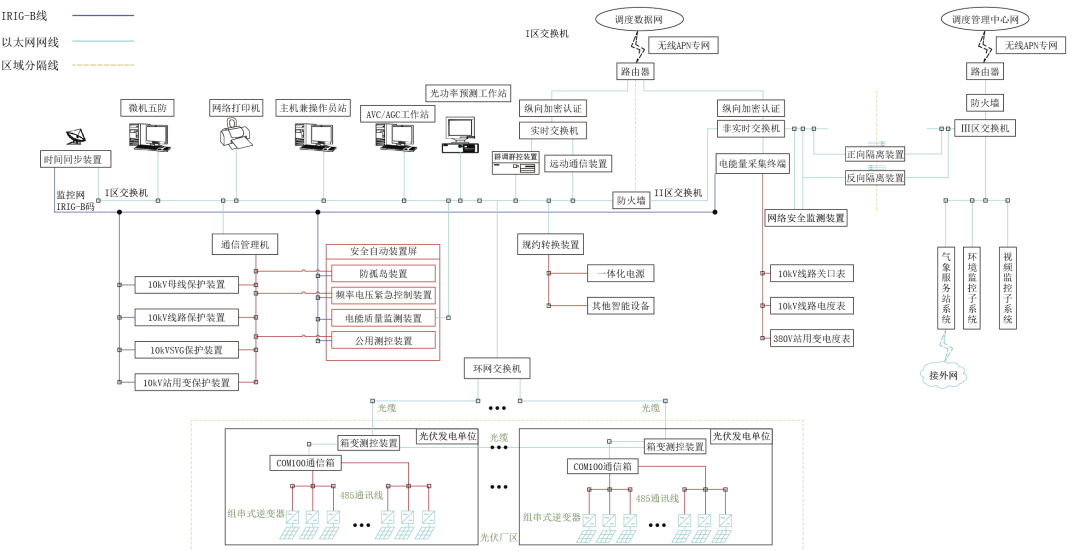

Acrel-1000DP光伏電站監控系統和調度通信系統圖

6解決方案核心優勢與價值

安科瑞電氣分布式光伏系統解決方案，以“設計-產品-運維”一體化為核心，整合二次保護測控設備、電能質量監測設備、有源濾波設備及智能運維平臺，覆蓋光伏電站電氣設計全流程，為項目提供全生命周期保障。

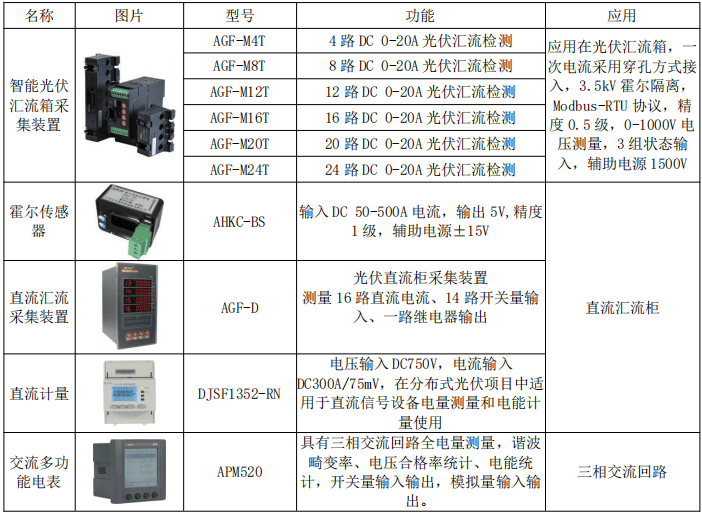

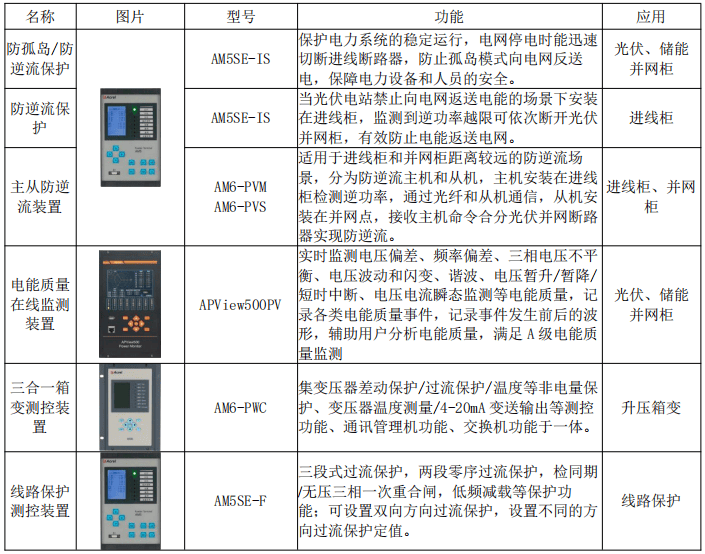

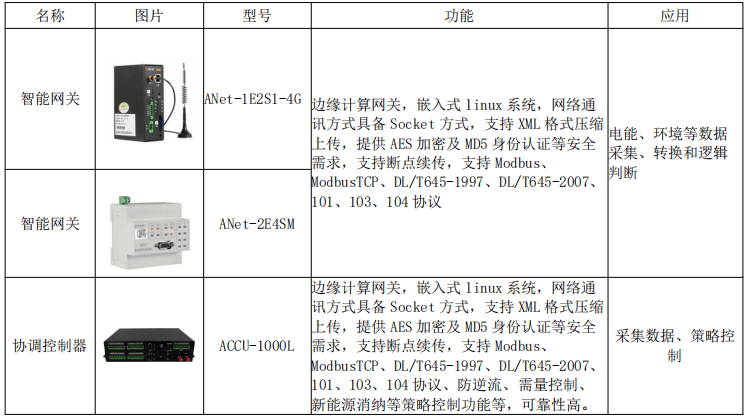

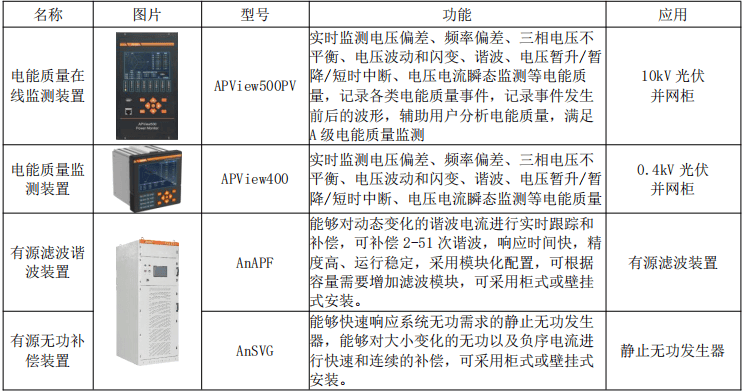

安科瑞產品全鏈條覆蓋，從交直流測量（AGF-MxT匯流采集系列、DJSF1352-RN直流計量、APM520/ADW300多功能交流電表）、二次保護（AM5SE系列、AM6系列）、電能質量監測（APView400、APView500PV）、電能質量治理（ANAPF/ANSVG系列），到Acrel-1000DP光伏電站監控系統、AcrelCloud-1200光伏運維平臺、ANet系列數據采集與通訊設備，安科瑞提供全系列自有產品，產品兼容性強，可接入不同廠家逆變器和二次設備，避免適配難題，同時保障產品質量與售后響應效率。
