GP8101C:高性能 PWM 轉 0-10V 模擬電壓輸出芯片
適用于馬達調速、LED 調光、變頻器、伺服控制與工業模擬信號輸出
在工業控制、馬達調速、LED 調光、變頻器和伺服系統等應用中,控制器常常能夠方便地產生 PWM 信號,但現場設備或后級執行單元往往需要標準模擬電壓信號,例如 0-10V。如何將 PWM 信號穩定、線性、低成本地轉換成模擬電壓輸出,是很多工業控制產品設計中必須解決的問題。
GP8101C 是一款高性能 PAC 芯片,即 PWM 到模擬電壓轉換器。它可以將 0%-100% 占空比的 PWM 輸入信號線性轉換為 0-10.05V 模擬電壓輸出,相當于一個以 PWM 為輸入、以模擬電壓為輸出的 DAC。芯片具備高精度、低溫漂、響應快、外圍簡單、內置保護等特點,適合用于需要 0-10V 控制信號輸出的工業與電源控制場景。
一、產品概述

GP8101C 支持 50Hz 至 50kHz 的 PWM 輸入頻率范圍,可將輸入占空比轉換為對應的模擬電壓輸出。當輸出范圍為 0-10.05V 時,其輸出關系為:
VOUT = 10.05V × DPWM
其中,DPWM 為輸入 PWM 信號的占空比。芯片支持 2.7V-5.5V 高電平 PWM 輸入,便于與常見 MCU、隔離光耦輸出或邏輯控制電路連接。EN 引腳內部上拉,懸空或上拉時正常輸出,接地時關閉輸出,適合實現系統級使能控制和低功耗關斷。
特性
GP8101C將0%-100%占空比的PWM信號輸入,線性轉換成0-10.05V的模擬電壓輸出。
輸入信號范圍0%-100%
輸入PWM信號的頻率范圍: 50Hz to 50KHz(PWM頻率高,性能會有些許下降)
輸入PWM信號高電平:2.7V-5.5V
支持使能和關斷輸出0-10.05V功能
內置高性能低溫漂帶隙基準,輸出溫度系數典型20ppm/℃
輸出滿量程電壓誤差:< 0.2%(0.1% typ)
輸出電壓線性度誤差:0.1% typ
電壓系數:<40ppm/V
電流系數:100ppm/mA typ
驅動能力:10mA Max
內置過流保護、低壓保護
ESD能力: > 2KV
電源電壓:11V - 32V
封裝:SOIC-8
功耗:<1.5mA
啟動時間:<2ms
響應周期:三周期響應
建立時間:<200us
工作溫度: -40°C to 125°C
二、描述
GP8101C是一個PWM信號轉模擬信號轉換器,相當于一個PWM信號輸入,模擬信號輸出的DAC。此芯片可以將占空比為0%到100%的PWM信號線性轉換成0-10.05V的模擬電壓,并且輸出滿量程電壓精度小于0.2%。
三、應用
· 馬達調速:將 MCU PWM 信號轉換為 0-10V 調速信號,控制電機驅動器或調速模塊。
· LED 調光:實現 PWM 到模擬調光電壓的轉換,適合需要模擬調光輸入的照明驅動系統。
· 變頻器與伺服調速:輸出標準 0-10V 控制信號,便于與工業驅動設備連接。
· 工業模擬信號隔離:配合光耦或隔離電源實現控制側與輸出側隔離,提高系統安全性。
· 電源控制:用于電源模塊、電壓控制接口或模擬給定信號輸出。
四、外圍電路
·

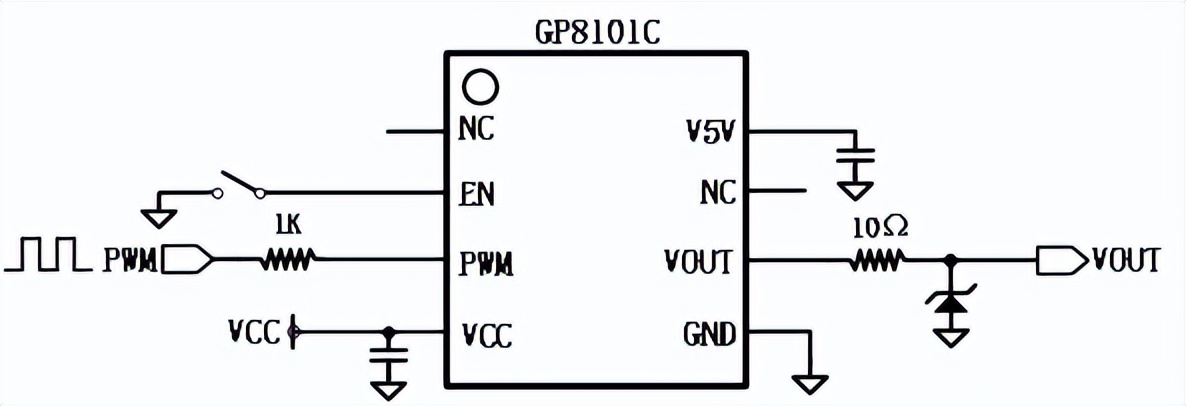

下圖為標準推薦電路,與GP8101和GP8101S有所不同

注意:
1、V5V為內部穩壓LDO輸出,端口上必須接大于1uF的電容
2、EN端口默認上拉,內部上拉,接地關閉輸出;外部可接2.7-5.5V電平用于使能。
3、VOUT作為板間接口使用時,輸出加10Ω保護電阻及單向TVS,推薦型號SMBJ12A或SMBJ15A。
4、與GP8101和GP8101S在輸出端口上的區別是輸出無需外接電容即可實現穩定。
5、輸出的10Ω電阻的保護電阻,建議使用0805及以上封裝進行端口防護,可以不用。
6、如果接電機或變頻器控制,干擾特別大的場合需要在基礎電路的基礎上增加抗干擾電路,π型濾波(共模電感(mH級),兩側電容1uF),常規電機及變頻器場景可以使用推薦電路,為防止地干擾,地線上可以增加一個熱敏電阻MZ11-10A200 。
7、TVS選擇單向,例如SMBJ15A。

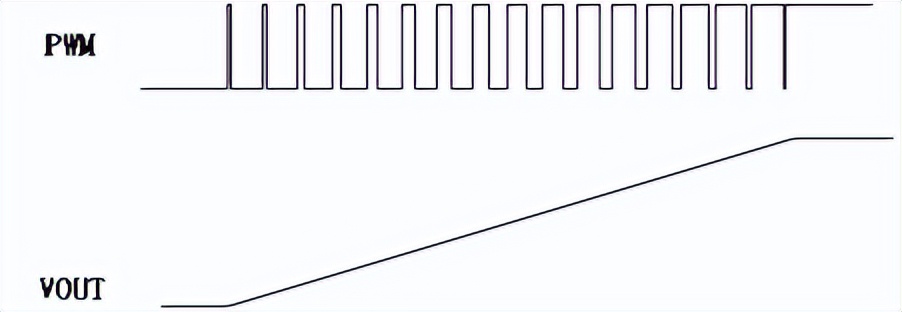

注意:該圖為PWM和輸出之間的關系
五、方案價值總結
GP8101C 面向 PWM 轉 0-10V 模擬電壓輸出場景,能夠幫助工程師用更少的外圍器件、更簡單的電路結構實現穩定、線性、低溫漂的模擬電壓輸出。相比傳統 RC 濾波加運放方案,GP8101C 在精度、一致性、響應速度、溫漂控制和量產穩定性方面更具優勢。
對于馬達調速、LED 調光、變頻器、伺服調速、工業模擬信號隔離及電源控制等應用,GP8101C 可以作為 MCU PWM 輸出與工業模擬控制接口之間的高效橋梁,幫助產品快速實現 0-10V 標準模擬信號輸出。
如需技術支持,歡迎交流。
-
