在Type-C快充技術普及的今天，快充誘騙協議芯片成為小家電、智能硬件、鋰電設備等產品實現高效取電的核心器件。XSP25作為匯銘達推出的Type?C受電端（Sink）多功能快充取電芯片，以全協議兼容、100W大功率輸出、串口智能通信、極簡外圍設計四大核心優勢，成為中小功率快充取電場景的優選方案，廣泛適配各類主流快充電源，為設備穩定供電提供可靠保障。

一、芯片核心定位與工作原理

（一）核心定位

XSP25是一款集成多快充協議棧的受電端專用芯片，核心作用是模擬終端設備與快充充電器（PD/QC/SCP/AFC等）完成協議握手，主動“誘騙”充電器輸出預設高壓檔位（5V/9V/11V/12V/15V/20V），替代傳統設備完成復雜協議交互，將普通5V供電升級為最高20V5A（100W）的大功率供電，解決設備高壓、大電流取電需求。

（二）工作原理

1.協議握手：通過Type?C接口CC 引腳自動檢測電源接入，識別充電器支持的快充協議（PD/QC/SCP/AFC等）；

2.電壓請求：通過I/O口或接高低電平配置目標電壓，向充電器發送電壓檔位請求；

3.智能適配：充電器響應請求后，芯片控制后端穩定輸出電壓；若目標電壓超出充電器能力，自動逐級降檔，最終5V保底，實現“不挑充電器、不挑線材”的穩定供電；

4.安全監控：異常時通過EN使能端切斷輸出，保護后端電路安全。

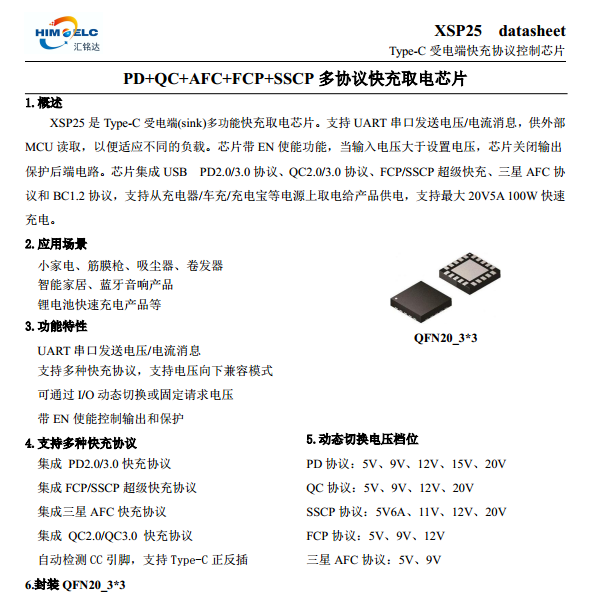

二、核心參數與功能特性

（一）基礎硬件參數

- 封裝規格：QFN20?3×3mm，小體積適配緊湊型設備設計；

- 工作電壓：5V?20V，適配寬范圍快充電源；

- 最大輸出：20V5A，100W大功率，滿足多數中小功率設備需求；

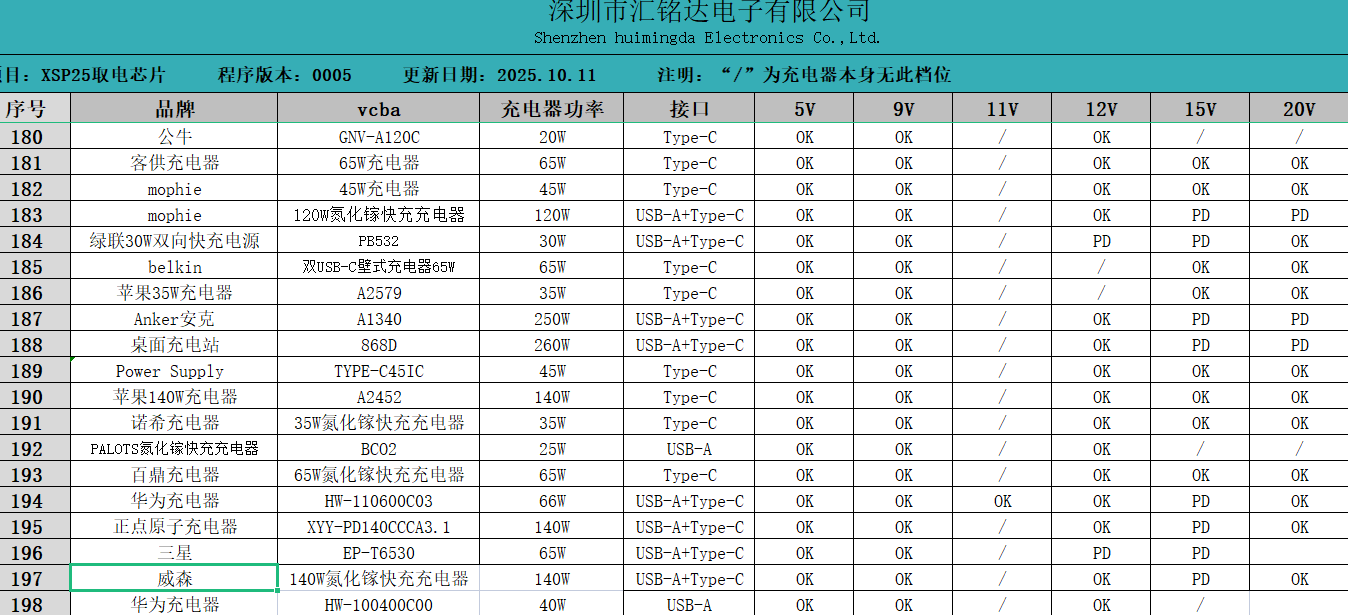

（二）全協議兼容，適配市面主流快充

XSP25集成六大主流快充協議，完美匹配蘋果、華為、小米、三星、高通系充電器，兼容性無死角：

- USB PD2.0/3.0；

- QC2.0/3.0）；

- 華為FCP/SCP（超級快充，支持11V6A、20V5A）；

- 三星AFC；

- BC1.2（傳統USB充電協議）。

（三）多檔位電壓，靈活適配負載需求

支持5V/9V/11V/12V/15V/20V六檔電壓，兩種配置模式，適配不同產品供電需求：

1.固定檔位：通過配置MOD腳高低電平設置電壓檔位，無需編程，調試極簡；

2.動態切換：通過MCU控制I/O口電平，實時切換電壓檔位，適配負載動態功率變化。

（四）UART串口通信，智能負載適配

XSP25獨有UART串口功能，可主動向外部MCU發送充電器實時功率信息（電壓、電流、PDO檔位），MCU讀取后動態調整負載大小，防止充電器過載復位，解決大功率設備“帶不動”問題，尤其適合智能燈具、電動工具等動態負載場景。

（五）極簡外圍+高可靠性，降低開發成本

- 外圍電路極簡：僅需7顆外圍元器件，無需復雜調試，大幅縮短開發周期、降低BOM成本；

- 正反插兼容：自動檢測CC引腳，支持Type?C接口正反插，提升用戶體驗；

-安全保護：EN使能端可控輸出，異常自動切斷，保障設備長期穩定運行。

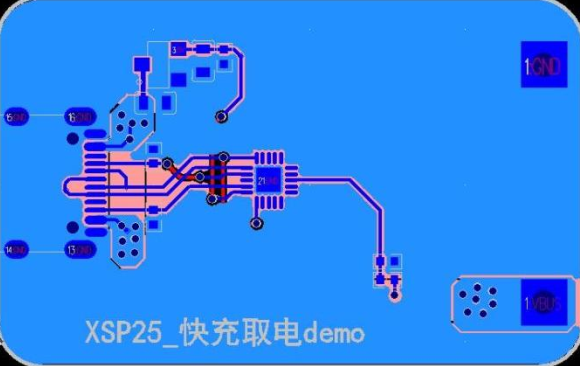

三、電路設計要點

1.CC引腳布局：5.1K上拉電阻靠近Type?C接口擺放，確保協議識別穩定；

2.接地設計：芯片底部焊盤GND必須可靠接地，降低干擾；

3.信號隔離：CC/DP/DM信號線遠離電源、電機等干擾源，避免協議握手異常；

4.電壓配置：固定檔位優先選1K以內電阻接地，動態檔位直接由

四、典型應用場景

XSP25憑借全協議、大功率、小體積優勢，廣泛應用于各類需要高壓快充取電的設備：

1.小家電：筋膜槍、吸塵器、卷發器、加熱水杯、無線充電座；

2.智能硬件：藍牙音響、智能家居中控、智能燈具（可調光適配功率）；

3.鋰電設備：鋰電池快充模塊、電動工具（20V供電）、戶外電源；

4.其他場景：Type?C接口供電的工業控制板、車載設備、DIY快充模塊。
