低功耗液晶屏驅動芯片VKL060 SSOP24段碼顯示驅動原廠 提供技術支持
VKL060是一個點陣式存儲映射的LCD驅動器，可支持最大60點（15SEGx4COM）的LCD屏。單片機可通過I2C接口配置顯示參數和讀寫顯示數據，可配置4種功耗模式，也可通過關顯示進入省電模式。其高抗干擾,超低功耗的特性適用于水電氣表以及工控儀表類產品。
產品品牌：永嘉微電VINKA
產品型號：VKL060
產品封裝：SSOP24
? 工作電壓 2.5-5.5V
? 內置32 kHz RC振蕩器
? 偏置電壓（BIAS）可配置為1/2、1/3
? COM周期（DUTY）為1/4
? 內置顯示RAM為15x4位
? 幀頻80Hz/71Hz/64Hz/53Hz可調
? 省電模式（通過關顯示進入）
? 可配置4種功耗模式

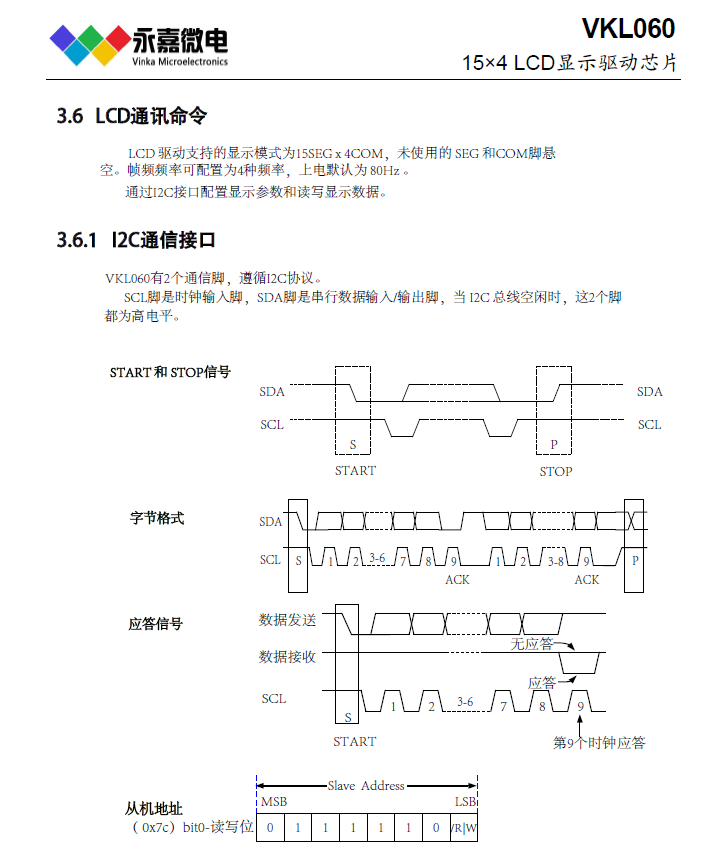

? I2C通信接口
? 顯示模式15x4
? 3種顯示整體閃爍頻率
? 軟件配置LCD顯示參數
? 讀寫顯示數據地址自動加1
? VLCD腳提供LCD驅動電壓（≤VDD）
? 內置上電復位電路(POR)
? 超低功耗、高抗干擾
? 封裝SSOP24(150mil)(8.65mm × 3.9mm PP=0.635mm)
