隨著汽車電氣化進程不斷深入，集成式起動發電機（ISG）正從“配角”走向“核心”。它既要承擔發動機啟停、能量回收的職責，又要為整車低壓電氣系統穩定供電。面對日益嚴苛的功耗、體積和可靠性要求，如何設計一套既高效又安全的ISG控制系統，成為工程師們必須跨越的門檻。

東芝憑借在車規級半導體領域的深厚積累，為12V和48V ISG系統提供覆蓋電機驅動、通信保護、電源管理及反接保護等關鍵環節的完整解決方案，幫助您在性能、成本與可靠性之間找到最佳平衡。

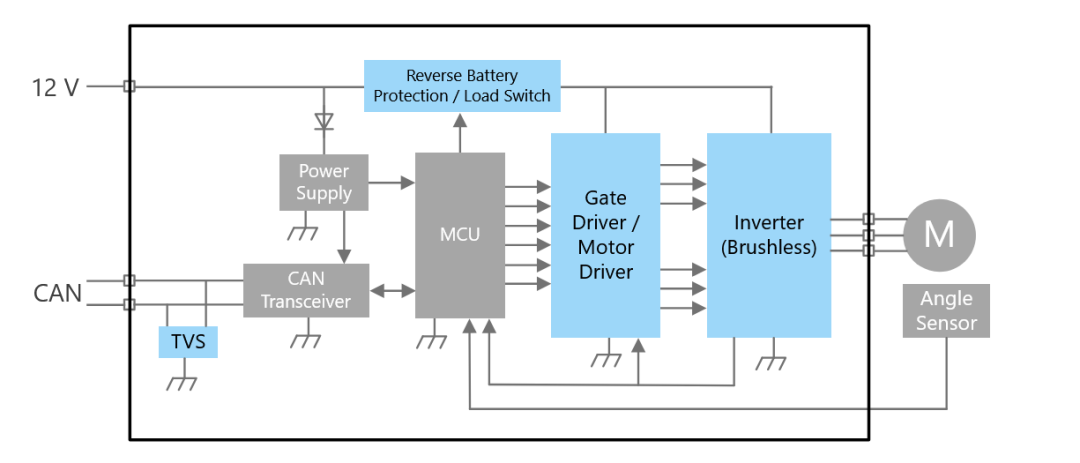

東芝12V集成式起動發電機框圖

ISG系統設計難在哪？

ISG不同于傳統電機，它既要應對起動瞬間巨大的鎖定電流沖擊，又要在發電機模式下高效回收能量。這意味著驅動電路必須具備極高的電流承載能力和熱穩定性。與此同時，ISG系統長期工作在高溫、振動、電磁干擾復雜的惡劣環境中，對元器件魯棒性提出了嚴苛要求。

如何在有限的空間內，兼顧大電流驅動、低功耗運行、穩定通信和可靠保護？這是ISG硬件設計中的核心挑戰。

電機驅動，大電流如何應對？

ISG的核心是直流無刷電機（BLDC），驅動部分需要處理數十安培甚至上百安培的電流。MOSFET的導通電阻直接決定了系統功耗和發熱量。

東芝的XPQ1R004PBN溝道MOSFET采用U-MOS工藝，導通電阻低至0.8mΩ（典型值），有效降低導通損耗。它支持40V至100V耐壓范圍，滿足12V和48V系統需求，同時通過AEC-Q101車規級認證，確保在嚴苛環境下長期穩定運行。

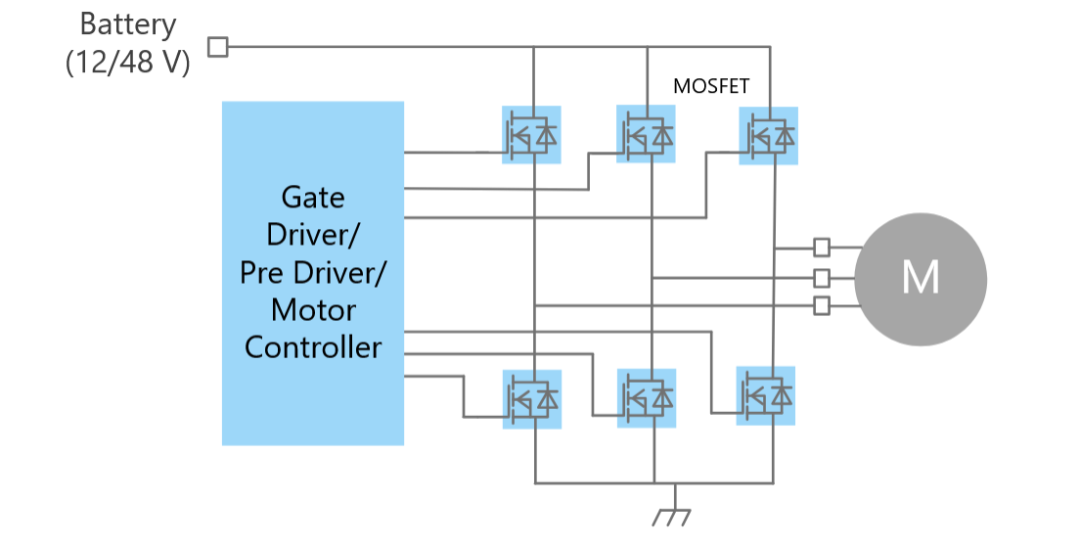

ISG直流無刷電機驅動電路示例

電機控制，如何精準又省心？

BLDC電機的高效運行，離不開精準的柵極驅動器和預驅動芯片。

TPD7212FN是一款專為3相全橋電路設計的功率MOSFET柵極驅動器，內置電荷泵電路，簡化了高壓側驅動設計，幫助工程師快速搭建可靠的3相逆變橋。

而TB9081FG則是更高集成度的選擇。它是一款車規級無刷電機預驅動IC，不僅集成3相預驅動電路，還內置了電荷泵、電機電流檢測電路、振蕩器及SPI通信接口。它還具備豐富的異常檢測功能（過流、過溫、欠壓等），并支持ABIST/LBIST自診斷功能，系統在故障發生時可及時響應，滿足功能安全要求。需要高可靠性的ISG系統嗎？TB9081FG是“一站式”的電機控制核心方案。

CAN通信，如何強干擾“不掉線”？

ISG與整車控制器、電池管理系統之間，通常通過CAN總線通信。而在電機驅動等高噪聲環境中，總線信號容易受到干擾，甚至可能因瞬態浪涌而損壞收發器。

東芝的DF3D18FU是一款專為CAN通信設計的TVS二極管，提供靜電放電（ESD）保護，有效鉗位瞬態過壓，保障通信接口安全。

配合SSM3K7002KF通用小信號MOSFET和2SA1832小信號雙極晶體管，可構成完整的收發器外圍保護電路，提升系統在惡劣電磁環境下的通信穩定性。

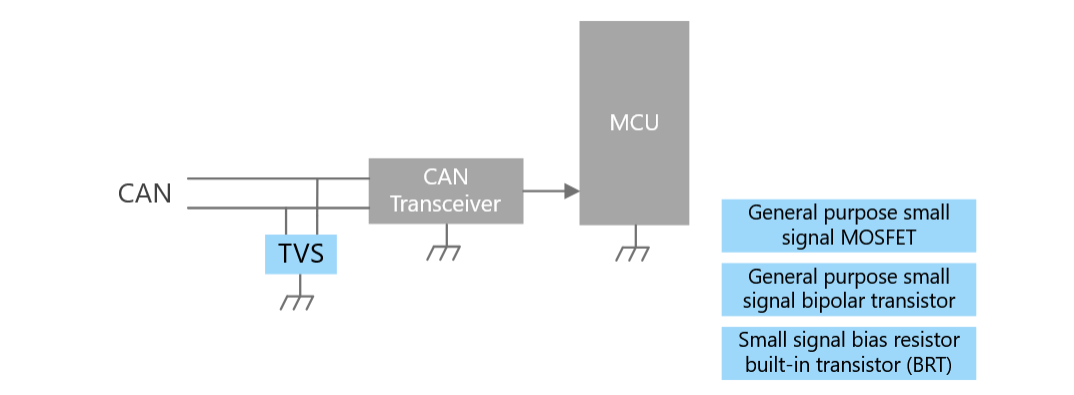

CAN收發器保護電路

電源控制與反接保護，如何更安全？

ISG系統中的12V或48V電源線，既要實現開關控制，又要防止因電池反接導致的電路損壞。

東芝TPD7104AF是一款單通道高邊N溝道MOSFET柵極驅動器，內置電荷泵，能夠輕松驅動高邊功率開關，適用于大電流應用場景。配合XPQ1R004PB等低導通電阻MOSFET，可構建高效、可靠的電源分配和反接保護電路，既簡化了設計，又提升了系統安全冗余。

小尺寸、高集成，如何為系統“減負”？

ISG控制器的空間極為有限，如何在有限面積內集成更多功能？

東芝的RN1907FE是一款內置偏置電阻的小信號偏置電阻內置晶體管（BRT），將電阻與晶體管集成于一顆小型封裝中，大幅減少外圍元件數量，節省PCB空間，同時簡化貼裝工序。對于空間緊湊的電機控制板或通信接口板，它能夠幫助工程師實現更高效的布局設計。

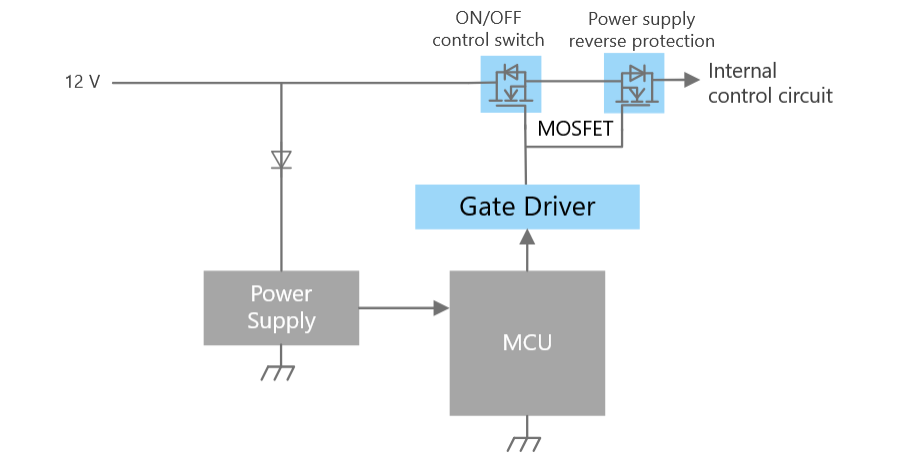

12V電源線開關控制及反接保護電路示例

結語

從12V到48V系統，從電機驅動到通信保護，從電源管理到反接保護，東芝為集成式起動發電機提供了一整套高可靠、易集成的半導體解決方案。每一顆元器件都經過車規級認證，具備優異的電氣性能和熱穩定性，幫助客戶在嚴苛的汽車應用中實現高效、安全、緊湊的系統設計。

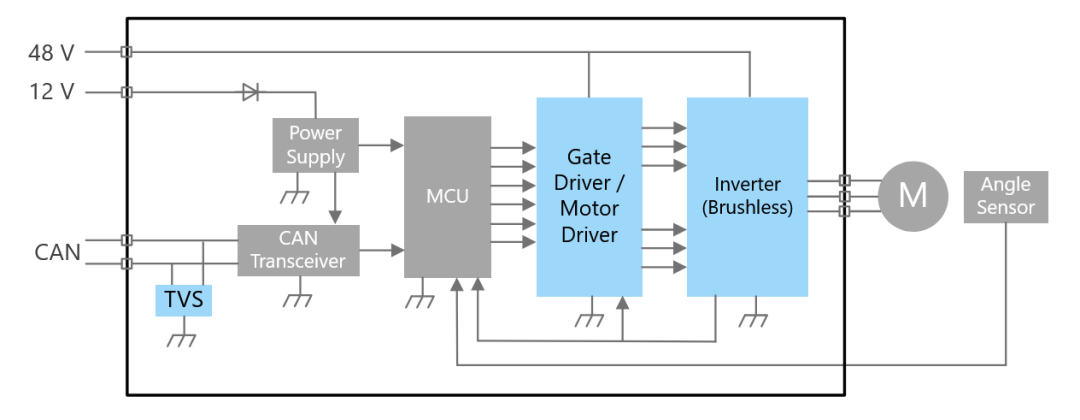

東芝48V集成式啟動發電機框圖

面對電氣化浪潮對ISG提出的更高要求，東芝正以扎實的“芯”方案，為整車動力系統提供堅實支撐。從芯片到系統，從可靠到高效——東芝助力工程師從容應對每一次挑戰，讓ISG這顆“動力心臟”跳動得更穩、更久、更智能。
