便攜式凝血分析儀作為臨床 POCT（即時檢驗）核心設備，廣泛應用于急診、病房、基層醫療機構及家庭自測場景，可快速完成 PT、APTT、INR 等凝血指標檢測，為血栓、出血性疾病診斷提供關鍵依據。該設備屬于二類醫療器械，工作環境復雜多變，長期面臨人體靜電、電源浪涌、接口插拔干擾等 EMC 風險，極易出現死機、數據異常、檢測精度漂移、硬件擊穿等故障，直接威脅醫療診斷可靠性與患者安全。

上海雷卯電子（leiditech）深耕 EMC 防護領域十六余年，是國內領先的EMC防護方案與元器件供應商。雷卯EMC小哥結合便攜式凝血分析儀硬件架構，深度解析靜電（ESD）、浪涌（Surge）防護原理與設計方案，提供可落地、過認證的一站式防護選型，助力設備滿足 IEC 61000、YY 0505 等醫療強制標準。

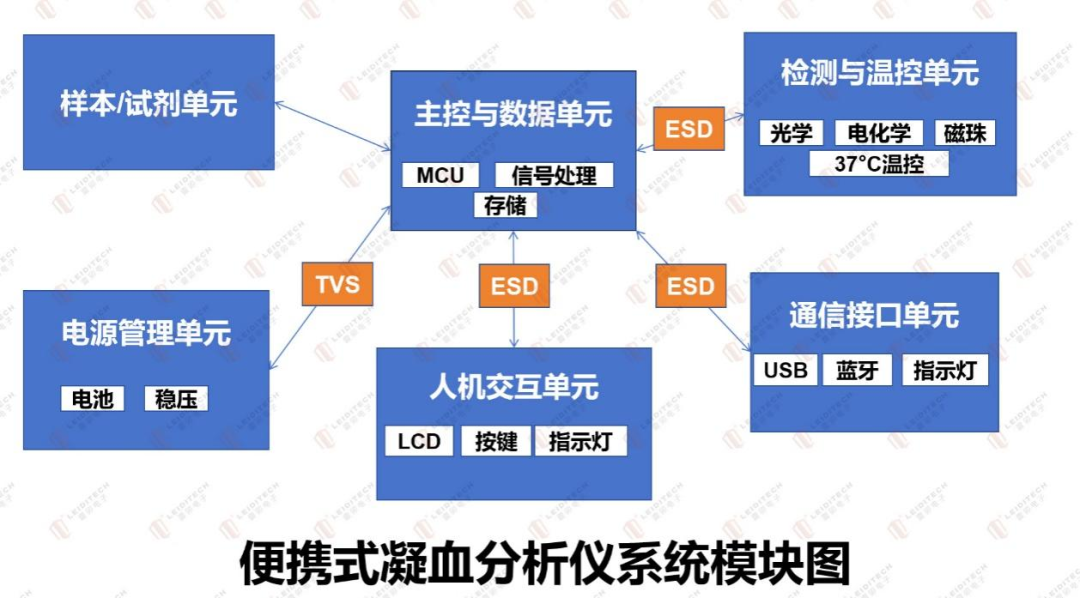

便攜式凝血分析儀功能與硬件構造

便攜式凝血分析儀采用電化學/光學檢測原理，支持微量全血檢測，集成37℃精準溫控、數據存儲、藍牙/USB通信、鋰電池供電等功能，具備體積小、功耗低、檢測速度快、操作便捷等特點，是移動醫療場景的標配設備。

1.樣本檢測與溫控單元：核心執行單元，負責凝血反應與信號采集，對電磁干擾極度敏感；

2.主控MCU單元：設備大腦，負責運算、存儲與邏輯控制，靜電干擾易導致程序跑飛；

3.通信接口單元：USB（充電+數據）、藍牙天線，是外部干擾入侵的主要通道；

4.電源管理單元：鋰電池供電、DC/DC穩壓、充電管理，浪涌/過壓易擊穿電源芯片；

5.人機交互單元：LCD屏幕、物理按鍵，人體接觸直接引入靜電放電干擾。

該設備所有對外接口、電源端口、人機交互端口，均為EMC防護重點設計區域。

便攜式凝血分析儀EMC防護標準

和設備標準

便攜式凝血分析儀作為醫用電子設備，必須滿足國標強制標準，也是雷卯防護方案的設計基準：

●IEC 61000-4-2 靜電放電抗擾度試驗，接觸放電±8kV，空氣放電±15kV；

●IEC 61000-4-5 浪涌（沖擊）抗擾度試驗，電源端口±2kV，信號端口±1kV；

●YY 0505-2012 醫用電氣設備電磁兼容要求（國內強制認證標準）；

●IEC 60601 醫用電氣設備通用安全要求。

●ISO 15189:2022 醫學實驗室質量和能力要求

●CLSI H59-A 定量 D - 二聚體檢測用于靜脈血栓栓塞癥排除

●CLSI H57 凝血分析儀性能驗證

●ISO 22870:2016 即時檢驗（POCT）質量管理要求

●YY/T 0659-2017凝血分析儀安全要求：符合GB 4793.1（電氣安全）、GB/T 18268.26（電磁兼容）

雷卯電子全系列防護器件完美匹配醫療設備安規與EMC測試要求。

雷卯電子針對性EMC靜電浪涌防護方案

結合便攜式凝血分析儀硬件架構，雷卯EMC小哥針對電源端口、充電接口、通信接口、人機交互接口四大易受干擾點位，提供專業防護設計，所有方案兼顧小型化、低功耗、高可靠性，適配便攜式醫療設備PCB布局。

鋰電池充電口（Type-C）防護

端口特性：對外充電+數據傳輸，直接接觸外部適配器，是浪涌、靜電、過壓主要入侵通道。

防護需求：IEC 61000-4-2 ±8kV，IEC 61000-4-5 ±2kV；

防護原理：采用ESD陣列，泄放靜電浪涌脈沖，鉗位電壓保護后端充電芯片；

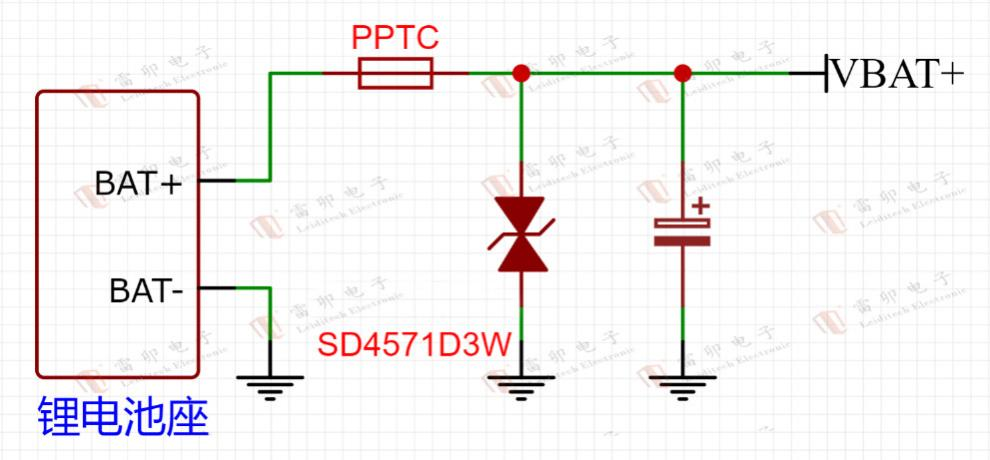

雷卯電子針對3.7V鋰電池電源接口提供浪涌保護，可根據電源應用環境選用適配保護電流的ESD/TVS器件，滿足IEC 61000-4-2等級4要求，即接觸放電30kV、空氣放電30kV。如需滿足IEC 61000-4-5高等級浪涌測試，可選用大功率器件，提升整體抗浪涌能力。

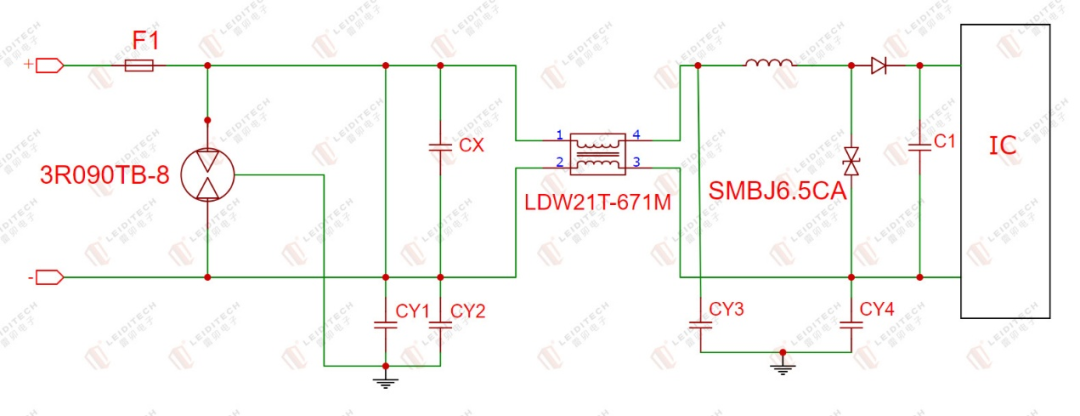

DC電源接口：用于連接外部5V直流輸入電源適配器

端口特性：為整機供電，浪涌會直接擊穿穩壓芯片；
防護需求：浪涌±2kV，靜電±8kV接觸；

防護原理：TVS管防護，快速響應，吸收電源線上的脈沖干擾；

USB數據接口/藍牙通信端口防護

端口特性：數據傳輸接口，天線接口，靜電干擾會導致通信中斷、數據丟包；

防護需求：IEC 61000-4-2 ±15kV，低電容、不干擾無線信號；

防護原理：超低電容ESD保護器件，單向/雙向泄放靜電，不衰減信號；

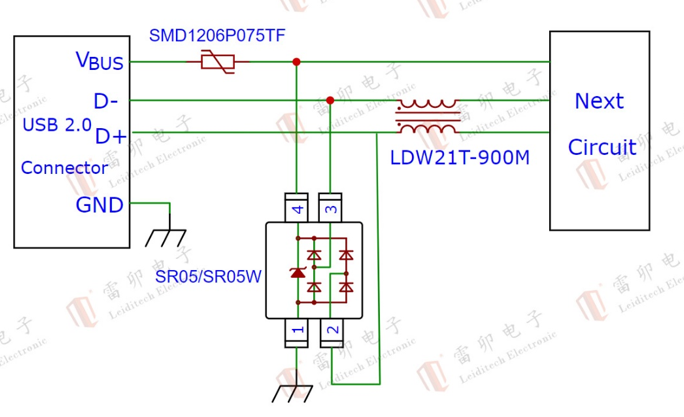

雷卯電子推薦：USB2.0提供500Mbps的傳輸速度，本方案采用單顆器件防護,節約空間， 保證信號完整性，可濾除共模干擾，SR05 滿足IEC61000-4-2，等級4，接觸放電20kV，空氣放電20kV。SR05W 滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV,性能提高了7倍，保證工業客戶的各種電氣干擾。如對Vbus有過流要求，需配PTC保護。

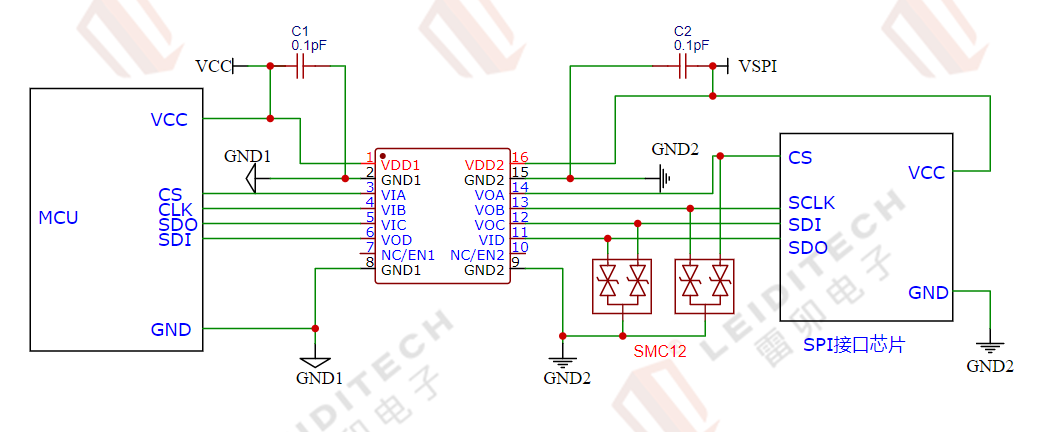

SPI 接口：高速串行通信接口，用于連接存儲芯片、顯示屏等

人機交互單元（LCD 屏/物理按鍵）防護

端口特性：人體直接接觸，靜電放電概率極高，易導致屏幕花屏、按鍵失靈、MCU死機；

防護需求：接觸放電±8kV；

防護原理：ESD二極管，快速泄放人體靜電，保護IO口；

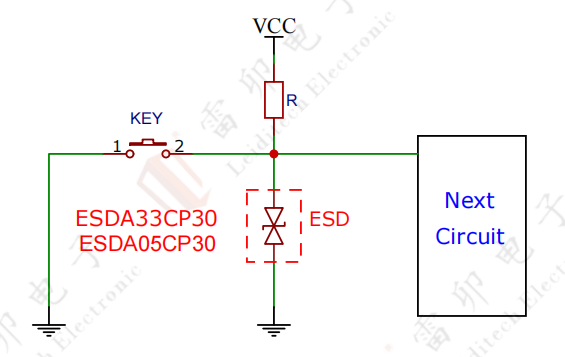

?按鍵

雷卯電子推薦采用普通低電容分立器件防靜電，滿足IEC61000-4-2，等級4， 接觸放電8kV，空氣放電15kV。

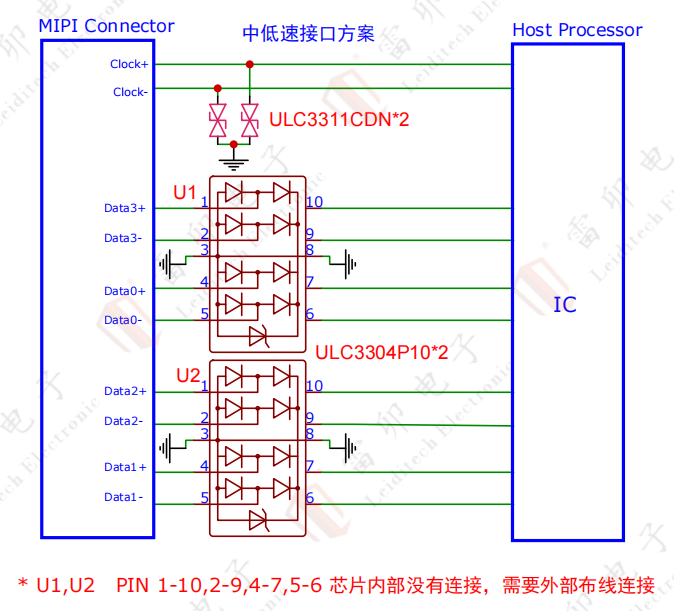

LCD 屏MIPI接口

MIPI提供中低速接口（10M-1Gbps）的傳輸速度，雷卯推薦采用集成器件ULC3304P10防護,寄生電容<1pf, 保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV。

樣本檢測 / 溫控驅動單元防護

端口特性：模擬信號采集端口，干擾會直接導致檢測數據失真；
防護需求：低鉗位電壓、高精度防護；

?模擬信號端口：

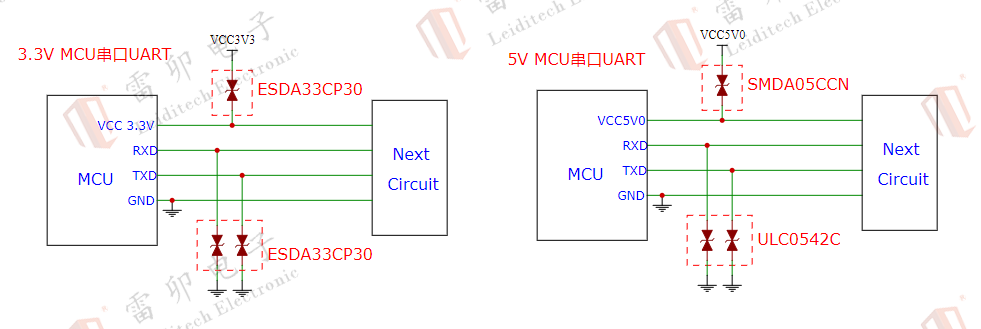

雷卯電子推薦UART提供115200 bps的傳輸速度，本方案采用分立器件防護, 方便設計放置，保證信號完整性。ESDA33CP30，SMDA05CCN，ULC0542C滿足IEC61000-4-2，等級4。

便攜式凝血分析儀作為高可靠性醫用電子設備，EMC靜電浪涌防護是產品過認證、保障臨床使用安全的核心環節。上海雷卯電子（leiditech）十六年專注EMC防護元器件研發與供應，雷卯EMC小哥團隊可提供一對一方案設計、測試整改、選型支持，全系列產品滿足IEC 61000、YY 0505等醫療強制標準。
