前言

還在覺得模擬電子枯燥難懂?這款TouchTone555開源項目直接把 NE555 玩出新高度!純模擬電路復刻經典觸控合成器，沒有一顆單片機，敲一敲就能發聲、帶顫音、切八度，邊玩邊吃透振蕩、調制、音頻放大。

亮點 & 功能

1. 專業合成器效果

純模擬架構：無 MCU、無編程，全靠 NE555+RC 振蕩 + LM386 實現發聲

觸控演奏：筆尖觸碰 PCB 焊盤，直接彈出不同音調

八度切換：一鍵擴展音域，高低音自由切換可調顫音：電位器控制顫音深度，音色更有層次感

雙路輸出：支持揚聲器 + 耳機，音量可控，自帶防反接保護

9V 供電：JST/DC 接口雙兼容，接線簡單不踩坑

2. 一塊 NE555，搞定聲音全邏輯

核心發聲：NE555 工作在無穩態振蕩模式，作為音頻信號源

音高控制：不同阻值電阻改變充放電速度，對應不同音符

八度切換：切換電容組調整振蕩頻率，拓展音域

顫音效果：獨立 RC 振蕩器調制 NE555，實現周期性顫音

音頻放大：LM386 緩沖放大，驅動喇叭 / 耳機，不干擾振蕩頻率

3. 資料全齊，新手也能一次成功

全套 KiCad 硬件工程 + Gerber 生產文件，直接打樣

完整 BOM 清單，元器件都是通用款，好買不貴

調試指南 + 組裝步驟，一步步跟著做就行

附帶演示音頻，能直接演奏經典曲目

邊玩邊學，吃透模擬電子核心

這不是簡單的玩具，更是模擬電子最佳教學教具：

直觀理解 NE555 振蕩、RC 電路、音頻放大原理

動手焊接 + 調試，快速掌握模擬電路調試技巧

開源協議開放，可自由修改、擴展、二次創作

適合學生、創客、電子入門者，玩著就學懂硬知識

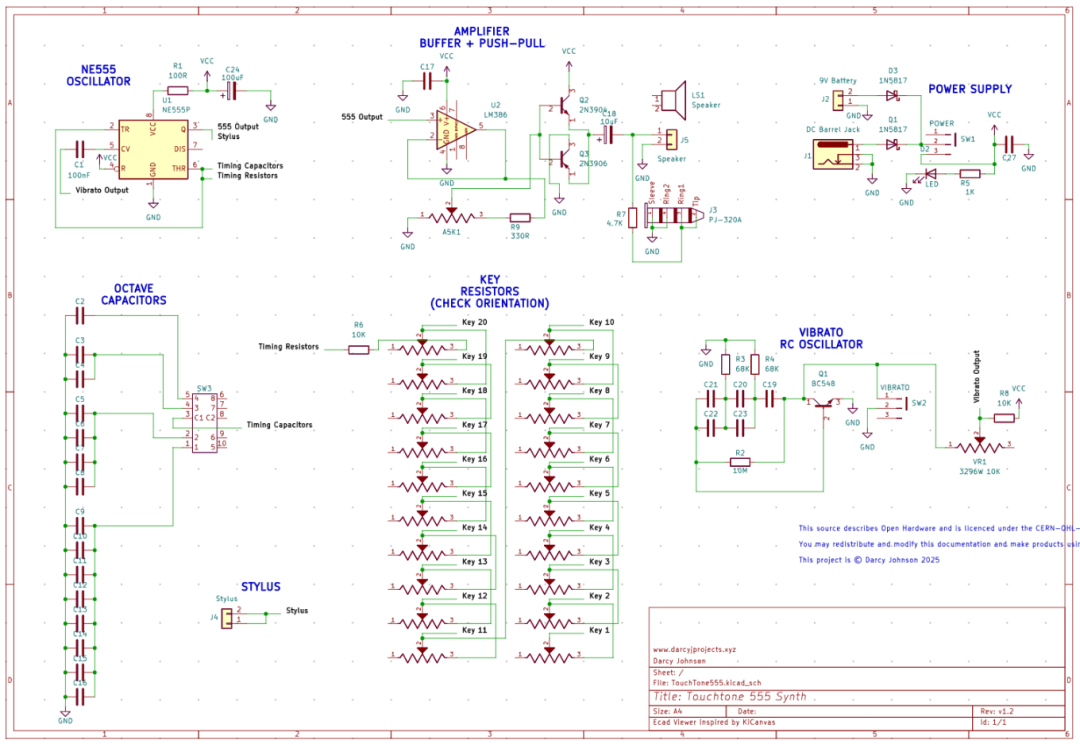

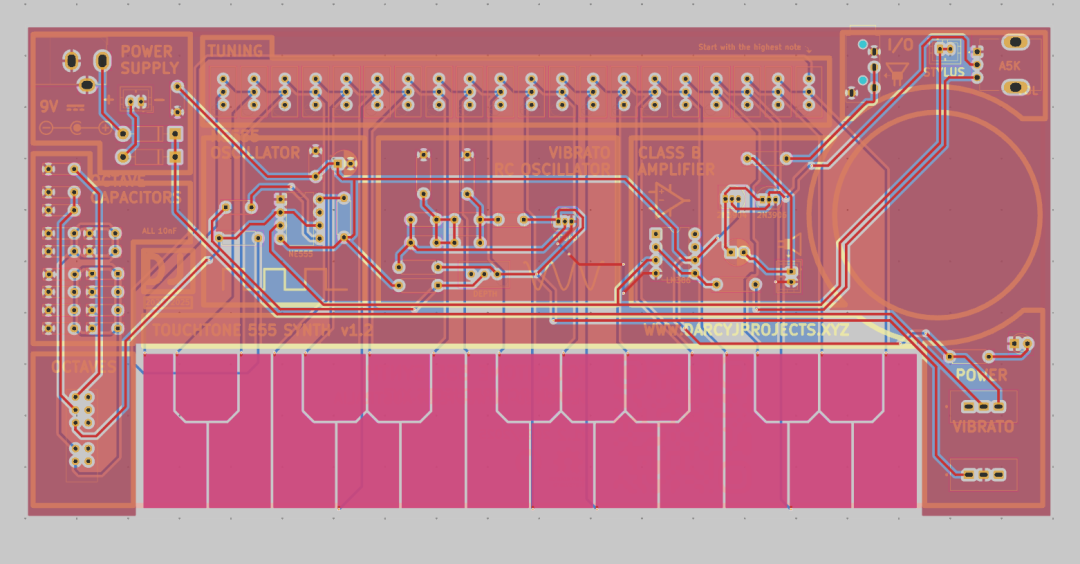

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1369250166661447680
