存儲器是構成數字系統的另一類重要器件。由于這些數字系統處理的數據量越來越大,運算速度越來越快,這就要求存儲器件相應提高存儲容量和存取速度，半導體存儲器技術必須滿足這些要求。存在多種不同功能的半導體存儲器。根據數據易失性,即斷電后能否保存數據的特點,可以將存儲器分為揮發性和非揮發性。非揮發性存儲器是電路掉電后數據能保持的多種類型存儲器，包括只讀存儲器(ROM)，其形式從早期的掩膜ROM逐漸演變?yōu)榭?a href="http://m.sdkjxy.cn/v/tag/1315/" target="_blank">編程 ROM(PROM)、可擦除可編程 ROM(EPROM)、電可擦除可編程 ROM(EPROM)，直至20世紀90年代后迅速發展及廣泛應用的快閃(Flash)存儲器。ROM雖然具有非揮發性優點，但它們的讀寫速度(尤其是寫速度)都較慢，所以,ROM一般用于外設存儲或某些固化程序存儲。與此相對的揮發性存儲器是斷電后不能保存數據的存儲器,通常指隨機存儲器(RAM),它具有讀寫速度快、存儲容量大等優點。根據數據保存是否需要刷新又可以將其分為靜態 RAM(SRAM)和動態 RAM(DRAM)。SRAM 是一種只要不斷電數據就可以一直保持的RAM,它利用RS鎖存器反饋?zhàn)员?shù)據的原理，每個存儲單元一般需要6個晶體管實現。與之相異的DRAM,是靠 MOS電容存儲電荷來標志"o"、""二值信息的存儲器。但這種存儲電荷會由于電容漏電使得信息逐漸丟失，必須持續定時給電補充電荷(即刷新)。因此,DRAM必須有刷新控制電路,這不僅使結構變得復雜,也使操作較為復雜。盡管如此,DRAM由于單元結構簡單,有利于提高存儲密度,成為目前大容量RAM的主流產品。當今世界存儲器產值約占整個半導體工業的20%,DRAM則占存儲器的50%。由于其產量之大,DRAM已被譽為"地球上數量最大的人工制品"。本節簡要討論應用廣泛的DRAM、Flash等存儲器件的基本原理和技術演進。

3.7.1 DRAM存儲器原理與演進

DRAM的研發始于20世紀60~70年代，人們曾提出由不同結構存儲單元構成的多種DRAM。一般設想用一個MOS電容或MIM電容儲存電荷信號,再通過一個或幾個晶體管實現電荷信號讀寫。第一代商用DRAM由Intel公司在1970年開始量產，它具有1kb存儲容量,采用p溝MOS技術與3管存儲單元,其讀出信號較大，且讀出屬非破壞性，外圍控制電路相對簡單,但單元結構相對復雜，不利于提高集成度。所以,Intel在其第二代4kbDRAM產品中,就改為單管存儲單元,并采用n溝MOS技術。單管單電容(1T/1C)DRAM是1968年由IBM公司R.H.Dennard發明[1,由于其存儲單元結構簡單，占用面積小,集成度和生產成本皆具有明顯優勢，至今仍得到普遍應用。

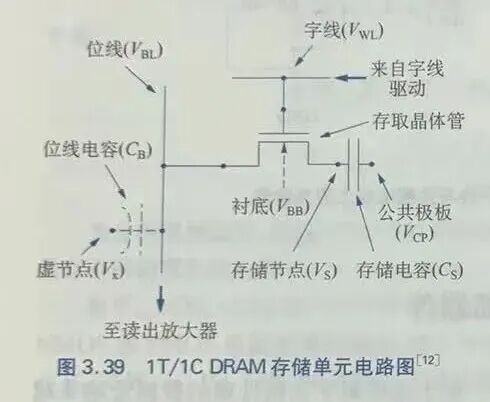

圖3.39是1T/1C DRAM存儲單元電路圖[2]。該單元中電容稱為存儲電容，用于儲存電荷信號，晶體管稱為存取晶體管或元胞晶體管,用來控制對電荷信號的讀寫。這種1T/1C單元結構處于一個縱橫交錯的矩陣連線中，與晶體管柵極相連的稱為字線,與晶體管漏極相連的稱為位線,晶體管的源極經過存儲電容Cs串聯接至公共極板(或簡稱為極板)，該極板可以接地或者其他某個固定電位(如Vaa/2)。在晶體管的漏極上還存在位線電容CB,它是晶體管漏區與襯底形成的np結勢壘電容，因?yàn)槲痪€將許多個晶體管的漏極并聯，所以,Cn的大小不是單個晶體管的漏極np結電容，而是需要乘上同一條位線上連接的存儲單元個數(一般為256~512)，另外,位線還要連接到讀出放大器，實際上還應包括放大器的輸人電容。Ce常為Cs的6~10倍。

進行寫操作時，字線施加高電平，使晶體管導通,位線上的數據(電位)便通過晶體管而被存入Cs中。為保證寫人過程中晶體管始終導通，字線高電平電位需要升壓到比位線高電平(如V)至少高一個Vr。進行讀操作時，位線預先充電至某個電位VmP(如Va/2)，然后字線給出高電平，使晶體管導通。這時Cs的存儲電荷將與CB分享,使兩者電平發生變化。若Cs上原來存儲節點的電位為Vs(0V或高電平),而這時位線電位為VmP，則執行讀操作后，通過電荷分享,這時位線電位改變量為

當Vs為低電平(如0V)時,經過讀操作后V<0;當Vs為高電平(如5)時,經過讀操作后V>0。但由于CB>Cs，V通常只有100mV量級甚至更低。所以,這種1T/1CDRAM的信號需要用差分放大器進行放大讀出。另外,還可以看到存儲單元信號被讀出后,Vs的電位既不是0V,也不是Va,而是在Vup附近,所以,1T/1CDRAM的讀出屬于破壞性讀出,在讀出之后需要對Cs中的信號電荷進行恢復。

對于DRAM,即使不對存儲電容中信號進行讀取,經過一段時間后,信號電荷也會逐漸流失。電荷流失途徑通常包括存取晶體管源結漏電、晶體管關態漏電、柵誘導漏極漏電(GIDL)、場寄生晶體管漏電、電容漏電,這些漏電會影響存儲器的保持特性。在DRAM中，在這些信號電荷沒有明顯流失前,需要對存儲單元進行刷新。通常在每間隔某個時間段(如64ms),主動對單元存儲信息讀取與恢復一次。

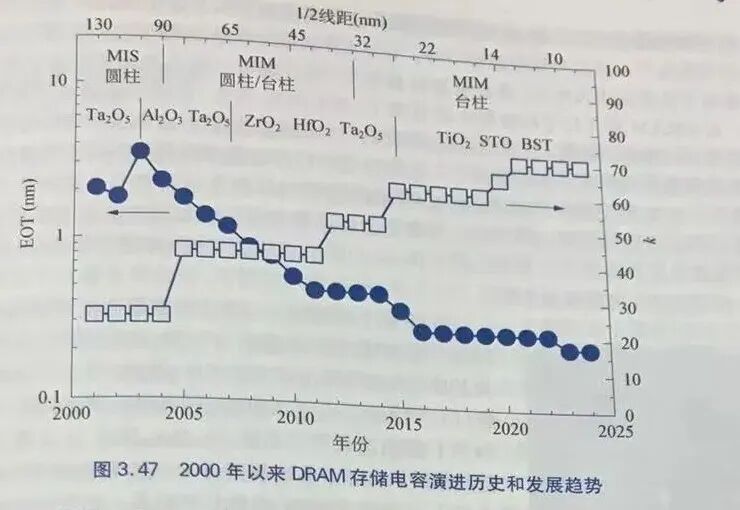

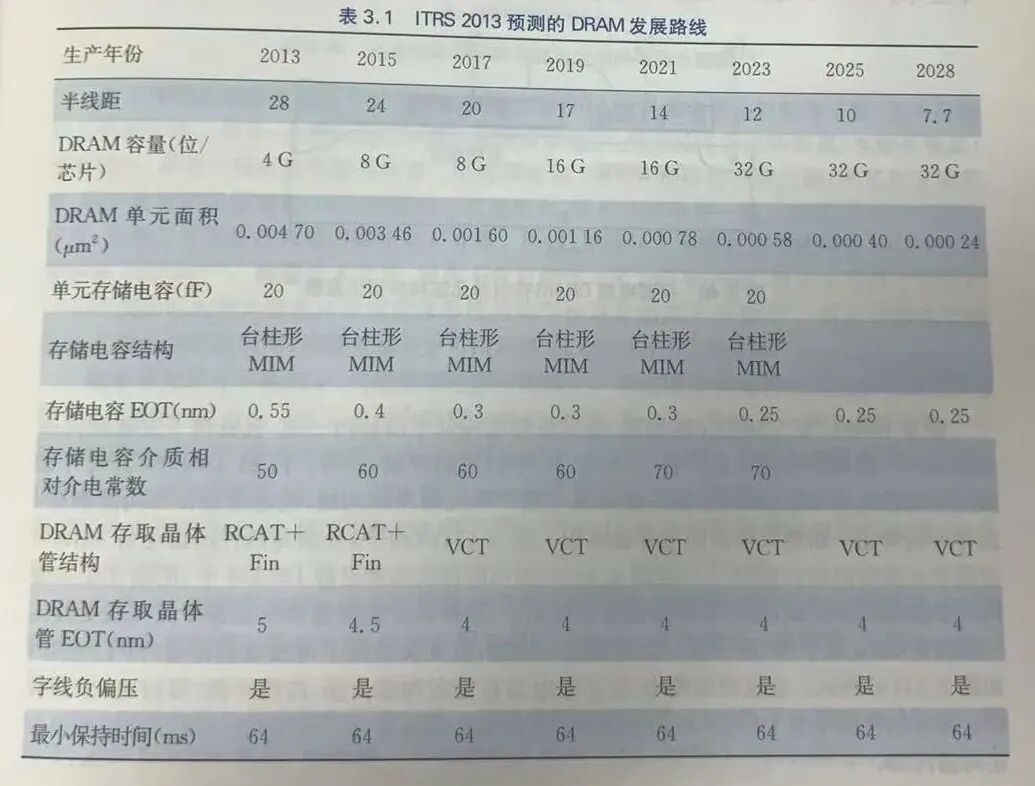

由上述工作原理可知,存儲電容和存取晶體管是DRAM研發中的關注焦點。表3.1列出了ITRS2013預測的DRAM發展中存儲電容和存取晶體管相應演變路徑。由表3.1可見,隨著技術演進,DRAM半線距在不斷縮微,存儲單元面積持續縮小，但單元存儲電容值保持在約20fF(40nm以前為25fF),這就提出了在小面積上制作大電容的課題,存儲電容結構從最初的平面發展為溝槽或疊層,疊層電容結構也從圓柱形演變?yōu)榕_柱形,從多晶硅/氧化層/多晶硅(SIS)演變?yōu)榻饘?高k介質/金屬(MIM)。另一方面,隨著單元面積縮小,留給存取晶體管空間越來越小，以至于晶體管SCE越來越嚴重,關態漏電越來越大,這就提出了在小面積上制作低漏電晶體管的課題。存取晶體管也從簡單平面結構演變?yōu)榱Ⅲw結構，如凹陷溝道晶體管(reessedchannetarray transistor, RCAT)、鰭形場效應晶體管(FinFET)以及豎直溝道晶體管(vertical cell transistor,VCT)等。

3.7.2 DRAM存儲電容結構

一個平板電容器如果長、寬、高尺寸等比例縮小,其電容值將減小。隨著器件尺寸縮微Cs按理應該不斷變小。但考慮到結漏電、晶體管亞閾值漏電、介質漏電、宇宙射線或封裝材料中殘余放射性元素(如Sr:)引起的電荷損失以及差分放大器本征失配等因素,就要求C至少不小于25或20F。隨著技術進步,DRAM存儲單元面積在不斷縮小,所以,DRAM 研發工作的主要課題之一為如何在有限芯片面積內制作較大電容。電容增值技術主要可分為兩類:一類是通過宏觀或微觀結構改變增加電容表面積,另一類是應用高介電常數電容介質。本節重點介紹第一類電容增值技術多種存儲電容結構,而高k介質用于DRAM存儲電容則在3.7.3節討論。

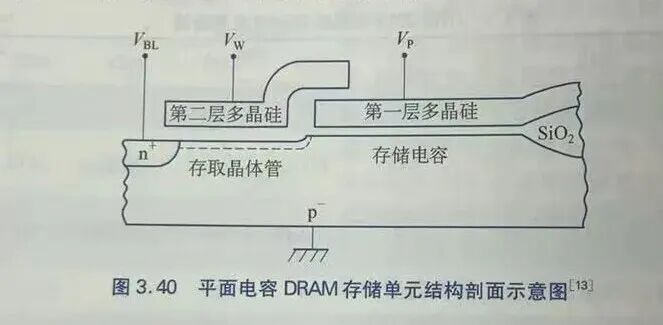

圖3.40為平面電容DRAM存儲單元結構剖面示意圖[3。在這種結構中，存儲電容并排位于存取晶體管之側,電容占用面積較大，可達整個存儲單元的30%以上。如果用F表示器件特征尺寸，平面電容DRAM單元尺寸高達20~30F。下面介紹的三維電容，其存儲單元尺寸可在8F以下。因此,平面電容只用于早期1Mb以下低容量DRAM中。

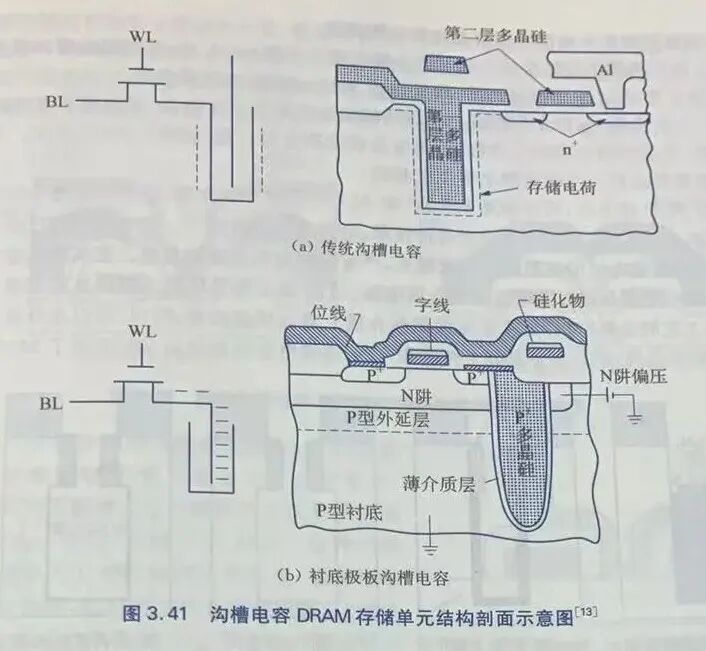

隨著DRAM單元面積不斷縮微,存儲電容結構從平面轉向三維,包括向下發展的溝槽電容和向上發展的疊層電容。自20世紀80年代中期開始,IBM、TI和Toshiba公司開始致力于溝槽電容DRAM的開發。在襯底下挖一個幾微米的溝槽,把電容制作在溝槽側壁，這樣可獲得比平面型大得多的電容表面積。圖3.41(a)和分別為兩種溝槽電容DRAM存儲單元結構剖面示意圖[3]。在圖3.41(a)所示的傳統溝槽電容DRAM中，把填充在溝槽內的多晶硅作為極板,信號電荷則儲存在襯底中,這種設計使得信號電荷易于流失或受其他一些因素(如a粒子等)的干擾。為解決這一問題，后來又發展了襯底極板溝槽(SPT)電容，如圖3.41(b)所示。在這種結構中,把信號電荷存儲在溝槽內部,溝槽外側(即襯底)作為極板。在有些溝槽電容DRAM中，為實現與襯底徹底電隔離,甚至把存儲電極和極板都制作在溝槽內部。

由于溝槽是制作在襯底下面,因此，溝槽電容DRAM表面形貌相對較為平整,這為后續加工帶來方便。另外，由于溝槽是在流片初始階段制作,給予晶體管的熱積累(也稱熱預算)相對較小,有利于制造高性能晶體管。但溝槽電容DRAM也存在一些問題，尤其在發展早期,制作具有較高深寬比(AR)溝槽的工藝難度大，而且溝槽電容一般只能采用SiO2/SiN。介質,早期工藝無法在溝槽內制作高k介質。所以，早期認為溝槽電容只適用于1~4Mb中等容量DRAMH3]。隨著技術發展，現在不僅可制作 AR>60的溝槽，而且采用原子層淀積(ALD)技術在溝槽內部也可以淀積保形性與均勻性良好的高k介質[4]。結合多種電容增在技術和新結構的運用，溝槽電容至少可以用到11 nm技術代DRAM。隨著單元尺寸不斷減小，溝槽直徑也在不斷減小。單純增加溝槽深度，雖然可以保持有較大電容面積,但過高AR工藝仍有難度。在90年代，Toshiba發明了一種電容新結構一瓶形溝槽電容,它在保持溝槽原有開孔直徑前提下，通過對溝槽下半部溝槽孔徑進行擴展，達到擴大電容面積的目的[.6]。IBM和Infineon采用這一原理，并結合其他電容增值技術，將其成功應用到100nm以下DRAM中[7.18。圖3.42展示瓶形溝槽電容制作原理,其主要工藝步驟如下[7]。

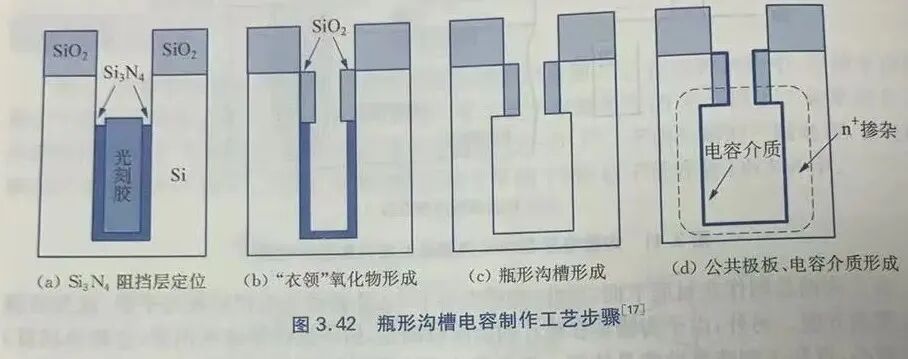

(1)Si,N4阻擋層定位。在氧化層掩蔽下刻蝕硅溝槽,接著在溝槽內外淀積薄SisN。覆蓋層,并涂布光刻膠以填充溝槽,然后回刻光刻膠與SigN，至溝槽內一定深度,如圖3.42(a)所示。

(2)溝槽電容與晶體管的隔離工藝。去除全部光刻膠后,以溝槽下半部的Si.N。作為阻擋層,進行LOCOS氧化,在溝槽上半部側壁上生長SiO2，如圖3.42(b)所示,這種昵稱為"衣領"的氧化物作為溝槽電容與晶體管的隔離區。(3)瓶形溝槽電容區形成。選擇性去除溝槽下半部SiN,后,采用濕法腐蝕或各向同性干法刻蝕工藝,擴大下半部硅溝槽,形成如圖3.42(c)所示的瓶形溝槽。

(4)公共極板、電容介質形成。采用氣相摻雜或等離子體摻雜,對溝槽下半部硅進行自對準摻雜,形成存儲電容的公共極板,再生長或淀積電容介質,如圖3.42(d)所示。其后多晶硅存儲電極的淀積與傳統溝槽電容工藝相同。

采用AL.D技術后,可以用高k介質(如Al,O)代替NO介質,也可以采用半球形晶粒表面技術,進一步增大電容。綜合應用各種技術,電容可顯著增加[8。隨著溝槽直徑變得越來越細,溝槽內部存儲電極的電阻變得越來越大,嚴重制約存取速度的提高。在某些高密度溝槽電容DRAM中,把多晶硅存儲電極改成金屬電極。TiN是一種導電能力較好且能承受后續高溫(1050C)工藝的金屬材料，但它直接淀積在介質上界面質量較差,所以，可以在介質上先淀積一層很薄的多晶硅，然后在多晶硅上再淀積TiN,這樣電容結構就由SIS變成了MSISL8]。

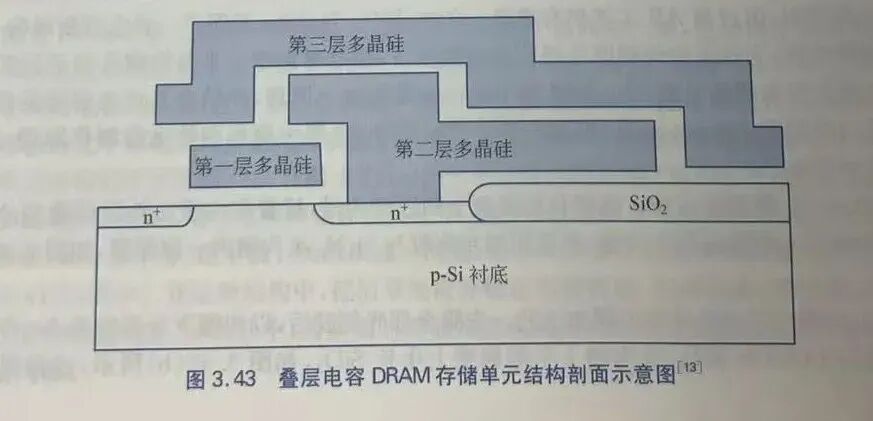

另一種制作三維存儲電容的方法是疊層電容。圖3.43是疊層電容DRAM存儲單元結構剖面示意圖[13。其優點為易于制造，對a粒子等具有強抗輻照能力,降低軟錯誤幾率,對襯底中存在的多種漏電機制不敏感,適宜于高k介質的淀積。疊層電容結構在4Mb以上大容量DRAM中被廣泛采用。

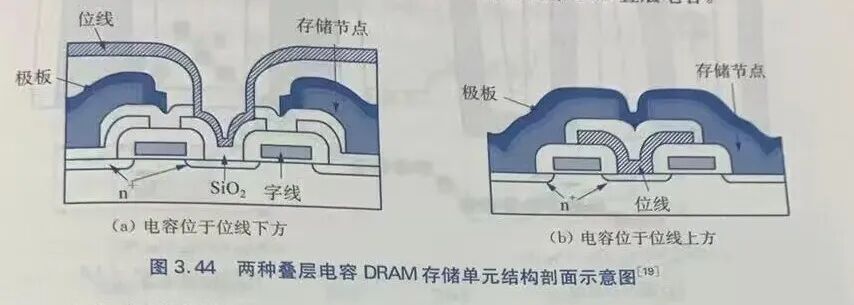

根據存儲電容相對于位線的位置,疊層電容DRAM又可分為位線下方電容(CUB)和位線上方電容(COB)兩種方法,分別如圖3.44(a)和所示(0。早期疊層電容DRAM的存儲電容制作在位線下方,其單元利用面積有限,隨后發展COB疊層電容DRAM可充分利用單元面積以制作存儲電容,在16 Mb DRAM生產中就開始采用COB疊層電容。

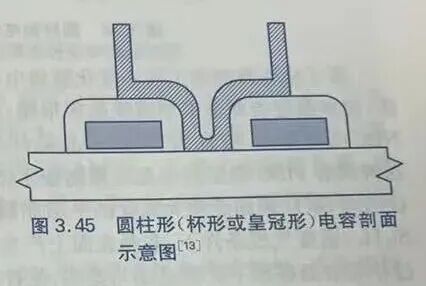

為進一步充分利用存儲單元面積，人們還曾設想采用多疊層電容，但其制備工藝過于復雜。另一種既可行又能增大電容面積的方法是采用圓柱形(cylinder)電容,如圖3.45所示。這種結構首先在存儲單元上方形成圓柱形電極,通常用重?fù)诫s多晶硅制作,然后再淀積介質和極板,這種電容結構有時又稱為杯形或皇冠形電容。圓柱形電容可顯著增加電容面積,在1Gb以上大容量DRAM制造中得到廣泛應用。圓柱形電容的高度為1.0~2.5m，一方面因?yàn)楸砻鎳?yán)重起伏會顯著影響良率,另一方面過高結構電容也給接觸孔刻蝕帶來困難[4]。當DRAM進人亞100nm技術代后,圓柱體高寬比將變得越來越大，使其力學穩定性下降,可能產生傾斜,甚至導致相鄰兩個存儲電極橋連。為解決這一問題，人們提出了一些制造無傾斜圓柱電容的方法。結合應用高k介質,圓柱形電容可適用至32nm技術代。

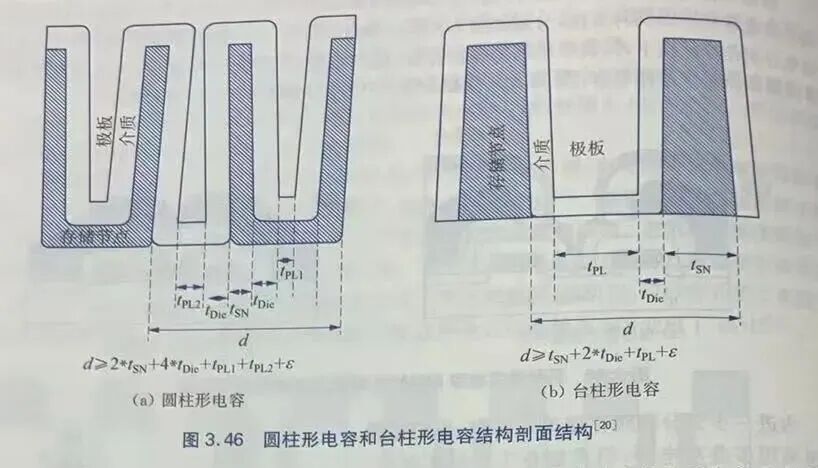

當特征尺寸縮小至32nm以下時，采用占用面積更小的臺柱形(pillar或pedestal)電容結構。圖3.46展示圓柱形(杯形)電容和臺柱形電容的剖面結構[20。由圖3.46可見,在圓柱形電容中,每個電容單元周期應當不小于2倍存儲電極厚度(1sN)、4倍介質層物理厚度(tDv)、極板底部直徑(tr1)、單元間極板寬度(tpt2)以及加工偏差之和。由于tm和e之和最小也要達到10nm,當特征尺寸低于32nm時，要容納上述各層變得幾乎不可能。相反,臺柱形電容對特征尺寸的要求相對寬松些,其單元周期只要不小于存儲電極直徑、2倍介質層物理厚度、單元間極板寬度以及加工偏差之和。根據設計規則,20 nm節點要求te9nm，15 nm節點要求tbe5 nm,而這樣的要求對于高k介質是可行的。當然,由于臺柱形較圓柱形表面積相對較小，因此，如果采用相同厚度介質層,要獲得同樣大小的電容值,臺柱形的高寬比(AR)需比圓柱形大得多,圓柱形AR一般約為十幾，而臺柱形AR則需為60~100,這給加工工藝帶來極大挑戰[20]。

除了應用微細加工技術優化縮微電容結構外,還有一種通過調節多晶硅生長工藝的方法，使多晶硅表面形成半球狀晶粒形貌,增大電容電極面積,使存儲電容增值。這種方法由NEC公司提出,被稱為"半球形晶粒(hemispherical grained，HSG)"多晶硅電極工藝[2。這種具有 HSG表層的多晶硅膜制備原理與工藝步驟如下:首先在超高真空及較低溫度下，在潔凈SiO。表面淀積無氧化的平坦非晶硅薄膜;接著在略高溫度和硅原子束或氣態源(如Si.H。)適度氣流條件下，非晶表面上產生自發硅晶核生長;隨后在超高真空退火作用下，通過非晶表面硅原子擴散運動與聚集，使籽晶核逐漸生長成半球晶粒。實驗表明，利用半球狀晶粒表面多晶硅電極制作的電容,其電容值可以達到光滑表面的兩倍。這種HSG多晶硅電極技術可以有效用于上述多種平面與立體結構疊層存儲電容制備，曾在256 Mb等多代DRAM產品中實際應用。HSG多晶硅電極技術也可與高k介質結合用于制作存儲電容。

.7.3 DRAM中的高k介質電容增值技術

第二類電容增值方法就是使用高介電常數(高k)介質作為存儲電容介質。早期DRAM存儲電容大多采用SiO2/SigN。雙層介質結構(簡寫為NO)，因?yàn)镾igN,的介電常數(k7)高于SiO2,引入Si,N，一方面可以提高介質層的有效介電常數，另一方面可以填補超薄SiO2層中的針孔。在0.25 pm 256 Mb DRAM中的NO介質等效氧化層厚度(EOT)已減小為4.5~5.0nm。若進一步縮微,其厚度將小于NO介質EOT極限3.5~4.0nm[22]。低于這一極限，介質層漏電將超過每單元1fA的標準，所以，人們在大容量DRAM開始引入高介質。圖3.47展示了21世紀初以來DRAM存儲電容演進歷史和發展趨勢。由圖3.47可見,隨著技術發展,存儲電容介質的k值呈階梯式上升，大致可把用于DRAM存儲電容的高k介質分為3代。第一代是k<30的高k介質,以Ta2Os、Al2O3為代表，主要用于~1Gb DRAM;第二代是3050的超高k介質,以TiO2、SrTiO3(簡稱STO)、Ba,Sr-TiO3(簡稱 BSTO或 BST)為代表,主要用于8Gb 以上的DRAM。

Ta2Os是最早用于DRAM存儲的高k介質,其k值可以在一個較大范圍內變化。如果將其淀積在多晶硅上，其k值約為20左右,電容結構為金屬/絕緣層/多晶硅(MIS)。其EOT約可減小為2~3 nm,能夠用于0.13m技術代DRAM[22]。后來又有研究發現，當TaOs淀積在金屬而不是多晶硅上時,其k值可超過50,所以,Ta2OsMIM結構的電容可用于28 nm技術代DRAM。

在高k介質家族中，Al2O。的k值相對較小(~10)，但其具有優良絕緣特性,可采用較薄物理厚度的介質層。Al2O3可以用ALD技術制備,工藝溫度低(<450C)，有利于工藝集

成,曾用于70 nm以上技術代 DRAM芯片。ZrO2的k值約為50,可用于更小尺寸DRAM制造,其EOT可低至0.6 nm,適用于28 nm以上技術代 DRAM。

對于20nm以下DRAM,如仍采用臺柱形電容結構,在工藝可接受的高寬比條件下,據估算其介質層EOT需小于0.4nm,這時只有超高k介質才有可能用于存儲電容。BST的k值可為200~400,有望在更小尺寸DRAM中獲得應用,目前它仍存在一些問題。通常k>150的超高k介質禁帶寬度小于3.5eV，與金屬電極接觸勢壘普遍較低，介質漏電過大。另有研究表明，當BST介質層很薄時，其k值會變小;而當金屬底電極很薄時，其功函數也會變小,因此,金屬電極材料的選取和工藝優化也是一個關鍵問題。

3.7.4 DRAM中的存取晶體管

DRAM芯片中有兩類晶體管單元存儲晶體管和外圍電路晶體管。單元存儲晶體管一般是n MOSFET,而外圍電路通常用CMOS。這兩種晶體管由于應用目的和應用環境不同,對它們的技術要求也不相同。外圍電路晶體管與低功耗邏輯電路要求類似,只是速度相對較低,其制造工藝大致與兩個技術代前的低功耗邏輯器件工藝相當[20。存儲晶體管對漏電要求特別高,因?yàn)檫@關系到DRAM的保持特性。存儲晶體管主要的漏電機制有:結漏

電和亞國值漏電兩種。要減小亞閾值漏電,除了要控制短溝道效應(SCE),最直接的辦法就是適當提高Vr,但這與縮微趨勢不符。在某些 DRAM中,晶體管關態時柵極(字線)不是來用零電平而是采用負電壓，或者施加襯偏電壓,這些都可以減小晶體管關態時的亞闊值。電。在DRAM單元尺寸持續縮小的背景下，要控制好SCE.必須不斷提高襯底摻雜濃度但過高的襯底摻雜濃度,會導致結漏電增大。當襯底摻雜超過1015cm時,帶帶隧穿結流電就變得越來越嚴重。人們提出了一些方法，如只在溝道區局部重?fù)诫s,在源漏結下方仍然輕摻雜。這類方法緩解了亞閾值漏電和結漏電的矛盾,但也增加了工藝復雜性。最為頭疼的是,當單元面積整體在縮小時,這些需要重?fù)诫s和輕摻雜區域的距離在不斷縮短,這類方法的優點在逐步喪失[2]。所以,進人100nm以后,具有優良漏電特性的新結構存儲晶體管研發和應用就變得越來越迫切。

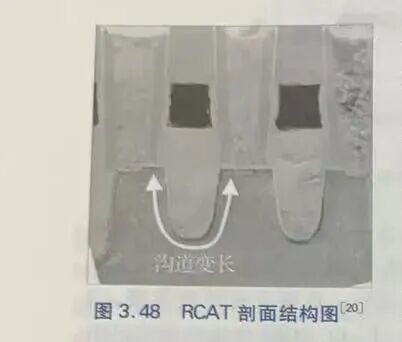

在非常小的存儲單元中,若采用傳統平面晶體管,則其溝道長度和寬度都只能在1F左右，SCE勢必很嚴重。若能將晶體管溝道有意加長，就可有效改善SCE。凹陷溝道晶體管(RCAT)就是按這一思路提出來的一種方案。圖3.48為RCAT剖面結構[20]。2003年 Samsung公司首先在88nm512 Mb DRAM中采用RCAT作為存儲晶體管，其光刻柵長為75.nm,溝道凹陷深度可達150 nm，大大增加實際溝道長度,可以適當降低襯底摻雜濃度,其SCE、結漏電和接觸電阻溝道變長都有所改善，與平面晶體管相比,RCAT顯著改善了存儲單元的保持特性[21]。RCAT可能存在的風險如下:字線、位線寄生電容可能會增加，通態電流減小，不同晶面上溝道遷移率不同。后來Samsung公司在70 nm2Gb DRAM制造中發明了球形凹陷溝道晶體管(SRCAT),將凹陷溝道底部做成球形,進一步增加了溝道長度,降低了SCE，改善了保持特性。這種晶體管可以縮微至40~50nm節點[25]。

鰭形場效應晶體管(FinFET)在22 nm以下邏輯電路中已有應用。由于溝道由兩個或3個柵控制,FinFET較平面器件有更理想的亞閾值特性和更好抑制SCE的能力。將FinFET用作 DRAM存儲晶體管，一方面可以減小亞閾值漏電，另一方面可以采用更低襯底摻雜濃度,降低結漏電，從而優化DRAM的保持特性。

32 nm節點以下的DRAM,其單元尺寸更小，晶體管安排也更緊湊，有效方法就是把晶體管豎起來,如圖3.49所示，做成豎直溝道晶體管(VCT)。這樣,每個存儲單元所占面積有可能低至4F。VCT通常都是應用硅臺柱制作，一般都是環柵晶體管(surrounding gate transistor, SGT)。 圖3.49展示一種豎直溝道晶體管DRAM單元結構[27。通過3步硅刻蝕,形成硅柱上、中、下3個部分，上部分作為VCT的溝道，中間部分摻砷作為存儲節點，下部分摻硼則是為了改善單元之間的隔離。VCT由于采用環柵結構,柵對溝道控制能力很強,所以,對溝道不需要高濃度摻雜,晶體管的結漏電和GiIDL第3章集成電路基礎器件等都可得到控制,有益于增強存儲器保持特性。

3.7.5 非揮發性存儲原理

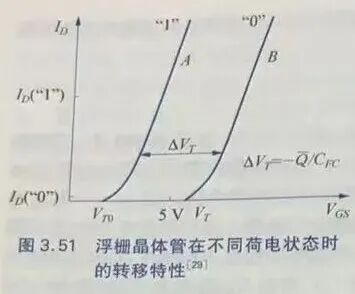

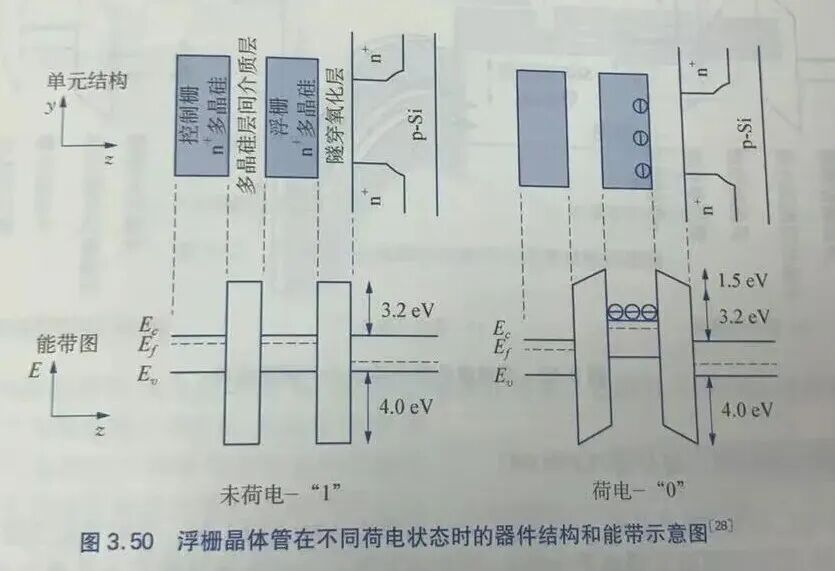

非揮發性存儲器是斷電后數據仍能保持的存儲器。除了ROM、掩膜ROM外,可編程的非揮發性存儲器都用浮柵晶體管來存儲信息。圖3.50是浮棚品體管在不同荷電狀態時的器件結構和能帶示意圖!。浮柵晶體管就是在普通晶體管的柵介質中插入一個不連通的柵極,稱為浮柵,而疊在它上面可與電路相連的柵極稱為控制柵。當用某些方法改變浮柵荷電狀態時,晶體管閾值電壓將相應變化。圖3.51是浮柵晶體管在不同荷電狀態時的轉移特性2,相對于浮柵未荷電時,浮柵注人負電荷(電子)后,器件Vr將變大,增加量為-Q/C.(Cr為控制柵與浮柵間的電容)。當選用一個介于兩個Vr之間的某個柵壓(如5V),則通過測量是否有漏源電流，就可以判斷出浮柵晶體管中電荷的存儲狀態,這個過程就是讀過程。浮柵未荷電時V+較低,可以測到較大漏源電流,此時狀態定義為邏輯"1";浮柵荷負電時VT較高,漏源電流幾乎為零,此時狀態定義為邏輯"0"。將電荷注入或移出浮柵的過程稱為寫過程。圖3.50表明,SiO2/Si界面導帶勢壘高度(3.2eV)低于價帶勢壘高度(4.0eV)，電子注入或移出的效率比空穴要高得多,所以,在浮柵晶體管中都以電子而非空穴作為存儲電荷。一般把電子注入浮柵的過程稱為編程,而把電子移出浮柵的過程稱為擦除。沒有寫操作情況下,存儲在浮柵中的電子也會因微小漏電流減少，但這個過程很長,在室溫下存儲信息保存期通常超過10年。

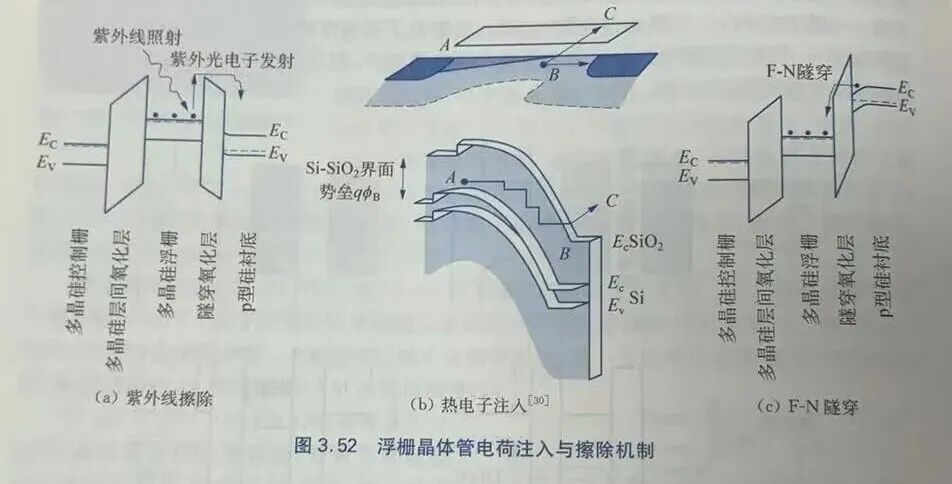

電子注入或移出浮柵的物理機制很多,最具代表性的有3種。第一種是用波長小于290nm的紫外線照射，如圖3.52(a)所示。當紫外線照射到透光晶體管的浮柵時，可將浮柵中導帶或價帶電子激發至SiO2導帶，此時若浮柵處于荷電狀態，則內建電場將驅使這些電子發射至襯底或控制柵使浮柵回到未荷電狀態。但若浮柵處于未荷電狀態,則紫外線照射無法將電子注人或移出浮柵,所以,這種電荷轉移機制只能被用作擦除。第二種是熱電子注人[0],如圖3.52(b)所示。當晶體管漏極加上較偏壓產生較高溝道電場時，電子在平均自由程內券得的能量遠高于kT，這種電子被稱為熱電子MOSFET中,電場分布是不均勻的,在漏端附近會.在o()有較高電場,生成較多熱電子,其中能量足夠高的VT電子,具有較高幾率越過SiO/S勢壘,注人氧化V=-Q/CmC層,并存儲在浮柵中。這個過程可稱為溝道熱電子注人。根據其原理,它對浮柵晶體管存儲器,只能VasVm5VVr用于編程。第三種電荷轉移機制是FowlerNordheim隧穿(F-N隧穿),其過程如圖3.52(e)所示。較高柵極偏壓電場降在介質使其能帶傾斜,電子就有可能通過量子隧穿機制穿越三角勢壘,注人或移出浮柵。這種機制最早是由Fowler和Nordheim發現,其隧穿電流密度」與氧化層電場強度E的關系為=AE2exp(一B/E)，其中,A、B是與勢壘高度和氧化層中電子有效質量有關的常數。由其原理可知,隨著氧化層兩側偏壓極性的改變，隧穿電流的方向也可改變，所以,F-N隧穿既可用作編程，也可用作擦除。

第一個EPROM產品是1971年由Intel研制的2kbEPROM。當時用的浮柵晶體管是P溝器件,雖然溝道輸運載流子為空穴，但在漏端附近的高電場導致雪崩碰撞電離，產生的熱電子也能注人浮柵,這種熱電子注人又稱為雪崩電子注人。后來量產的多種EPROM芯片則采用N溝浮柵晶體管。單個浮柵晶體管就可構成EPROM的存儲單元。利用浮柵晶體管浮柵荷電狀態影響V的原理,通過施加一個中等大小柵壓,判斷是否有源漏電流,可實現讀過程。寫操作為電荷轉移過程，可分別通過溝道熱電子注人和紫外線照射放電來完成，編程用溝道熱電子注人，擦除用紫外線照射，因此，EPROM芯片需要在上方開一個透光的窗口。編程過程一般較快,約為數百微秒,擦除過程則很慢,通常需要數分鐘至數十分鐘。EPROM的優點是結構簡單,只有一個晶體管;缺點是不僅在擦除時需要專門的紫外線擦除器擦除時間長,且所有單元一起擦除,編程時又需要用一個能產生10V以上脈沖電壓的編程器。

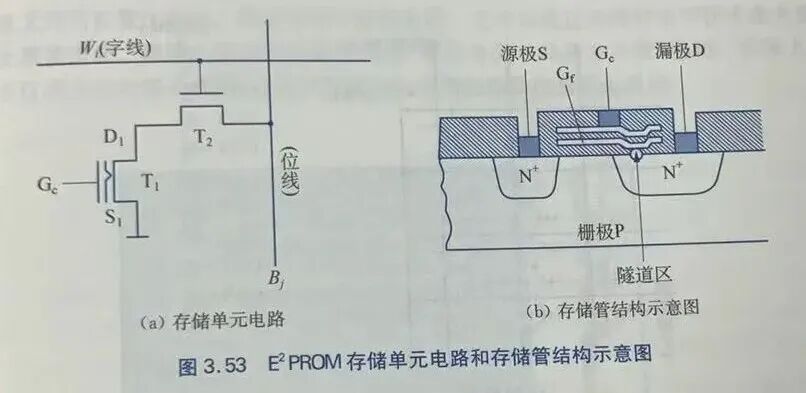

為克服EPROM的缺點，研究者發明了利用電學方法進行擦除的EPROM。EPROM的存儲單元由一個選通管和一個存儲管構成,其電路如圖3.53(a)所示。存儲管是EPROM的核心，它的基本結構與浮柵晶體管相近，只是浮柵與漏交疊區的氧化層很薄(通常在20nm以下),如圖3.53(b)所示。這個薄氧化層區域稱為隧道區,因?yàn)楫?dāng)柵-漏之間偏壓足夠高時，就會在該區域發生F-N隧穿。根據不同偏壓極性，可以完成編程和擦除。為了保護隧道區的氧化層,EPROM的存儲單元增加了一個選通管,以避免每次讀操作時字線脈沖電壓損傷存儲管隧道區氧化層,有利于延長隧道區超薄氧化層的壽命。當然,這也同時帶來了結構上的復雜,限制了集成度的提高，一般低于1Mb。EPROM讀操作通常只需要5V電壓,而編程和擦除則需要高達20V的脈沖電壓，且編程和擦除過程約需數十毫秒。EPROM的優點是可以對任意單元進行單個擦除。

3.7.6 快閃存儲器

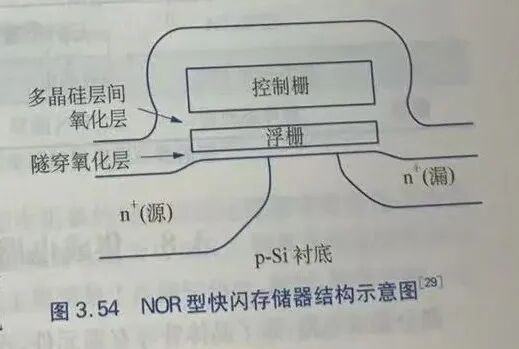

快閃存儲器是現今應用最為廣泛的非揮發存儲器。它結合EPROM結構簡單和EPROM可用電擦除的優點，發展有NOR型和NAND型兩種不同結構的高密度閃存芯片。NOR型閃存器件的基本結構如圖3.54所示[29]。它的浮柵氧化層很薄(通常為8~10nm),在適當條件下可以發生F-N隧穿，所以又稱為隧穿氧化層。NOR型閃存的讀過程與普通浮柵晶體管相同，編程也是利用溝道熱電子注人，與EPROM編程機理相同。擦除操作則利用與EPROM相同的F-N隧穿機制。當源接正電壓,而控制柵接地或接負電壓,在二者偏壓約10V條件下,可便浮柵中的電子泄放至源。由于源端接較高正電壓,可能導致源結擊穿或源表面的帶帶隧穿,所以，NO型閃存結構需采用不對稱浮柵晶體管,如圖3.54所示,源區尺寸相對要大一些,雜質濃度材度也要小一些。因此,與普通MOS晶體管相比,它的源需要額外多一道光刻工藝單獨形成由于NOR型閃存芯片是采用共源電路結構,當源接正電壓時,可以把所有存儲單元中浮柵存儲的電子同時擦除,擦除時間約為100ms。類似PROM中紫外線照射,閃存可通過一個電脈沖完成所有單元的快速擦除，快閃存儲器也因此而得名。

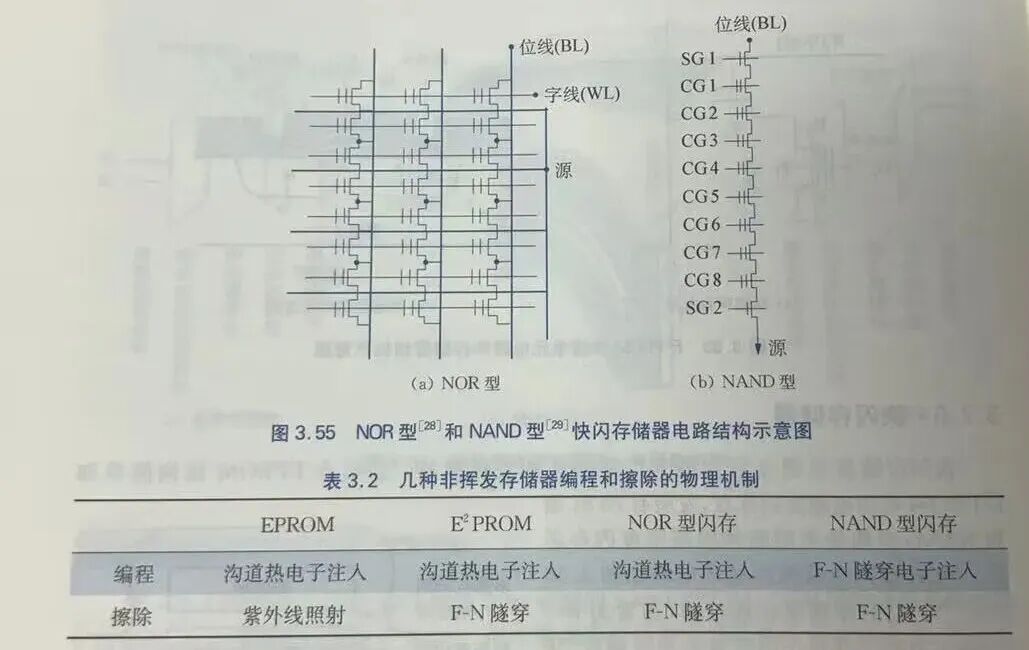

NOR型和NAND型閃存的電路結構如圖3.55所示。如果說NOR型閃存器還可以將每個存儲單元取出成為一個完整的浮柵晶體管,NAND型閃存電路則是直接將多個(8個、16個或32個)存儲單元串聯成鏈,相鄰晶體管源漏區無需接觸孔，單元尺寸比NOR型器件縮小40%,從而顯著提高存儲密度。另外，NAND型閃存的編程和擦除均利用F-N隧穿,相對于NOR型的熱電子注人編程,其編程功耗低,寫人、擦除速度也較快。由于注人是從襯底均勻地穿過隧穿氧化層，對隧穿氧化層損傷較小。NAND型閃存的缺點在于它源于其多個單元串聯結構,讀出時串聯電阻較大，因而讀取速度比NOR型閃存慢。表3.2總結了上述各種非揮發存儲器寫操作,即編程和擦除的物理機制。
