導語

今天我們來聊聊 VPD（Vertical Power Delivery，垂直供電）。

VPD 是一種面向高功率 AI 芯片的系統化供電設計思路，其核心在于將低壓大電流路徑盡量壓縮到芯片附近的垂直方向，并通過封裝內部或封裝下方的集成電壓調節器（In-Package IVR）完成最終電壓轉換。對于 AI 數據中心電源來說，VPD 能夠顯著降低 I2R 損耗、緩解焊球壓力、降低回路電感、改善瞬態噪聲，同時支撐 2:1、4:1、8:1 IVR 拓?fù)涞南到y(tǒng)優化，使芯片供電更高效、可靠且可擴展。

當然，如果我們只把 VPD 理解為“把 VRM 放到芯片旁邊”，就會嚴重低估它的價值。隨著 AI 處理器功耗升至數千瓦級，傳統板級橫向供電從主板、BGA 焊球、封裝基板到 SoC 核心的路徑，正被I2R 損耗、焊球電流、封裝面積、瞬態噪聲和電遷移約束同時卡住，供電不再是外圍問題，而是芯片、封裝、板級電源和系統架構共同決定的核心瓶頸。

圖片來源：SysPro | VPD 的問題起點，是 AI處理器 Vcore 側 I2R 損耗快速上升

今天我們要講的 VPD 技術方案，核心思路并不是追求一個單點轉換效率，而是通過In-Package IVR（封裝內集成電壓調節器）把高電流路徑縮短、把低壓大電流區盡量壓縮在 SoC 附近，同時把更高電壓、更低電流的能量傳輸路徑留給 BGA、PCB 和主板電源模塊。

這樣做的直接收益包括：降低 I2R 損耗，減輕電源路徑 EM 約束，降低回路電感，改善 AC transient 下的供電噪聲，并進一步降低 SoC 所需的 VDDMIN 余量。

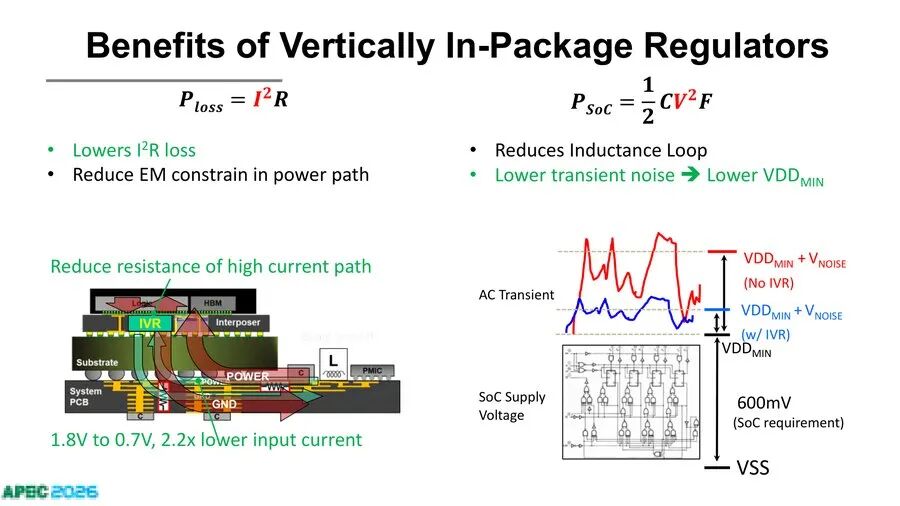

圖片來源：TSMC |In-Package IVR 通過降低高電流路徑阻抗和回路電感改善供電質量

這個問題背后的系統思考是，AI 芯片未來的供電架構，不能再只問“某個 VRM 效率是多少”，而要問轉換比應該放在哪一層？低壓大電流應該經過多長路徑？焊球數量是否還能支撐？封裝基板是否有足夠低阻互連？磁件和電容是否能進入封裝？拓?fù)溥x擇是否能兼顧效率與動態響應？

今天這篇文章會圍繞以下幾點核心展開：為什么需要 VPD？In-Package IVR 有什么收益？2:1 / 4:1 / 8:1 拓?fù)湓鯓尤∩?/strong>？以及這條路線對 AI 數據中心電源鏈條帶來的工程啟示？

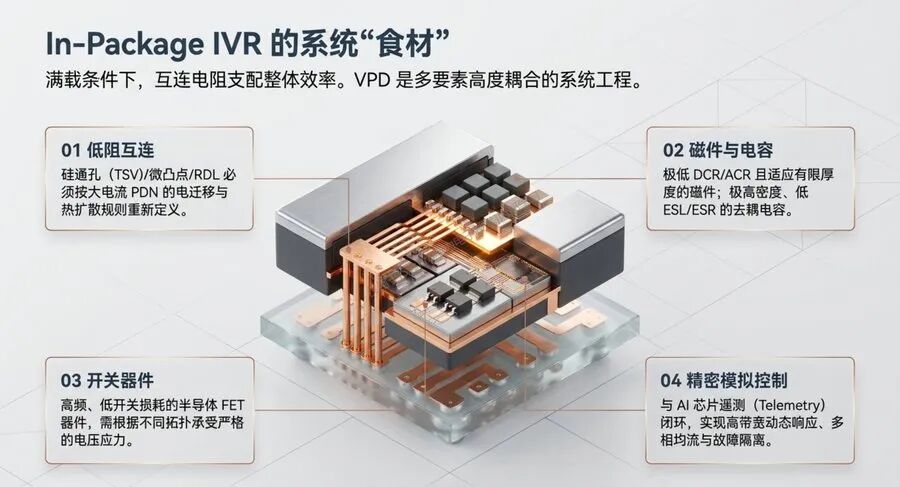

圖片來源：TSMC |VPD 不只是拓?fù)溥x擇，而是互連、磁件、電容、FET 與控制的系統組合

目錄

1. 為什么 AI 芯片供電必須走向 VPD？
1.1 電流密度與 I2R 損耗的底層矛盾｜1.2 焊球面積與封裝供電邊界｜1.3 VPD 不是電源小型化，而是供電路徑重構

2. In-Package IVR 的系統收益
2.1 高電流路徑縮短｜2.2 瞬態噪聲與 VDDMIN 下降｜2.3 BGA / CoWoS / In-Package 三種位置的損耗差異

3. 垂直堆疊與供電層級★
3.1 CoWoS 封裝內供電｜3.2 Under-Package 供電｜3.3 為什么位置決定損耗與價值

4. IVR 實現需要哪些關鍵要素？★
4.1 低阻互連與 EM 規則｜4.2 磁件、電容與開關器件｜4.3 精密模擬控制與高帶寬響應

5. 2:1 IVR：最現實的第一階段方案★
5.1 Switched Capacitor 與 Buck 的差異｜5.2 2:1 switched inductor 的工程價值｜5.3 2:1 的邊界

6. 4:1 IVR：更高輸入電壓背后的拓?fù)錂?quán)衡★
6.1 4:1 switched inductor 的問題｜6.2 3-Level Buck｜6.3 Series Capacitor Buck

7. 8:1 IVR：分層供電與混合拓?fù)?/strong>★
7.1 switch cap + switch inductor｜7.2 split location 的系統意義｜7.3 效率下降與焊球收益如何平衡

8. 對 AI 數據中心電源鏈條的工程啟示★
8.1 從 800VDC 到芯片 Vcore 的縱向鏈條｜8.2 封裝、電源、熱與可靠性協同｜8.3 對工程團隊的判斷框架

|SysPro備注：本篇01/02公開節選，其余章節完整版在知識星球中發布

1. 為什么 AI 芯片供電必須走向 VPD？

正式開始前，我們要先把問題邊界講清楚。

AI 處理器的算力擴展，本質上會把更多晶體管、更高并行度、更強 HBM 帶寬和更大的封裝集成度壓到同一個平臺里。功耗上去之后，如果核心電壓仍然維持在 0.6V～0.8V 左右，那么供電電流就會非?？鋸?。這里真正危險的不是功率數字本身，而是低電壓、大電流、長路徑同時出現。

圖片來源：TSMC |AI供電的系統級重構- 垂直供電與封裝內IVR全景解析

在這種條件下，供電路徑上的任何微小電阻都會被 I2R 放大。

I 增加一倍，損耗不是增加一倍，而是增加四倍。AI 芯片電源系統由此進入一個很不舒服的區間：繼續從板級 VRM 直接向 Vcore 輸送低壓大電流，會讓BGA、封裝基板、RDL、power grid和PCB 銅層承受越來越高的電流密度。

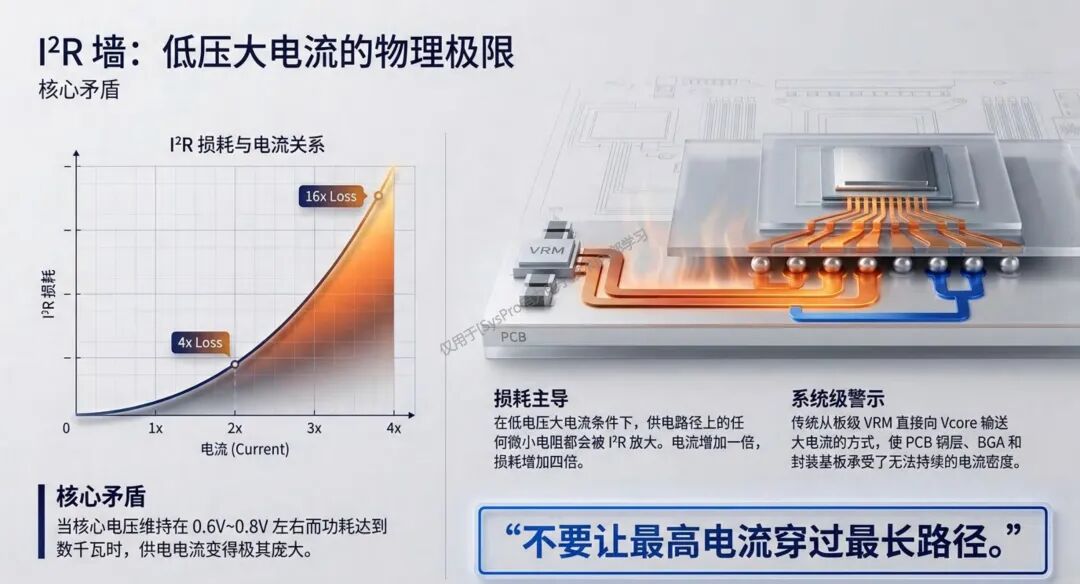

圖片來源：SysPro | AI 處理器 Vcore側 I2R 損耗隨年份呈指數級上升趨勢

1.1 電流密度與 I2R 損耗的底層矛盾

再來看下傳統電源路徑。從工程角度看，傳統電源路徑最大問題是把“電壓轉換”放得太遠，把“低壓大電流”拉得太長。

主板上的電源模塊可能具備不錯的轉換效率，但輸出一旦變成 0.65V 或 0.7V 的大電流，就必須穿過 PCB、BGA、substrate、interposer，再進入 SoC。這個路徑里每一段都有等效電阻，每一段都會產生導通損耗。

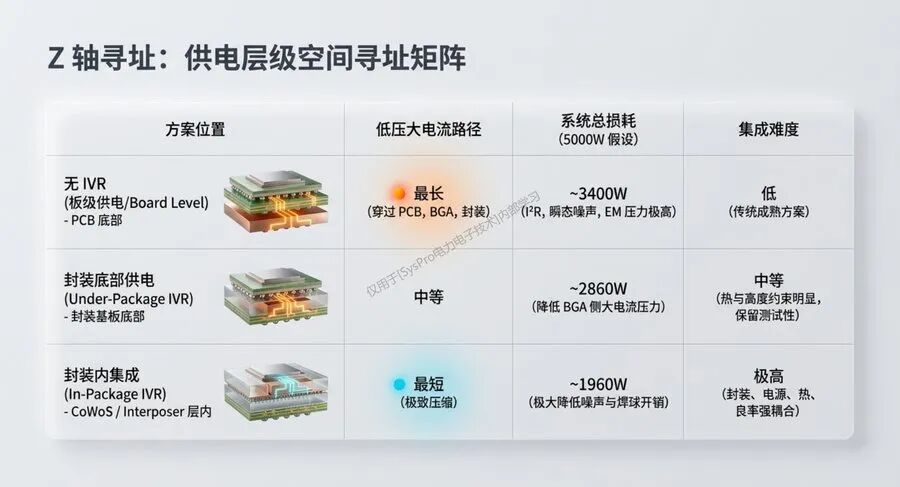

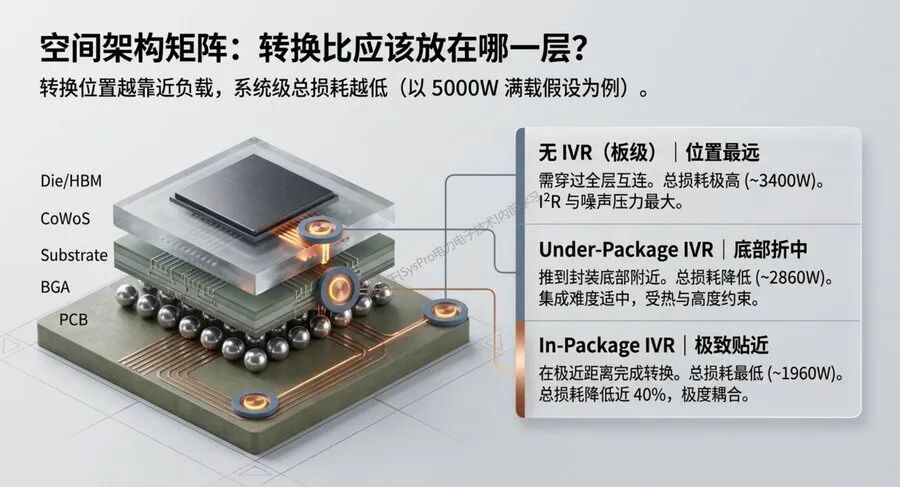

圖片來源：TSMC | Z軸尋址：供電層級空間尋址矩陣

這里面需要關注的重點是：AI 芯片供電的損耗并不只發生在電源模塊內部，而是發生在整條 PDN 路徑上。如果工程團隊只盯 VRM 本體效率，而不計算封裝、焊球和互連的路徑損耗，就會低估 VPD 的價值。

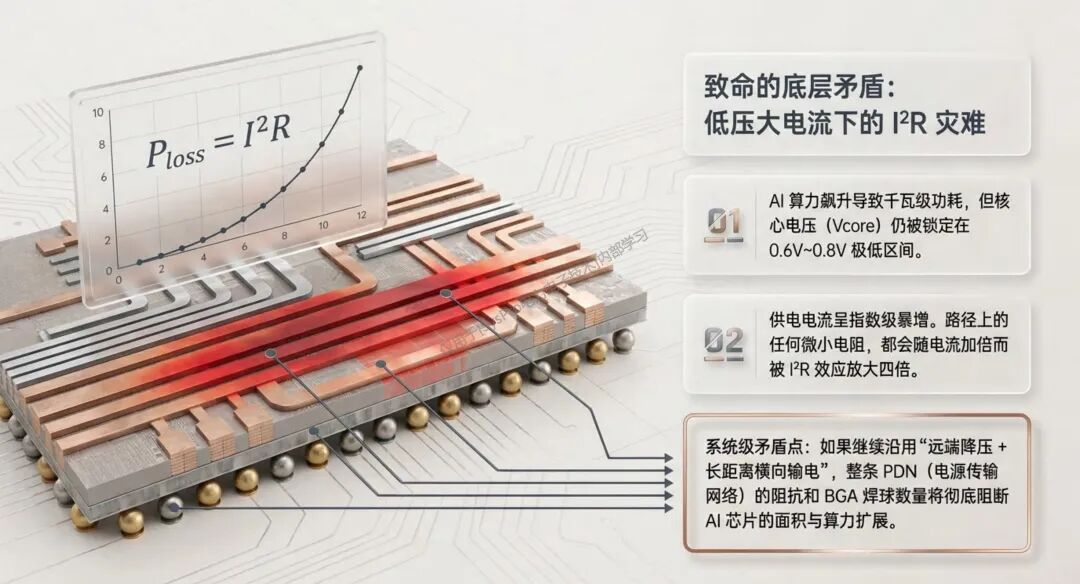

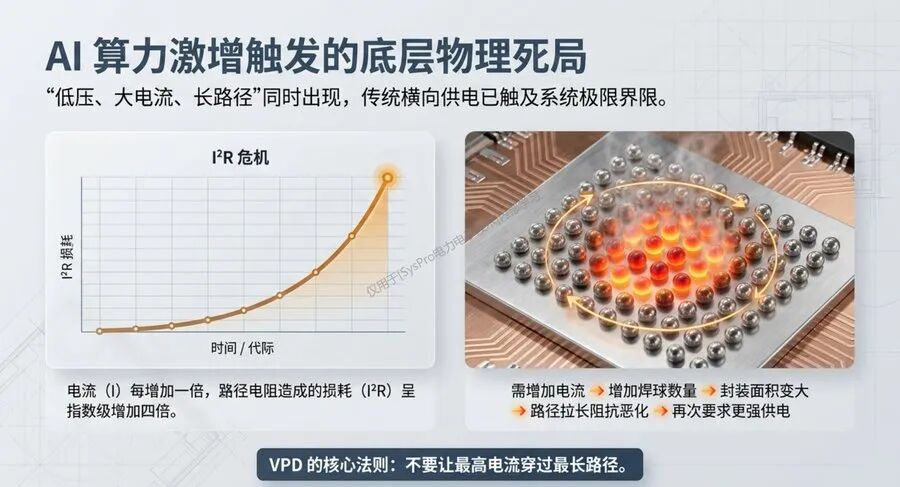

圖片來源：TSMC | AI算力激增觸發的底層物理死局

SysPro 備注：為什么 I2R 是“系統級矛盾”？

I2R 損耗的關鍵不在 R 單獨有多大，而在 I 被低壓大功率需求推到很高之后，路徑電阻立刻變成主導項。所以，VPD 的核心底層邏輯就是：不要讓最高電流穿過最長路徑。

1.2 焊球面積與封裝供電邊界

此外，第二個矛盾是焊球。

BGA solder ball 的電流能力并不是無限的，它受到熱機械應力、電遷移、封裝可靠性和焊點結構的約束。電流繼續上升，最直接的補救辦法就是增加更多 power / ground balls。但焊球數量一增加，封裝 footprint 就會變大，電源路徑阻抗又會進一步惡化。

圖片來源：TSMC |焊球瓶頸量化

這就形成了一個典型的負反饋：為了送更多電流，需要更多焊球 -> 更多焊球帶來更大面積 -> 更大面積帶來更長、更高阻的供電路徑 -> 更高路徑損耗又要求更強供電能力。

直至到某個節點，為了給 die 供電所需的面積會接近甚至超過 die 本身面積，這就是傳統橫向供電難以繼續線性擴展的原因。

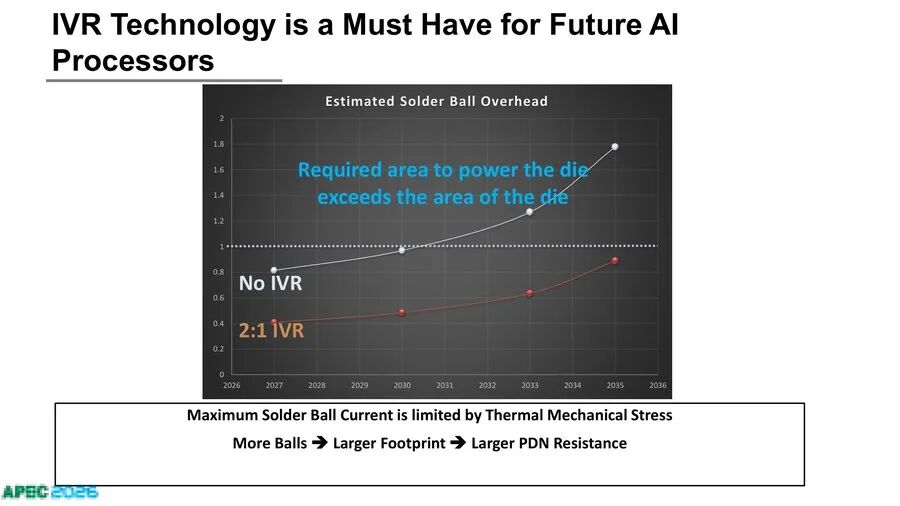

圖片來源：TSMC |無 IVR 與 2:1 IVR 下的 solder ball overhead 對比，顯示焊球面積瓶頸

1.3 VPD 不是電源小型化，而是供電路徑重構

所以 VPD 的關鍵并不是“電源模塊做得更小”，而是把電壓轉換的位置向芯片側移動，讓更高電壓、更低電流通過 BGA 和封裝大路徑，再在接近 SoC 的位置轉換成低壓大電流。

如果讓我一句話來概括的話：VPD 是用空間位置換電氣損耗，用封裝復雜度換系統可擴展性！

圖片來源：TSMC |In-Package IVR的系統收益

這也是為什么 VPD 必須和 advanced packaging 放在一起看。

沒有低阻 interposer、RDL、micro-bump、先進基板和高密度互連，垂直供電就沒有足夠好的電氣收益；沒有高密度電容、低損耗磁件、低 Rds(on) FET 和高帶寬控制，封裝內 IVR 也很難真正成立。

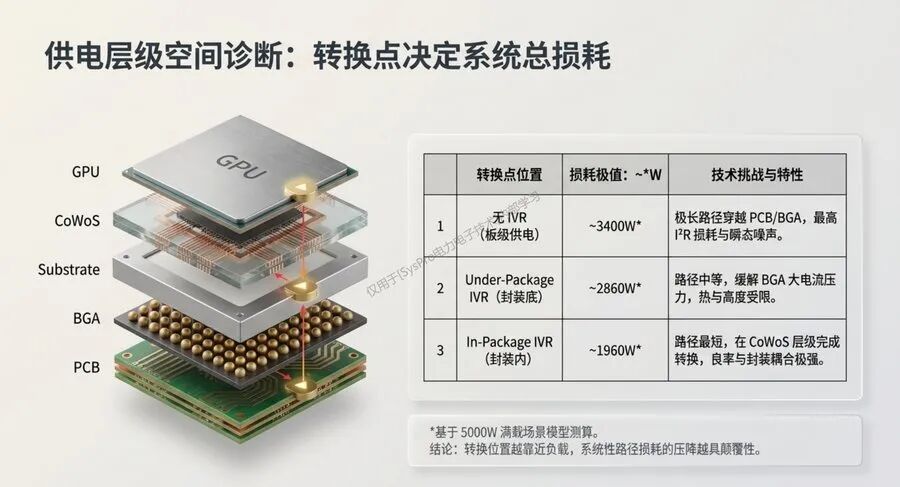

圖片來源：TSMC |CoWoS封裝內供電位置

2. In-Package IVR 的系統收益

上面，我們?cè)诿鞔_了 AI 芯片供電面臨的路徑損耗、焊球限制和瞬態噪聲等核心瓶頸之后，我們需要問一個系統性問題：如何讓高電流供電既可控又高效，同時兼顧封裝和板級約束？

答案就是:In-Package IVR（封裝內集成電壓調節器），它也是本文核心對象VPD 的關鍵技術實現之一.

相比傳統板級 VRM，In-Package IVR 把低壓大電流轉換靠近 SoC 核心，直接縮短電流路徑，降低路徑損耗和回路電感，同時減輕焊球和封裝壓力。這種方案不僅是局部?jī)?yōu)化，而是 從系統層面重新定義 AI 芯片供電鏈條的工程方法。

因此，接下來我們重點分析In-Package IVR 的兩層系統收益，并展示它如何在實際工程中緩解 VPD 面臨的主要瓶頸，為后續 2:1 / 4:1 / 8:1 拓?fù)溥x擇提供參考。

圖片來源：TSMC |封裝內垂直電壓調節器可降低 I2R 損耗、回路電感與瞬態噪聲

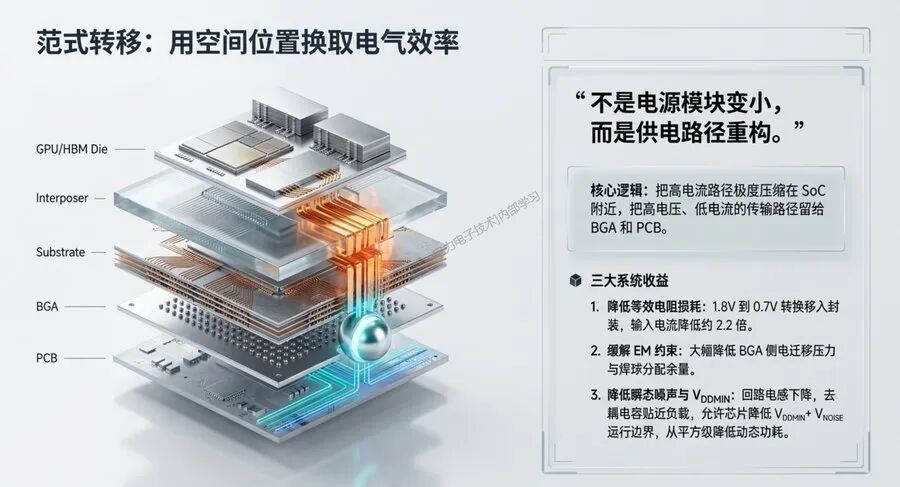

圖：范式轉移：用空間位置換取電氣效率

2.1 高電流路徑縮短...

2.2 瞬態噪聲與 VDDMIN 下降...

2.3 BGA / CoWoS / In-Package 三種位置的損耗差異...

3. 垂直堆疊與供電層級：完整版繼續展開

前兩章把VPD 的底層矛盾和In-Package IVR 的系統收益講清楚。真正進入工程方案后，還需要繼續拆解 CoWoS / Under-Package 的位置差異、IVR 所需關鍵設計要素（元器件/核心參數）、2:1 / 4:1 / 8:1 拓?fù)淙∩?/strong>，以及這些方案對 AI 數據中心從 800VDC 到 Vcore 縱向電源鏈條的影響。

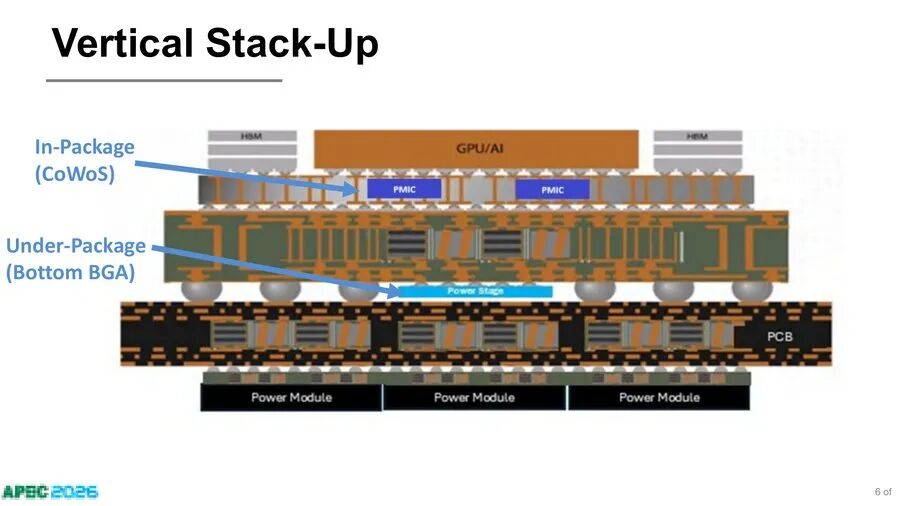

圖片來源：TSMC | AI 處理器垂直堆疊中的 In-Package 與 Under-Package 供電位置

完整版導航

后面的 03–08 章，在知識星球完整版繼續展開

公開節選部分已經把VPD 為什么出現、In-Package IVR 為什么有系統收益講清楚。完整版會繼續把封裝位置、關鍵器件、2:1 / 4:1 / 8:1 拓?fù)浜?AI 數據中心電源鏈條展開。

03 垂直堆疊與供電層級

3.1 CoWoS 封裝內供電｜3.2 Under-Package 供電｜3.3 為什么位置決定損耗與價值

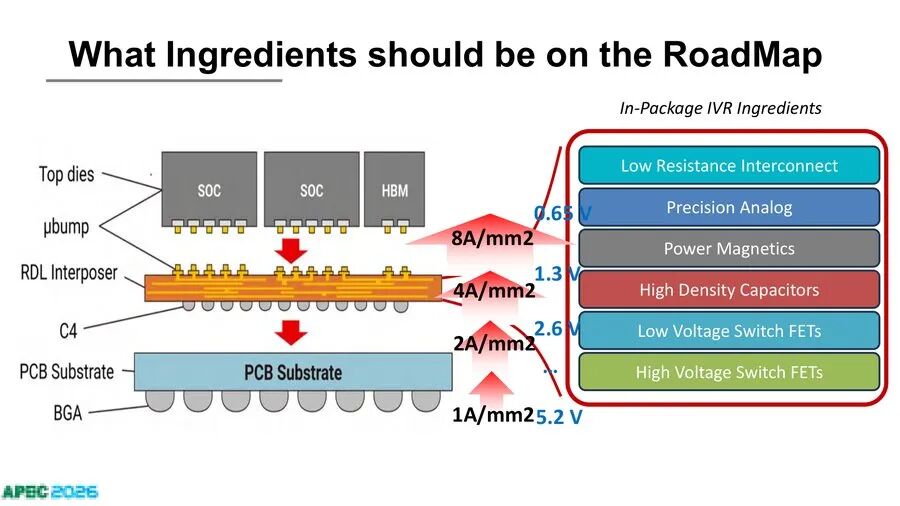

圖片來源：TSMC， APEC2026

04 IVR 實現需要哪些關鍵設計要素？

4.1 低阻互連與 EM 規則｜4.2 磁件、電容與開關器件｜4.3 精密模擬控制與高帶寬響應

圖片來源：TSMC， APEC2026

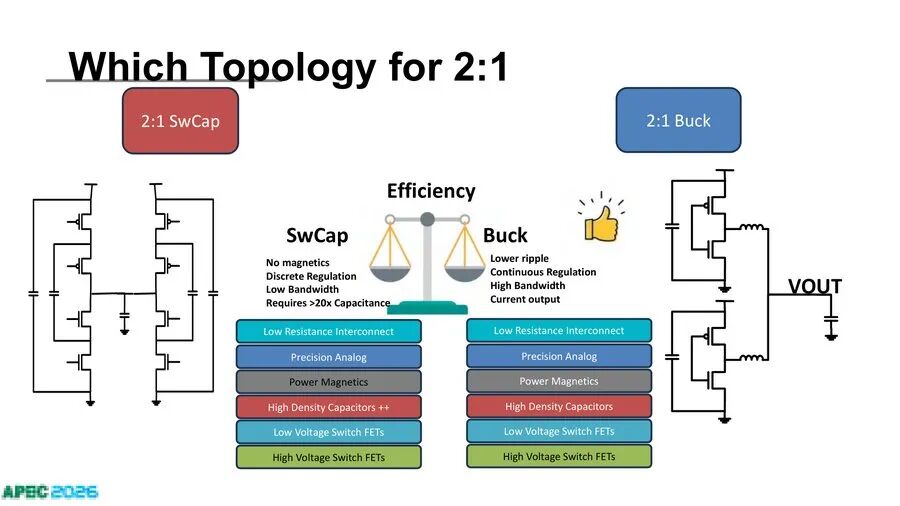

05 2:1 IVR：最現實的第一階段方案

5.1 Switched Capacitor 與 Buck 的差異｜5.2 2:1 switched inductor 的工程價值｜5.3 2:1 的邊界

圖片來源：TSMC， APEC2026

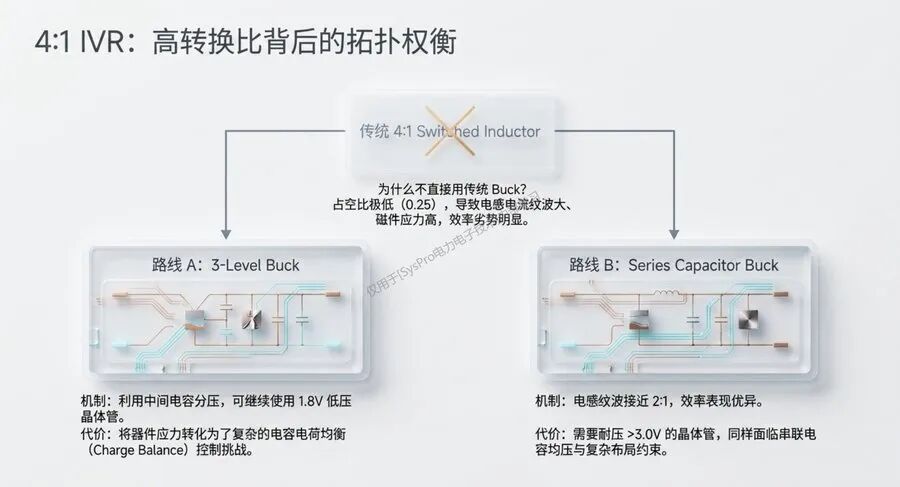

06 4:1 IVR：更高輸入電壓背后的拓?fù)錂?quán)衡

6.1 4:1 switched inductor 的問題｜6.2 3-Level Buck｜6.3 Series Capacitor Buck

07 8:1 IVR：分層供電與混合拓?fù)?/strong>

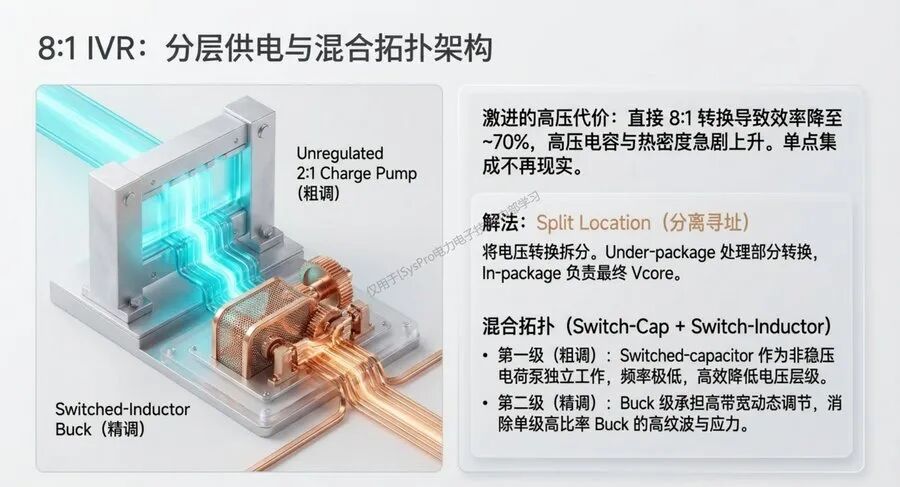

7.1 switch cap + switch inductor｜7.2 split location 的系統意義｜7.3 效率下降與焊球收益如何平衡

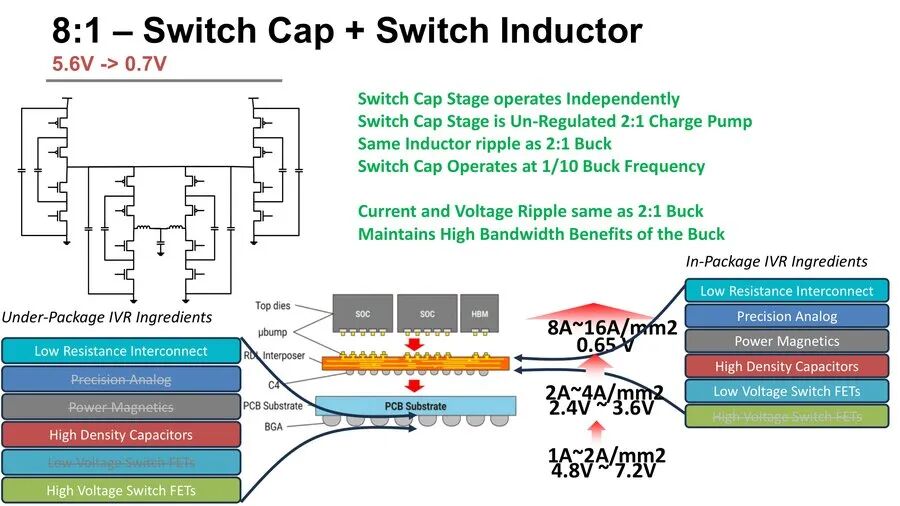

圖片來源：TSMC， APEC2026

圖片來源：SysPro前瞻技術調研

08 對 AI 數據中心電源鏈條的工程啟示

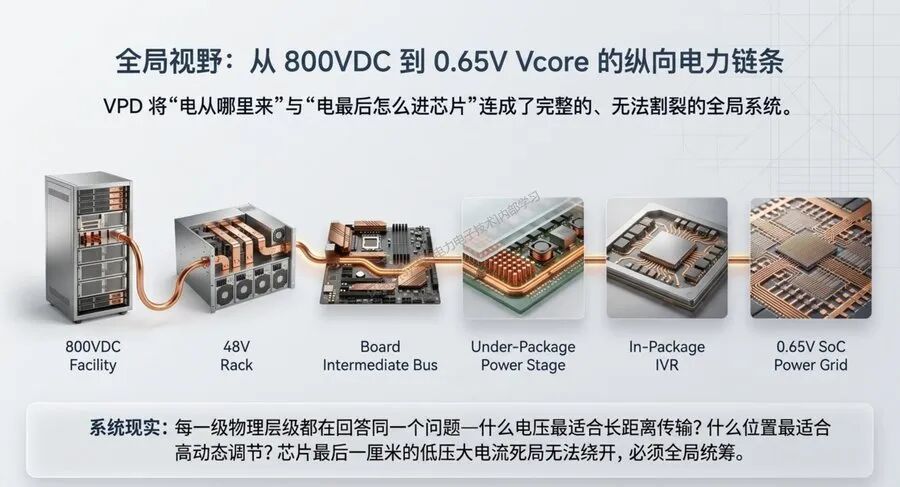

8.1 從 800VDC 到芯片 Vcore 的縱向鏈條｜8.2 封裝、電源、熱與可靠性協同｜8.3 對工程團隊的判斷框架

圖片來源：SysPro前瞻技術調研
