一、項目背景與痛點

某化工企業一套運行近十年的DCS配套裝置，核心控制單元為西門子S7-300 PLC，僅支持MPI/DP通訊。隨著裝置智能化改造推進，原有通訊方式已成為生產瓶頸：

1. 跨代通訊壁壘：新增的西門子S7-1200 PLC負責關鍵工藝參數采集，卻因S7-300無原生以太網接口，無法實現數據實時交互，導致上下游裝置數據割裂，操作員無法全面掌握生產狀態。

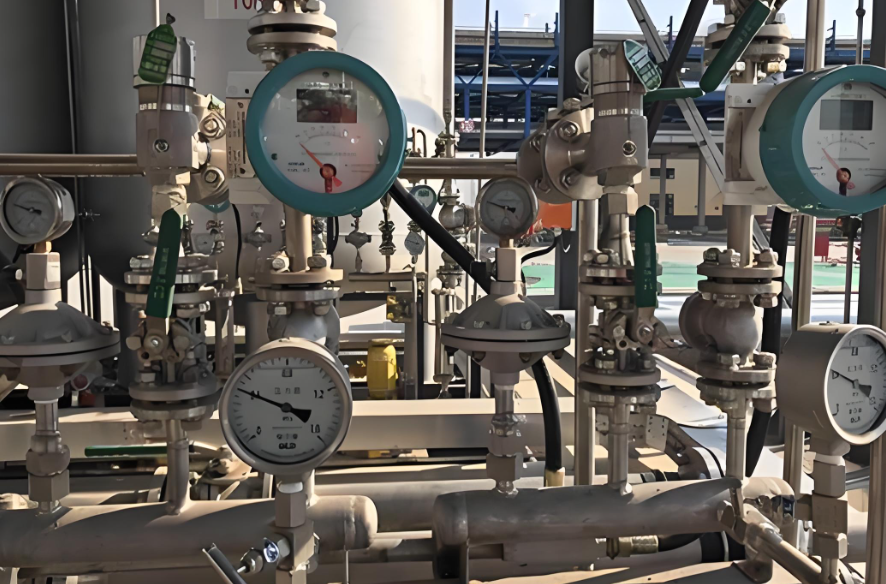

2. Modbus設備接入困難：裝置內多臺Modbus RTU（485）協議的壓力變送器、流量儀表，需通過額外模塊轉接，布線復雜且故障率高，影響數據采集精度。

3. 遠程運維能力缺失：傳統MPI/DP通訊距離短、速率低，上位機僅能在中控室本地監控，無法遠程對S7-300 PLC進行程序修改、故障診斷，緊急情況下響應滯后。

二、解決方案：捷米特ETH-S7300-JM02 Plus橋接型以太網處理器

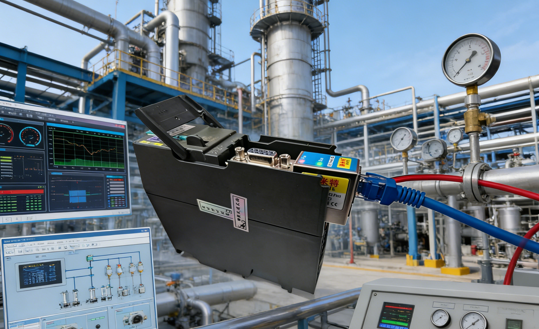

為破解通訊困局，企業選用捷米特（JIEMITE）ETH-S7300-JM02 Plus橋接型以太網處理器，作為S7-300 PLC與現代工業網絡的核心橋梁。

核心功能亮點

- 雙協議靈活適配：模塊頂端九針口支持Modbus RTU（485）協議，可直接接入現場儀表、變頻器；網口支持Modbus TCP協議，可作為主站或從站，實現與S7-1200/1500 PLC、上位機的雙向數據交換。

- 無縫替代原廠模塊：可直接替代西門子CP341 Modbus通訊模塊與CP343-1以太網模塊，無需修改原有PLC程序，大幅降低改造難度與成本。

- 雙向數據透明傳輸：實現S7-300 PLC與以太網設備、Modbus設備之間的數據透明傳輸，支持遠程程序上下載與實時數據采集。

三、實施過程與效果

實施步驟

1. 硬件部署：將捷米特ETH-S7300-JM02 Plus的MPI/DP接口與S7-300 PLC直接連接；頂端九針口接入Modbus RTU儀表；網口接入車間以太網交換機，連接S7-1200 PLC、上位機與DCS系統。

2. 參數配置：通過專用軟件設置模塊IP地址，匹配Modbus RTU通訊參數（波特率、校驗位等），并映射S7-300 PLC數據區至以太網及Modbus設備。

3. 聯調測試：無需修改S7-300 PLC程序，僅在上位機與S7-1200 PLC側配置Modbus TCP通訊參數，即可實現數據實時交互與遠程監控。

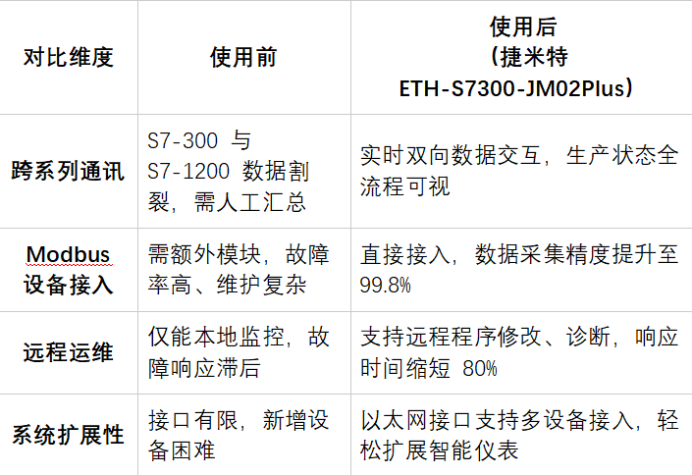

使用前后對比

四、項目總結

通過引入捷米特ETH-S7300-JM02 Plus，該化工企業成功打通了老舊S7-300 PLC與現代工業網絡的通訊壁壘，實現了生產數據的全流程貫通與遠程運維能力升級。

該方案不僅解決了數據孤島、設備接入復雜及遠程運維滯后等核心痛點，還通過模塊的多功能集成，將改造周期縮短至3天，成本降低40%。捷米特ETH-S7300-JM02 Plus以其穩定可靠的性能，成為老舊化工裝置智能化改造的優選方案。

相關技術交流請給邵工留言
