一、項目背景與痛點

某制造企業的自動化產線采用西門子S7-300 PLC作為核心控制單元，長期面臨以下通訊瓶頸：

1. 跨代通訊障礙：產線升級后新增的西門子S7-1500 PLC 及上位機系統，無法與原有S7-300 PLC直接進行以太網通訊，導致數據孤島，生產數據無法實時打通。

2. 監控與運維受限：上位機（PC）和HMI人機界面無法通過以太網對S7-300 PLC進行遠程監控、程序修改或數據采集，運維效率低下，故障排查依賴現場操作。

3. 外設接入困難：產線中的Modbus RTU（485）從站設備（如儀表、傳感器）無法直接接入S7-300 PLC的通訊網絡，數據采集需要額外的硬件和復雜配置。

這些問題嚴重制約了產線的智能化升級和生產效率提升，亟需一套高效、可靠的解決方案。

二、解決方案：捷米特ETH-S7300-JM02 Plus橋接型以太網處理器

為解決上述痛點，企業引入了捷米特（JIEMITE）ETH-S7300-JM02 Plus 橋接型以太網處理器，通過該模塊實現S7-300 PLC的以太網通訊升級。

核心功能亮點

1. 雙協議橋接能力：模塊頂端九針口支持Modbus RTU（485）協議，可直接接入Modbus RTU從站設備；網口支持Modbus TCP協議，可與西門子S7-1500 PLC、上位機（PC）、DCS系統等以太網設備通訊。

2. 主/從站靈活切換：模塊可配置為Modbus主站或從站模式，既能主動采集Modbus RTU設備數據，又能作為從站響應上位機或其他PLC的讀寫請求，實現雙向數據交互。

3. 替代傳統通訊模塊：可替代西門子CP341、CP343-1等專用通訊模塊，無需額外編程，大幅降低硬件成本和配置復雜度。

4. 遠程運維支持：支持通過以太網對S7-300 PLC進行程序上下載、在線監控和故障診斷，實現遠程運維，減少現場干預。

三、實施過程與效果

實施步驟

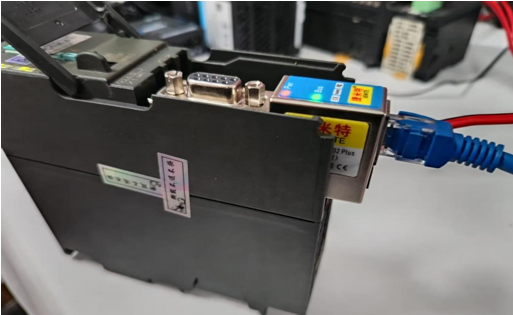

1. 硬件安裝：將捷米特ETH-S7300-JM02 Plus模塊通過MPI/DP接口與西門子S7-300 PLC連接，模塊網口接入產線以太網交換機，九針口接入Modbus RTU（485）從站設備。

2. 參數配置：通過模塊配置軟件設置IP地址、通訊協議（Modbus TCP/RTU）、主/從站模式等參數，映射S7-300 PLC的數據區與以太網通訊數據區。

3. 系統聯調：測試S7-300 PLC與S7-1500 PLC、上位機、Modbus RTU設備之間的數據交互，驗證數據實時性和穩定性，優化通訊周期。

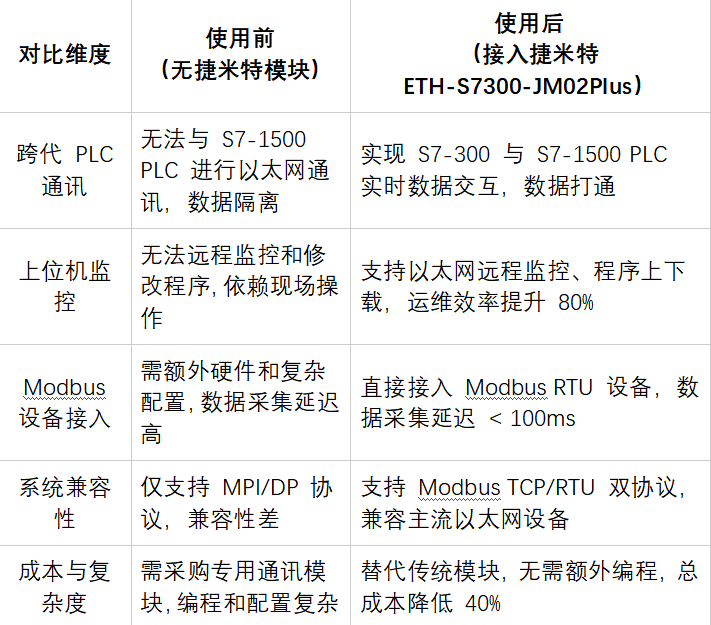

使用前后對比

四、項目價值

通過引入捷米特ETH-S7300-JM02 Plus以太網通訊處理器，企業成功實現了西門子S7-300 PLC的以太網通訊升級，解決了跨代PLC通訊、遠程監控和外設接入等核心痛點，具體價值包括：

1.生產效率提升：數據實時打通后，產線OEE（設備綜合效率）提升15%，生產計劃執行準確率提升至98%。

2.運維成本降低：遠程運維減少了80%的現場故障排查時間，年運維成本降低30萬元。

3.系統擴展性增強：為后續產線智能化升級（如工業互聯網平臺接入、AI質量檢測）奠定了通訊基礎，保護了現有硬件投資。

捷米特ETH-S7300-JM02 Plus以其高效的橋接能力和靈活的協議支持，成為西門子S7-300 PLC以太網升級的理想選擇，為傳統制造業的智能化轉型提供了可靠的技術支撐。
