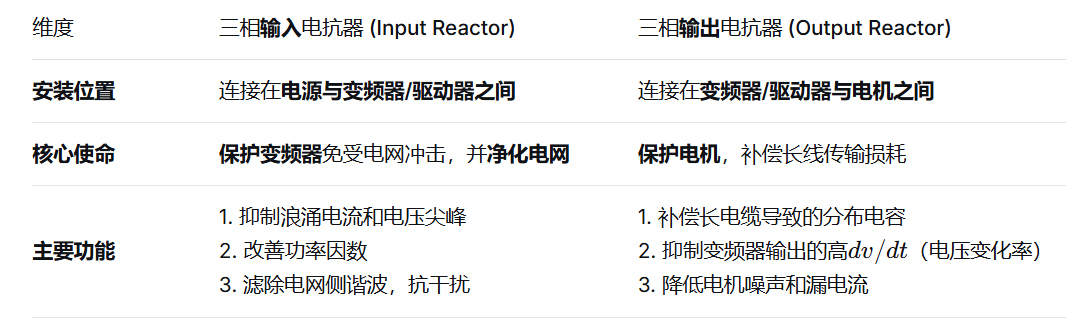

在工業自動化系統中，三相輸入和輸出電抗器是保障變頻器和電機穩定、高效運行的關鍵組件。它們雖然都是電感元件，但由于安裝位置不同，其作用和保護對象也大相徑庭。

輸入電抗器（進線電抗器）

輸入電抗器串聯在電網與變頻器的輸入端之間，主要扮演“凈化器”和“守護者”的角色，旨在保護變頻器并減少對電網的污染。

抑制諧波污染
變頻器的整流電路在工作時會產生大量高次諧波（如5次、7次諧波），這些諧波會注入電網，導致電壓畸變，影響同一電網上其他精密設備的正常運行。輸入電抗器利用其感抗特性，能有效限制高頻諧波電流，將總諧波畸變率（THD）顯著降低30%-50%。

抵御電網浪涌和尖峰
當電網中出現因雷擊、大型設備啟停等原因造成的瞬時過電壓或電壓尖峰時，輸入電抗器可以延緩電壓的突變速率（du/dt），吸收部分能量，從而保護變頻器內部的整流橋和直流母線電容免受沖擊損壞。

限制上電沖擊電流
在變頻器上電的瞬間，其內部的大容量濾波電容相當于短路，會產生巨大的沖擊電流。輸入電抗器可以有效限制這個浪涌電流，保護整流器件和前端斷路器。

平衡三相輸入電壓
在電網三相電壓不平衡度較高的場合，輸入電抗器的阻抗特性可以起到補償作用，改善相間差異，防止變頻器因缺相或不平衡而誤動作。

應用場景

電源變壓器容量遠大于變頻器容量（例如超過10倍）時。

同一供電母線上連接有對電能質量敏感的精密設備（如醫療CT機、實驗室儀器）。

電網電壓波動頻繁或三相嚴重不平衡的地區。

多臺變頻器并聯運行的系統。

輸出電抗器（出線電抗器）

輸出電抗器安裝在變頻器的輸出端與電機之間，主要作為電機的“保護傘”，解決變頻器PWM輸出帶來的問題。

降低電壓變化率（dv/dt）
變頻器輸出的是脈寬調制（PWM）波，其電壓上升沿非常陡峭（dv/dt值很高）。這種快速變化的電壓會加速電機繞組絕緣的老化。輸出電抗器通過平滑電壓波形，將dv/dt控制在安全范圍內，可延長電機壽命2-3倍。

抑制長線傳輸?shù)碾妷悍瓷?/strong>
當變頻器與電機之間的電纜較長（通常超過50-100米）時，由于阻抗不匹配，會在電機端子處產生行波反射，形成遠高于變頻器輸出電壓的尖峰，極易擊穿電機絕緣。輸出電抗器能有效抑制這種反射過電壓現象。
