隨著筆記本電腦、工業顯示、高刷新率屏幕以及超薄終端設備不斷向輕薄化、高速化發展，內部高速互連對于線束組件提出了更高要求。尤其是在eDP、LVDS、MIPI以及高速顯示模組場景中，micro coaxial cable（極細同軸線束）已經成為主流方案之一。I-PEX 82443-100B-02-D 作為 CABLINE-SS 系列中的35Pin極細同軸線束方案，憑借小型化結構、高速傳輸能力以及優異的布線柔性，在超薄設備內部互連中擁有較高應用熱度。

一、I-PEX 82443-100B-02-D結構特點解析

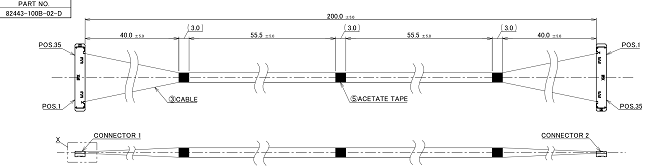

I-PEX 82443-100B-02-D 屬于 CABLINE-SS 系列評估型極細同軸線束，采用35Pin設計，適用于高密度高速信號傳輸場景。該系列主要面向超薄設備內部連接，支持micro coaxial cable結構，能夠滿足高頻高速信號下的穩定傳輸需求；從結構上看，其核心特點包括：
(1). 0.4mm Pitch超細間距設計，
(2). Right Angle水平出線結構，
(3). 小型化窄深度連接方案，
(4). 適用于轉軸穿線與超薄屏線設計，
(5). 支持16Gbps/Lane級別高速傳輸；
在顯示模組內部，由于空間越來越緊湊，傳統線束已經很難兼顧高速性能與彎折空間，而35Pin極細同軸線束能夠有效降低布線厚度，同時改善高速信號完整性問題，因此在eDP屏線、高速工控顯示以及輕薄終端中應用較多。

二、I-PEX 20373-R35T-06連接器型號解析
該線束方案中使用的連接器型號為：20373-R35T-06。其屬于 I-PEX CABLINE-SS 系列高速微型連接器，主要面向極細同軸線應用；20373-R35T-06 的特點主要體現在以下幾個方面：
2.1、35Pin高密度設計，
2.2、0.4mm Pitch小型化結構，，
2.3、支持高速差分信號傳輸
2.4、適配micro coaxial cable，
2.5、適用于超薄顯示設備內部連接；
此外，該系列連接器采用了I-PEX較有代表性的W-point接觸結構，相比傳統單點接觸方式，其接觸穩定性更高，可有效降低震動、微位移以及長期使用帶來的接觸不良風險；從實際應用角度來看，20373-R35T-06 更適合：eDP顯示屏線、OLED顯示模組、工業顯示設備、輕薄筆記本內部高速連接、小轉軸穿線結構。
對于高速顯示系統而言，連接器本身的阻抗一致性與端接穩定性，對整套極細同軸線束的SI性能影響非常明顯，這也是 CABLINE-SS 系列在高速顯示領域持續被采用的重要原因之一。

三、選型和兼容與替代方案參考及建議
在實際項目開發過程中，35Pin極細同軸線束的選型通常需要綜合考慮以下幾個方面：
3.1、Pin數與協議匹配
35Pin方案通常適用于：eDP高速顯示、多Lane差分信號、工業高速顯示模組、部分定制化顯示系統；如果實際傳輸Lane數量更多，可考慮40Pin或50Pin方案；若空間進一步受限，則可以選擇14Pin、20Pin等更小Pin數方案。
3.2、線規與柔性需求
目前 CABLINE-SS 系列常見支持：AWG36、AWG38、AWG40、AWG42；其中AWG40在輕薄設備中較為常見，可兼顧柔性與高速性能。
3.3、、兼容與替代建議
對于部分項目而言，如果原廠交期較長或成本控制要求較高，可考慮兼容型極細同軸線束方案。當前行業內已有部分廠家能夠?qū)崿F(xiàn)：兼容20373-R35T-06接口結構、Pin定義、線序方案、支持高速阻抗控制、支持定制長度與EMI優化；我們也可提供 82443-100B-02-D 對應的替代型極細同軸線束組件方案，可根據客戶設備空間、線長、屏蔽結構以及高速性能要求進行定制化生產，適用于顯示模組、工控設備及高速內部連接項目。

四、35Pin極細同軸線束的行業應用趨勢
隨著AI PC、高刷新率顯示器、Mini LED以及超薄工業設備快速發展，內部高速互連正在持續向“小型化+高速化”方向演進；相比傳統LVDS時代，當前eDP、MIPI等高速協議對于：插損、回波損耗、串?dāng)_、EMI控制、彎折可靠性提出了更高要求。
而micro coaxial cable由于具備：更好的屏蔽性能、更穩定的阻抗控制、更強的抗干擾能力、更優的彎折性能，因此逐漸成為高速顯示互連中的重要方案之一；I-PEX 82443-100B-02-D 這類35Pin極細同軸線束，本質上正是面向這一高速內部互連趨勢而設計的典型產品。

I-PEX 82443-100B-02-D 35Pin極細同軸線束兼顧了高速性能、小型化結構以及柔性布線需求，尤其適用于超薄顯示設備、高速eDP屏線以及工業顯示內部連接場景；配合20373-R35T-06高速連接器，其在高速信號完整性、空間利用率以及長期連接可靠性方面均具備較好的應用價值。
