在上一篇《RkAi架構篇》中，我們搭建了RkAi子系統的整體框架：Binder Service注冊、AIDL接口設計、客戶端API封裝。

本篇我們來追蹤兩條完整的數據流：

?ASR上行：麥克風采集的音頻數據→ AudioFlinger → JNI → Java服務端→ App回調

?LLM下行：App發送的文本消息→ Binder →服務端廣播→各監聽器

并深入分析JNI層的實現細節、線程模型、以及性能瓶頸。

思維導圖

1.前置知識

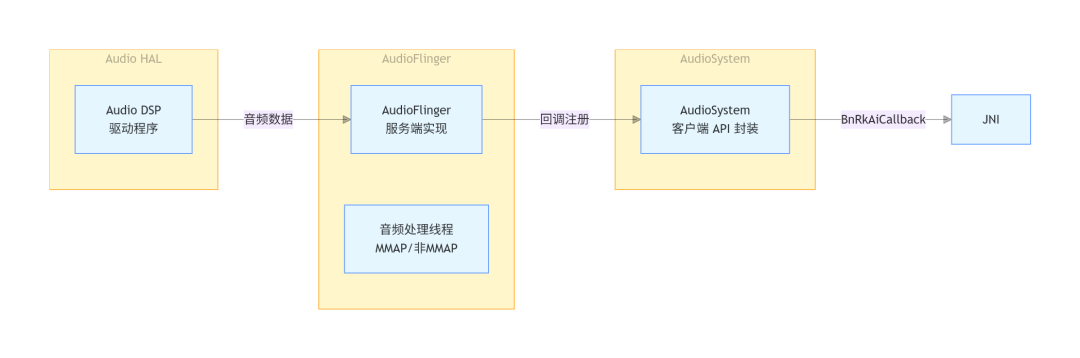

1.1 Android音頻系統概覽

Android音頻系統的核心構件：

?AudioFlinger：音頻系統的服務端，管理音頻輸入輸出流

?AudioSystem：封裝AudioFlinger的客戶端API，包括回調注冊

?BnRkAiCallback：RK自定義的Binder回調接口，用于從音頻HAL實時獲取語音數據

1.2 JNI的JNI_OnLoad機制

當Java代碼調用System.loadLibrary()時，Native庫的JNI_OnLoad()會被自動調用。該函數有兩個職責：

1.通過RegisterNatives()注冊Java native方法的C實現

2.緩存jmethodID/jfieldID，避免運行時重復查找

// onload.cppextern"C"jintJNI_OnLoad(JavaVM* vm,void*) { register_com_android_server_RkAiManagerService(env); register_com_android_server_rkdisplay_RkDisplayModes(env); returnJNI_VERSION_1_4;}

2. ASR上行數據路徑（Native → Java → App）

這是RkAi當前唯一激活的通路。麥克風采集到的音頻數據經過層層傳遞，最終到達應用層的OnRkAiListener。

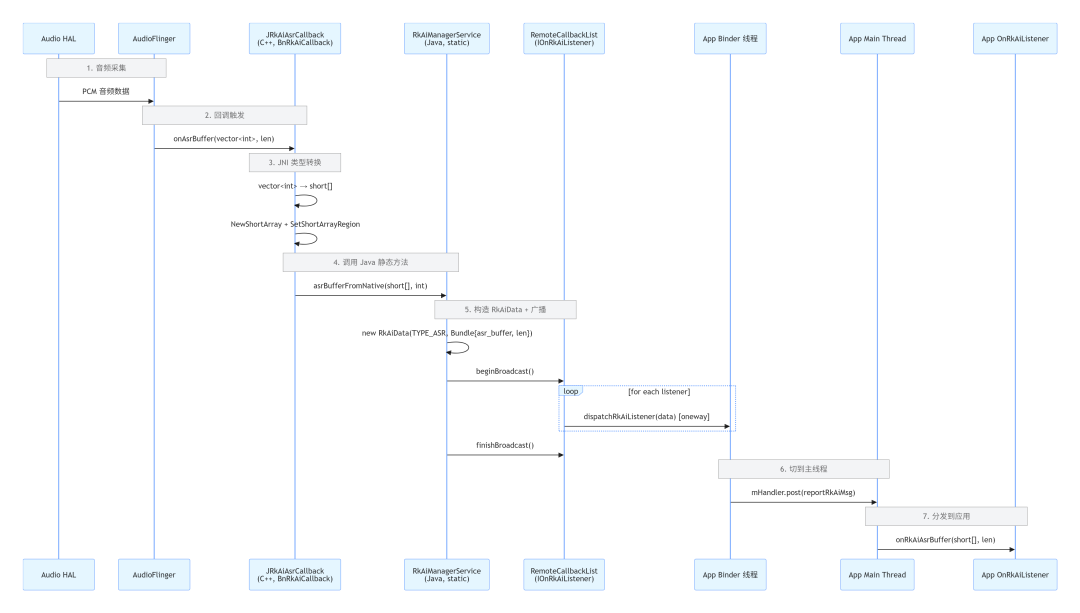

2.1完整路徑圖

2.2第①步：音頻采集與回調注冊

RkAi服務啟動時，nativeInit(true)做了兩件事：

// com_android_server_RkAiManagerService.cppstaticintnativeInit(JNIEnv* env, jobject obj, jboolean supportAsr){ if(supportAsr) {    mRkAiAsrCallback = sp::make();    AudioSystem::setRkAiCallback(mRkAiAsrCallback);  } return1;}

關鍵點：

?JRkAiAsrCallback繼承自BnRkAiCallback（Android Binder框架的Native端實現）

?通過AudioSystem::setRkAiCallback()注冊到AudioFlinger

?AudioFlinger在有音頻輸入時，回調onAsrBuffer()

2.3第②步：JNI回調與類型轉換

這是最核心的C++代碼：

// JRkAiAsrCallback 的構造函數JRkAiAsrCallback() {  env = AndroidRuntime::getJNIEnv();  clazz = env->FindClass("com/android/server/RkAiManagerService");}// onAsrBuffer 回調binder::StatusonAsrBuffer(conststd::vector& buffer,int32_tlen)override{  JNIEnv* env = AndroidRuntime::getJNIEnv();  jshortArray jArray = env->NewShortArray(len);  jshort *jBuffer =newjshort[len]; if(jArray !=NULL&& jBuffer !=NULL) {   // 逐元素拷貝：vector → short[]   for(inti =0; i < len; ++i) {? ? ? ? ? ? jBuffer[i] =?static_cast(buffer[i]);    }    env->SetShortArrayRegion(jArray,0, len, jBuffer);    jint jLen =static_cast(len);   // 調用 Java 靜態方法    env->CallStaticVoidMethod(clazz, gClassInfo.asrBufferFromNative, jArray, jLen);    env->DeleteLocalRef(jArray);  } delete[] jBuffer; returnbinder::ok();}

值得注意的設計細節：

1.類型不匹配— AudioFlinger送出vector（32位），但Java側期望short[]（16位）。JNI層做了int → short的逐元素截?cái)噢D(zhuǎn)換。這暗示音頻數據實際使用的就是16bit采樣（標準PCM 16bit格式），用vector是AudioFlinger回調接口的歷史設計。

2.手動分配臨時緩沖區—new jshort[len]+SetShortArrayRegion的組合，沒有直接用NewShortArray的原生指針寫入。這里有一次額外的內存拷貝（jBuffer→ JVM管理的jshortArray）。

3.JNIEnv線程問題—構造函數中獲取的env在回調線程中可能無效，所以onAsrBuffer中每次都重新調用AndroidRuntime::getJNIEnv()獲取當前線程的JNIEnv。這是一種防御性寫法。

4.static jmethodID緩存—gClassInfo.asrBufferFromNative在JNI_OnLoad時通過GetStaticMethodID緩存下來，避免了每次回調時重復查找。

2.4第③步：Java靜態方法asrBufferFromNative

// RkAiManagerService.javaprivatestaticvoidasrBufferFromNative(finalshort[] buffer,finalintlen){ Bundlebundle=newBundle();  bundle.putShortArray(RkAiManager.EXTRA_ASR_BUFFER, buffer);  bundle.putInt(RkAiManager.EXTRA_ASR_BUFFER_LEN, len);  sendRkAiMsg(newRkAiData(RkAiManager.RKAI_TYPE_ASR, bundle));}

這個方法有幾個重要設計：

?static方法—因?yàn)閺腏NI只能直接調用靜態方法，無需對象實例

?Bundle封裝—用Bundle作為靈活的數據容器，可以方便地?cái)U(kuò)展鍵值對

?final參數— final阻止方法將buffer重新指向另一個數組（不能buffer = new short[...]），加強代碼安全

2.5第④步：RemoteCallbackList廣播

// RkAiManagerService.javaprivatestaticvoidsendRkAiMsg(RkAiData data){ finalintnum=mListeners.beginBroadcast(); try{   for(inti=0; i < num; i++) {? ? ? ? ? ??try?{? ? ? ? ? ? ? ? mListeners.getBroadcastItem(i).dispatchRkAiListener(data);? ? ? ? ? ? }?catch?(Exception e) {? ? ? ? ? ? ? ? e.printStackTrace();? ? ? ? ? ? }? ? ? ? }? ? }?finally?{? ? ? ? mListeners.finishBroadcast();? ? }}

RemoteCallbackList是Android系統服務中管理跨進程回調的標準方式：

?beginBroadcast()—鎖定內部列表，獲取當前注冊的listener快照

?getBroadcastItem(i)—獲取第i個listener的Binder代理

?finishBroadcast()—解鎖

廣播期間如果某個listener的進程已死亡，調用dispatchRkAiListener()會拋出DeadObjectException，被catch塊捕獲后繼續廣播剩下listener。

2.6第⑤步：回到App主線程

IOnRkAiListener接口聲明為oneway，所以服務端的廣播調用是非阻塞的。在App端，Binder回調到達的線程是Binder線程池中的線程，不能直接做UI操作。

oneway關鍵字意味著：Binder調用在事務發送后立即返回，不等待服務端執行完畢；不保證發送順序與服務端處理順序一致；服務端的DeadObjectException（進程死亡）無法被oneway調用檢測到（Binder驅動不會回復錯誤）。

// RkAiManager.java — mServiceListenerprivatefinalIOnRkAiListener.StubmServiceListener=newIOnRkAiListener.Stub() { @Override publicvoiddispatchRkAiListener(RkAiData data){    mHandler.post(() -> {      reportRkAiMsg(data);    });  }};

?mHandler.post()—通過Handler將reportRkAiMsg()投遞到創建RkAiManager時所在的線程（通常是App的主線程）

?這意味著App不需要額外做線程同步——回調的最終分發總在主線程

2.7第⑥步：reportRkAiMsg分發

// RkAiManager.javavoidreportRkAiMsg(RkAiData data){  Object[] listeners; synchronized(mListeners) {   finalintN=mListeners.size();   if(N <=?0)?return;? ? ? ? listeners = mListeners.toArray(); ?// 快照，避免遍歷時被修改? ? }? ??for?(int?i?=?0; i < listeners.length; i++) {? ? ? ??switch?(data.getType()) {? ? ? ? ? ??case?RKAI_TYPE_ASR: {? ? ? ? ? ? ? ??Bundle?info?=?data.getInfo();? ? ? ? ? ? ? ??if?(null?!= info) {? ? ? ? ? ? ? ? ? ??short[] buffer = info.getShortArray(EXTRA_ASR_BUFFER);? ? ? ? ? ? ? ? ? ??int?len?=?info.getInt(EXTRA_ASR_BUFFER_LEN,?0);? ? ? ? ? ? ? ? ? ? ((OnRkAiListener)listeners[i]).onRkAiAsrBuffer(buffer, len);? ? ? ? ? ? ? ? }? ? ? ? ? ? ? ??break;? ? ? ? ? ? }? ? ? ? ? ??// LLM 類型同理處理? ? ? ? }? ? }}

這里用了Copy-on-Write模式：在synchronized塊內調用toArray()拿到監聽器列表的快照，然后在鎖外出逐個調用回調。這樣：

?添加/刪除listener的操作與回調互不干擾

?即使遍歷過程中有l(wèi)istener被移除，已拿到的快照依然有效

3. LLM下行數據路徑（App → Service →廣播）

ASR是Native → Java的上行方向，LLM則是App → Service的下行方向。不過當前SUPPORT_RKAI_LLM = false，所以這條路徑處于"有代碼但未啟用"狀態。

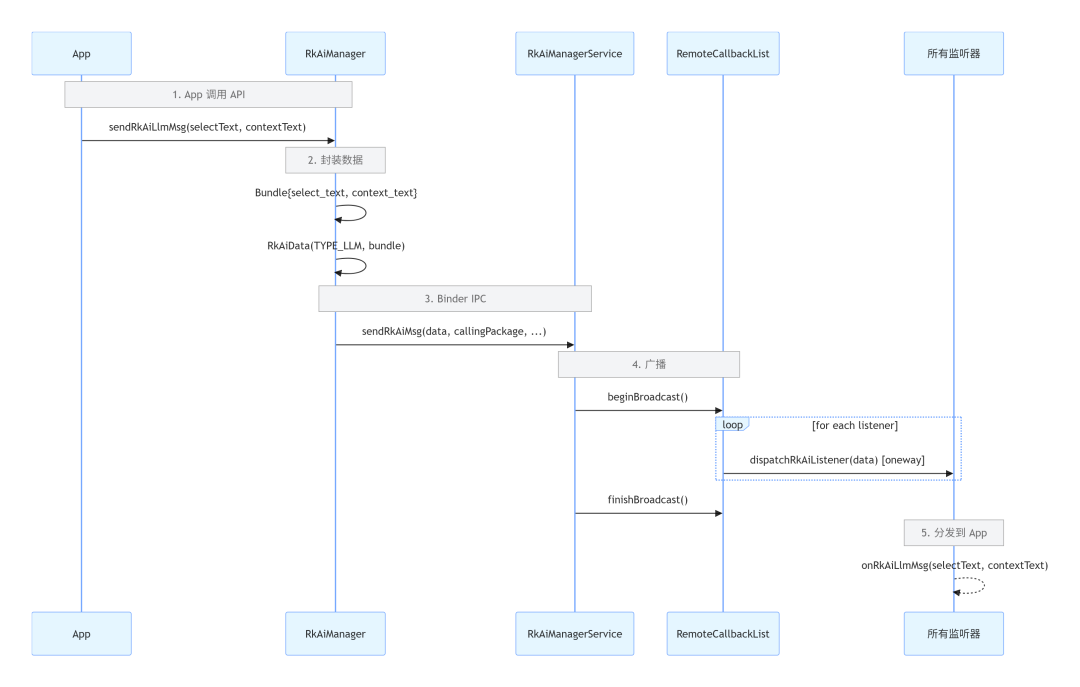

3.1路徑圖

3.2 LLM消息的獨特之處

與ASR不同，LLM消息的源是App本身：

// RkAiManager.javapublicvoidsendRkAiLlmMsg(StringselectText,StringcontextText) { Bundlebundle =newBundle();  bundle.putString(EXTRA_SELECT_TEXT, selectText);  bundle.putString(EXTRA_CONTEXT_TEXT, contextText); RkAiDatadata =newRkAiData(RKAI_TYPE_LLM, bundle);  mService.sendRkAiMsg(data, ...);}

當前SUPPORT_RKAI_LLM = false，但這套代碼的架構思路是：

1.App通過Binder把選中文本和上下文文本發給服務端

2.服務端廣播給所有注冊的listener

3.監聽器（比如另一個App進程的后臺服務）解析文本，調用LLM推理

4.推理結果再通過另一個通道返回

這種"發一條消息播報給所有人"的模式與ASR的"單路采集多路分發"本質上是相同的。

4.線程模型深度分析

理解RkAi的線程模型，對排查音頻延遲、卡頓、ANR問題至關重要。

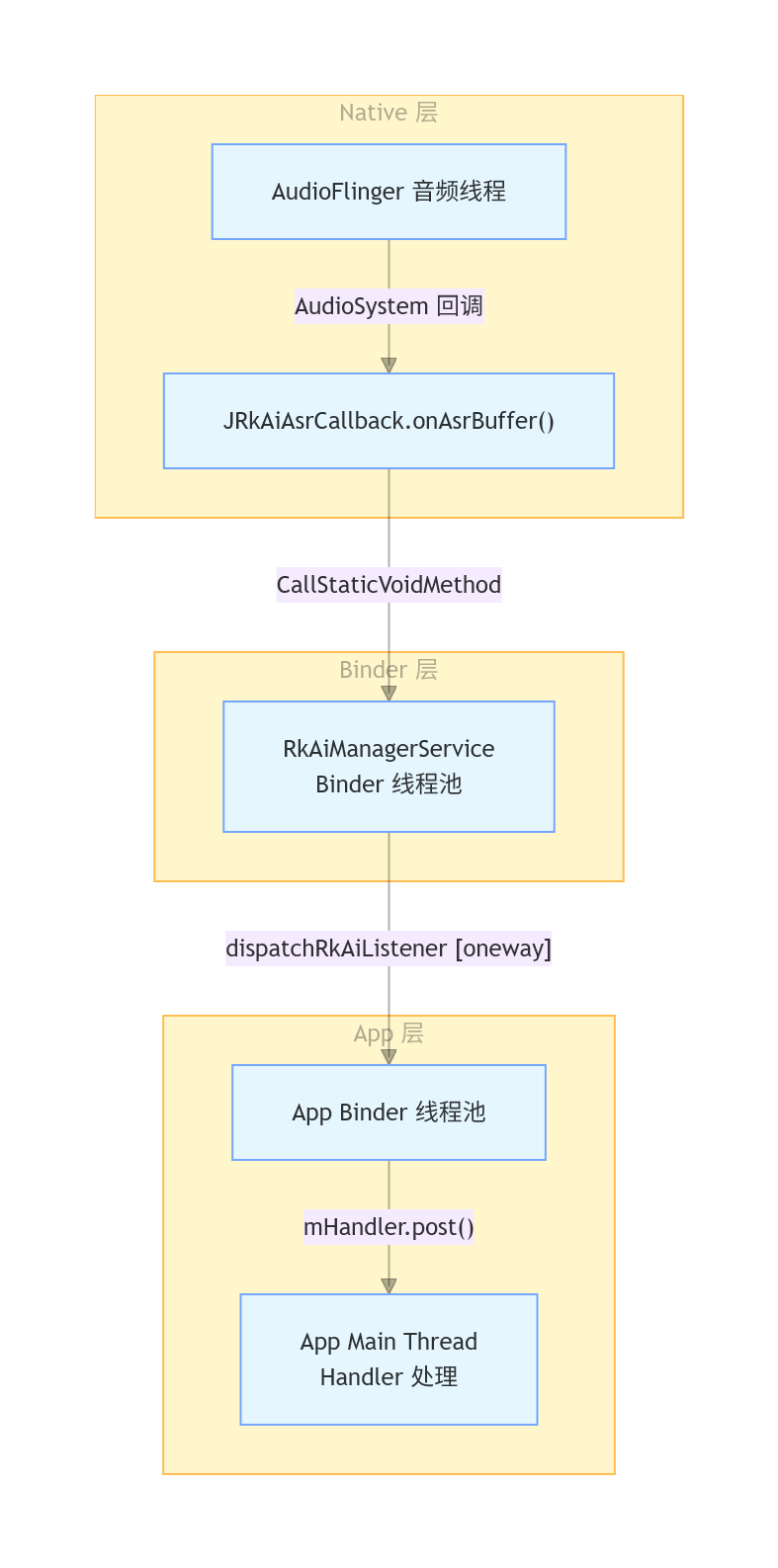

4.1各線程的角色

4.2 "切線程"的設計考量

從Native到App回調，經歷了兩次線程切換：

AudioFlinger線程 → (1) JNI 回調 → (2) Binder IPC → (3) Handler Post

為什么不在JNI直接廣播？
因?yàn)镽emoteCallbackList的操作（beginBroadcast）需要在Java線程上下文中執行，且Binder調用本身就需要線程池。JNI層只做類型轉換和Java靜態方法調用，是合理的設計選擇。

為什么App端要用Handler？
因?yàn)镮OnRkAiListener雖然是oneway（非阻塞），但回調仍然在Binder線程池中執行。如果App直接在Binder回調中處理音頻數據：

?會占用Binder線程，影響跨進程通信的吞吐

?Binder線程不能進行UI操作

?線程不匹配可能導致App內部死鎖

mHandler.post()保證了App的回調總在預期線程（主線程或自定義Looper線程）中執行。

5.性能分析與優化思考

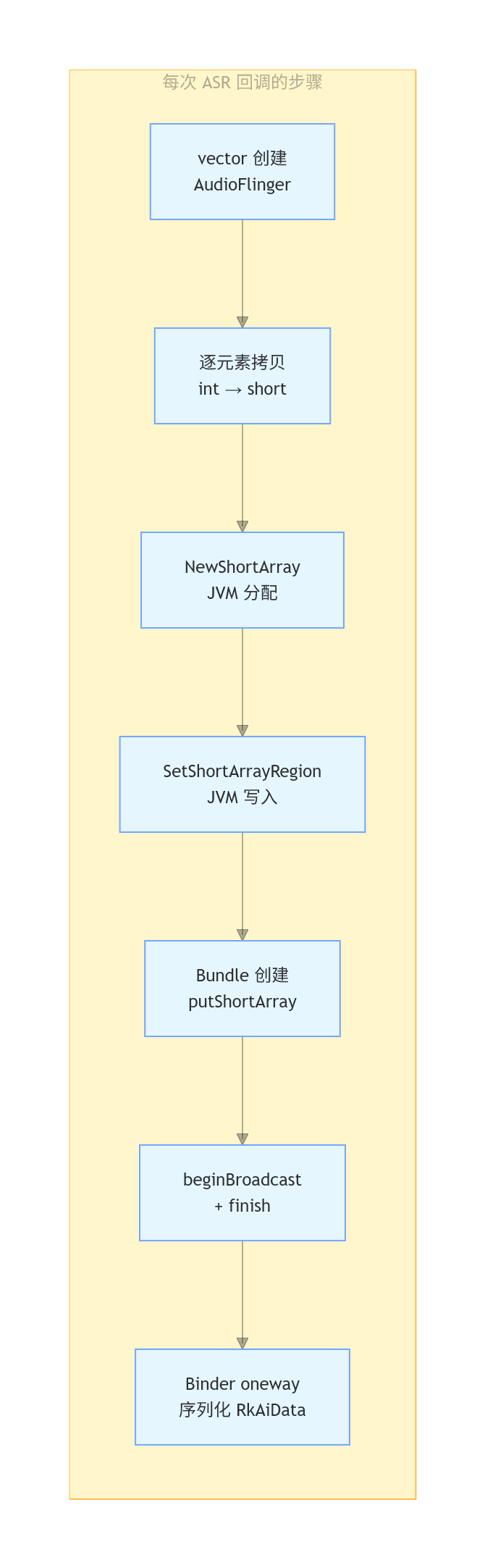

5.1性能熱點

每次回調涉及的主要開銷（按從左到右）：

5.2可優化點

1.消除逐元素拷貝
當前代碼for (int i=0; i

2.流控機制缺失
當前onAsrBuffer不做任何流控——AudioFlinger以多快頻率回調，JNI就以多快頻率廣播。如果App端的listener消費速度跟不上，沒有背壓機制，可能導致App側的Handler消息隊列堆積。
可以考慮的方案：在JNI層實現一個環形緩沖區+降采樣邏輯。

3. Binder死亡重連缺失
如果系統服務重啟（比如SystemServer crash），RkAiManager持有的mServiceBinder代理會變成死對象。當前代碼沒有重試或重連機制，所有后續API調用會拋出RemoteException。

4. AudioSystem回調線程優先級
如果onAsrBuffer中執行了太重的操作（比如Java靜態方法調用中的Bundle分配），可能拖慢AudioFlinger的處理線程。建議在JNI層就做一次線程切換，用獨立的Native線程接收回調，再異步轉發到Java層。

5.3內存開銷

為分析每次ASR回調的內存分配路徑：

AudioFlinger:  vector (4*lenbytes)JNI:       jshort[]  (2*lenbytes, JVM heap)         + jBuffer (2*lenbytes, native heap, 臨時)Java:      Bundle    (內部數組)Binder:     Parcel    (序列化后的數據)App:       Handler msg + dispatch

實際上每次回調會有4-5倍于原始數據量的臨時內存分配。如果ASR頻率很高（如10ms一次），這些臨時對象的GC壓力不小。

6.調試方法

6.1 ASR路徑驗證

# 開啟所有 RkAi 相關日志adb logcat -s RkAiManager RkAiManagerService RkAiManagerNative# 確認服務已注冊adb shell service check rkai_management# 查看 ASR 數據流# 關鍵詞：asrBufferFromNative — JNI 到 Java 的入口#     sendRkAiMsg — 廣播#     dispatchRkAiListener — 回調到 App# 監測 ASR 回調頻率adb logcat -s RkAiManagerNative | grep -o"onAsrBuffer"|wc-l

6.2 Native層調試

# JNI 回調是否生效# 正常 logcat 應有：# RkAiManagerNative: nativeInit supportAsr=1# 如果 ASR 回調沒到 Java，檢查：# 1. AudioSystem::setRkAiCallback 是否成功# 2. BnRkAiCallback 的 onAsrBuffer 是否命中

6.3常見問題排查

7.總結

通過本篇的詳細追蹤，可以看到RkAi子系統在兩個方向上的數據流：

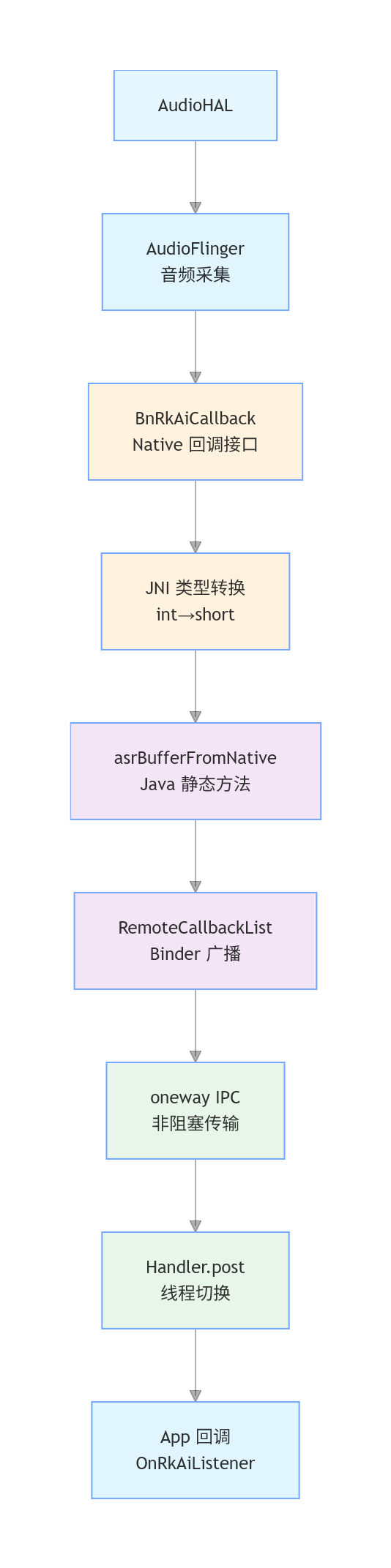

完整的調用鏈及每層的職責：

改進空間總結：

1.JNI層的int→short逐元素拷貝可以優化

2.缺少ASR數據的流控/背壓機制

3.RkAiManager缺少Binder死亡重連

4.高頻ASR回調下的GC壓力需要評估

5.服務端不對callingPackage做權限校驗
