無線充接收端10W芯片：集成化設計降本增效

從智能手機到可穿戴設備，再到物聯網終端，Qi標準下的10W無線充電方案已成為眾多產品的標配。相比傳統有線充電，10W無線充電以其“隨放隨充”的便捷性，滿足了消費者對使用體驗的基本訴求。但在終端廠商看來，除了充電性能，更關心的是如何在有限的模組空間內，控制成本、簡化設計流程。集成化設計正是在這樣的市場壓力下應運而生，它將多種功能模塊融合到一顆芯片上，為終端產品帶來了降本與增效的雙重紅利。

集成化設計：減少外圍元件，直擊BOM成本痛點

一枚集成度高的10W接收端芯片，往往包含整流、穩壓、電源管理、通信協議處理及過壓、過流、過溫保護等電路功能。與之相對，傳統方案需要多顆分立芯片與數十個外圍被動元件，PCB布線復雜，物料清單（BOM）項數增加，帶來以下幾方面成本壓力：

1. 物料采購成本高：外圍元件多意味著采購、庫存、驗收都要耗費更多人力和資金；
2. 組裝、測試成本高：元件越多，貼裝與后焊工序越復雜，良率和測試迭代時間都會受到拖累；
3. 設計迭代成本高：一旦功能升級或協議更新，分立方案需調整原理圖、PCB和測試程序。

采用集成化SoC方案后，外圍被動元件減少50%以上，單板面積可縮小30%，BOM成本可降低15%~20%。同時，設計周期從數月級別縮短到數周，提高產品上市速度，贏得先發優勢。

優化空間布局：為終端騰出更多創新可能

在手機、手表、TWS耳機等消費電子產品中，內部空間寸土寸金。集成化芯片的另一個關鍵意義在于極致的體積壓縮：

· 單芯片封裝通常為QFN或WLCSP，體積小于10mm2；

· 無需外置穩壓芯片和大體積電容，PCB層數可由6層降至4層；

· 模組厚度降低1~1.5mm，讓電池容量或功能模塊有更多空間。

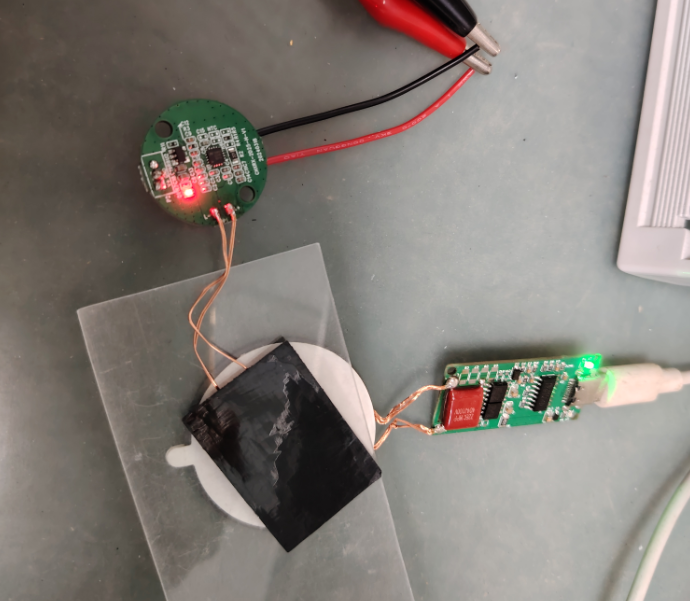

舉例來說，一款基于IP6832的手環接收方案，將充電模組厚度控制在3.2mm，最終機身厚度得以保持在8mm以內；而使用分立方案時，充電部分厚度往往達4.5mm，導致整機設計被迫加厚。集成化設計不僅提升了產品的工業美感，也為續航與功能更新留出了更大余量。

散熱與穩定性：一體化熱管理更可靠

10W功率在無線場景下已屬中高功率級別，熱量產生不可忽視。集成化芯片在散熱設計上也做了優化：

– 內置智能溫控系統，實時監測芯片結溫并反饋供電端，動態調節功率輸出；

– 采用低內阻SiC或GaN功率管工藝，降低功耗和熱損耗；

– 高集成度封裝優化了熱流路徑，使得芯片底部金屬引腳直接導熱至散熱板或外殼。

相比用分立模塊堆疊的熱設計，一體化芯片的熱阻更低、熱響應更快，終端無需額外的復雜散熱結構，降低了材料成本，也提升了長期穩定性。

安全與智能：一顆芯片實現身份認證與協議協同

除了基本的功率管理和熱控，先進的10W接收端芯片還集成了深度安全與智能功能：

1. 雙向通信：基于Qi協議或自定義私有協議，芯片可實時上報電池狀態、耦合質量、溫度等參數；
2. 身份認證：內置加密算法與硬件安全模塊（HSM），確保只有獲得授權的設備才能接收能量，杜絕公共場景下的竊電與誤充；
3. 自適應功率調節：當檢測到對準偏差、設備接觸不良或溫度超限時，芯片可自主降低輸出功率或瞬斷，確保充電全過程安全無憂。

在公共場所、醫療儀器、工業傳感等對安全要求極高的應用中，這些功能能夠顯著提升產品附加值，減少后期維護與事故風險。

集成化驅動產業升級，賦能無線自由新時代

從全球市場看，2026年無線充接收端芯片規模將達到約12.9億美元，未來六年復合增長率高達26.4%。背后正是應用場景的持續擴展與技術門檻的攀升。集成化SoC方案不僅是技術趨勢，更是產業鏈上下游共振的結果：

· 上游材料與工藝廠商推出更高性能的SiC/GaN功率器件；

· 中游芯片設計公司不斷優化算法、協議與安全架構；

· 下游終端廠商借助集成化優勢，加速產品創新與差異化競爭。

當更多廠商擁抱集成化10W無線充電芯片，整個產業將形成良性循環：規模效應帶來成本進一步降低，創新迭代速度持續加快。終端產品以更低的門檻、更新的功能，觸達更廣闊的市場，也讓普通消費者能更早享受到“放下即充”的無線自由體驗。

在這場靜默革命中，集成化設計無疑是連接能量與智慧的關鍵樞紐。未來，無線充電將不再是可選的附加功能，而將成為所有便攜設備的“標配”，嵌入日常生活的每一個角落。你對集成化10W無線充電芯片還有哪些期待？歡迎在評論區分享你的看法，并關注我們，獲取更多無線充電與智能硬件的深度解讀。
