本文提出了一種基于神經網絡（NN）的負載機械速度估計器的實用實現，適用于具有彈性耦合（elastic coupling）的驅動系統，使用可重構FPGA。該系統的獨特之處在于多層神經網絡被實現于置于NI CompactRIO控制器內部的FPGA中。作為狀態估計器（state estimator）的神經網絡是使用Levenberg-Marquardt算法進行訓練的。本文提出了一種適用于此類硬件平臺的多層神經網絡實現的特殊算法，重點在于最小化FPGA矩陣中使用的可編程塊。實現于C-RIO的神經估計器算法代碼使用LabVIEW軟件進行實現。神經估計器進行了測試：離線測試（基于測量的測試數據庫）和在線測試（在閉環控制結構中）。這些估計器還針對具有彈性接頭的驅動系統的負載機械變化慣性矩進行測試。實驗測試結果表明，使用高級編程語言在FPGA中實現的多層神經網絡，確保了雙質量驅動系統（two-mass drive system）的狀態變量高質量估計。

雙質量系統控制結構的數學模型

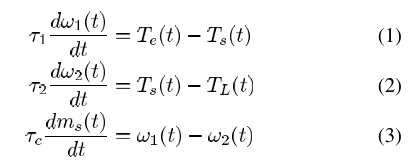

在本文中，考慮了具有彈性聯軸器的驅動系統的常用數學模型。通常，這種驅動被分析為由兩個質量通過彈性軸連接組成的系統，其中第一個質量表示驅動的慣性矩（the moment of inertia of the drive），第二個質量則指負載側的慣性矩（the moment of inertia of the load side）。該系統由以下狀態方程描述（以單位制表示），其中忽略了非線性現象，如間隙或摩擦：

和是電動機（motor）和負載速度，是電磁（electromagnetic）扭矩、軸扭矩和負載扭矩[以單位制表示]，是電動機和負載機器的機械時間常數（mechanical time constants），是剛度時間常數（stiffness time constant）。

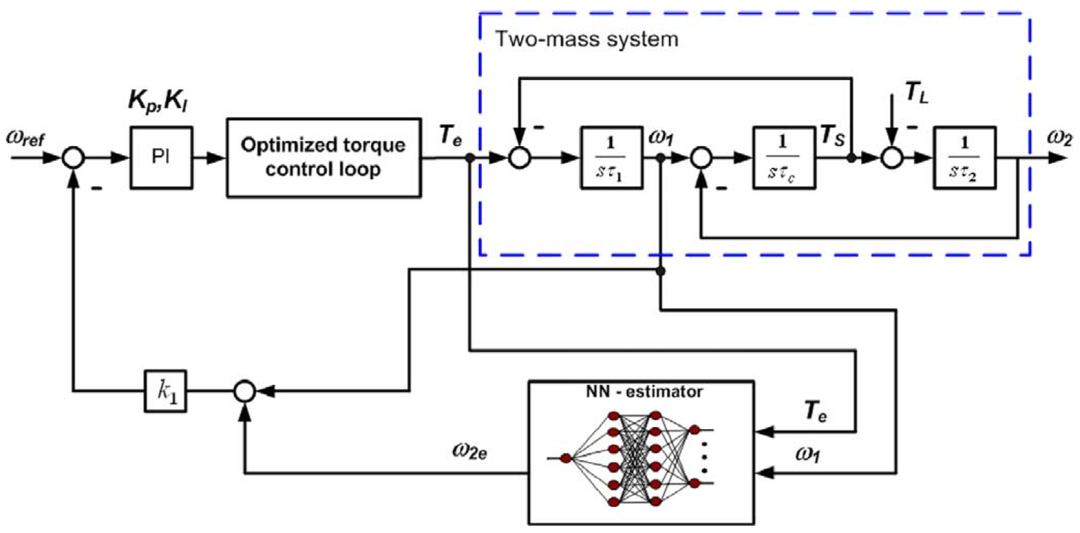

圖1：帶有彈性聯軸器以及從負載機器轉速獲取額外反饋的驅動系統

電驅動系統（electrical drive system）通常在經典的級聯結構（cascade structure）中控制，該結構包括兩個主要控制回路：

內環控制回路包含扭矩控制器（torque controller）、電源轉換器（power converter）和電動機的電磁部分（electromagnetic part of the motor）。PI扭矩控制器通常根據著名的模量標準進行調整，以提供足夠快速的扭矩調節，并且通常用小時間常數的一級濾波器進行近似。

外環控制回路包括驅動的機械部分（mechanical part of the drive）、速度傳感器（speed sensor）和PI速度控制器（PI speed controller），通常根據對稱準則（symmetry criterion）或極點配置法（pole placement method）進行調整。

這種經典結構僅對雙質量系統的某些慣量比（）有效。在負載機的機械時間常數低的情況下，系統的瞬態（transients）行為不合適，出現扭轉扭矩和負載速度的一些振蕩。為了改善驅動系統的動態性并抑制這些振蕩，需要對經典級聯結構進行修改。這可以通過從選定的狀態變量向外部（速度）控制結構插入額外的反饋來實現，或者應用更先進的速度控制器。

本文采用以電機轉速為基礎反饋、負載轉速為附加反饋的結構，如圖1所示，可以獲得較好的扭轉振蕩阻尼性能（torsional oscillation damping performance）。

外部速度控制回路的參數采用極點配置方法設計。因此，PI速度控制器的參數和來自負載速度的額外反饋增益如下：

其中為假設的閉環系統的共振頻率（resonance frequency）和阻尼系數（damping factor）。描述控制結構中若干增益的方程依賴于選擇的阻尼系數和系統的共振頻率。因此，可以設置電動驅動的動態性能。

負載側轉速神經網絡估計器（NN estimator）的設計

在對雙質量驅動系統的負載機械速度進行NN估計器的實現過程中，可以區分以下幾個階段：

從實際實驗室驅動系統獲取選定信號的測量，用于下一步的神經網絡訓練過程（電磁轉矩、馬達速度、負載速度，用于測試準備好的估計器）。NN估計器的第一個輸入信號是電磁轉矩（與電機電流成正比），第二個是驅動電機的角速度。兩者都可以使用低成本傳感器在工業驅動中簡單測量。

所設計的NN估計器的結構基于對各種架構和訓練方法的先前分析，使用Matlab-Simulink仿真軟件

在LabVIEW軟件中實現所開發的神經估計器

創建支持CompactRIO控制器的軟件，考慮輸入和輸出之間的數據傳輸以及FPGA

基于測量的直流電動機（電樞電流）的電磁扭矩、電動機速度和負載速度，在Matlab環境中進行與神經網絡（NN）訓練過程相關的仿真實驗。神經網絡的輸出信號是負載機器的估計速度。訓練信號是根據被測驅動系統對參考速度和負載扭矩值各種變化的響應準備的。

選擇了Levenberg-Marquardt算法作為訓練方法。該算法中使用的神經網絡權重矩陣的更新規則：，是成本函數相對于權重值的導數矩陣（Jacobian matrix），是訓練數據的目標輸出與網絡輸出之間的差異，是單位矩陣，是學習因子。

使用CompactRIO的神經網絡估計器的FPGA實現

在LabVIEW環境中實現神經元的非線性激活函數

在LabVIEW中實現神經網絡的基本問題是每個神經元的非線性激活函數（Nonlinear Activation Function）的實現（在我們的案例中是雙曲正切函數）。為此，最常用的解決方案是使用查找表（LUT）在labVIEW應用額外的固定點數學庫（Fixed Point Math Library）（例如CORDIC — COordinate Rotation DIgital Computer，坐標旋轉數字計算機），在某些情況下引入了LUT元素之間的額外插值，文獻中還描述了雙曲正切的二階近似（the second-order approximation of the hyperbolic tangent）或Elliott函數。

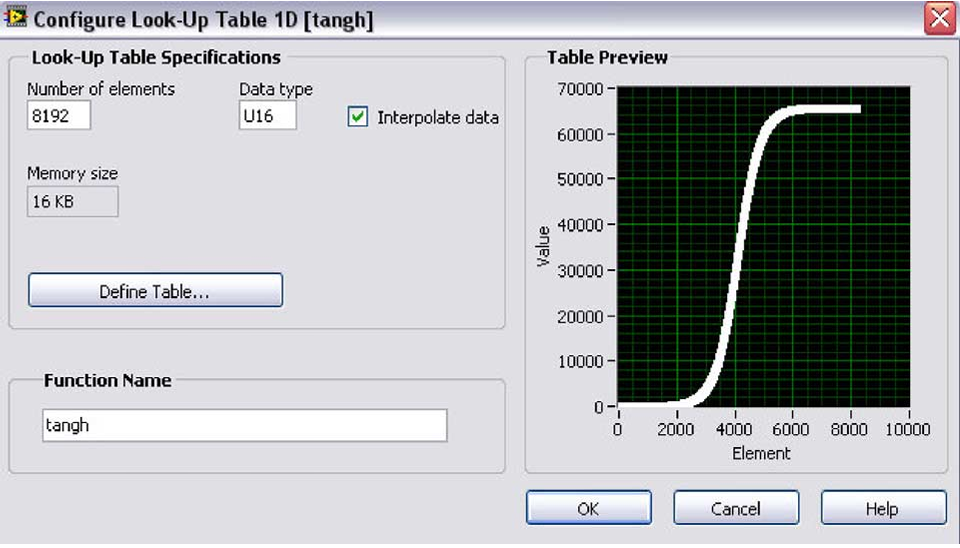

圖2：神經元雙曲正切激活函數的LUT

在我們的案例中，每個神經元的非線性激活函數是使用查找表（LUT）元素實現的。需要指出的是，LUT塊不支持定點（fixed point（FXP））變量，因此它們必須被轉換為16位無符號整數（如圖2所示）。因此，數據必須被校準到適當?shù)乃?，以便正確計算輸入值。輸出數據再次被轉換為定點類型，并使用這種表示進行其他計算。采用這種解決方案是因?yàn)闄?quán)重系數可以直接從其他軟件（例如，Matlab）導入到FPGA中實現的神經網絡結構中。

LabVIEW FPGA代碼實現

代碼時序和FPGA存儲優化有幾種方法。單周期定時循環（Single Cycle Timed Loop（SCTL））是一個有用的工具，可以優化程序。在這個循環中實現程序的一部分可以消除在標準的While循環中使用的不必要元素，因此代碼在FPGA中占用更少的空間，并且執行所需的時間更短。SCTL循環應用的另一個優點是可以在代碼的不同部分增加或減少計算速度。

應用流水線技術（pipeline technique）是提高算法效率的下一基本方法。該方法允許將算法分解為更小的部分，這些部分可以并行實現。這導致每次迭代中執行的代碼縮短，因此整體應用實現所需的時間減少了。在NN估計器的實現過程中使用了這兩種技術，即SCTL和流水線（例如，優化與大量乘法和加法權重系數及層輸入值相關的代碼部分，測量輸入狀態變量）。

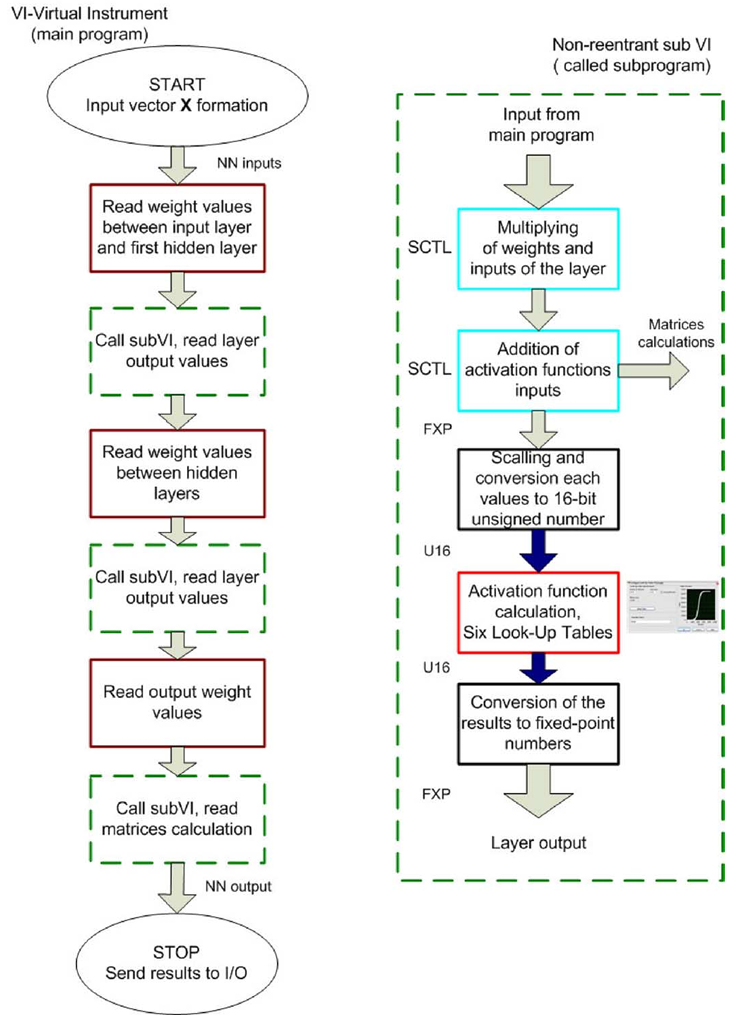

該塊圖用于FPGA實現兩個隱藏層神經網絡的算法：

該算法由兩個部分組成：主程序和子程序。

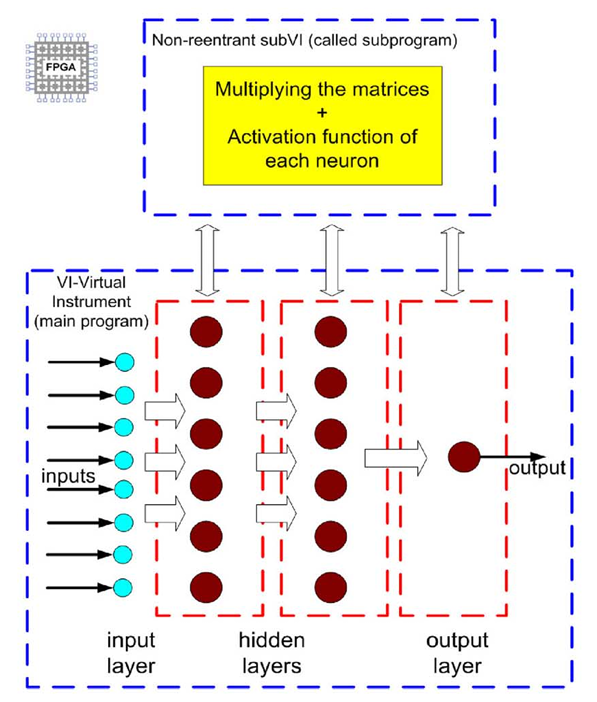

NN結構（輸入層、兩個隱藏層和一個輸出層的連接和節點）以及所有突觸系數的值實現于程序的主要部分。

各層中每個神經元的計算在一個特殊的子程序中實現，該子程序被稱為不可重入的子VI（nonreentrant subVI，即在程序調用多個相同的子VI時，無論該子VI的執行順序如何，都是一次只能執行一個，執行完一個后再執行下一個）。這種解決方案意味著子程序在FPGA的空間中只插入一次，從而使程序經濟地使用邏輯元件。該子程序用于對層的輸入值和突觸系數進行乘法運算，然后對結果進行加法并將其引入神經元的激活函數（查找表）。

在每一層的數據處理中，主程序會調用子程序（就像在中斷期間），在同一時間并行計算來自所有神經元（在這一層）的輸出值。一次調用子程序的最大節點數為6，但可以通過將權重值設置為零來減少這個數量。這樣的算法可以保持神經網絡中數據流的特定屬性；網絡層之間的計算是串行進行的，但在各個層中則進行并行處理。在開發的FPGA算法中，NN結構的更改是非常簡單的，因?yàn)榭梢酝ㄟ^將適當?shù)耐挥|連接設置為零值來刪除它們。

基于FPGA的神經估計器的控制結構的硬件實現

需要提到的是，為了進行數據采集和處理，C-RIO 控制器的程序是在兩個層次上實現的：與 FPGA 相關的部分和與實時控制器（real-time controller）相關的部分。在可編程矩陣的層面上，直接與輸入和輸出端口進行通信，然而，控制器的主機部分負責分析信號的展示和數據的記錄。兩個控制器部分的同步保證了數據傳輸?shù)男屎退俣?，通過直接內存訪問 (DMA) 實現。這種技術使 C-RIO 組件之間的數據傳輸?shù)靡詢?yōu)化，同時在代碼部分之間，利用 RAM 內存和先進先出 (FIFO) 隊列。

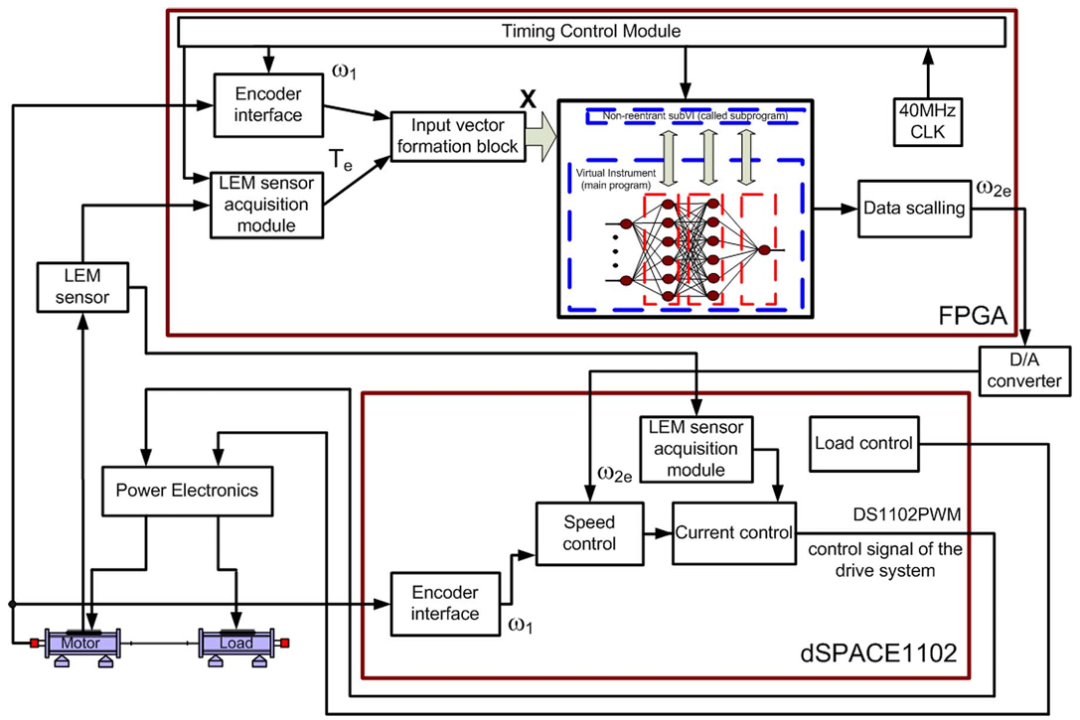

圖4：基于FPGA的神經速度估計器與基于DSP的彈性耦合直流電動機驅動控制系統相連接

在本文描述的項目中，來自真實驅動系統的測量數據（NN輸入信號）被放置在C-RIO控制器的ROM內存中，然后引入到FPGA中實現的神經網絡（NN）。為了并行實現神經網絡，根據在NI LabVIEW FPGA模塊中實現的算法，使用了可重入和不可重入的G代碼部分執行方式。該工具允許充分利用FPGA的特性用于所開發的算法；因此，我們可以選擇算法某些部分的合適執行順序（在一個層中的并行計算，但在神經網絡層之間的串行計算）。

所描述的解決方案對于實現多層神經網絡是足夠的，但當輸入數據是在線測量時，任務就變得更加復雜，開發的神經網絡結構需要在驅動控制系統中實時運行。在這種情況下，必須實施兩個額外的循環：第一個是用于編碼器支持（encoder support），第二個是用于電流測量（current measurements）。因此，在所描述的解決方案中，有三個子程序同時工作——并行，如圖4所示：神經網絡模塊（NN module）、編碼器接口模塊（encoder interface module）和電流數據采集模塊（current data acquisition module）。需要注意的是，這三個子程序的計算時間是不同的。它們之間的數據傳輸同步對于估算器輸出的正確計算非常重要。在LabVIEW FPGA中有一些同步工具。更重要的有事件（occurrences）、中斷（interrupts）和按順序執行的循環（loops executed sequentially）。使用這些工具時，可以在其他代碼執行時阻塞某些部分，或者設置循環之間數據傳輸?shù)捻樞颉?/p>

實驗結果顯示，神經估計器在負載速度上的應用，已被引入閉環控制結構。為了進行這些測試，需要算法的一個額外部分，該部分與輸入信號的測量以及將結果從FPGA傳輸?shù)?a target="_blank">dSPACE（見圖4）相關。由LEM傳感器測量的電機電流信號被引入C-RIO控制器的模塊NI9215的輸入模擬通道（16位測量分辨率）。

通過NI9505模塊引入編碼器的幾個信號（用于測量被驅動電機的轉速），并在FPGA中計算電機轉速的值。神經網絡計算的結果，經過縮放后，通過帶有輸出模擬通道（NI9263）的C-RIO模塊發送到控制系統。獲得的FPGA（所有測試）的最大時鐘頻率為~ 40 MHz。整個應用程序需要96%的SLICEs來自硬件資源。

NI9215

功能：模擬輸入模塊，用于NI CompactDAQ及CompactRIO系統，可將模擬信號轉換為數字信號。

特點：包含4個同步采樣模擬輸入通道、逐次逼近寄存器（SAR）以及多個16位模數轉換器（ADC），輸入范圍為±10.0V，精度高，適用于高精度信號采集。

NI9505

功能：運動控制模塊，主要用于與LabVIEW FPGA模塊配合，實現電機驅動或執行器放大器的功能。

特點：提供全H橋伺服電機驅動，內置編碼器接口和電流傳感器，支持單端或差分輸入的編碼器信號，可直接連接到執行器，如直流伺服電機、繼電器等，能夠?qū)崿F(xiàn)位置、速度和電流控制。

NI9263

功能：同步更新模擬輸出模塊，用于將數字信號轉換為模擬信號。

特點：具有過壓保護、短路保護、低串?dāng)_、快速轉換速率、高相對精度和可溯源至NIST的校準，適用于需要高精度模擬輸出的應用場景。
