英集芯IP2345是一款應用于電動工具、吸塵器、掃地機器人、戶外電源等方案的多串鋰電池異步升降壓充電芯片。支持4~6串鋰電池配置，最大充電功率達30W。支持PD3.0/PPS/DPDM等多種快充協議，實現快速充電。寬輸入電壓范圍5V-15V。內置14bit ADC，可精確測量輸入/輸出電流、電池電壓等參數。支持I2C功能。便于與其他設備進行數據交互。外置MOS管，采用異步開關架構，開關頻率300KHz，保證充電效率。采用QFN24封裝，體積小巧，便于集成到各類設備中。

一、高效升降壓架構，靈活適配多種電源環境

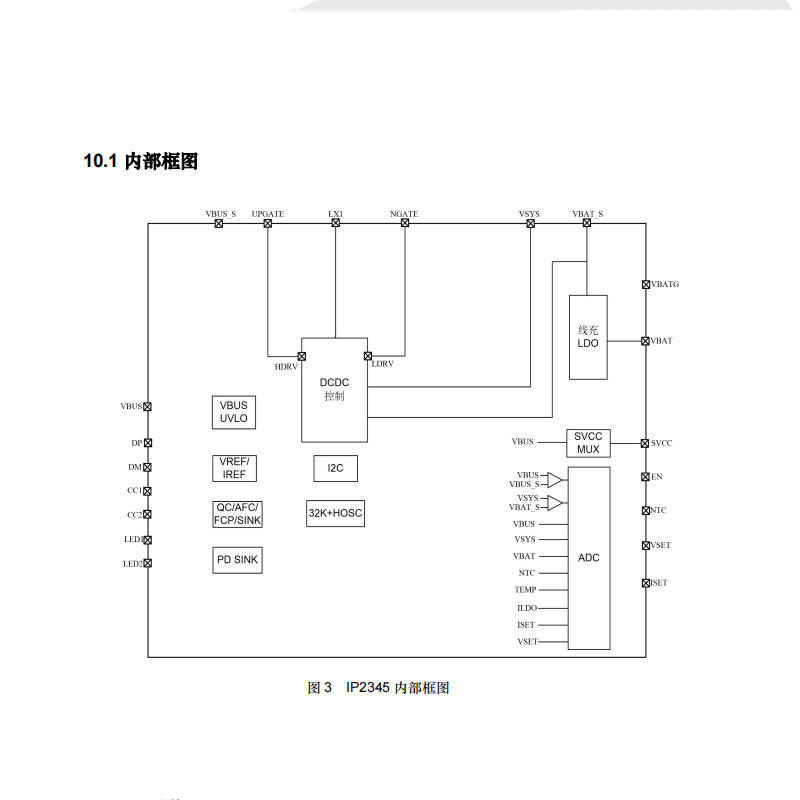

英集芯IP2345采用異步開關架構，具備升降壓調節能力。其特點在于：當輸入電壓高于、低于或等于電池電壓時，均可實現穩定充電，無需前端電源做額外適配。芯片支持5V至15V的寬輸入電壓范圍，可兼容USB接口電源、車載充電器及各類電源適配器，提升了設備在不同場景下的電源適配靈活性與使用便利性。開關頻率為300KHz，有助于在優化充電效率的同時減小外圍元件的體積。
IP2345專為4至6節鋰電池串聯應用設計，充電功率可達30W。在實際應用中，采用15V輸入為6節電池充電時，效率可達93.3%以上，在異步架構中表現良好。芯片采用QFN24封裝，體積小巧，便于高密度電路板布局和設備小型化。此外，IP2345的耐壓性能達到40V，能夠承受充電過程中的電壓波動，提升系統穩定性。

二、集成多種快充協議，縮短充電時間
在快充適配方面，IP2345集成了PD3.0、PPS、DPDM等多種輸入快充協議，能夠自動識別外部充電器類型，并向充電器申請適合的電壓和電流。當用戶插入支持PD快充協議的充電器時，芯片會自動與之通信，在5V、9V、12V、15V四個電壓檔位中選擇最優檔位。這意味著設備既可使用5V普通充電器慢充，也可搭配30W以上的PD快充頭實現大功率快充，用戶無需為不同設備準備多款充電頭，日常使用更為便利。

三、精準智能管理，打造可交互的充電系統
IP2345內置14bit高精度ADC，能夠測量輸入電壓、輸入電流、電池電壓和電池電流等參數，并通過I2C接口實時傳輸至外部主控設備。這一設計為需要電量顯示和充電策略控制的產品提供了數據基礎，有助于實現準確的充電管理。
芯片還提供靈活的引腳配置方案：LED1和LED2引腳既可配置為常規的2LED電量指示模式（充電時LED1亮、充滿時LED2亮、異常時雙閃），也可切換為I2C_SCL和I2C_SDA引腳用于數據通信。兩種方案僅能二選一，設計時需提前規劃功能定位。
此外，IP2345提供不同型號以適應不同的電池串聯數和輸入電壓要求。例如，IP2345_BZ_4S型號針對4串鋰電池設計，充滿電壓為16.8V，涓流轉恒流電壓約為12V，停充電流為200mA，可直接選用，減少了軟件配置工作量。

四、多種保護機制，保障充電安全
IP2345在充電安全方面建立了從外到內的多重防護體系。輸入保護方面，芯片具備輸入過壓保護（OVP）、欠壓保護（UVLO）和過流保護（OCP），可防止外部電源異常對充電電路和電池造成損壞。電池保護方面，芯片提供電池短路保護，并支持通過外接NTC電阻實時監測電池溫度，當溫度超過安全閾值時自動停止充電，有助于保障鋰電池壽命和使用安全。自身保護方面，IP2345內置過溫保護（OTP）功能，防止芯片因過熱損壞。其ESD防護能力達到4kV，輸入引腳包含CC1/CC2端口的靜電防護，增強了系統在各類環境下的抗干擾和抗靜電能力。

五、低功耗特性，降低終端設備待機功耗
在待機功耗方面，IP2345支持低功耗模式，進入該模式后待機電流可低至10μA以內，能夠降低設備在不充電狀態下的電量消耗，延長整機續航時間，尤其適用于需要長期待機或間歇性充電的便攜產品。充電管理采用標準的涓流—恒流—恒壓（TC-CC-CV）充電策略，在保證充電速度的同時有助于延長電池循環壽命。

六、覆蓋多種應用場景，支持多品類終端升級

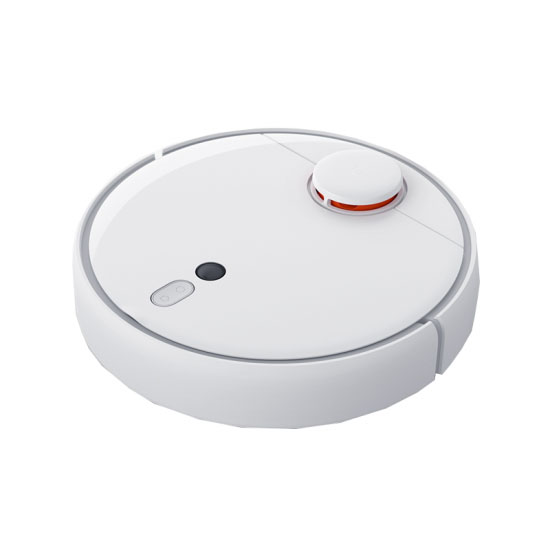

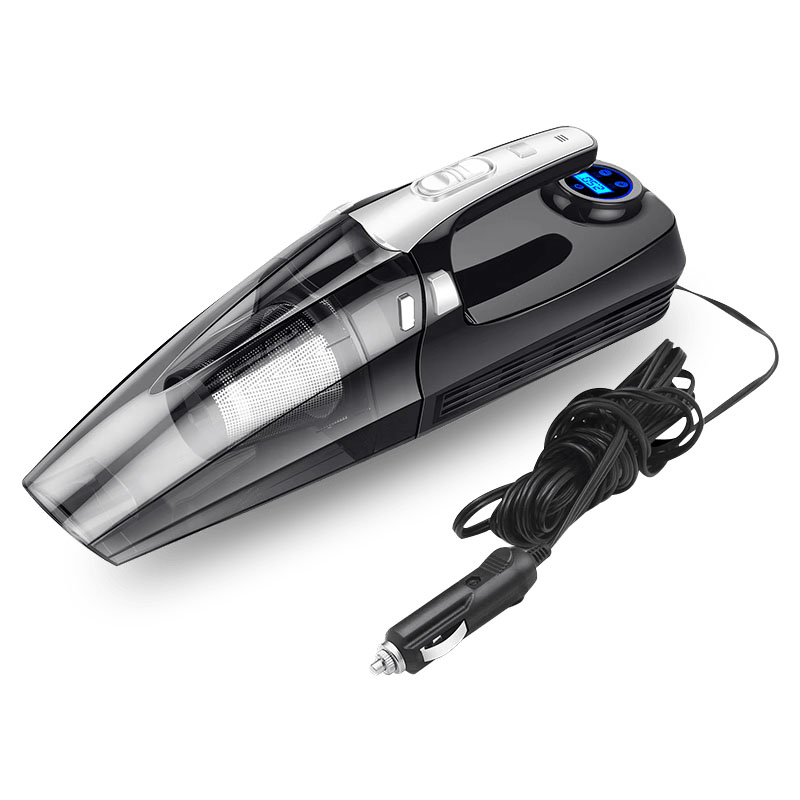

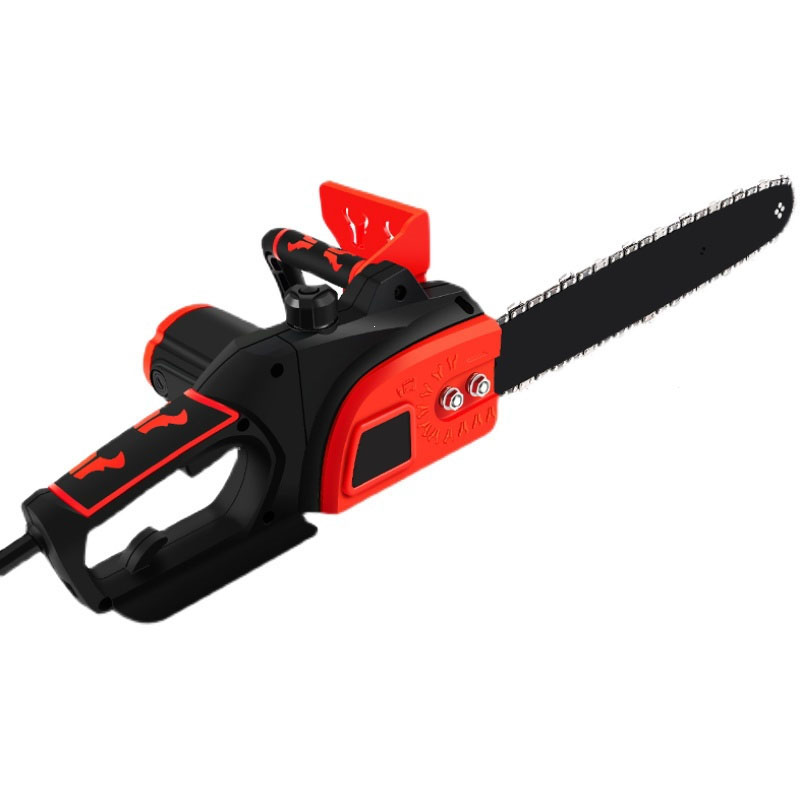

IP2345主要面向4至6節鋰電池的充電應用，可用于平板電腦、筆記本電腦、智能穿戴設備等便攜式電子產品，以及電鉆、電鋸、電動螺絲刀等電動工具。此外，該芯片也適用于吸塵器、智能音箱、掃地機器人等設備。其寬輸入電壓范圍與升降壓充電能力，使該芯片可在多品類終端設備中靈活部署。

作為英集芯在電源管理芯片和快充協議芯片領域技術積累的體現，IP2345在架構設計、充電效率、協議兼容性、保護機制及功耗控制等方面進行了綜合考量，為4至6節鋰電池的充電提供了具備實用性的選擇。在移動電源、快充電源適配器、無線充電器、車載充電器、TWS耳機充電倉等消費電子產品領域，英集芯積累了量產經驗和技術生態支持，這也為基于IP2345的應用開發提供了底層保障，可幫助更多終端產品實現更高效、更安全、更智能的充電體驗。
