高壓藍寶石觀察窗技術全解析：活性釬焊如何實現萬米深海零泄漏？
摘要：6000米深海，每平方厘米承壓超600公斤。本文基于ISO 21173:2019標準，系統解析藍寶石觀察窗的材料特性、活性釬焊密封原理及全流程質控方案，為高壓光學監測提供經過萬米深海驗證的工程參考。
引言
在電子工程領域，傳感器、攝像頭、光學通信模塊經常需要面對一個共同的挑戰：如何在極端高壓環境下，為光學信號提供一個可靠的透明通道？
從深海探測裝備到半導體工藝腔室，從真空鍍膜設備到高壓反應釜，觀察窗是光信號進出的唯一物理通路。而在這個看似簡單的組件背后，隱藏著材料科學、界面化學和精密制造的多重技術博弈。
本文拆解藍寶石觀察窗的核心技術棧，重點分析活性釬焊密封方案的技術原理與工程優勢。
一、材料選型：為什么是藍寶石？
1.1工業藍寶石 ≠珠寶藍寶石
首先要厘清概念：工程用藍寶石是純度≥99.99%的人造單晶α-氧化鋁（Al?O?），采用泡生法生長，單晶可達720公斤級。它看中的是物理極限，而非裝飾價值。
1.2窗口材料橫向?qū)Ρ?/strong>
| 材料 | 透光范圍 | 硬度 | 抗壓強度 | 適用場景 |
|---|---|---|---|---|
| 石英玻璃 | 0.18～2.5 μm | 中等 | 中等 | 常規真空/低壓 |
| 鍺 (Ge) | 2～14 μm | 較低 | 低 | 紅外熱成像 |
| 硒化鋅 (ZnSe) | 0.6～16 μm | 低 | 低 | CO?激光器窗口 |
| 藍寶石 (Al?O?) | 0.15～5.5 μm | 莫氏9級 | ≥2 GPa | 高壓/腐蝕/高溫 |
藍寶石在光譜覆蓋、力學強度和耐久性三個維度上，是目前高壓工況下的最優解。
1.3關鍵性能參數
| 參數 | 數值 | 工程意義 |
|---|---|---|
| 莫氏硬度 | 9 | 僅次于金剛石，耐沖刷磨損 |
| 熔點 | 2045℃ | 1600℃仍可穩定工作 |
| 抗壓強度 | ≥2 GPa | 1 cm2扛20噸，6000米壓力綽綽有余 |
| 透光波段 | 0.15～5.5 μm | 紫外-可見-中紅外全覆蓋 |
技術提示：藍寶石是各向異性晶體，承壓應用必須指定C軸（0001）切割。晶向錯誤會直接導致力學性能大幅折損，這是選型環節最容易被忽略的陷阱。

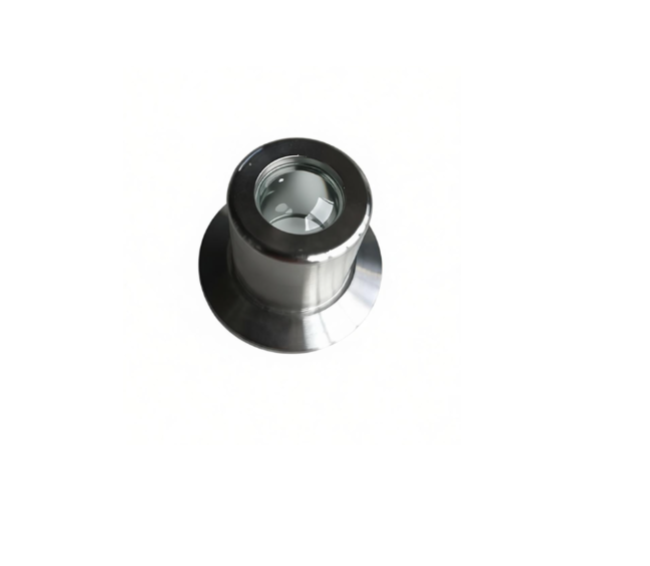

藍寶石觀察窗二、失效分析：95%的問題不在晶體本身
2.1工況條件
以6000米深海為典型工況：
- 靜態水壓：約60 MPa，接近多種鋼材屈服強度下限
- 壓力循環：反復下潛/上浮，非緩慢均勻加載
- 溫度循環：海面與深海溫差顯著
2.2兩大失效模式
工程實踐數據表明，超過95%的藍寶石觀察窗失效源于兩個環節：
失效模式一：亞表面損傷（SSD）
研磨拋光過程中，表面以下數微米處殘留微裂紋和非晶層。常規光學檢測完全正常，但設備運行數十小時后，循環應力作用下微裂紋突然擴展，導致窗口爆裂。
失效模式二：密封界面退化
藍寶石C軸熱膨脹系數約5.8×10??/℃，不銹鋼約17×10??/K，兩者相差近一個數量級。溫度/壓力循環在界面產生交變剪切應力，傳統密封方式持續退化直至泄漏。
三、密封技術：活性釬焊的原理拆解
3.1三種方案性能矩陣
| 密封方式 | 氦漏率 (Pa·m3/s) | 耐溫上限 | 有機物釋氣 | 抗蠕變 | 適用場景 |
|---|---|---|---|---|---|
| O型橡膠圈 | ≈10?? | ≤250℃ | 有 | 中等 | 常規真空/常壓 |
| 膠水粘接 | 10??～10?? | ≤150℃ | 嚴重 | 低 | 低要求靜態密封 |
| 活性釬焊 | ＜1×10?11 | ≥800℃ | 無 | 極高 | 深海/高溫/超高真空 |
數據解讀：活性釬焊較O型圈漏率低3個數量級，較膠粘低6個數量級，且無有機物釋氣、抗蠕變性能達到“終生”級別。
圖1：活性釬焊密封界面微觀結構示意圖（描述）
圖1圖1說明：活性釬焊通過含鈦焊料與藍寶石表面發生冶金反應，生成Ti?Al界面化合物，形成原子級別的永久密封。該界面在數百次壓力循環后仍保持漏率＜1×10?11 Pa·m3/s。
3.2釬焊原理：原子級冶金鍵合
核心化學反應：
活性釬料（典型配方：AgCuTi）中的鈦（Ti）在800-900℃真空環境下與藍寶石表面的Al?O?發生冶金反應，生成Ti?Al等界面化合物。
這不是物理粘接，而是原子尺度的化學鍵合。
3.3工藝步驟
- 前處理：藍寶石釬焊面濺射Ti/Mo過渡層（~300 nm）
- 裝爐：疊合AgCuTi焊料箔與金屬法蘭
- 釬焊：真空爐中800-900℃保溫?cái)?shù)分鐘
- 冷卻：控制降溫速率，減少熱應力
3.4工程優勢總結
- 零泄漏：漏率＜1×10?11 Pa·m3/s，滿足超高真空與高壓雙重需求
- 長壽命：數百次壓力循環后性能與出廠完全一致
- 寬溫域：-40℃至+400℃長期穩定
- 高潔凈：零有機物釋氣，兼容半導體級潔凈工藝
- 免維護：永久鍵合，無需定期更換密封件
四、測試驗證：從標準到實戰
4.1 ISO 21173:2019標準框架
| 測試項目 | 要求 | 說明 |
|---|---|---|
| 工作壓力 | 60 MPa | 對應6000米深度 |
| 測試壓力 | 75 MPa | 1.25倍安全系數 |
| 氣密性測試 | 工作壓力下氦檢漏 | 逐只檢測 |
| 長時靜載荷 | 可選 | 驗證長期承壓 |
| 循環壓力 | 可選 | 驗證疲勞壽命 |
驗證閉環：理論計算 → FEA有限元分析 →高壓艙實測
4.2萬米深海實戰數據
| 項目 | 數據 |
|---|---|
| 驗證載體 | “滄?！碧?hào)攝像著陸器 |
| 搭載任務 | “奮斗者”號萬米深潛 |
| 工作深度 | 馬里亞納海溝~10,000 m |
| 持續時長 | 10小時 |
| 成果 | 全球首次萬米海底視頻實時直播 |
央視評價：“藍寶石玻璃窗可抗萬米海底高壓?！边@不是實驗室模擬，而是真實萬米環境的工程驗證。
五、質量控制：從晶錠到成品的全鏈條
5.1制造流程
| 工序 | 方法/參數 | 控制要點 |
|---|---|---|
| 晶錠生長 | 泡生法，720公斤級 | 純度≥99.99%，光學均勻性 |
| 精密加工 | 遞進粒度研磨 | 逐級清除SSD，F(xiàn)IB-SEM抽檢 |
| 活性釬焊 | 真空爐800-900℃ | 界面化合物質量，焊料流散均勻性 |
| 氦質譜檢漏 | 逐只測試 | 漏率＜1×10?11 Pa·m3/s |
5.2質量追溯
所有原材料批號、工藝參數、設備信息編入追溯檔案，從晶體到成品完整閉環，滿足關鍵部件質量溯源管理要求。
六、選型參數速查表
| 參數 | 指標 | 備注 |
|---|---|---|
| 觀察窗直徑 | 50～200 mm | 支持非標定制 |
| 藍寶石厚度 | 30～60 mm | 依工作壓力計算 |
| 工作壓力 | 60 MPa額定 | 可擴展至110 MPa |
| 氦漏率 | ＜1×10?11 Pa·m3/s | 逐只氦檢 |
| 工作溫度 | -40℃～ +400℃ | 長期穩定 |
| 密封方式 | 活性釬焊 (AgCuTi) | 冶金鍵合，無有機物 |
| 晶向 | C軸 (0001) | 最優力學性能 |
| 透光波段 | 0.15～5.5 μm | 可增鍍?cè)鐾改?/td> |
七、結語
藍寶石觀察窗的技術價值，在于它為極端高壓場景中的光學監測提供了一套經標準驗證、經實戰檢驗的完整工程方案。
對于電子工程師和硬件開發者而言，當產品涉及高壓腔體、深海裝備、真空工藝腔等應用時，活性釬焊藍寶石觀察窗應當作為優先評估的技術選項。
從材料到工藝，從測試到追溯，每一個環節的深入理解，都是做出正確工程決策的基礎。
項目溯源：本文技術資料來源于淄博晟元新材料科技有限責任公司承擔的山東省2023年度中央引導地方科技發展資金項目“醫療電子內窺鏡光學組建產業化”。
-
