28.7

實驗4：脈沖周期測量模式

28.7.1

硬件設計

以野火啟明6M5開發板例程為例，本實驗需要使用兩個引腳，使用的PWM輸出引腳為額外引出的IO引腳為：P500；用于脈沖輸入的測量引腳使用的開發板引出的IO引腳為：P600。如下圖所示。

點擊可查看大圖

注

野火啟明6M5開發板例程選用的PWM輸出引腳為：P500（AGTOA0）；選用的測量引腳為：P600（AGTIO3）。

野火啟明4M2開發板例程選用的PWM輸出引腳為：P211（AGTOA5）；選用的測量引腳為：P415（AGTIO4）。

野火啟明2L1開發板例程選用的PWM輸出引腳為：P208（AGTOB0）；選用的測量引腳為：P402（AGTIO1）。

本次實驗需要將PWM輸出引腳與測量引腳使用杜邦線連接起來。

28.7.2

軟件設計

28.7.2.1

新建工程

由于本實驗需要用到PWM波形信號，因此我們直接在前面的“實驗2：比較匹配功能（PWM輸出）”例程的基礎上修改程序。

對于e2studio開發環境：拷貝一份我們之前的e2s工程“28_AGT_PWM_Output”，然后將工程文件夾重命名為“28_AGT_Pulse_Period_Measurement”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前的Keil工程“28_AGT_PWM_Output”，然后將工程文件夾重命名為“28_AGT_Pulse_Period_Measurement”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

工程新建好之后，在工程根目錄下，進入到“src/agt” 文件夾里面新建源文件和頭文件：“bsp_agt_pulse_period_measurement.c”和“bsp_agt_pulse_period_measurement.h”。工程文件結構如下。

列表13：文件結構

左右滑動查看完整內容

28_AGT_Pulse_Period_Measurement
├─ ......
└─src
├─ led
│ ├─ bsp_led.c
│ └─ bsp_led.h
├─ debug_uart
│ ├─ bsp_debug_uart.c
│ └─ bsp_debug_uart.h
├─ agt
│ ├─ bsp_agt_pwm_output.c
│ ├─ bsp_agt_pwm_output.h
│ ├─ bsp_agt_pulse_period_measurement.c
│ └─ bsp_agt_pulse_period_measurement.h
└─ hal_entry.c

28.7.2.2

FSP配置

以野火啟明6M5開發板為例，打開FSP配置界面，在前面實驗2的基礎上，本實驗需要通過IO引腳輸入脈沖信號，因此首先配置AGT及其引腳，然后配置Stacks。

首先在“Pins”配置頁中配置AGT3的操作模式配置為“Count Measurement”，并且為該AGT配置相應的引腳，也就是將AGT的AGTIO3信號連接到P600引腳，如下圖所示。

點擊可查看大圖

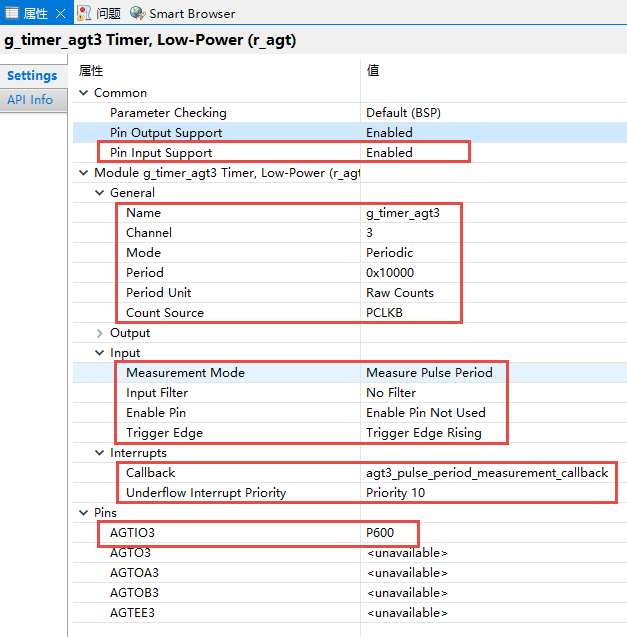

接著在Stacks中加入第二個AGT模塊實例，并按如下圖所示配置該AGT模塊的屬性：

點擊可查看大圖

28.7.2.3

AGT初始化函數

列表14：代碼清單28-10：

AGT初始化

左右滑動查看完整內容

timer_info_t info;//用于獲取定時器參數信息
uint32_t period;//用于保存計數器的計數周期
/* AGT 初始化函數*/
voidAGT_Pulse_Period_Measurement_Init(void)
{
/* 初始化AGT 模塊*/
R_AGT_Open(&g_timer_agt3_ctrl, &g_timer_agt3_cfg);
/* 獲取當前參數*/
(void)R_AGT_InfoGet(&g_timer_agt3_ctrl, &info);
/* 獲取計數周期：AGT 的一個周期的計數次數*/
period = info.period_counts;
/* 使能AGT 定時器*/
R_AGT_Enable(&g_timer_agt3_ctrl);//注：對于脈沖寬度/周期測量模式下，使用?
,→R_AGT_Enable 或R_AGT_Start 函數效果是一致的
/* 啟動AGT 定時器*/
//R_AGT_Start(&g_timer_agt3_ctrl);
}

28.7.2.4

AGT脈沖周期測量中斷回調函數

列表15：代碼清單28-11：

AGT脈沖周期測量中斷回調函數

左右滑動查看完整內容

uint32_tpulse_period_time;//測量的脈沖周期時間
volatileuint8_tprint_enble_flag;//允許打印測量結果標志
/* AGT 脈沖周期測量中斷回調函數*/
voidagt3_pulse_period_measurement_callback(timer_callback_args_t* p_args)
{
staticuint32_toverflow_times =0;//計數器溢出次數
/* 測量完成事件*/
if(TIMER_EVENT_CAPTURE_A == p_args->event)
{
pulse_period_time = p_args->capture + overflow_times * period;//記
錄時間B
overflow_times =0;
print_enble_flag =1;//測量完成后允許打印測量結果
}
/* 定時器計數溢出事件*/
elseif(TIMER_EVENT_CYCLE_END == p_args->event)
{
/* 輸入捕獲期間計數器溢出，則記錄溢出次數+1 */
overflow_times++;
}
}

28.7.2.5

hal_entry入口函數

列表16：代碼清單28-12：hal_entry入口函數

左右滑動查看完整內容

/* 用戶頭文件包含*/
#include"led/bsp_led.h"
#include"debug_uart/bsp_debug_uart.h"
#include"agt/bsp_agt_pwm_output.h"
#include"agt/bsp_agt_pulse_period_measurement.h"
// 外部變量聲明
externtimer_info_t info;//用于獲取定時器參數信息
externuint32_t pulse_period_time;//PWM 周期的時間計數
externvolatileuint8_t print_enble_flag;
voidhal_entry(void)
{
/*TODO:add your own code here */
LED_Init();// LED 初始化
Debug_UART4_Init();// SCI4 UART 調試串口初始化
AGT_PWM_Init();// AGT PWM 輸出初始化
AGT_Pulse_Period_Measurement_Init();// AGT 脈沖周期測量初始化
printf("這是一個AGT 的PWM 輸出+ 脈沖周期測量功能實驗
");
printf("使用杜邦線連接P500 和P600 引腳，然后打開串口助手查看串口的打印信息

,→");
while(1)
{
float pulse_period_time_us;
if(print_enble_flag)
{
// 打印PWM 脈沖周期測量的計數
printf("Period=%d, ", pulse_period_time);
/* 計算PWM 脈沖周期測量的時間*/
pulse_period_time_us=(float)pulse_period_time/((float)info.
,→clock_frequency/(float)1000000);
printf("Time=%f us
", pulse_period_time_us);
pulse_period_time=0;//測量結果打印完后舊數據清零
print_enble_flag=0;//允許打印測量結果標志位清零
}
// LED1 閃爍指示程序正在運行...
LED1_TOGGLE;
// 間隔1s
R_BSP_SoftwareDelay(1,BSP_DELAY_UNITS_SECONDS);
}
#ifBSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}

287.3

下載驗證

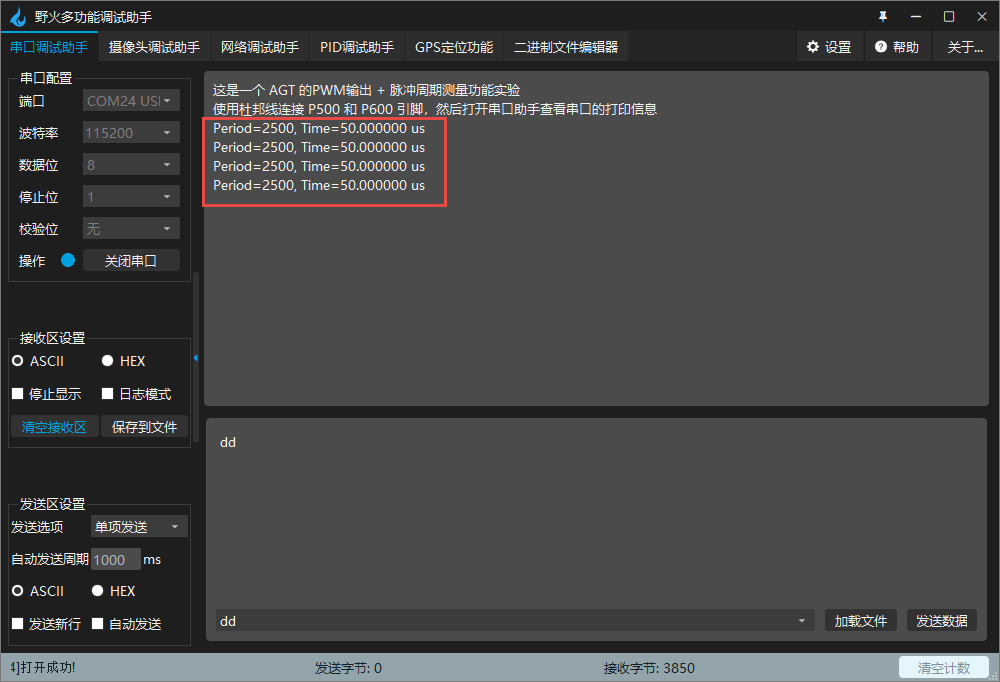

以野火啟明6M5開發板為例，編譯并下載程序后，復位開發板使程序重新運行，然后使用杜邦線連接P500和P600引腳，然后打開串口助手查看串口的打印信息。串口會打印出PWM信號的頻率和占空比等信息，實驗現象如下圖所示。

點擊可查看大圖

通過計算，我們設置PWM輸出波形的頻率為20 KHz，周期為50us，這與我們測量得到波形周期一致。
