當今的許多低功耗應用需要一種簡單的短距離非接觸式通信方法，無需電纜。這種非接觸式通信方式可用于配置或數據收集，但無線電鏈路的額外成本和復雜性不是首選。

紅外通信鏈路通常是最佳的解決方案，可以在許多不同的產品中找到，例如公用事業儀表、可穿戴設備和遙控器。但是，在典型的微控制器上實現這樣的鏈接并不是那么容易。為避免紅外二極管飽和，我們通常希望用低頻信號驅動二極管，然后必須通過通信數據調制，這通常意味著使用外部調制解調器芯片?？紤]到其相關成本，我們傾向于使用定時器生成低頻信號，并使用一些外部組件將其與串行端口的輸出混合。這不僅使用外部組件，而且我們需要為這些功能中的每一個功能使用多個I/O引腳。

在這篇文章中，我們將了解如何使用SCI/AGT門功能，將RA4C1的異步通用定時器（AGT）的輸出與SCI5或片上IrDA接口的輸出混合，以輕松生成高效驅動紅外二極管所需的信號，而無需外部元件或過多的I/O引腳。

RA4C1是一款低功耗微控制器，支持高達80MHz的工作頻率，可在低至1.6V的電壓下工作。該器件具有許多低功耗外設，例如低功耗定時器、低功耗UART和段碼式LCD控制器。RA4C1是RA系列的第一款產品，采用SCI-AGT掩模電路，可輕松驅動IR二極管，如下面的電路圖所示。

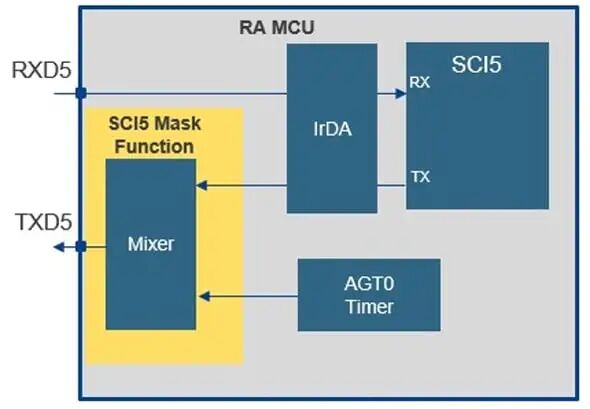

圖1：SCI AGT掩碼功能

電路操作非常簡單。用戶可以使用SCI5的輸出來調制AGT定時器產生的載波頻率，如下圖所示。然后，這可用于直接驅動紅外二極管。

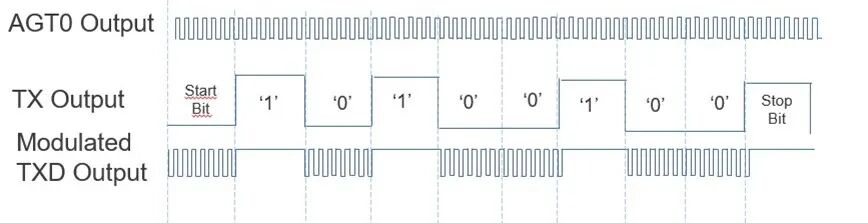

圖2：UART框架

用戶還可以選擇使用RA4C1上的IrDA電路輸出來調制載波。您可以選擇輸出直接調制輸出或使用反相輸出，如下圖所示。

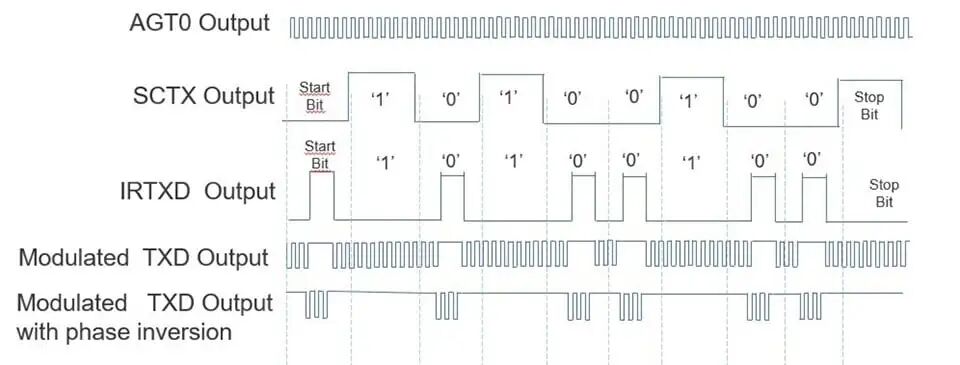

圖3：IrDA幀

這個簡單的電路使用戶更容易生成通過紅外接口發送信息所需的信號，從而減少了PCB上所需的額外組件，并減少了MCU上用于此類功能的引腳數量。
