全球掃地機器人市場規模突破百億美元，中國品牌在全球市場份額持續攀升，技術競賽已從導航算法、AI避障一路延伸至全鏈路系統可靠性。然而，知名品牌的掃地機器人即便選用了一流的主控芯片和傳感器模組，設備運行中仍出現導航漂移、傳感器誤觸發、異常斷電等故障。

失效分析（FA）數據共同指向一個被長期低估的結論：各模組之間那套“大電流供電 + 高速數據采集 + 多模態傳感融合”的復合連接體系才是重中之重。

電子谷系統連接架構設計

基于此，電子谷將掃地機器人整機連接需求拆解為五條獨立物理鏈路，逐一給出系統級解決方案。

DZGU

電池供電與電源管理

這條鏈路負責將電池能量安全、高效注入各用電模塊。

項目測試中曾發現，機器人在高功率清掃模式下偶發瞬時斷電。排故發現，電池與主板間的連接器因長期震動導致接觸電阻增大，大電流下局部發熱加速插針氧化，形成惡性循環。這是震動工況下微動磨損導致的典型接觸失效。

掃地機運行時伴隨全頻段機械震動——滾刷高頻旋轉、風機高速運轉、驅動輪在不平整地面上的顛簸沖擊。傳統連接器端子接合面在此工況下產生微動磨損，接觸電阻持續攀升，超過臨界值后焦耳熱無法有效耗散，最終導致連接失效甚至燒蝕。

電子谷分級供電策略：

01

高負載供電

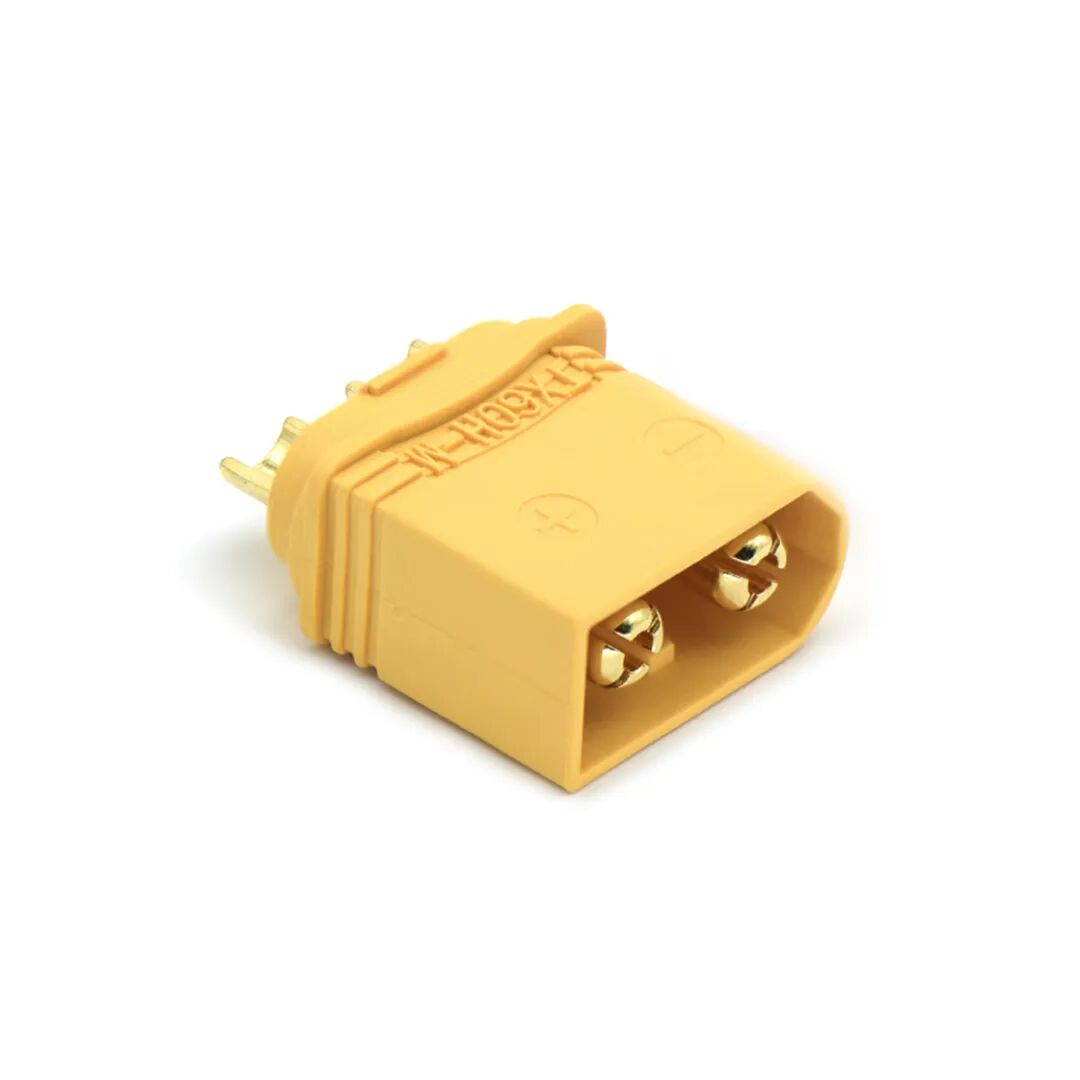

選用 XT60/XT90 大電流連接器。XT60承載60A，XT90達90A，子彈型多點接觸結構有效對抗震動斷連，核心指標是掃地機全生命周期內的“零瞬斷”。

02

內部電源分配

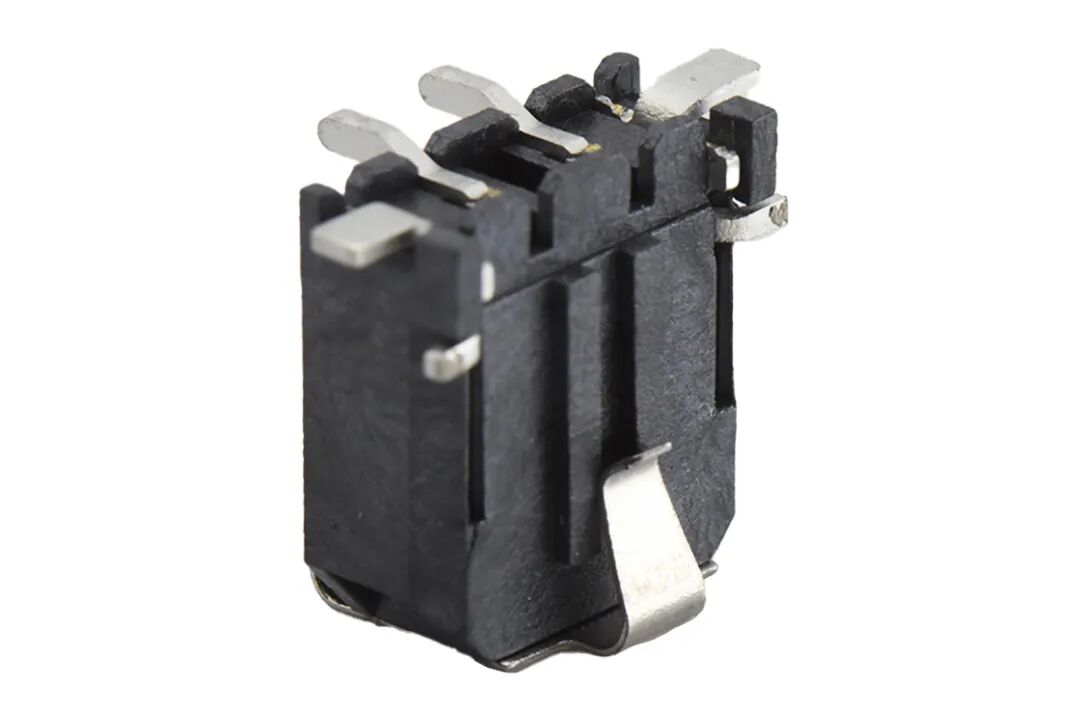

選用 12501系列 線對板連接器。線端膠體采用摩擦式鎖扣結構，扣合時發出“咔嗒”聲確認實配到位，自動鎖緊、抗拉拔，防止使用中意外脫落。

DZGU

電機驅動與執行機構連接

此鏈路同時傳輸持續大電流和對噪聲敏感的低壓控制信號。驅動輪堵轉時電流瞬間飆升，風機全速運轉產生強烈電磁干擾——連接器選型不當，輕則信號抖動，重則大電流瞬斷。

電子谷分區驅動方案：

01

核心驅動電機

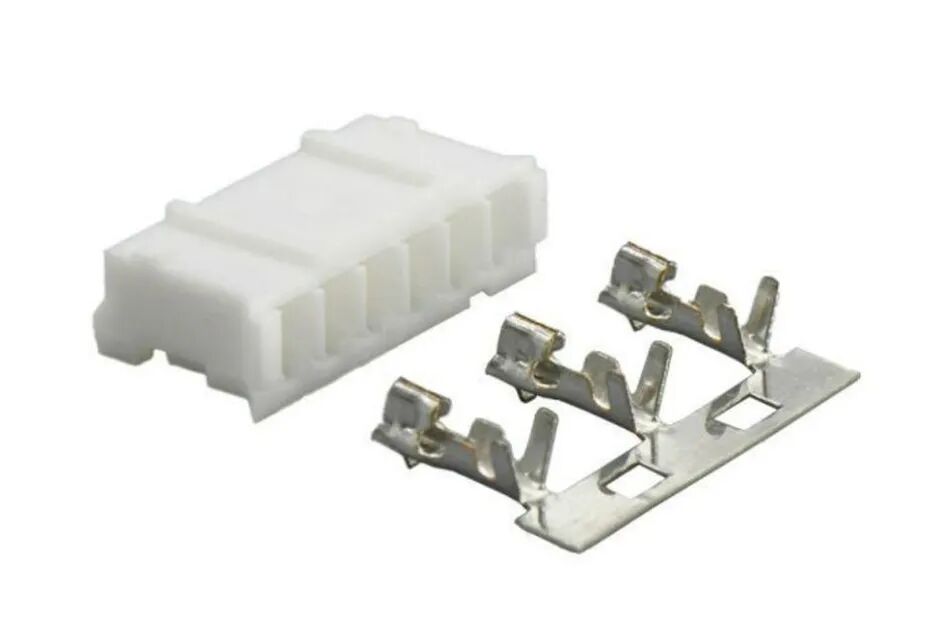

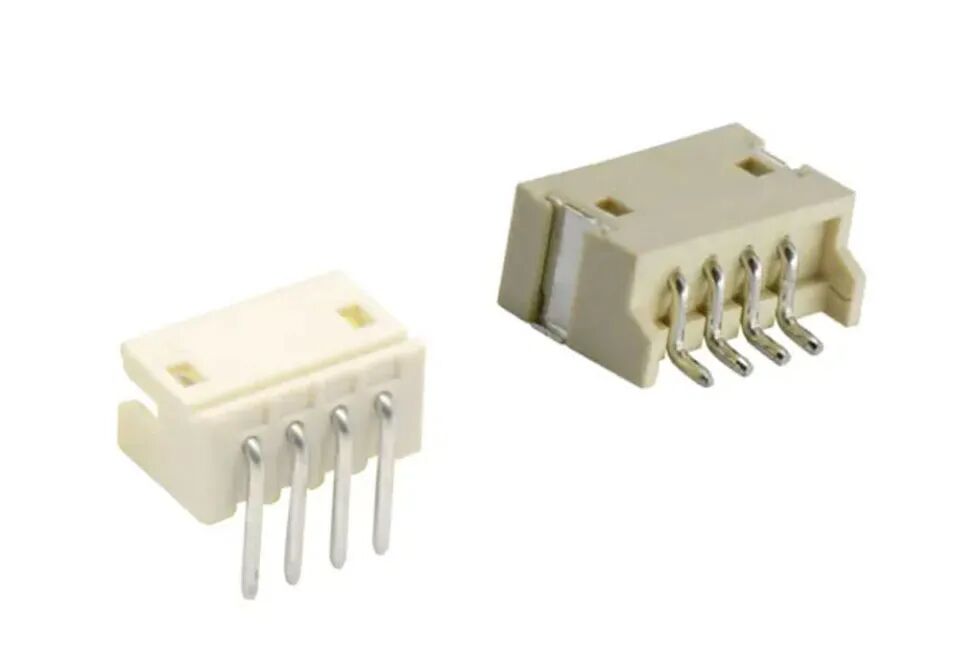

C3030系列 線對板連接器。3.0mm間距，額定5A，耐壓1000V AC，自帶鎖扣在持續震動中防止松脫，適用于驅動輪與主滾刷電機。

02

頻繁活動部件

高柔性伺服線束，額定5A，耐磨抗彎曲，用于邊刷、浮動滾刷等需頻繁扭轉的連接部位。

03

風機供電

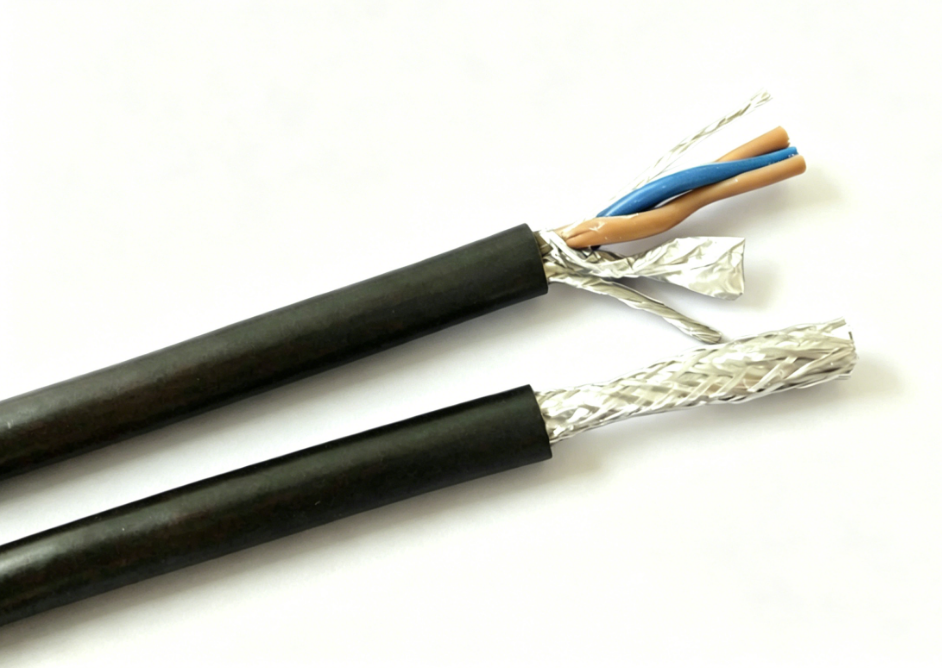

采用帶屏蔽層的電機驅動線束，避免風機電磁干擾影響Wi-Fi與傳感器信號。

DZGU

傳感器信號采集

激光雷達、碰撞檢測、紅外感應、懸崖傳感器等組成全向感知網絡，任一節點連接失效都可能導致錯誤清掃決策。

電子谷團隊對接一企業項目，其紅外感應模塊信號不穩，偶發避障失敗。排查發現根源在于常規消費類連接器端子為方形切口，接觸面積小，震動下接觸電阻逐漸上升，有效信號衰減。

電子谷分級連接策略：

01

高可靠傳感節點

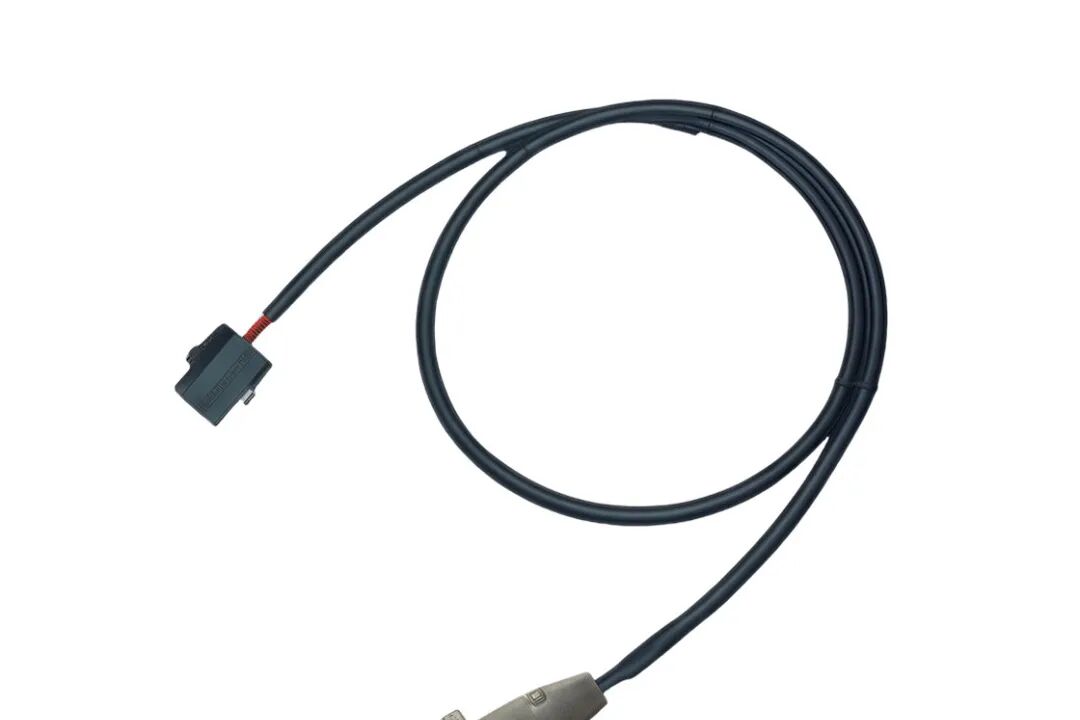

11501系列 線端連接器。采用圓PIN針設計與線端全包覆結構，公母間實現無死角接觸。相比方形端子在震動下的“點接觸”退化，圓形PIN針物理支撐力更強、接觸面積更穩定，可有效降低感應延遲。適用于紅外感應、碰撞傳感器、沿墻傳感器等信號完整性要求嚴苛的節點。

02

高頻插拔處

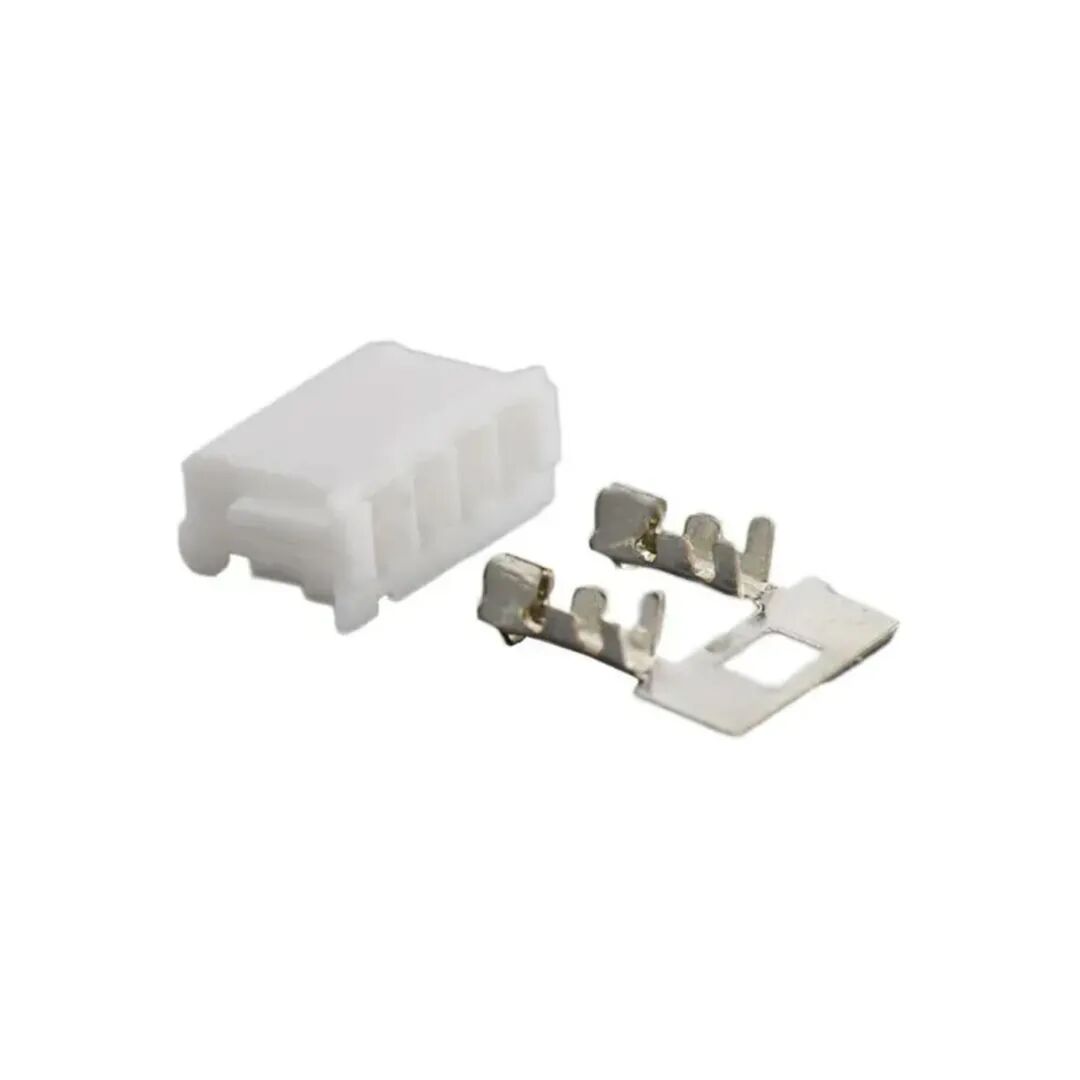

12001系列，夾持式鍍錫觸點，耐插拔、抗氧化。

03

LDS激光雷達

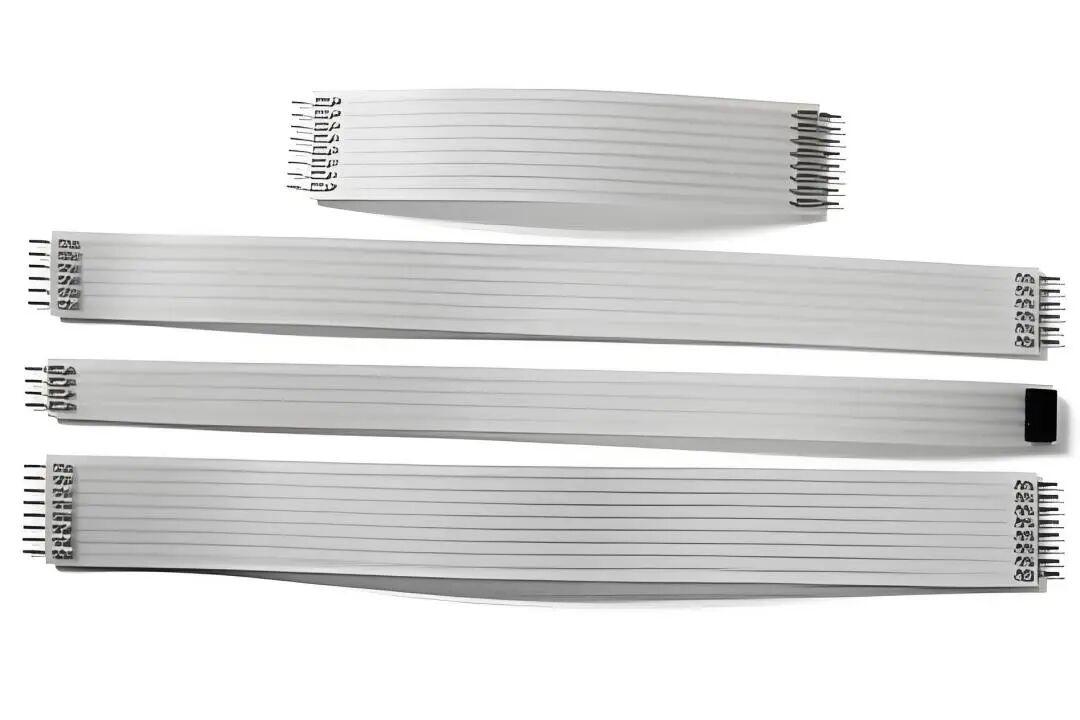

FPC/FFC柔性排線連接器。提供0.3/0.5/0.8/1.0/1.25mm多間距，4至80Pin配置，0.5mm間距可完美匹配主流LDS模組，適應旋轉結構的往復運動。

DZGU

機內通用線束互聯

這是機內最龐雜的連接體系，涉及電源、信號、數據混合傳輸，連接器物料數量最多、規格最雜。

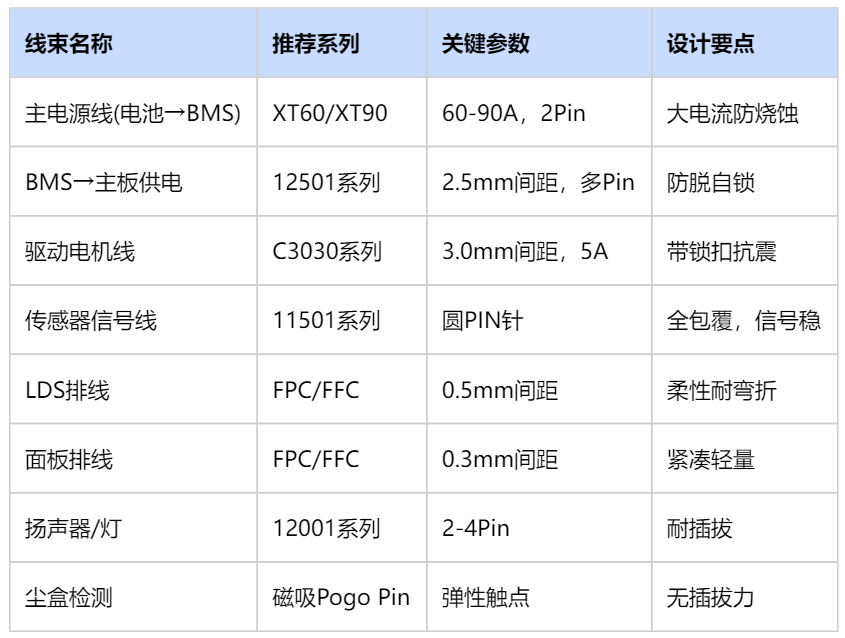

典型線束配置：

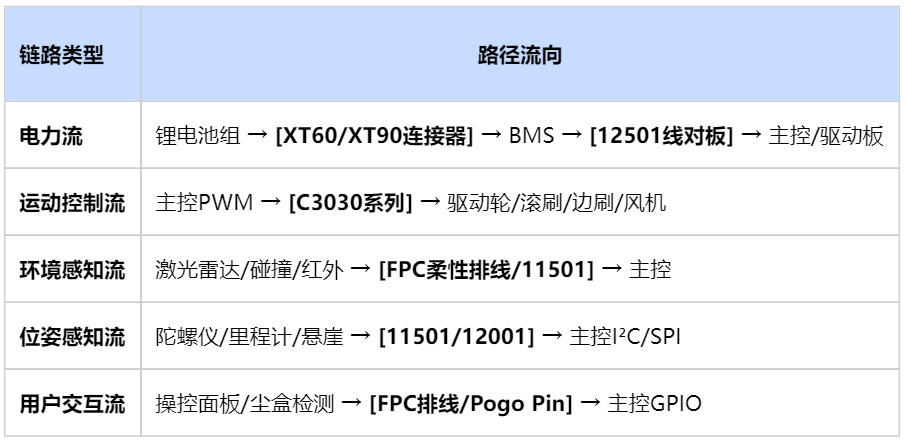

一站式線束定制：電子谷可根據不同應用需求，提供線束長度、連接器阻值等按需定制服務，省去研發人員從零選型與匹配的繁瑣過程。

磁吸與無纜連接方案

塵盒、水箱、拖布等高頻拆裝部件，以及充電底座對接，要求連接既可靠又無操作負擔。

傳統連接器需插拔力，而塵盒拆裝頻率極高；充電底座則需自動回充時精準電氣對接，對容差性和可靠性要求極高。

電子谷快拆方案：

01

塵盒/水箱在位檢測

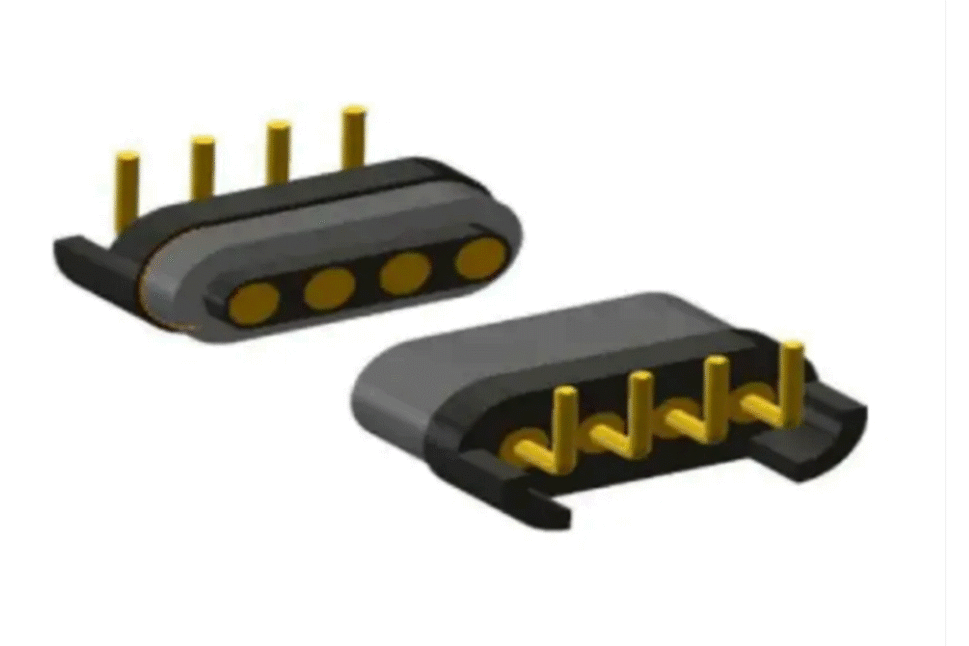

建議選用磁吸Pogo Pin。彈性觸點實現無纜化快拆，彈簧針的容差能力可彌補長期使用后的微小形變，推入卡槽即完成機械定位與電氣對接。

02

充電底座

可選磁吸充電連接器。磁性吸附支持快速充電，具備防塵防水和優異耐用性，大幅降低傳統物理觸點磨損風險。

03

調試/固件升級口

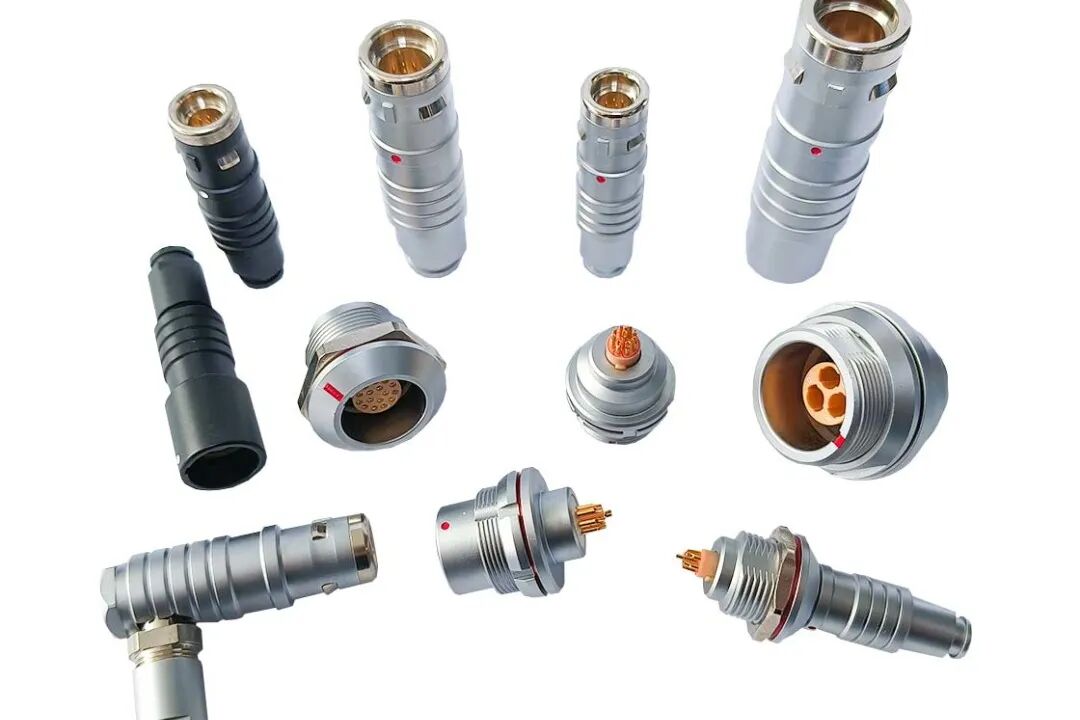

推拉自鎖連接器，IP67/IP68防護，自鎖抗震動，適合需絕對可靠的接口。

DZGU

DZGU

全鏈路連接方案

成就智能清潔體驗

掃地機器人從隨機碰撞演進到多模態自主清潔，對內部連接體系的要求已完成從“能用”到“可靠”的三級躍遷。從XT60流過的大電流，到FPC排線穿行的點云數據——這些看不見的“隱形骨架”，共同定義了掃地機器人所有看得見的性能。

電子谷旗下大電流連接器、12501自鎖式線對板、11501圓PIN針傳感器連接器、FPC/FFC柔性排線等系列產品，持續為智能清潔設備提供覆蓋“供電-驅動-感知-交互-快拆”全鏈路的連接解決方案。如需選型支持或規格書參考，歡迎隨時聯系電子谷團隊。
