在PCB（印制電路板）制造與應用中，過孔（Via）承擔著層間導通、信號傳輸和電源分配的重要作用。隨著電子產品向高密度、高功率、高可靠性方向發展，過孔已不再只是“打通上下層”的結構，而是決定整板電氣性能、熱穩定性和長期可靠性的關鍵薄弱點。 因此，PCB過孔可靠性測試就成為設計驗證、工藝評估和量產質量控制中的重要環節。

一、為什么PCB要做過孔可靠性測試？

過孔是PCB失效的高風險點，過孔內部結構通常包含銅壁、樹脂基材和鍍層界面，這些部位在熱、機械和電流應力下容易出現問題，例如：

• 銅壁開裂
• 孔壁鍍銅分離
• 樹脂與銅界面剝離
• 熱循環后導通失效
• 電流沖擊下局部過熱

尤其在多層板、HDI板、厚銅板和高功率板中，過孔承受的應力更復雜，失效后往往導致整板功能異常，甚至批量報廢。

在消費電子中，過孔失效可能表現為偶發性故障；而在汽車電子、工業控制、醫療設備、通信基站等場景中，這類問題會被放大為可靠性事故。 因此，過孔測試不僅是驗證“能不能導通”，更是驗證其在長期服役中的穩定性。

過孔缺陷有時在出廠測試中并不明顯，但在后續裝配回流焊、熱老化、振動沖擊或高電流運行中才逐漸暴露。 如果沒有做充分的可靠性測試，潛在風險可能會流入客戶端，造成返修成本上升和品牌信譽受損。

二、過孔可靠性測試主要測什么？

PCB過孔可靠性測試通常圍繞以下幾類能力展開：

1. 電氣導通穩定性

測試過孔在初始狀態及經過應力后，是否仍能保持穩定導通。重點關注：

• 初始電阻值
• 電阻漂移
• 瞬斷現象
• 開路或間歇性失效

2. 熱應力耐受能力

過孔在焊接、回流焊、熱循環環境下，會因材料熱膨脹系數（CTE）不匹配產生應力。 測試目標是驗證過孔是否能在溫度變化下維持結構和電性能穩定。

3. 電流承載能力

對于電源孔、散熱孔、高電流信號孔，需要評估過孔在較大電流下是否出現：

• 溫升過高
• 銅壁局部損傷
• 電阻上升
• 長時間運行后的退化

4. 機械可靠性

過孔還可能受到板彎、插拔、振動、跌落等機械應力影響。測試可以幫助識別孔壁裂紋、分層和鍍層附著力不足等問題。

三、行業標準和要求有哪些？

過孔可靠性測試通常并不是“企業自定規則”，而是需要結合國際標準、行業規范和客戶規范來執行。以下是常見參考方向。

1. IPC標準體系

IPC是PCB行業最常用的國際標準體系之一，相關內容通常涉及：

• IPC-A-600：印制板可接受性標準
• IPC-6012：剛性印制板性能與鑒定規范
• IPC-TM-650：測試方法標準

在這些標準框架下，過孔的孔壁完整性、鍍層質量、熱沖擊后可靠性、導通穩定性等都屬于重點關注對象。 對于高可靠性應用，客戶往往會在IPC基礎上提出更嚴格的內部規范。

2. 汽車電子相關要求

汽車電子對可靠性要求極高，通常會結合：

• AEC-Q類可靠性要求
• 客戶自定義熱循環、振動、濕熱測試規范
• 更長壽命周期驗證

汽車電子中的過孔測試重點不只是“生產合格”，而是“整個壽命周期內不失效”。

3. 通信與工業控制領域要求

通信設備、工業控制板卡、服務器主板等通常關注：

• 高溫運行下電性能穩定
• 長時間大電流工作下的溫升控制
• 高密度布線條件下的過孔一致性

這類應用更強調批量一致性和長期運行可靠性。

4. 醫療與航空航天等高可靠性場景

這類行業通常對失效容忍度極低，除標準測試外，還會要求更嚴格的：

• 熱循環測試
• 生命測試
• 失效分析追溯
• 過程能力控制

因此，過孔測試設備不僅要“測得準”，還要“測得穩、測得快、可追溯”。

四、為什么推薦Bamtone HCT系列自動耐電流測試儀？

在PCB過孔可靠性測試中，除了常規的導通與電阻檢查，更關鍵的是對過孔在電流應力下的真實表現進行驗證。 這時，專業的自動耐電流測試設備就顯得尤為重要。作為國內領先的PCB質控設備專業解決方案供應商，班通科技自研推出的Bamtone HCT系列自動耐電流測試儀（又稱Bamtone HCT系列自動高電流測試儀）正是面向這類應用場景的可靠選擇。

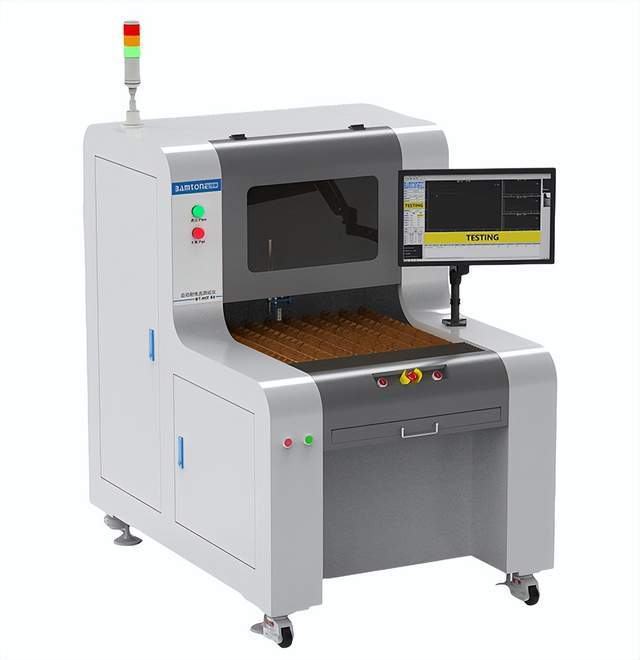

Bamtone HCT系列自動耐電流測試儀

1. 面向過孔與線路的耐電流驗證需求

HCT系列可用于評估PCB線路、過孔、焊點等部位在電流加載下的性能表現，適合：

• 過孔可靠性驗證
• 大電流承載測試
• 溫升與失效分析
• 工藝改善驗證
• 批量一致性抽檢

對于需要評估過孔在真實負載下表現的企業來說，這類設備具有很強的實用價值。

2. 自動化程度高，提升測試效率

傳統手動測試方式容易受操作人員經驗影響，效率和一致性不足。

Bamtone HCT系列強調自動化測試流程，有助于：

• 降低人工干預
• 提高測試重復性
• 縮短測試周期
• 便于批量測試與記錄

這對研發驗證、品質抽檢和量產篩查都非常有幫助。

3. 更適合質量追溯與數據管理

過孔可靠性測試不僅要看結果，還要看過程數據。

自動耐電流測試儀可幫助企業更規范地記錄測試條件、結果與異常信息，為后續失效分析和工藝優化提供依據。

4. 適用于多種PCB應用場景

無論是消費電子、工控設備、汽車電子，還是高功率電源板、通信板卡，HCT系列都可作為耐電流能力驗證的重要測試平臺，幫助企業建立更完善的可靠性驗證體系。PCB過孔雖然體積很小，但它承載的是整塊電路板的可靠性底線。隨著電子產品向高密度、高功率、高壽命方向持續演進，過孔可靠性測試已經從“可選項”變成“必選項”。

結合IPC等行業標準，企業需要建立系統化的過孔驗證流程，重點關注導通穩定性、熱應力耐受能力和電流承載能力。 在這一過程中，Bamtone HCT系列自動耐電流測試儀能夠為過孔可靠性驗證提供高效、穩定、自動化的測試支持，是PCB制造企業、研發實驗室和品質部門都值得關注的關鍵測試裝備。
