一、背景與行業痛點

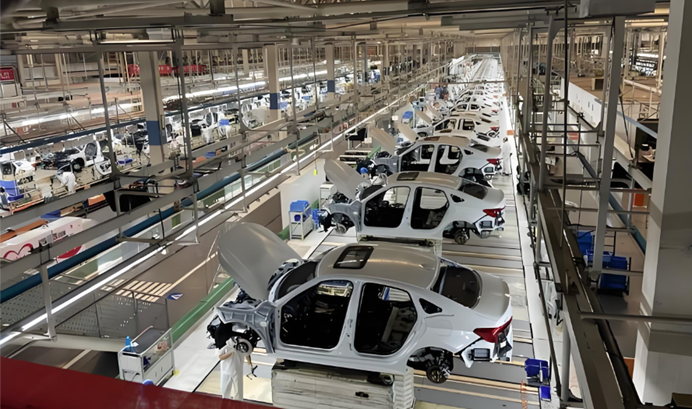

隨著全球?qū)Νh(huán)境保護與可持續發展的重視程度不斷提升，新能源汽車行業迎來高速發展機遇。某新能源汽車制造企業為進一步提升生產效率、優化生產管理流程、實現設備智能化監控，決定對現有生產線進行智能化升級改造。該企業生產線大量采用三菱FX3S系列PLC實現自動化設備控制，但原有PLC不具備以太網接口，難以滿足上位機對設備數據的實時監控，以及與觸摸屏之間的高效通信需求。為此，企業采用遠創智控YC8000-FX三菱PLC以太網模塊，與三菱FX3S PLC構建以太網通信方案，有效解決了原有設備聯網難題，為生產線的數字化、智能化升級提供了穩定可靠的支撐。

二、解決方案

經過多方調研和評估，該企業選用了遠創智控品牌的YC8000-FX三菱PLC以太網模塊來解決這一問題。該模塊具有以下特點：

工業級設計：采用導軌安裝方式，能夠適應工業現場復雜的環境。

不占用PLC編程口：上位機通過以太網對PLC數據監控的同時，觸摸屏可以通過復用接口X2與PLC進行通訊。

支持多種通訊協議：支持三菱MC以太網協議和ModbusTCP，能夠與多種SCADA軟件兼容。

三、實施過程

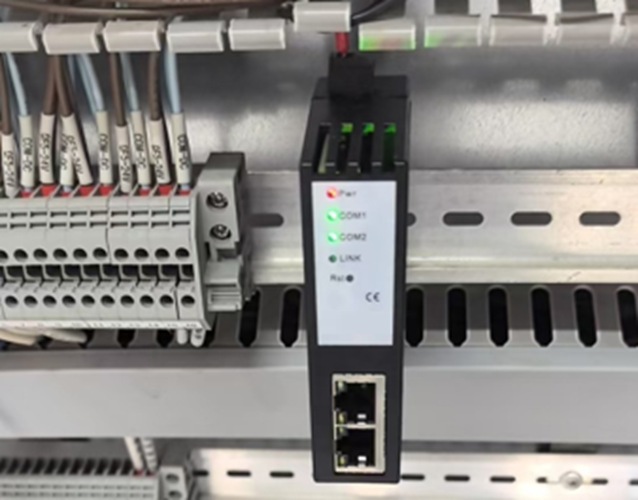

硬件安裝：將遠創智控YC8000-FX三菱PLC以太網模塊通過導軌安裝在PLC機柜內合適的位置，使用隨模塊配備的通訊線將PLC的編程口與模塊的COM1口相連，確保連接穩固。然后將模塊通過以太網網線接入工廠的工業網絡交換機，同時將現場的三菱觸摸屏連接到模塊的復用接口X2。

網絡配置：通過模塊自帶的配置工具或WEB服務器，設置模塊的IP地址等網絡參數，使其與工廠的網絡在同一網段。在上位機的編程軟件（如GXWorks2）中，新建工程并設置連接目標為以太網模塊，輸入模塊的IP地址后進行通信測試，確保連接成功。

系統調試：在上位機的監控軟件中，根據實際需求配置與PLC數據交互的變量和功能，通過模塊實現對PLC的實時數據采集、程序上下載和監視操作。同時，調試觸摸屏與PLC的通信功能，確保現場操作人員可以通過觸摸屏正?？刂圃O(shè)備。

四、應用效果

生產效率提升：通過上位機對PLC的實時監控和數據分析，生產管理人員能夠及時了解生產線的運行狀態和設備利用率，快速發現生產過程中的瓶頸環節，從而優化生產計劃和調度，有效提高了生產效率。

設備管理優化：借助模塊的以太網通信功能，實現了對生產設備的遠程監控和故障診斷。一旦設備出現異常，系統能夠及時報警并提供故障信息，維修人員可以快速響應并進行維修，減少了設備停機時間。

系統兼容性增強：由于遠創智控YC8000-FX三菱FX系列PLC以太網通訊模塊支持多種通訊協議和SCADA軟件，該企業可以根據未來的發展需求，靈活地?cái)U(kuò)展和升級生產管理系統。

操作便捷性提高：現場操作人員通過觸摸屏與PLC通信，能夠更加直觀地進行設備操作和參數設置，提升了操作的便捷性和準確性。

五、總結

遠創智控YC8000-FX三菱PLC以太網模塊在該新能源汽車制造企業的應用，成功解決了三菱FX3S系列PLC與上位機及觸摸屏的通信問題，實現了生產過程的智能化監控和管理。其工業級設計、多種通訊協議支持和不占用PLC編程口等特點，為企業的生產管理帶來了諸多便利，也為新能源汽車制造行業的設備信息化升級提供了一種有效的解決方案。
