在電子電路硬件設計中通常會說到整流電路，整流電路有什么用呢又有那些差異呢？現在就以我們工作中常用的二極管整流作講解。

二極管整流電路作用：就是將交流電（AC） 變成單向脈動直流電（DC） 的電路，運用的是二極管的單向?qū)щ娞匦浴?/p>

整流電路分類:

1.半波整流電路,電路及波型如下:

工作原理:變壓器T1次級A正B負時，電流經D1導通后再經過R1回到B處，如果變壓器次級B正A負時，D1反向截止，不通。形成R1的輸出 電壓上正下負。

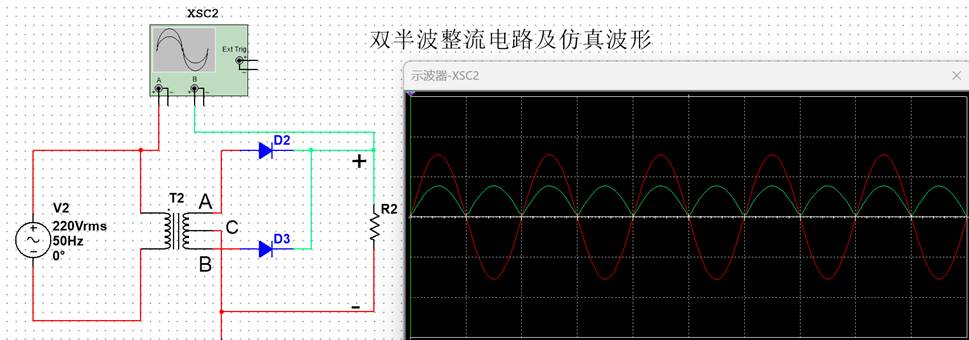

2.雙半波整流電路,電路及波型如下:

C為變壓器次級的中心抽頭。

工作原理:變壓器T2次級A正B負時，電流經D2導通后再經過R2回到C處，如果變壓器次級B正A負時，電流經D3導通后再經過R2回到C處。形成R2的輸出電壓上正下負。

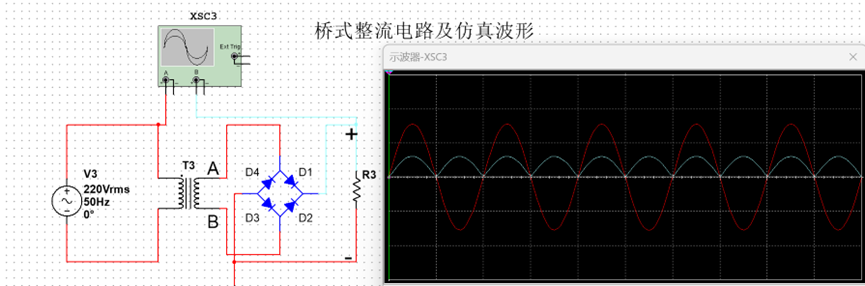

3.橋式整流電路,電路及波型如下:

工作原理:變壓器T3次級A正B負時，電流經D1導通后再經過R3后流經D3回到B處，如果變壓器次級B正A負時，電流經D2導通后再經過R3后流經D4回到A處。形成R3的輸出電壓上正下負。

本文由深圳騰迎電子創作，如需轉載請注意出處。
