在現代化礦山生產體系中，通訊系統是保障安全生產、高效調度、應急處置的關鍵基礎設施。井下巷道狹長、環境復雜、粉塵大、濕度高、電磁干擾強，對音頻采集、語音傳輸、廣播對講、實時監聽提出了極為嚴苛的要求。傳統礦用音頻設備普遍存在布線復雜、驅動繁瑣、穩定性不足、拾音模糊、抗干擾能力弱等問題，直接影響調度指令傳遞、作業協同效率與應急響應速度。HX?01 USB 音頻編碼模塊憑借工業級設計、免驅即用、高清語音處理、寬溫穩定運行、靈活配置適配等核心優勢，成為礦場通訊系統升級改造、新型礦用終端集成、智慧礦山建設的理想音頻核心組件，全面覆蓋井下對講、調度廣播、安全監控、設備音頻接入、應急通訊等全場景需求，為礦山安全生產搭建穩定、清晰、可靠的語音傳輸生命線。

一、礦山行業音頻通訊的核心痛點與需求

礦山作業環境特殊，音頻通訊系統面臨多重挑戰，直接關系到生產效率與人員安全。井下空間封閉、巷道延伸距離長、機械設備密集，風機、絞車、運輸機等設備運行產生持續噪音，常規音頻模塊易出現雜音、失真、嘯叫，導致調度指令模糊不清；高粉塵、高濕度、溫差波動大的環境，會加速電子元件老化，降低設備使用壽命；井下供電與信號線路復雜，電磁干擾強烈，易造成音頻信號中斷、傳輸卡頓；傳統礦用音頻設備多為專用定制方案，安裝調試需要專業技術人員，部署周期長、維護成本高，且兼容性差，難以適配 PC、工控機、安卓礦用終端、嵌入式設備等多平臺；部分老舊系統不支持雙通道拾音、獨立靜音控制、狀態實時指示等功能，無法滿足現代化礦山精細化調度、多路語音采集、分級廣播管控的需求；在應急場景下，設備斷電、信號中斷、操作繁瑣等問題，會延誤險情通報與人員撤離指令傳遞，埋下重大安全隱患。

基于礦山行業的實際應用場景，音頻模塊需滿足五大核心要求：一是即插即用、免驅兼容，快速適配各類礦用設備，降低部署難度；二是高清語音、降噪抗干擾，在強噪音環境下保持語音清晰可辨；三是寬溫耐用、穩定可靠，適應井下惡劣環境，長期不間斷運行；四是靈活配置、易于集成，支持單 / 雙通道切換、咪頭直連、單拾音模式，適配不同終端結構；五是功能完善、安全可控，具備按鍵控制、指示燈狀態、靜音管理、穩壓輸出等能力，滿足工業級操作與安全規范。HX?01 USB 音頻編碼模塊從礦山實際需求出發，針對性解決行業痛點，以成熟穩定的硬件設計、豐富完善的功能配置、極簡便捷的集成方式，成為礦場音頻系統升級的優選方案。

二、HX?01 模塊核心性能與礦用適配優勢

HX?01 是一款內置專業 USB 編碼 DSP 芯片的音頻編碼模塊，遵循 USB 音頻設備 2.0 規格，兼容 USB1.1/1.0，無需安裝驅動、無需系統軟件調試，接入 USB 接口即可替代原有聲卡系統，實現模擬音頻信號高速、穩定、高清傳輸。模塊尺寸僅 34.2mm×18.9mm，采用半孔貼片與插針插座雙安裝方式，可靈活嵌入礦用本安型對講終端、防爆廣播音箱、井下監控設備、車載通訊裝置、調度主機等狹小空間，完美適配礦山設備的結構設計與安裝規范。

（一）免驅兼容，全平臺快速部署

模塊支持 Windows XP/Vista/7/8/10、MAC 系統，兼容安卓 4.4 以上版本，接入 PC、工控機、礦用平板、嵌入式終端等設備后，系統自動識別加載，無需專業調試、無需額外軟件，大幅降低井下設備部署難度與技術成本。在礦山調度室、井下變電所、采掘工作面、運輸巷道等場景，可快速完成音頻系統搭建，即插即用、通電即工作，有效縮短設備安裝周期，減少現場施工人員工作量。同時，模塊支持硬件 ID 號自定義設置，可解決多設備同時接入時的硬件地址沖突問題，滿足礦山多路音頻設備并行運行、集中管控的需求。

（二）高清語音處理，強抗干擾低失真

內置專業 DSP 音頻處理芯片，支持 8KHz—48KHz 多檔采樣率，可根據礦山不同場景自動適配最佳采樣參數，實現語音信號高保真采集與播放。模塊信噪比優異、底噪控制嚴格，在風機轟鳴、機械運轉的強噪音環境下，仍能保持語音清晰、無失真、無嘯叫，確保調度指令、安全提醒、應急喊話準確傳遞。針對井下復雜電磁環境，模塊采用抗干擾電路設計，有效抵御供電線路、機械設備、通訊信號的電磁干擾，避免音頻中斷、卡頓、雜音等問題，保障語音傳輸連續穩定，滿足礦山 24 小時不間斷作業的通訊需求。

（三）寬溫穩定，適應礦山惡劣環境

模塊工作溫度范圍為?20℃～65℃，可承受井下低溫、高溫、溫差劇烈波動的環境考驗；工作濕度小于 90%，具備良好的防潮、防粉塵性能，符合礦山井下惡劣環境的使用標準。內部采用穩壓電路設計，USB 輸入電壓范圍 4—5.5V，標準 5V 供電，兼容礦用本安型供電系統，電壓波動時仍能穩定運行。模塊內置 3.3V LDO 穩壓輸出，最大負載電流 250mA，可為外圍拾音、指示燈、控制電路供電，簡化礦用設備整體結構，減少元件數量，提升設備整體可靠性，降低故障發生率，滿足礦山長期連續運行的穩定性要求。

（四）靈活配置模式，覆蓋全場景需求

HX?01 模塊支持多種工作模式切換，通過簡單硬件調整即可適配不同礦用場景，無需復雜軟件編程，現場改造便捷高效。

1. 單 / 雙通道輸入切換：默認單聲道音頻輸入，滿足常規對講、拾音需求；拆除正面電阻 R3，即可開啟雙通道立體聲輸入，適配廣播系統、多路語音采集、高保真錄音場景。
2. 咪頭直連模式：背面短接 J3 焊盤，可直接接入駐極體電容麥克風，無需額外偏置電路，簡化井下拾音設備結構；同時短接 J3、J4 并拆除 R3，支持雙通道電容咪頭接入，實現立體聲拾音。
3. 單拾音專用模式：短接背面 J5 焊盤，開啟單拾音模式，僅增加音頻輸入通道，不影響原設備喇叭輸出，完美解決安卓礦用終端接入后原設備無聲的問題，適用于需保留本機音頻、新增外接拾音的設備改造。
4. 獨立控制與指示：配備播放 / 暫停、上一曲 / 下一曲、音量加減、麥克風靜音、播放靜音等功能按鍵端口，搭配靜音指示燈、播放狀態指示燈，可實現礦用設備本地物理按鍵控制，狀態實時可視化展示，操作簡單直觀，符合井下人員操作習慣。

（五）極簡集成，降低開發與維護成本

模塊提供完整腳位定義、典型應用電路、模式設置指南，外圍電路極簡，無需復雜調試，礦山設備廠商可快速完成集成開發，縮短產品研發周期，降低量產成本。同時，模塊采用工業級元器件制造，防靜電 PVC 吸塑托盤包裝，批量供貨穩定，售后維護簡單，出現模式調整需求時，僅需簡單硬件操作即可完成，無需返廠維修，大幅降低礦山設備后期維護成本。

三、HX?01 模塊在礦山場景的全場景應用

HX?01 模塊憑借強大的兼容性、穩定性與靈活性，全面覆蓋礦山生產、調度、監控、應急全流程，可應用于井下通訊、調度廣播、安全監控、設備改造、應急處置等各類場景。

（一）井下雙向?qū)χv通訊系統

在采掘工作面、運輸巷道、變電所、水泵房等關鍵作業點位，基于 HX?01 模塊搭建本安型雙向?qū)χv終端，實現作業人員與調度室、各點位之間實時語音對講。模塊免驅接入礦用嵌入式設備，單聲道拾音滿足常規對講需求，語音清晰無雜音，抗干擾能力強，確保指令傳遞精準無誤。雙通道模式可提升對講音質，減少環境噪音干擾，讓井下人員在嘈雜環境中仍能清晰溝通，提升作業協同效率，避免因溝通不暢導致的操作失誤。

（二）礦場調度廣播與應急廣播系統

以 HX?01 模塊為核心，搭建礦山全域調度廣播與應急廣播系統，實現安全提醒、檢修通知、調度指令、險情通報的一鍵廣播。模塊雙聲道立體聲輸出，搭配功率放大電路，可驅動防爆音箱實現全域覆蓋，語音洪亮清晰、無失真。在透水、瓦斯超限、片幫等緊急情況下，調度室可通過廣播系統快速下達撤離指令，模塊穩定運行不中斷，確保險情信息第一時間傳遞至每一個作業點位，為人員撤離爭取寶貴時間，筑牢礦山安全防線。

（三）礦山安全監控與對講監控系統

將 HX?01 模塊集成于井下監控設備，實現視頻監控與語音對講、拾音監聽一體化。模塊直接接入電容咪頭，實時采集作業現場音頻信號，調度室可遠程監聽現場作業情況，及時發現違規操作、異常聲響；同時支持雙向?qū)χv，遠程糾正違規行為、指導作業流程，實現遠程可視化、語音化安全管控。單拾音模式可在不影響監控設備原有功能的前提下，新增音頻采集能力，適配老舊監控設備改造，提升礦山安全監控智能化水平。

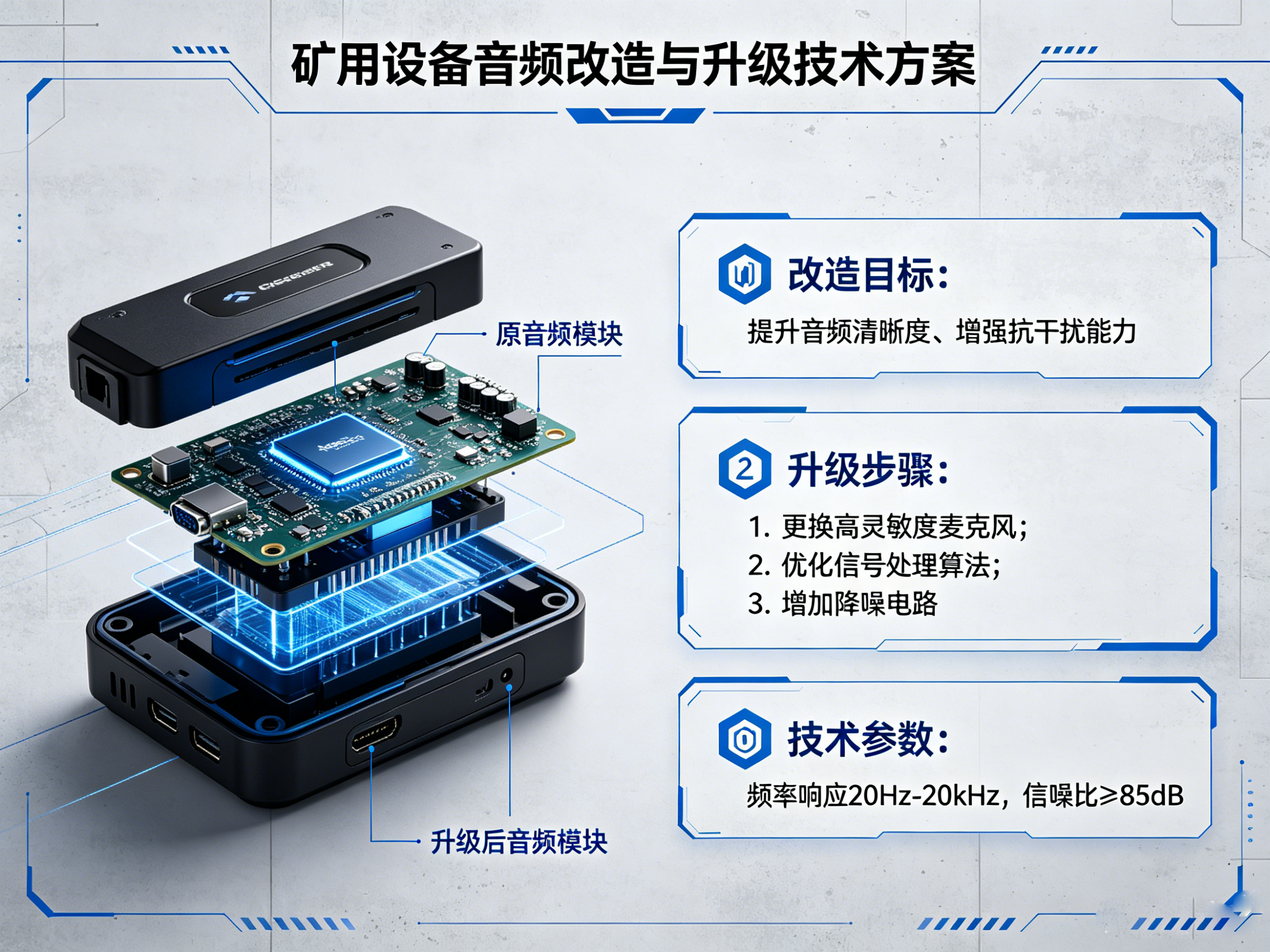

（四）礦用設備音頻改造與升級

針對礦山現有對講、廣播、通訊設備的音頻系統老化、故障、兼容性差等問題，采用 HX?01 模塊進行快速改造。模塊替代原有聲卡，免驅即用，無需改動設備主體結構，即可提升音頻采集與播放質量，延長設備使用壽命。模塊支持半孔貼片與插針雙安裝方式，適配不同設備內部結構，可快速完成升級改造，降低設備更換成本，提升老舊設備運行效率。

（五）智能礦山與多方會議通話系統

在智慧礦山建設中，HX?01 模塊可集成于企業多方會議免提通話系統，實現調度室、井下作業點、地面管理部門的遠程多方通話。模塊高清語音處理、低延遲傳輸，確保會議溝通流暢無卡頓；靜音控制、音量調節功能，滿足會議管控需求。同時，模塊兼容安卓與 PC 系統，適配智能多媒體教育、安全培訓終端，實現礦山安全培訓、技術交底的語音化、可視化，提升員工安全意識與操作技能。

四、HX?01 模塊為礦山帶來的核心價值

（一）保障安全生產，筑牢安全防線

清晰、穩定、可靠的語音通訊是礦山安全生產的基礎。HX?01 模塊以高清語音、抗干擾、寬溫穩定等特性，確保調度指令、安全信息、應急通報精準傳遞，有效避免因通訊故障導致的安全事故，提升礦山整體安全管控能力。

（二）提升生產效率，降低運營成本

免驅即用、快速部署，減少設備安裝調試時間；靈活配置、易于集成，降低設備研發與改造成本；工業級穩定運行，減少故障停機與維護頻次，全面提升礦山生產作業效率，降低人力、物力、時間成本。

（三）適配智慧礦山，助力數字化升級

模塊兼容多平臺、支持多路采集、可自定義硬件 ID，適配智慧礦山數字化、智能化、集中化管控需求，助力礦山實現通訊系統數字化升級，推動礦山向安全、高效、智能、綠色方向發展。

（四）符合行業規范，適配礦山標準

模塊采用工業級設計，寬溫、防潮、抗干擾，符合礦山井下設備使用規范；本安兼容、穩壓供電，適配礦用安全供電標準，可輕松融入礦山現有系統，滿足設備驗收與安全合規要求。

五、總結

礦山安全生產無小事，語音通訊是保障礦山高效運行、人員安全的核心環節。HX?01 USB 音頻編碼模塊以免驅兼容、高清語音、寬溫穩定、抗干擾強、靈活配置、極簡集成六大核心優勢，精準解決礦山音頻通訊的行業痛點，全面覆蓋井下對講、調度廣播、安全監控、設備改造、應急處置等全場景應用。無論是新型礦用終端研發、老舊設備升級，還是智慧礦山通訊系統建設，HX?01 模塊都能以穩定可靠的性能、簡單便捷的部署、極高的性價比，為礦山提供專業、高效、安全的音頻傳輸解決方案。

在礦山行業不斷向智能化、安全化、高效化發展的今天，HX?01 模塊始終以專業聲學技術為支撐，以礦山實際需求為導向，持續優化產品性能，助力礦山企業提升通訊保障能力、安全生產水平與運營管理效率，用穩定清晰的語音傳輸，守護每一位礦山作業人員的安全，為智慧礦山高質量發展保駕護航。
