空化現象（Cavitation）

現代船舶設計的嚴峻挑戰。

尤其在美洲杯、旺代環球帆船賽等頂尖賽事中，高速行駛的帆船對性能有著近乎苛刻的要求。此時，水翼和螺旋槳極易遭受空化的“侵蝕”：

輕則導致效率下降、產生昂貴的維修成本；

重則引發災難性故障，威脅船員安全。

如何精準建模、模擬空化，并在設計階段就將其化解？今天，我們聊聊Fidelity Fine Marine 中的“黑科技”——AGR（Adaptive Grid Refinement，自適應網格細化）。

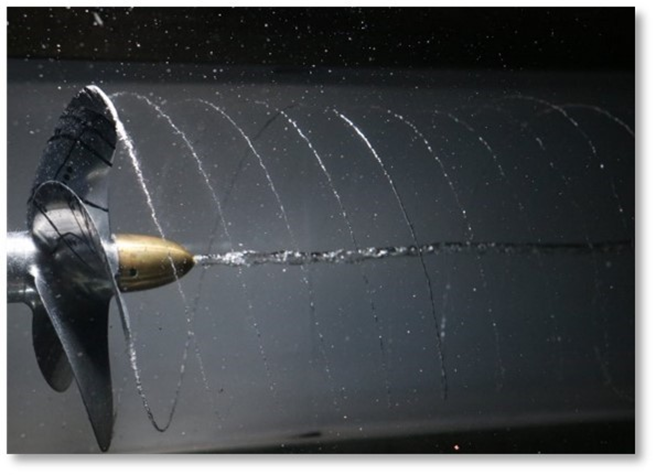

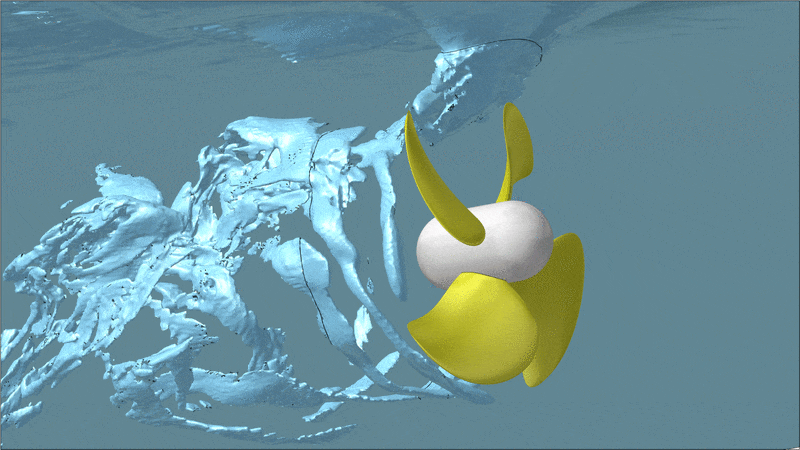

DTC 螺旋槳 - Golf（2018）

空化建模與仿真

空化仿真的核心難點在于：它涉及復雜的“三相”轉換。除了液相（水）和自由液面，還引入了全新的汽相。最重要的是，空化流動是復雜的非定常流，正如下圖中所示——蒸汽空泡會從表面脫離。此外，空化仿真的技術約束使得仿真結果高度依賴于網格質量。為精確捕捉空穴的細節特征，必須定義網格細化區域。這一過程非常耗時，且需要大量專業技能與知識儲備。

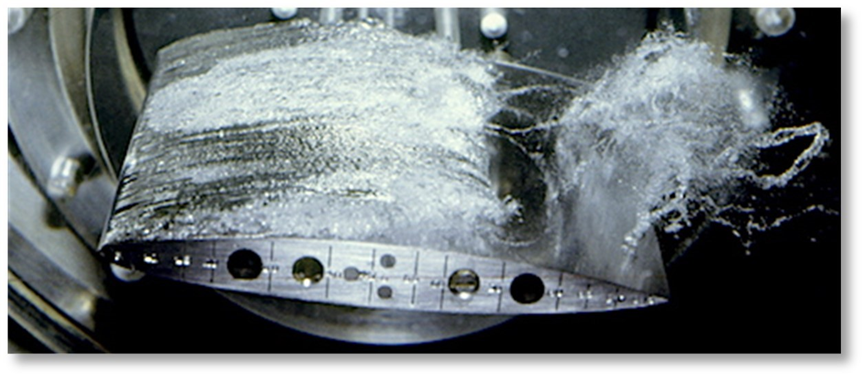

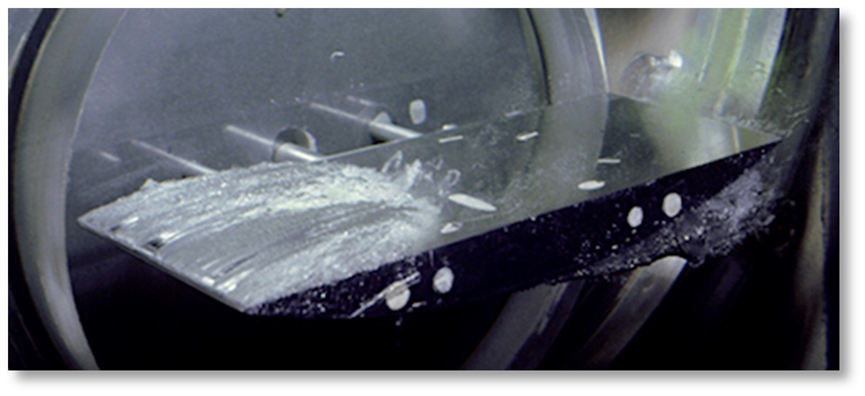

格勒諾布爾 LEGI 空化水洞。

Fine Marine 中的 AGR 技術

自適應網格細化（AGR）技術廣泛應用于多種仿真場景，如阻力與耐波性仿真、作動盤及實體螺旋槳自航仿真，以及水翼與螺旋槳周圍的通氣現象仿真。大量實踐證明，AGR 技術能有效提升計算精度并顯著縮短運算時間。Fine Marine 中的 AGR 功能極大簡化了此類應用的設置流程。

AGR 的基礎概念

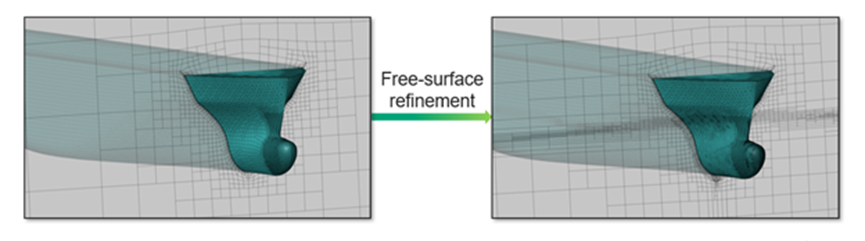

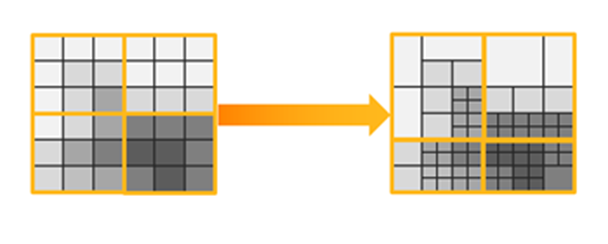

Fine Marine 中的 AGR 技術流程很簡潔。根據評估標準，對初始網格單元進行各向同性和各向異性網格細分。AGR 可以對自由液面處網格進行細化，以獲得所需的網格精細尺度。左側圖片顯示沒有經過細化的自由液面網格，而右側圖片則顯示了經過自動網格細化并達到合適網格尺寸的自由液面網格。

用 Fidelity Fine Marine 的 AGR 功能進行自由液面網格細化

調用 AGR 的運行機制

根據實際流場動態計算細化標準。

將標準數值轉化為各向同性/各向異性的網格細化、粗化，或不對網格進行任何調整。

在需要區域執行網格粗化處理。

自動負載平衡確保多計算節點間的最佳健壯性和性能。

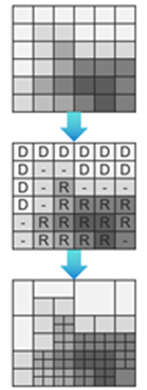

AGR 調用原理步驟。

AGR 的優勢在于消耗的 CPU 資源相對較低。工程師可以頻繁調用 AGR，并能將其應用于空化等高度非定常流特征仿真。

聯合準則

針對空化仿真，我們主要關注在兩個準則：多相界面和通量分量準則。

多相界面（MS）準則有助于捕捉兩相流（水與空氣或水與蒸汽）之間的自由液面或空化界面。通過設置目標網格大小，可輕松控制界面捕捉精度，從而獲得高精度的自由液面捕捉效果。

通量分量 Hessian（FCH）準則通過細化壓力場與速度場的二階導數矩陣，全面捕捉所有流動特征。通過準確捕捉壓力與速度，該準則能提供更高的流動求解精度?？刂七@一標準需要兩個參數：用于調節流動特征敏感度的閾值，以及用于設置最小單元尺寸以避免網格過度細化的限制器。

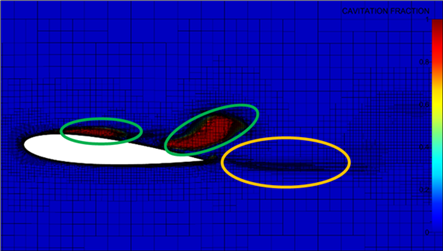

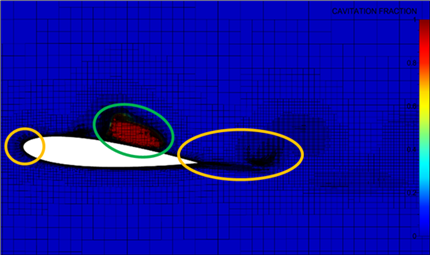

使用 MS-FCH 聯合準則進行網格自動細化。

多相界面和通量分量 Hessian 準則皆由軟件中的MS-FCH 選項提供。仿真過程是各項因素的綜合結果，包括控制靈敏度的 Hessian 閾值。工程師可以自由調整，在精確度、高靈敏度和相對局部仿真之間做出選擇。選取合適的參數值即可確定所需的仿真類型。網格可動態適應流動，確保在任何時間和空間都能獲得最佳網格尺寸。CFD 工程師無需擔心如何改進網格細化以捕捉物理現象，聯合準則和閾值已經涵蓋一切。它能自動捕捉自由液面、多相流界面和其它的重要流動特征。AGR 將徹底改變傳統的網格生成方式。

網格尺寸控制

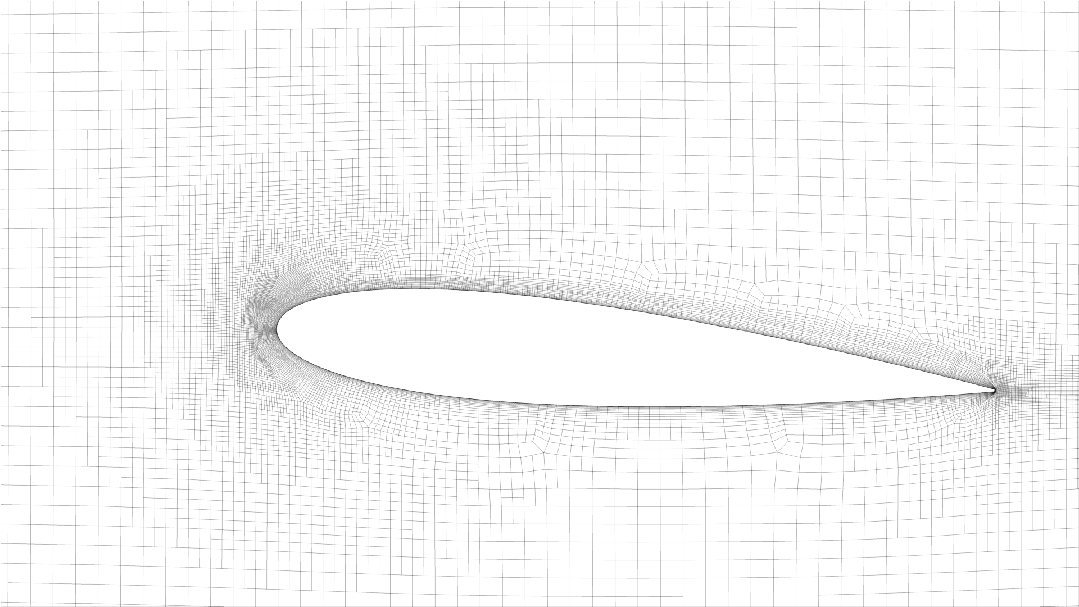

修改 Hessian 閾值實現粗網格和細網格的切換

AGR 參數直接影響網格的細化程度。例如，在上面的二維水翼模型中，可以改變 Hessian 閾值，在相對粗糙的網格和非常精細的網格之間切換。工程師可以從一開始就選擇所需的精度級別。調整 Hessian 閾值的過程就如同執行網格收斂性研究一樣方便。傳統網格收斂性研究需要創建從粗到細的多個網格，然后比較計算結果。但使用 AGR 功能，只需改變一個值，即可生成不同計算，無需重新劃分網格。通過網格自適應（的變化）即可模擬網格收斂性研究的效果。

值得注意的是，用于仿真的理想網格不再需要事先準備，因為它本來就是仿真結果輸出的一部分。

AGR 對粘性層的積極影響

在生成理想網格時，創建粗網格有很多優點。其一是便于在 Fidelity Hexpress 中插入所需的參數值，同時可利用膨脹技術進行微調，確保與遠場網格的平滑過渡。這種技術也保證了創建純六面體網格的可能性。

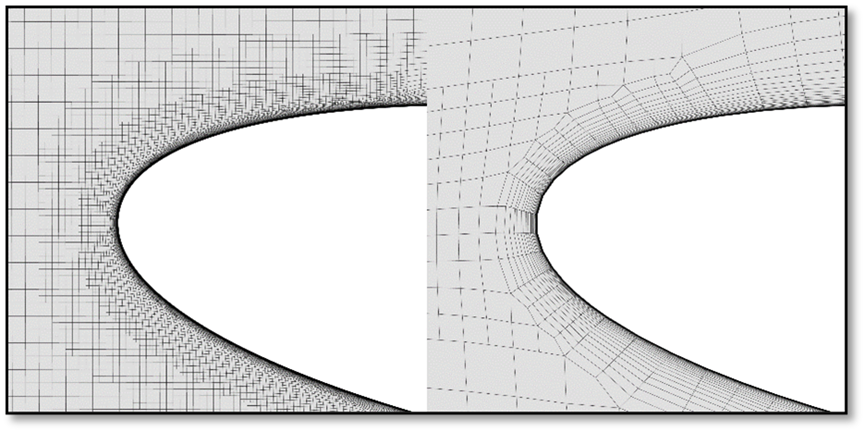

不過，粗網格也有一個缺點。如左圖所示，非常密集的面網格加密會壓縮粘性層，導致邊界層厚度減少。另一方面，右圖顯示的是為 AGR 生成的更粗的網格，邊界層的厚度要大得多。這種粗網格還能在粘性層內創建大范圍區域，其中的單元格沿幾何表面方向排列。通過觀察右側的網格，我們已經可以預知這樣生成的網格精度會更高。

高密度的面網格細化會壓縮粘性層厚度

粗網格創建

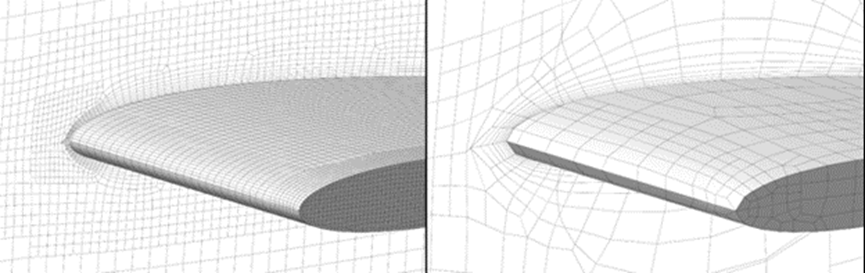

為了更好地理解 AGR 如何改變網格的生成方式，我們來看一個 3D 例子。這個實例中，我們不需要應用體細化，因為 AGR 已經可以做到這一點。這樣一來就無需進行細化，AGR 可以自動接管細化過程，從而生成經濟高效的網格。左邊圖片顯示的是經典網格，右邊圖片顯示的是被 AGR 粗化過的同一網格，可以證明 AGR 提供的網格非常健壯，可信度很高。

使用 AGR 實現從經典網格到粗化網格的轉換

總結

AGR 為 CFD 工程師提供了全新的工作流程，既簡化了網格劃分工作，又在單元數量與計算精度之間實現了很好的平衡。通過支持創建粗化網格并通過仿真獲得理想網格，AGR 可以輕松進行非定常情況下的網格收斂性研究。AGR 為實現更高的自動化水平鋪平了道路，無需太多的技能和專業知識即可實現很高的健壯性和可信度。
