在智能手機輕薄化、AI 設備高性能化的浪潮下，3C 電子產業的精密制造需求持續飆升。PCB（印制電路板）作為 “電子工業之母”，是產業鏈的核心血管；激光焊接則憑借高精度、低熱影響的優勢，成為 3C 產品精密組裝的 “超細針線”。今天我們就深入拆解 PCB 全產業鏈，同時揭秘 3C 電子激光焊接的核心應用場景。
一、PCB 全產業鏈：三層結構，支撐萬億電子產業

PCB 是電子元器件的支撐體與電路連接載體，小到耳機、手機，大到服務器、工業設備，幾乎所有電子設備都離不開 PCB。其產業鏈清晰分為上游原材料、中游制造、下游應用三大環節，環環相扣，技術壁壘逐層提升。

01


上游原材料：成本核心，國產化加速

上游原材料占 PCB 總成本約60%，是決定 PCB 性能與價格的關鍵，核心材料包括：

覆銅板（CCL）：占成本 30%，PCB 的 “骨架”，由銅箔、玻纖布、樹脂壓合而成。代表企業：生益科技（全球龍頭）、南亞新材。

銅箔：覆銅板核心原料，占覆銅板成本 42.1%，分電解銅箔、壓延銅箔。代表企業：嘉元科技、諾德股份。

其他關鍵材料：玻纖布（中國巨石）、樹脂（圣泉集團）、干膜、油墨、金鹽等，高端材料曾長期依賴進口，近年國產化進程加快。

02


中游制造：工藝為王，產品細分明確

中游是將原材料加工為成品 PCB 的核心環節，技術門檻最高，產品按結構分為四大類：

剛性板：最常見，單 / 雙 / 多層結構，用于手機、電腦、工業控制，代表企業：滬電股份、深南電路。

柔性板（FPC）：可彎曲、輕薄，用于折疊屏、TWS 耳機、可穿戴設備，代表企業：鵬鼎控股、東山精密。

HDI 板：高密度互聯板，細線寬、小孔徑，用于高端手機、Mini LED，代表企業：超聲電子、景旺電子。

IC 載板：芯片封裝專用，技術壁壘最高，用于 CPU、GPU 封裝，代表企業：深南電路、興森科技。

核心制造流程：開料→鉆孔→電鍍→圖形轉移→蝕刻→阻焊→表面處理→測試，每一步都需精密設備與工藝控制。

03


下游應用：萬物皆需 PCB，3C 是核心戰場

PCB 下游應用覆蓋消費電子、通信、汽車電子、工業控制、航空航天等領域，其中3C 電子（計算機、通信、消費電子）占比超 40%，是最大需求市場。

消費電子：手機、筆記本、平板、TWS 耳機、智能手表，需求以 FPC、HDI 板為主。

通信設備：5G 基站、服務器，高頻高速 PCB 需求激增。

汽車電子：車載中控、雷達、BMS，金屬基板、高可靠性 PCB 需求增長。

二、3C 電子激光焊接：精密制造的 “超細針線”

3C 產品正朝著輕薄化、微型化、高集成化發展，傳統焊接（烙鐵、波峰焊）易出現熱變形、虛焊、連焊等問題。激光焊接憑借非接觸、高精度（0.1mm 級）、低熱影響、速度快等優勢，成為 3C 精密焊接的首選。

（一）核心焊接產品：覆蓋結構件與精密元器件

1. 手機結構件（最主流應用）

中框與螺母 / 卡勾：不銹鋼 / 鋁合金中框與螺母、卡勾、彈片的焊接，提升組裝強度與精度。

中框與背板：不銹鋼中框與鋁合金背板異種金屬焊接，熱影響區小，避免外殼變形。

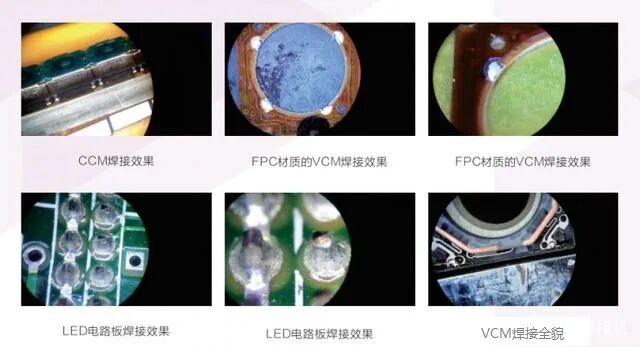

攝像頭模組（CCM）：鏡頭支架、VCM 音圈馬達與 PCB/FPC 焊接，保證對焦精度與信號穩定。

2. 可穿戴設備（微型化焊接代表）

TWS 耳機：充電觸點、麥克風焊點、FPC 柔性電路板焊接，焊點直徑小至 0.5mm，無熱損傷。

智能手表：表殼與表帶連接件、傳感器接點、微型馬達焊接，滿足防水與小型化需求。

3. 筆記本 / 平板

鎂合金外殼：外殼拼接、螺柱焊接，脈沖頻率高達 500Hz，焊縫細密，單件焊接周期短。

散熱模組：散熱器與主板、銅箔與基板焊接，保證導熱效率，避免高溫損壞元件。

4. 精密電子元器件

FPC 柔性電路板：FPC 與 PCB、FPC 與元器件引腳焊接，適配折疊、彎曲場景。

微型馬達 / 揚聲器：線圈與引腳、振膜與支架焊接，提升音質與使用壽命。

芯片引腳 / 電容電阻：微型元器件引腳焊接，解決微間距（≤0.3mm）焊接難題，無連焊、虛焊。

（二）激光焊接在 3C 的核心優勢

高精度：定位精度 ±0.02mm，焊點大小一致，變形極小，適配微型化產品。

低熱影響：熱影響區比傳統焊接小 60% 以上，避免熱敏元件（芯片、傳感器）熱損傷。

高效率：振鏡掃描技術每秒可完成 200 個焊點，自動化集成度高，良品率達 99.8%。

美觀牢固：焊縫平整光滑，拉拔力穩定，滿足 3C 產品外觀與可靠性要求。

三、產業鏈聯動：PCB 與激光焊接的 “雙向奔赴”

PCB 的輕薄化、高密度化需求，推動激光焊接技術不斷升級；而激光焊接的高精度、低熱影響特性，又助力 PCB 在微型化、高集成化場景的應用拓展。

FPC + 激光錫焊：FPC 柔性電路板輕薄易變形，激光錫焊非接觸、低熱影響，完美適配 FPC 與元器件的精密焊接，成為折疊屏、TWS 耳機的核心工藝。

HDI 板 + 激光焊接：HDI 板線寬線距極小，傳統焊接易短路，激光焊接精準控溫、定點焊接，保障高密度電路的焊接可靠性。

四、未來趨勢：技術升級，驅動產業新增長

PCB 高端化：AI 服務器、折疊屏手機驅動高頻高速 PCB、高端 FPC、IC 載板需求增長，國產化替代加速。

激光焊接精細化：皮秒 / 飛秒激光、激光錫焊技術普及，適配更微型、更精密的 3C 產品焊接需求。

產業鏈整合：PCB 制造商與激光焊接設備廠商深度合作，提供 “PCB 制造 + 精密焊接” 一體化解決方案，提升產業效率盤州市人民政府。

從 PCB 的精密制造到激光焊接的微米級組裝，3C 電子產業的每一次技術突破，都離不開產業鏈各環節的協同創新。未來，隨著 AI、物聯網、可穿戴設備的持續發展，PCB 與激光焊接技術將迎來更廣闊的應用空間，持續為 3C 產業注入新動能。
