物聯網與嵌入式技術推動智能家居成為主流，傳統家居存在功能單一、監測不全、控制繁瑣等缺陷。本文設計基于STM32F103C8T6與機智云平臺的智能家居控制系統，通過多傳感器采集環境參數，經OLED實時顯示、ESP8266-01S接入云端，實現手機APP遠程監測、模式切換、手動/自動控制與報警提醒。

本文設計基于STM32F103C8T6與機智云的智能家居控制系統，涵蓋總體方案、硬件選型與電路、軟件邏輯設計及調試測試，實現環境多參數檢測、OLED顯示、模式切換、手/自動控制、遠程交互與報警提醒功能。

Part.01研究目標

1、完成硬件選型與電路設計，精準采集溫濕度、煙霧、一氧化碳、空氣質量、光照、氣壓等參數，保障設備可靠控制；

2、設計軟件邏輯，實現手/自動模式切換，自動模式下異常預警與設備自動調控，手動模式下按鍵控制步進電機和照明燈；

3、實現ESP8266-01S與機智云穩定連接，完成數據上報與指令下發，達成遠程監測與控制；

4、通過調試測試，確保系統穩定、響應迅速、精度達標，滿足實際使用需求。

Part.02系統整體架構

本智能家居控制系統以STM32F103C8T6單片機為核心控制單元，采用分層設計理念，分為硬件層、軟件層與云平臺層三個部分，整體架構如圖2-1所示（此處可插入架構圖，論文中可預留圖位）。

硬件層是系統的基礎，主要包括主控單元、環境監測模塊、顯示模塊、執行模塊、按鍵模塊、無線通信模塊以及報警模塊，負責環境參數的采集、控制指令的執行、數據的顯示與無線傳輸；軟件層運行于STM32單片機中，負責處理傳感器采集的數據、解析用戶按鍵指令與機智云平臺下發的指令，控制執行模塊動作，實現模式切換、閾值調節、報警控制等功能，并與云平臺進行數據交互；云平臺層采用機智云物聯網平臺，負責接收單片機上傳的環境數據、存儲數據、下發用戶控制指令，實現手機APP與智能家居控制系統的遠程通信，為用戶提供遠程監測與控制入口。

Part.03系統設計原則

為確保系統的實用性、可靠性、經濟性與可擴展性，結合智能家居的使用場景與用戶需求，本次設計遵循以下原則：

實用性原則：貼合用戶實際需求，實現環境多參數檢測、智能控制、遠程交互、報警提醒等核心功能，操作簡潔易懂，無需專業知識即可上手使用；

可靠性原則：選用性能穩定、口碑良好的指定元器件，優化電路設計與軟件邏輯，減少故障發生，確保系統長期穩定運行，尤其保證安全預警功能的可靠性；

經濟性原則：在滿足功能需求與性能要求的前提下，選用低成本、高性價比的元器件，降低系統整體成本，便于批量推廣與普通家庭使用；

可擴展性原則：系統設計預留一定的接口，便于后續增加功能模塊（如語音控制、多設備聯動等），適應不同用戶的個性化需求與智能家居的發展趨勢。

Part.04系統功能模塊劃分

根據系統的設計目標與功能需求，結合指定元器件，將系統劃分為以下7個功能模塊，各模塊協同工作，實現智能家居控制系統的全部預設功能：

主控模塊：以STM32F103C8T6單片機為核心，是系統的“大腦”，負責接收各模塊的反饋信號，解析按鍵指令與機智云指令，控制執行模塊動作，處理環境監測數據，實現各模塊的協同工作；

環境監測模塊：由DHT11溫濕度傳感器、光敏傳感器、MQ-2煙霧傳感器、MQ-7一氧化碳傳感器、MQ-135空氣質量傳感器、BMP280氣壓傳感器組成，負責全面采集室內環境參數，為系統控制與預警提供數據支撐；

顯示模塊：采用OLED屏幕，負責實時顯示當前環境各參數（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強）、系統工作模式、閾值參數等信息，方便用戶現場查看；

執行模塊：由步進電機、LED照明燈組成，步進電機用于實現開窗通風（模擬），LED照明燈用于室內照明，接收主控模塊的控制信號，執行相應的動作；

按鍵模塊：負責實現模式切換（自動/手動）、閾值調節（加/減）、進入設置界面等操作，是用戶與系統現場交互的主要方式；

無線通信模塊：采用ESP8266-01S WIFI模塊，負責連接家庭WIFI網絡與機智云平臺，實現單片機與手機APP之間的數據交互（環境數據上報、控制指令下發）；

報警模塊：由有源蜂鳴器組成，負責在自動模式下，當檢測到煙霧濃度、一氧化碳濃度、空氣質量超出預設閾值時，發出報警聲音，提醒用戶及時處理，提升家居安全性。

Part.05系統硬件設計

硬件選型

硬件選型是系統設計的基礎，結合系統功能需求、性能要求與經濟性原則，嚴格按照用戶指定的元器件型號進行選型，確保各元器件適配性良好、性能穩定，具體選型如下：

主控單元：STM32F103C8T6單片機

STM32F103C8T6是ST公司推出的一款基于ARM Cortex-M3內核的32位微控制器，主頻最高可達72MHz，擁有豐富的IO接口、ADC接口、UART接口等，能夠滿足系統多傳感器數據采集、多設備控制、無線通信等需求。該單片機體積小、功耗低、性能穩定、性價比高，廣泛應用于嵌入式系統與智能家居設計中，非常適合作為本系統的主控單元。其最小系統需滿足供電、時鐘、復位等基本需求，供電電壓為3.3V，采用外部8MHz晶體振蕩器提供時鐘信號，配置復位按鍵實現系統復位功能，同時設置正確的啟動模式，確保單片機正常工作。

環境監測模塊元器件

DHT11溫濕度傳感器：采用單總線通信方式，能夠同時采集環境溫度與濕度，測量范圍為溫度0-50℃、濕度20%-90%RH，精度滿足家庭環境監測需求，接線簡單、成本低廉，適合用于本系統的溫濕度采集。該傳感器通過DATA引腳與單片機進行串行單向數據傳輸，一次通訊時間約4ms，數據格式為8bit濕度整數數據+8bit濕度小數數據+8bit溫度整數數據+8bit溫度小數數據+8bit校驗和，確保數據采集的準確性。

光敏傳感器：采用電阻式光敏傳感器，能夠根據光照強度的變化輸出不同的電壓信號，通過ADC接口與單片機連接，實現光照強度的采集。該傳感器結構簡單、響應迅速，能夠準確檢測室內光照情況，為LED照明燈的自動控制提供依據。

MQ-2煙霧傳感器：采用半導體氣敏元件，能夠檢測煙霧、可燃?xì)怏w（如甲烷、丙烷等）的濃度，測量范圍為100-10000ppm，靈敏度高、響應速度快，通過ADC接口與單片機連接，實現煙霧濃度的實時采集，用于安全預警。該傳感器工作時需加熱，加熱電流約50mA，工作電壓為5V，通過檢測輸出電壓的變化反映煙霧濃度的高低。

MQ-7一氧化碳傳感器：采用半導體氣敏元件，專門用于檢測一氧化碳濃度，測量范圍為10-1000ppm，對一氧化碳具有良好的選擇性，抗干擾能力強，通過ADC接口與單片機連接，實現一氧化碳濃度的實時采集，是家庭安全監測的核心傳感器之一。該傳感器需加熱啟動，加熱電壓為5V，工作電壓為3.3V，輸出電壓隨一氧化碳濃度升高而增大。

MQ-135空氣質量傳感器：采用半導體氣敏元件，能夠檢測空氣中的多種有害氣體（如甲醛、苯、氨氣等），測量范圍為0-1000ppm，靈敏度可調，通過ADC接口與單片機連接，實現室內空氣質量的實時監測，反映室內環境的健康狀況。該傳感器工作電壓為5V，輸出模擬信號，通過ADC轉換為數字信號后供單片機處理。

BMP280氣壓傳感器：采用I2C或SPI通信方式，能夠精準測量大氣壓強與溫度，測量范圍為300-1100hPa，壓強測量精度可達±1hPa，溫度測量精度可達±0.1℃，同時支持低功耗模式，適合長期工作。該傳感器體積小、精度高，通過I2C接口與單片機連接，實現大氣壓強的采集，豐富環境監測維度。

Part.06顯示模塊：OLED屏幕

選用0.96英寸OLED屏幕，采用I2C通信方式，具有分辨率高、功耗低、響應快、視角廣、顯示清晰等優點，能夠?qū)崟r顯示環境各參數、系統工作模式、閾值參數等信息。該屏幕體積小、重量輕，便于安裝在控制面板上，方便用戶現場查看系統狀態與環境數據，無需額外驅動電路，接線簡單，與STM32單片機適配性良好。

Part.07執行模塊元器件

步進電機：選用28BYJ-48步進電機，搭配ULN2003驅動模塊，能夠?qū)崿F(xiàn)精準的轉速與角度控制，用于模擬開窗通風動作。該電機體積小、力矩大、運行穩定，工作電壓為5V，通過GPIO接口與單片機連接，由單片機輸出控制信號驅動其正轉、反轉與停止，實現開窗與關窗的動作。

LED照明燈：選用普通白色LED燈，用于室內照明，工作電壓為3.3V，通過GPIO接口與單片機連接，由單片機控制其亮滅。LED燈具有功耗低、壽命長、響應快等優點，適合作為智能家居的照明設備，同時通過串聯220Ω限流電阻，保護LED燈與單片機IO口。

按鍵模塊：獨立按鍵

選用4個獨立按鍵，分別用于模式切換（自動/手動）、進入設置界面、參數閾值調節（加/減），通過GPIO接口與單片機連接。按鍵采用高有效方式連接，無需額外添加下拉電阻，可通過軟件配置單片機內部下拉電阻，實現按鍵信號的精準檢測，操作簡單、可靠，能夠滿足用戶現場操作的需求。

無線通信模塊：ESP8266-01S WIFI模塊

選用ESP8266-01S WIFI模塊，支持802.11b/g/n無線協議，采用UART通信方式與單片機連接，能夠?qū)崿F(xiàn)與家庭WIFI網絡、機智云平臺的穩定通信，上傳環境數據與接收控制指令。該模塊體積小、功耗低、通信穩定，支持一鍵配網，便于用戶操作，是實現遠程控制的核心元器件。使用前需對模塊燒錄機智云固件，通過USB A TTL CH340串口工具完成燒錄，配置WIFI連接參數，確保模塊能夠正常接入機智云平臺。

報警模塊：有源蜂鳴器

選用有源蜂鳴器，無需額外驅動電路，工作電壓為3.3V，通過GPIO接口與單片機連接，當單片機輸出低電平信號時，蜂鳴器發出連續的報警聲音；輸出高電平時，蜂鳴器停止報警。該蜂鳴器音量適中、功耗低，能夠有效提醒用戶環境異常，提升家居安全性，適合作為本系統的報警設備。

硬件電路設計

系統硬件電路主要包括主控單元電路、環境監測模塊電路、顯示模塊電路、執行模塊電路、按鍵模塊電路、無線通信模塊電路以及報警模塊電路，各電路相互獨立又相互關聯，通過導線連接形成完整的硬件系統，電路設計遵循簡潔、可靠、抗干擾的原則，確保各模塊穩定工作。

主控單元電路

STM32F103C8T6單片機最小系統電路包括供電電路、時鐘電路、復位電路與啟動模式配置電路。供電電路采用LM1117低壓差線性調整器，將5V輸入電壓轉換為3.3V穩定電壓，為單片機及其他需3.3V供電的模塊（如OLED屏幕、BMP280傳感器）供電，同時在供電引腳旁配置100nF旁路電容，濾除電源噪聲，保證供電穩定性；時鐘電路采用外部8MHz晶體振蕩器，搭配兩個22pF匹配電容與1MΩ反饋電阻，為單片機提供穩定的時鐘信號，確保單片機正常運行；復位電路采用輕觸按鍵復位，利用單片機內部上拉電阻，無需額外添加上拉電阻，按下按鍵時實現系統復位，松開按鍵后系統正常工作；啟動模式配置電路通過兩個10kΩ電阻將BOOT0與BOOT1引腳下拉到地，默認設置為主Flash存儲器啟動模式，確保單片機上電后正常加載程序。

環境監測模塊電路

環境監測模塊各傳感器電路設計如下：

DHT11溫濕度傳感器：VCC引腳接3.3V電源，GND引腳接地，DATA引腳通過10kΩ上拉電阻連接到單片機的GPIO引腳，實現溫濕度數據的采集，上拉電阻用于保證數據傳輸?shù)姆€(wěn)定性；

光敏傳感器：采用分壓電路，傳感器一端接3.3V電源，另一端接地，中間節點連接到單片機的ADC接口，通過檢測節點電壓的變化，實現光照強度的采集，電壓隨光照強度增大而減小；

MQ-2煙霧傳感器、MQ-7一氧化碳傳感器、MQ-135空氣質量傳感器：三款傳感器均采用分壓電路，傳感器一端接5V電源，另一端通過10kΩ電阻接地，中間節點連接到單片機的ADC接口，傳感器加熱引腳直接接5V電源，通過檢測節點電壓的變化反映對應氣體濃度的高低，電壓隨氣體濃度升高而增大；

BMP280氣壓傳感器：采用I2C通信方式，VCC引腳接3.3V電源，GND引腳接地，SDA引腳與SCL引腳分別連接到單片機的兩個GPIO引腳，通過I2C通信協議實現與單片機的數據交互，采集大氣壓強與溫度數據。

Part.08顯示模塊電路

OLED屏幕采用I2C通信方式，其SDA引腳與SCL引腳分別連接到單片機的兩個GPIO引腳，VCC引腳接3.3V電源，GND引腳接地，無需額外驅動電路，通過I2C通信協議，單片機向OLED屏幕發送顯示指令與數據，實現環境參數、系統模式、閾值等信息的實時顯示，接線簡單、功耗低。

執行模塊電路

執行模塊電路包括步進電機驅動電路與LED照明電路：

步進電機驅動電路：步進電機通過ULN2003驅動模塊與單片機連接，驅動模塊的IN1-IN4引腳分別連接到單片機的四個GPIO引腳，驅動模塊的VCC引腳接5V電源，GND引腳接地，步進電機的四個引腳分別連接到驅動模塊的OUT1-OUT4引腳，由單片機輸出控制信號，驅動步進電機正轉、反轉與停止，實現開窗與關窗動作；

LED照明電路：LED燈的陽極通過220Ω限流電阻連接到單片機的GPIO引腳，陰極接地，單片機輸出高電平時，LED燈點亮；輸出低電平時，LED燈熄滅，實現照明的控制，限流電阻用于保護LED燈與單片機IO口，防止電流過大損壞元器件。

Part.09按鍵模塊電路

四個獨立按鍵的一端分別連接到單片機的四個GPIO引腳，另一端共同接地，通過軟件配置單片機內部下拉電阻，當按鍵按下時，GPIO引腳檢測到高電平信號，單片機通過檢測電平變化識別按鍵操作，實現模式切換、閾值調節、進入設置界面等功能，電路設計簡潔、可靠，無需額外添加電阻元件。

無線通信模塊電路

ESP8266-01S WIFI模塊的VCC引腳接3.3V電源，GND引腳接地，TXD引腳連接到單片機的RX引腳，RXD引腳連接到單片機的TX引腳，通過UART通信協議，實現單片機與模塊之間的數據交互，進而實現與機智云平臺的連接。需注意模塊與單片機的共地，避免通信干擾，同時在模塊電源引腳旁配置100nF旁路電容，保證模塊供電穩定。

報警模塊電路

有源蜂鳴器的VCC引腳接3.3V電源，GND引腳通過GPIO引腳接地，當單片機輸出低電平信號時，蜂鳴器回路導通，發出報警聲音；輸出高電平時，回路斷開，蜂鳴器停止報警。電路設計簡潔，無需額外驅動元件，能夠快速響應單片機的控制信號，確保報警功能的及時性。

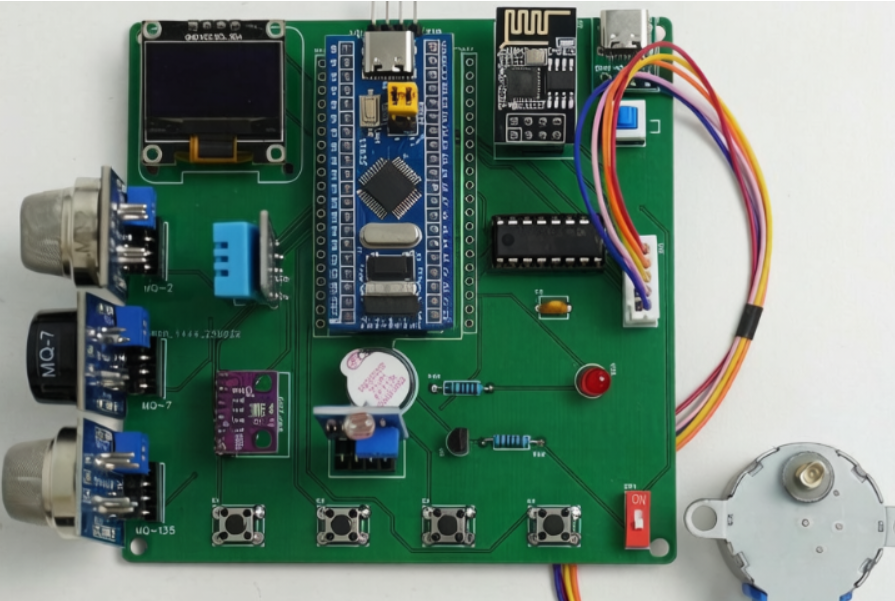

硬件連接總覽

系統硬件連接采用模塊化設計，各模塊通過導線與STM32F103C8T6單片機的對應引腳連接，確保各模塊能夠正常通信與工作，具體連接關系如下（可根據實際引腳分配調整，均選用單片機空閑IO口與ADC接口）：

DHT11溫濕度傳感器：DATA → PA0

光敏傳感器：信號輸出端→ PA1（ADC接口）

MQ-2煙霧傳感器：信號輸出端 → PA2（ADC接口）

MQ-7一氧化碳傳感器：信號輸出端 → PA3（ADC接口）

MQ-135空氣質量傳感器：信號輸出端 → PA4（ADC接口）

BMP280氣壓傳感器：SDA → PB0，SCL → PB1

OLED屏幕：SDA → PB2，SCL → PB3

步進電機驅動模塊：IN1 → PB4，IN2 → PB5，IN3 → PB6，IN4 → PB7

LED照明燈：陽極 → PC0（經220Ω限流電阻）

按鍵：K1（模式切換）→ PC1，K2（進入設置）→ PC2，K3（加）→ PC3，K4（減）→ PC4

ESP8266-01S模塊：TXD → PC5，RXD → PC6

有源蜂鳴器：GND → PC7

硬件連接完成后，需對各模塊進行絕緣處理，避免引腳短路，確保系統硬件的安全性與可靠性；同時檢查各元器件的接線是否正確，避免接反電源導致元器件損壞。

Part.10系統軟件設計

軟件設計思路

系統軟件設計采用模塊化設計思想，以STM32F103C8T6單片機為核心，按照功能模塊劃分軟件模塊（環境監測模塊、顯示模塊、模式切換與控制模塊、閾值調節模塊、無線通信與機智云接入模塊、報警模塊），各模塊獨立設計、協同工作，便于軟件的調試、修改與擴展。

軟件設計的核心思路是：系統上電后，首先完成各模塊的初始化，包括單片機IO口、ADC、UART、I2C等外設的初始化，以及各傳感器、OLED屏幕、ESP8266-01S模塊的初始化；初始化完成后，OLED屏幕顯示系統啟動信息，隨后系統進入主循環；在主循環中，系統實時采集環境各參數（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強），對采集到的數據進行處理與校準；然后判斷當前工作模式（自動模式或手動模式），根據模式解析按鍵指令與機智云平臺指令，控制執行模塊（步進電機、LED燈）動作，同時將環境數據上傳到機智云平臺，通過OLED屏幕顯示相關信息；當自動模式下檢測到環境參數超出閾值時，控制蜂鳴器發出報警聲音，并執行相應的自動控制動作（開窗通風、開啟LED燈）；循環執行上述流程，確保系統持續穩定運行。

主程序設計

主程序是系統軟件的核心，負責統籌各模塊的工作，協調各模塊之間的數據交互與指令執行，其流程如下：

1、系統上電，初始化系統時鐘、單片機外設（IO口、ADC、UART、I2C）；

2、初始化各功能模塊：環境監測模塊（DHT11、光敏、MQ系列、BMP280）、OLED顯示模塊、ESP8266-01S WIFI模塊、按鍵模塊、報警模塊；

3、OLED屏幕顯示系統啟動信息（如“智能家居控制系統啟動中...”），延遲2秒后切換到正常顯示界面；

4、系統進入主循環，首先調用環境監測模塊函數，采集各環境參數，對數據進行校準與處理，轉換為可顯示、可判斷的實際數值；

5、調用顯示模塊函數，將處理后的環境參數、當前系統模式、各參數閾值等信息顯示在OLED屏幕上，實時更新；

6、檢測按鍵信號，解析按鍵指令，實現模式切換、閾值調節、進入設置界面等功能；

7、檢測ESP8266-01S模塊與機智云平臺的連接狀態，若連接正常，將環境參數上傳到機智云平臺，并接收平臺下發的控制指令，解析后執行相應動作；

8、根據當前工作模式執行相應的控制邏輯：自動模式下，判斷環境參數是否超出閾值，若超出則啟動報警，并控制步進電機開窗通風、LED燈開啟；手動模式下，根據按鍵指令或遠程指令控制步進電機與LED燈的動作；

9、循環執行步驟4-8，確保系統持續穩定運行，實時響應各類指令與環境變化。

Part.11各功能模塊軟件設計

環境監測模塊軟件設計

環境監測模塊軟件主要負責采集各傳感器的輸出信號，并對信號進行處理、校準，得到實際的環境參數，為系統控制與預警提供數據支撐，各傳感器的軟件處理邏輯如下：

DHT11溫濕度傳感器：軟件通過GPIO引腳向傳感器發送啟動信號（拉低總線18ms以上，再拉高20-40us），等待傳感器響應后，接收傳感器輸出的40bit數據，對數據進行校驗（前32bit數據的校驗和與后8bit校驗和一致則數據有效），解析后得到溫度與濕度的實際數值；

光敏傳感器：通過ADC接口采集傳感器的輸出電壓信號，將模擬信號轉換為數字信號（0-4095），再通過校準公式（光照強度=（4095-數字信號）/4095×1000lux）轉換為實際的光照強度值，實現光照強度的量化采集；

MQ-2煙霧傳感器、MQ-7一氧化碳傳感器、MQ-135空氣質量傳感器：均通過ADC接口采集傳感器的輸出電壓信號，將模擬信號轉換為數字信號，結合傳感器的靈敏度曲線，校準后得到對應的氣體濃度值，同時設置濾波處理，減少數據波動，確保采集數據的穩定性；

BMP280氣壓傳感器：通過I2C通信協議向傳感器發送讀取指令，接收傳感器返回的氣壓與溫度數據，對數據進行解析與校準（根據傳感器 datasheet 中的校準參數進行補償），得到實際的大氣壓強與溫度值，大氣壓強單位轉換為hPa，溫度單位轉換為℃。

軟件設置定時采集機制，每隔1秒采集一次環境參數，確保數據的實時性，同時對采集到的數據進行異常判斷，若數據超出傳感器的測量范圍，則視為無效數據，采用上一次的有效數據替代，提升數據采集的可靠性。

Part.12顯示模塊軟件設計

顯示模塊軟件負責控制OLED屏幕顯示相關信息，采用I2C通信協議，通過編寫OLED屏幕的驅動函數，實現字符、數字、字符串的顯示，顯示界面分為正常顯示界面與設置界面。

正常顯示界面：實時顯示環境各參數（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強）、當前系統工作模式（自動/手動）、各參數閾值（煙霧、一氧化碳、空氣質量、光照強度），顯示格式清晰、簡潔，便于用戶查看；設置界面：當用戶按下“進入設置”按鍵時，切換到設置界面，顯示可調節的閾值選項，用戶通過“加/減”按鍵調整閾值，設置完成后再次按下“進入設置”按鍵保存參數并返回正常顯示界面。

軟件通過定時器實現顯示信息的更新，每隔1秒更新一次環境參數與系統狀態，確保顯示信息的實時性，同時避免頻繁刷新導致屏幕閃爍，提升用戶體驗。

模式切換與控制模塊軟件設計

模式切換與控制模塊軟件負責處理按鍵指令與遠程指令，實現自動模式與手動模式的順暢切換，以及執行模塊的精準控制，具體邏輯如下：

模式切換：當用戶按下“模式切換”按鍵時，系統切換工作模式（自動→手動/手動→自動），并在OLED屏幕上顯示當前模式，同時保存當前模式狀態，下次上電后自動加載上次的模式；

自動模式控制邏輯：系統實時對比采集到的環境參數與預設閾值，當檢測到煙霧濃度、一氧化碳濃度、空氣質量中的任意一項超出閾值時，立即控制有源蜂鳴器發出報警聲音，同時控制步進電機正轉（模擬開窗通風），直至環境參數恢復到閾值范圍內，蜂鳴器停止報警，步進電機反轉（模擬關窗）；當檢測到光照強度低于預設閾值時，自動控制LED燈點亮，光照強度高于閾值時，自動控制LED燈熄滅；

手動模式控制邏輯：手動模式下，系統不進行自動調控，用戶可通過現場按鍵或手機APP遠程控制步進電機與LED燈的動作——按下對應按鍵或發送遠程指令，控制步進電機正轉（開窗）、反轉（關窗）、停止，控制LED燈點亮、熄滅，動作響應迅速，控制準確。

閾值調節模塊軟件設計

閾值調節模塊軟件負責處理用戶的設置指令，實現各環境參數閾值的調節與保存，具體邏輯如下：

當用戶按下“進入設置”按鍵時，系統進入設置模式，OLED屏幕顯示設置菜單，依次顯示“煙霧濃度閾值”“一氧化碳濃度閾值”“空氣質量閾值”“光照強度閾值”四個選項，用戶通過“加/減”按鍵切換選項，選中某一選項后，再次通過“加/減”按鍵調整閾值大?。ㄩ撝捣秶鶕?jù)傳感器測量范圍設定，如煙霧濃度閾值：100-1000ppm）；設置完成后，按下“進入設置”按鍵，系統保存當前設置的閾值到單片機的Flash中，下次上電后自動加載，同時退出設置模式，返回正常顯示界面。

軟件設置閾值保護機制，確保調節的閾值在傳感器測量范圍內，避免超出范圍導致控制邏輯異常，同時設置閾值默認值，當用戶未進行閾值調節時，系統采用默認值運行。

無線通信與機智云接入模塊軟件設計

無線通信模塊軟件負責實現ESP8266-01S WIFI模塊與單片機、機智云平臺的通信，完成環境數據上報與控制指令接收，具體實現步驟如下：

1、ESP8266-01S模塊初始化：系統上電后，單片機通過UART接口向模塊發送AT指令，配置模塊的工作模式（STA模式）、WIFI連接參數（SSID、密碼），使模塊連接到家庭WIFI網絡，同時配置模塊的通信波特率（與單片機一致，如9600bps）；

2、機智云平臺接入：在機智云開發者中心創建智能家居產品，新建環境參數數據點（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強）與控制指令數據點（步進電機控制、LED燈控制、模式切換、閾值調節），生成對應固件，通過USB A TTL CH340串口工具將固件燒錄到ESP8266-01S模塊中；模塊連接WIFI后，自動與機智云平臺建立連接，獲取設備ID與密鑰，確保通信安全；

3、數據上報：單片機將處理后的環境參數（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強）以及系統狀態（工作模式、步進電機狀態、LED燈狀態、報警狀態）通過UART接口發送給ESP8266-01S模塊，模塊將數據上傳到機智云平臺，供手機APP查看，上報頻率為1次/秒；

4、指令接收：手機APP發送的控制指令（步進電機控制、LED燈控制、模式切換、閾值調節）通過機智云平臺下發到ESP8266-01S模塊，模塊接收指令后通過UART接口轉發給單片機，單片機解析指令后執行相應的動作，并將執行結果上傳到機智云平臺，實現指令的閉環控制。

軟件設置通信異常處理機制，當ESP8266-01S模塊與機智云平臺斷開連接時，模塊自動重新連接，同時OLED屏幕顯示“通信異常”提示，提醒用戶檢查網絡狀態，確保遠程控制功能的穩定性。

報警模塊軟件設計

報警模塊軟件負責控制有源蜂鳴器的工作，實現環境異常時的及時報警，具體邏輯如下：

自動模式下，系統實時監測煙霧濃度、一氧化碳濃度、空氣質量三個參數，當任意一項參數超出預設閾值時，單片機輸出低電平信號，控制有源蜂鳴器發出連續的報警聲音，同時將報警信息上傳到機智云平臺，手機APP收到報警提醒；當環境參數恢復到閾值范圍內時，單片機輸出高電平信號，蜂鳴器停止報警，報警信息同步更新到機智云平臺。

手動模式下，蜂鳴器不進行自動報警，僅在收到手機APP或按鍵的報警指令時啟動，確保報警功能的靈活性與合理性；同時軟件設置報警消音功能，用戶可通過按鍵或手機APP發送消音指令，停止蜂鳴器報警。

Part.13系統調試與測試

調試環境與工具

本次系統調試分為硬件調試與軟件調試，調試的目的是檢查硬件連接的正確性、軟件邏輯的合理性，確保系統各項功能正常實現，調試環境與工具如下：

硬件調試工具：萬用表、示波器、杜邦線、面包板、5V電源適配器、USB A TTL CH340串口工具；

軟件調試工具：Keil MDK5開發環境、串口調試助手、機智云開發者平臺、機智云手機APP；

調試環境：室溫25℃、濕度50%RH，無煙霧、無有害氣體，光照強度適中的實驗室環境，確保調試過程不受外界環境干擾。

硬件調試

硬件調試的核心是檢查各元器件的連接是否正確、各模塊是否能夠正常工作，供電是否穩定，具體調試步驟如下：

電源調試：將5V電源適配器接入系統，用萬用表測量各模塊的供電電壓，確保STM32單片機、OLED屏幕、BMP280傳感器等需3.3V供電的模塊獲得穩定的3.3V電壓，MQ系列傳感器、步進電機等需5V供電的模塊獲得穩定的5V電壓，無短路、漏電現象，供電引腳無虛焊、脫焊。

主控單元調試：將單片機最小系統單獨上電，通過USB A TTL CH340串口工具連接電腦，在串口調試助手發送指令，檢查單片機的IO口、ADC、UART、I2C等外設是否正常工作，確保單片機能夠正常接收與發送數據，程序能夠正常下載與運行。

環境監測模塊調試：分別對各傳感器進行單獨調試，用萬用表測量傳感器的輸出信號，檢查傳感器是否能夠準確采集環境參數：用手遮擋光敏傳感器，觀察輸出電壓的變化；向MQ-2傳感器靠近煙霧源，觀察輸出電壓的變化；向MQ-7傳感器通入少量一氧化碳?xì)怏w（模擬），觀察輸出電壓的變化；通過氣壓變化模擬，觀察BMP280傳感器的輸出數據；確保各傳感器數據采集正常、響應迅速。

顯示模塊調試：給OLED屏幕上電，檢查屏幕是否能夠正常點亮，通過單片機發送顯示指令，檢查字符、數字、字符串的顯示是否清晰、準確，無亂碼、卡頓現象，顯示界面切換順暢。

執行模塊調試：給步進電機與LED照明燈供電，通過單片機發送控制信號，檢查步進電機是否能夠正常正轉、反轉與停止，LED燈是否能夠正常亮滅，動作響應迅速，無卡頓、異響現象。

無線通信模塊調試：將ESP8266-01S模塊與單片機連接，上電后通過串口調試助手查看模塊的通信狀態，檢查模塊是否能夠正常連接到家庭WIFI網絡，是否能夠與機智云平臺建立穩定連接，數據傳輸是否正常。

報警模塊調試：給有源蜂鳴器供電，通過單片機發送控制信號，檢查蜂鳴器是否能夠正常發出報警聲音，聲音清晰、音量適中，停止控制信號后能夠立即停止報警。

經過硬件調試，各模塊連接正確，供電穩定，各元器件均能正常工作，無故障現象，數據采集與信號傳輸正常，滿足系統的硬件需求。

Part.14軟件調試

軟件調試的目的是檢查軟件邏輯是否正確、各功能模塊是否能夠正常協同工作，指令解析是否準確，具體調試步驟如下：

初始化調試：將編寫好的初始化程序下載到單片機中，上電后檢查各模塊的初始化是否成功，包括傳感器、OLED屏幕、ESP8266-01S模塊的初始化，確保系統能夠正常啟動，無初始化失敗現象。

環境參數采集調試：運行環境監測模塊軟件，采集環境各參數，通過串口調試助手查看采集到的數據，檢查數據是否準確、穩定，對采集到的數據進行校準，確保數據誤差在允許范圍內（如DHT11溫度誤差±1℃，濕度誤差±5%RH；BMP280氣壓誤差±1hPa）。

顯示功能調試：運行顯示模塊軟件，檢查OLED屏幕是否能夠正常顯示環境參數、系統模式、閾值等信息，顯示信息實時更新，無亂碼、卡頓現象，設置界面切換順暢，閾值調節顯示正常。

模式切換與控制功能調試：分別測試自動模式與手動模式，檢查模式切換是否順暢，自動模式下，當環境參數超出閾值時，蜂鳴器是否正常報警、步進電機是否正常開窗、LED燈是否正常開啟；手動模式下，是否能夠通過按鍵或遠程指令控制步進電機與LED燈的動作，控制準確、響應迅速。

閾值調節功能調試：進入設置界面，測試修改各參數閾值，檢查參數修改是否成功，修改后是否能夠正常生效，參數是否能夠永久保存，下次上電后是否自動加載，閾值調節范圍是否在合理范圍內。

無線通信與機智云接入調試：測試ESP8266-01S模塊與機智云平臺的連接，檢查環境數據是否能夠正常上傳到平臺，手機APP是否能夠?qū)崟r查看數據；發送控制指令（步進電機控制、LED燈控制、模式切換），檢查單片機是否能夠正常接收指令并執行相應的動作，指令響應時間≤1s，遠程控制功能穩定可靠。

報警功能調試：自動模式下，模擬環境參數超出閾值（如向MQ-2傳感器靠近煙霧源），檢查蜂鳴器是否能夠正常發出報警聲音，報警信息是否能夠上傳到機智云平臺，手機APP是否能夠收到報警提醒；環境參數恢復正常后，檢查蜂鳴器是否停止報警，報警信息是否同步更新。

經過軟件調試，各功能模塊邏輯正確，協同工作良好，無程序報錯、功能異?，F(xiàn)象，指令解析準確，數據傳輸穩定，滿足系統的軟件需求。

Part.15系統測試結果與分析

系統調試完成后，對系統的各項功能進行全面測試，模擬實際使用場景，驗證系統的可行性、穩定性與實用性，測試結果如下：

環境監測功能測試

在不同環境條件下，測試環境監測模塊的采集精度與穩定性，測試結果如下表5-1所示（此處可插入測試表格，論文中可預留表位）：

測試結果表明，各傳感器采集精度均滿足設計要求：DHT11溫濕度傳感器的溫度測量誤差在±1℃范圍內，濕度測量誤差在±5%RH范圍內；光敏傳感器響應時間≤0.5s，光照強度測量誤差≤50lux；MQ-2煙霧傳感器測量誤差≤50ppm，MQ-7一氧化碳傳感器測量誤差≤10ppm，MQ-135空氣質量傳感器測量誤差≤50ppm；BMP280氣壓傳感器測量誤差≤1hPa，溫度測量誤差≤0.1℃；各傳感器采集數據穩定，無明顯波動，能夠準確反映室內環境狀態。

顯示功能測試

測試OLED屏幕的顯示效果與實時性，結果表明，屏幕顯示清晰、無亂碼、無閃爍，環境各參數、系統模式、閾值等信息實時更新，更新頻率為1次/秒；設置界面切換順暢，閾值調節顯示準確，能夠清晰呈現當前設置狀態，方便用戶現場查看與操作。

模式切換與控制功能測試

自動模式測試：設置煙霧濃度閾值為500ppm、一氧化碳濃度閾值為100ppm、空氣質量閾值為500ppm、光照強度閾值為300lux；模擬煙霧濃度超標（600ppm），蜂鳴器立即發出報警聲音，步進電機正轉（開窗），手機APP收到報警提醒；煙霧濃度恢復正常（400ppm），蜂鳴器停止報警，步進電機反轉（關窗）；模擬光照強度低于閾值（200lux），LED燈自動點亮；光照強度高于閾值（400lux），LED燈自動熄滅，符合設計要求。

手動模式測試：按下模式切換按鍵，切換到手動模式，通過按鍵控制步進電機正轉（開窗）、反轉（關窗）、停止，動作響應迅速；通過按鍵控制LED燈點亮、熄滅，控制準確；通過手機APP發送遠程控制指令，同樣能夠?qū)崿F(xiàn)步進電機與LED燈的精準控制，符合設計要求。

閾值調節功能測試

進入設置界面，分別修改煙霧濃度、一氧化碳濃度、空氣質量、光照強度的閾值，測試結果表明，參數修改操作簡單、便捷，修改后立即生效，參數能夠永久保存到單片機Flash中，下次上電后自動加載；閾值調節范圍在傳感器測量范圍內，無超出范圍的情況，符合設計要求。

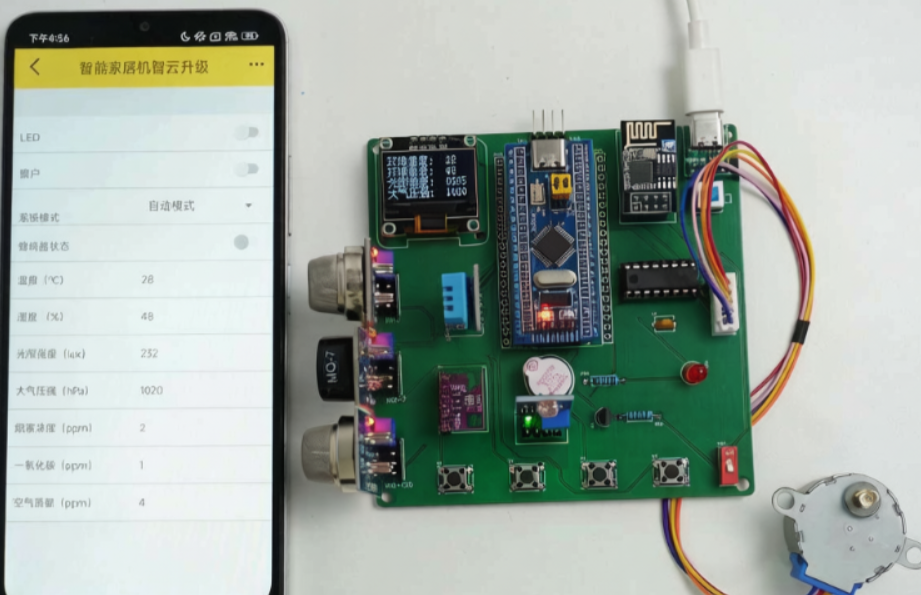

遠程控制功能測試

手機APP連接機智云平臺后，能夠?qū)崟r查看環境各參數（溫濕度、煙霧濃度、一氧化碳濃度、空氣質量、光照強度、大氣壓強）與系統狀態（工作模式、步進電機狀態、LED燈狀態）；發送控制指令（開啟/關閉步進電機、開啟/關閉LED燈、切換工作模式），單片機能夠快速響應，執行相應的動作，響應時間≤1s；環境數據上傳實時，報警信息能夠及時推送至手機APP，遠程控制功能穩定可靠，符合設計要求。

報警功能測試

自動模式下，分別模擬煙霧濃度、一氧化碳濃度、空氣質量超出閾值，蜂鳴器均能立即發出報警聲音，聲音清晰、音量適中；報警信息實時上傳到機智云平臺，手機APP收到報警提醒；環境參數恢復正常后，蜂鳴器停止報警，報警信息同步更新，報警功能正常、及時，符合設計要求；手動模式下，能夠通過按鍵或手機APP控制蜂鳴器啟停，靈活便捷。
