前言

搞高溫傳感的工程師都清楚一個尷尬的現實：標稱耐溫800℃的鍍金光纖光柵傳感器，實際可靠工作溫度也就700–750℃。超過這個溫度，信號就開始飄，再往上走，傳感器說掛就掛。

最近幾年，鍍鉑光纖布拉格光柵（FBG）開始進入工程驗證，長期工作溫度直接干到1000℃以上，短期能飆到1200℃。

這玩意兒到底靠不靠譜？和鍍金方案比差在哪？信號弱了怎么辦？今天這篇文章就把技術細節、選型邏輯和工程落地情況一次性講透。

一、鍍金FBG的高溫失效機理：三個環節依次崩

先糾正一個常見誤解：FBG光柵本身并不怕高溫。飛秒激光刻寫的Type II光柵在1000℃下不做任何涂覆也能保持反射特性。真正限制耐溫上限的，是涂層體系。

失效環節一：緩沖層熱分解

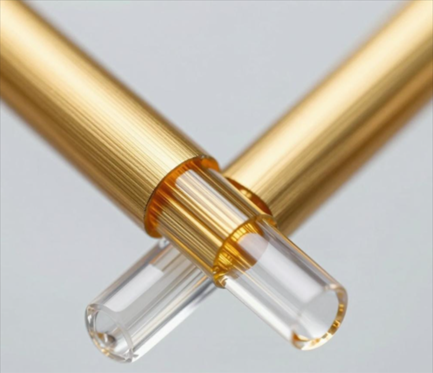

鍍金光纖的典型結構是：石英纖芯→聚酰亞胺緩沖層→金反射膜。

聚酰亞胺的長期耐溫只有300℃，短期400℃。傳感器還沒到目標溫度，緩沖層先碳化解體。金膜與石英直接接觸，為后續失效埋下伏筆。

失效環節二：熱膨脹系數嚴重失配

• 石英（SiO?）熱膨脹系數：~0.55×10??/K
• 金（Au）熱膨脹系數：~14.2×10??/K

差了20多倍。每次熱循環，界面處都積累巨大應力。金的延展性雖好，反復循環后起皮開裂是必然。

失效環節三：界面反應與微觀退化

Au/SiO?界面在350–400℃就開始不穩定。金原子遷移率急劇升高，連續薄膜聚集成不連續的島狀結構——薄膜物理中經典的“去潤濕”現象。

更要命的是，Au-Si體系在~370℃存在共晶點。超過此溫度，界面形成低熔點液相，石英表面氧化層直接被“吃掉”。到1000℃，金膜在微觀上已面目全非。

結論：鍍金方案的溫度上限由金材料本身決定，不可以通過優化光柵工藝突破。商用產品長期額定溫度700–750℃，這已是加足安全余量的數字。

二、鉑涂層的物理優勢：三個維度全面碾壓

鉑能扛住1000℃，靠的是三項物理特性的系統性優勢。

優勢一：高熔點抑制原子遷移

固體中原子擴散速率與同系溫度呈指數關系。金在1000℃時同系溫度0.95，極度接近熔點，原子幾乎“躁動”到極致。鉑在同等溫度下僅0.62，原子相對“安分”，薄膜形貌可以長期保持。

優勢二：化學惰性與界面穩定

致密鉑膜在氧化氣氛、含硫含氯的腐蝕環境中幾乎不反應。Pt/SiO?界面在1000℃以下無明顯互擴散，也不存在類似Au-Si共晶那樣的低熔點相。

實驗佐證：再生光柵在1000℃恒溫約5小時后反射率趨于穩定，證明光柵本身在1000℃可存活，鍍鉑封裝后整體性能只會更好。

優勢三：更優的熱膨脹匹配

鉑的膨脹系數~9×10??/K，雖與石英仍有差距，但比金的~14.2×10??/K改善顯著。配合鉑的高彈性模量和良好延展性，熱循環應力可通過彈性變形被吸收，不易發生界面剝離。

已有BOTDA分布式傳感實驗證明，鍍金光纖1000℃退火后仍能保持機械強度，鉑在此溫度級別只會更穩。

三、核心指標對比：選型必看

四、反射率“短板”的工程應對方案

這是選型時被問得最多的問題：鉑膜紅外反射率才28%–42%（140nm厚約28%，395nm厚約42%），金膜是98%，信號會不會太弱？

核心邏輯：穩定性優于初始值

金膜98%是室溫?cái)?shù)據。高溫下有效反射率斷崖式下跌，下降速率和終點不可預測。鉑膜初始反射率雖低，但從室溫到1100K幾乎不變。

工程鐵律：可預測的穩定信號，遠勝于先強后衰的不確定信號。

三種補償方案

方案一：增強光柵調制深度
通過飛秒激光工藝提高光柵的折射率調制幅度Δn，直接提升FBG反射率。適用于信噪比要求不極端的系統。

方案二：復合金屬層結構
在鉑膜外再沉積一層高反射材料（如金），以鉑作為高溫?cái)U(kuò)散阻擋層和保護層。這樣既有高初始反射率，又有鉑的高溫穩定性。兼顧性能與壽命，是工程化的優選路徑。

方案三：多孔鉑膜吸收模式
思路徹底翻轉——不追求反射率，轉而利用多孔鉑膜的高吸收特性（反射率<10%）。此時傳感器不再是反射式，而是吸收式。

五、多孔鉑膜：一個全新的功能維度

鍍鉑方案的獨特之處在于，它可以制備出兩種完全不同光學功能的膜層形態。

致密鉑膜

常規反射鏡，用于FBG溫度/應變傳感，是鍍金方案的直接替代。

多孔鉑膜

通過控制電化學沉積參數，在光纖表面形成高度多孔的鉑納米結構。德國IPHT Jena的研究表明，這種結構對入射輻射的吸收率極高，反射率可壓到10%以下，等效為近理想黑體吸收體。

多孔鉑膜打開的工程新場景：

• 輻射熱流直接測量：多孔鉑光纖探頭伸入高溫燃?xì)饬?，通過吸收體溫升反推輻射熱流密度
• 高溫激光器鎖模：多孔鉑膜作為可飽和吸收體，用于高溫環境光纖激光器
• 原位光譜吸收測量：替代分光系統中易損的鍍金部件，構建耐高溫吸收池

六、工程部署案例

航空發動機熱端監測

燃燒室壁溫超1200℃，渦輪區800–1000℃。鍍鉑FBG可直接貼附于陶瓷基復合材料或高溫合金部件表面，跟隨發動機全壽命周期運行，無需因涂層退化而停機更換。國內已有團隊用FBG陣列實現發動機管路多點測溫。

超臨界地?zé)峋疁y(cè)溫

井下溫度400℃以上，富含H?S。去有機物直接鍍鉑的石英光纖，既能扛高溫又能抗腐蝕，實現全井段長期分布式測溫。這是評估地?zé)醿?chǔ)層能源潛力的核心監測手段。

工業爐窯在線光譜分析

鍍鉑光纖可作高溫信號傳輸探頭，也可用多孔鉑膜構建原位吸收測量室，替代分光系統里易損的鍍金光學元件，大幅延長連續運行時間。

七、當前局限與后續演進

鍍覆工藝與成本

鉑材料比金貴，但真正的成本瓶頸在鍍覆工藝。多孔鉑納米層的電化學沉積質量與金屬層電導率直接相關，工藝窗口窄。高效、均勻、可批量的鍍覆技術是降本關鍵。

反射率增強的工程化

光纖端面諧振腔、多層介質-金屬?gòu)?fù)合膜等增強結構還在實驗室階段，離標準化產品有距離。

長期高溫?cái)?shù)據

FBG在900–1000℃已有超4000小時測試記錄，但多孔鉑膜在長期高溫下的孔隙燒結與粗化行為研究不充分，直接決定吸收體傳感器壽命。

下一代演進

鉑+藍寶石光纖（耐溫>2000℃）、鉑+光子晶體光纖的結合處于早期探索。一旦突破，1500℃以上分布式高溫傳感將填補空白。

八、選型建議

結語

從鍍金到鍍鉑，不是簡單的材料替換，而是一次傳感邏輯的升級：犧牲一部分常溫反射率，換取1000℃級的長期穩定性，外加多孔吸收體的新功能維度。

對于800℃以上的工業高溫監測，鍍鉑光纖光柵是目前最成熟的方案。下一步，鉑與藍寶石光纖的融合，有望把分布式高溫傳感推到1500℃以上。

有高溫傳感選型需求的朋友，歡迎在評論區交流討論。

項目支持：淄博晟元新材料科技有限責任公司
2023年山東省科技型中小企業提升工程項目（項目編號：2023TSGC0970）
