1. TF卡電路

RV1126B核心板集成了1個SDMMC控制器和1個SDIO控制器，均可支持SDIO3.0協議，以及MMC V4.51協議。4線的數據總線寬度支持SDR104模式，速率達到200MHz。SDMMC控制器是由PMIC單獨供電，可以動態的在1.8V和3.3V之間調節，插入TF卡之后，系統會根據TF卡支持的模式（SD2.0或者SD3.0）自動進行協議轉換和電壓調節。

1.1 原理圖設計建議

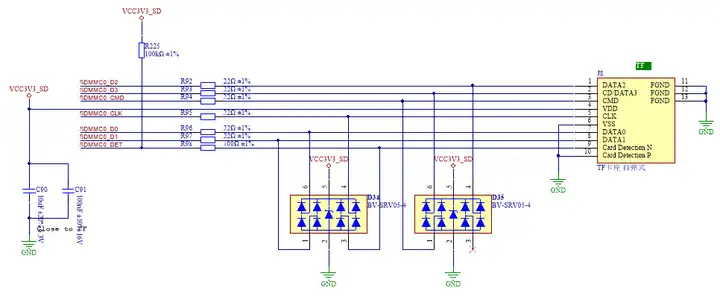

圖1 TF卡電路

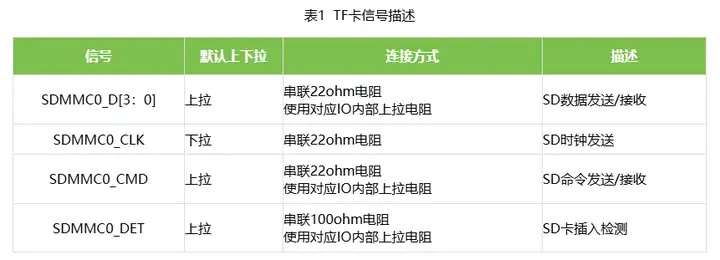

l SDMMC_CLK已經在核心板上面串接了22ohm電阻，底板無需再添加；

l SDMMC_D[3：0]，SDMMC_CMD，SDMMC_CLK，SDMMC_DET信號在TF卡接口位置需要放置ESD器件。需要支持SD3.0模式時，ESD器件的結電容必須小于1pF，如只需支持SD2.0模式，ESD器件的結電容可放寬到9pF。

l SDMMC和JTAG功能是復用的，所以在使用SDMMC功能時，需要通過SDMMC_DET_L引腳進行調節，功能的切換只是決定啟動時刻是JTAG還是SDMMC功能，系統啟動之后，會交給系統控制。該引腳內部默認上拉，在插入TF卡后，該引腳會被拉低。

1.2 PCB設計建議

l 所有的保護器件均需要放到TF卡接口處；

l SDIO布線要求：
