英集芯IP2369是一款適用于藍牙音箱、電動工具、戶外電源等方案的多串鋰電池充放電管理芯片。支持2至6節鋰電池/磷酸鐵鋰電池配置，45W雙向充放電。充電電流最高3A；輸入電壓范圍4.5V至25V。集成PD3.1、QC3.0、AFC等多種快充協議。提供USB-A輸出、USB-C輸入輸出等多種接口。內置14-bit ADC，可測量電壓、電流等；支持I2C通信接口，4/2/1顆LED電量指示燈等功能。內置升降壓功率MOSFET，通常只需一個電感即可實現升降壓功能，外圍器件很少，能有效縮小方案尺寸并降低成本。

一、高集成度設計，簡化開發流程
IP2369的一大亮點在于其高集成度。芯片內部集成了同步升降壓功率NMOS、Type-C CC邏輯、協議控制器、14bit ADC及NTC檢測等眾多功能模塊，外圍僅需一個電感即可實現完整的充放電管理。這種高度集成化的設計有效減少了整體方案的尺寸，顯著降低了BOM成本，為設備制造商提供了更加簡潔、經濟的開發路徑。實際應用中有工程師反饋，由于功率管集成在芯片內部，PCB板面積明顯減小，成品體積也更小。

二、全協議快充兼容，智能功率匹配
IP2369對主流快充協議的廣泛支持是其核心競爭力之一。無論是PD3.1等USB-PD系列協議，還是AFC、FCP、QC等品牌專屬快充協議，IP2369均能實現雙向兼容。這種廣泛的協議兼容性使其能夠適配不同品牌的充電器，用戶無需為特定設備單獨配備專用充電器。
更重要的是，IP2369具備智能識別與自適應充電電流調節功能。芯片內置IC溫度、電池NTC溫度和輸入電壓控制檢測環路，能夠根據識別到的充電器功率智能匹配充電電流，在確保充電速度的同時兼顧安全與穩定。這意味著無論連接何種功率規格的充電器，IP2369都能自動優化充電策略，實現“即插即充、恰到好處”的用戶體驗。

三、靈活配置，適配多元電池體系
IP2369在外圍電阻配置方面提供了高度靈活的選項，使其能夠適配多種不同類型的電池。用戶可以通過外接電阻輕松設置電池串聯節數（2/3/4/5/6節），支持三元鋰電池和磷酸鐵鋰電池兩種主流電池體系。同時，電池的充滿電壓也有豐富的檔位可供選擇：3.65V（適用于磷酸鐵鋰）、4.1V、4.2V、4.3V、4.35V和4.4V，幾乎覆蓋了市面主流的鋰電池充電電壓需求。此外，充放電功率支持通過外接電阻進行配置，可達45W。

四、多重安全保護，構建可靠屏障
在安全保護方面，IP2369建立了從輸入到輸出、從芯片到電池的多層次防護體系。輸入側具備過壓保護和欠壓保護，輸出側具備過流保護和短路保護，電池端則配備了過充保護、過放保護和過流保護。在溫度管控方面，芯片內置了IC過溫保護以及支持充放電電池NTC溫度保護功能，嚴格遵循JEITA溫度標準，有效防止過熱風險。芯片的ESD靜電防護能力達到4KV，輸入引腳（含CC1/CC2）耐壓達到30V，顯著提升了芯片在復雜電磁環境下的可靠性與耐用性。
此外，IP2369在功耗管控方面也做了精心設計——待機功耗低至100μA以內，深度休眠功耗更是僅有10μA。對于需要長期待機或便攜應用的設備而言，這種低功耗特性對延長整機續航時間具有重要意義。

典型應用場景
IP2369憑借其功率密度高、集成度好、協議兼容性廣的特點，在多個細分市場獲得了實際應用。

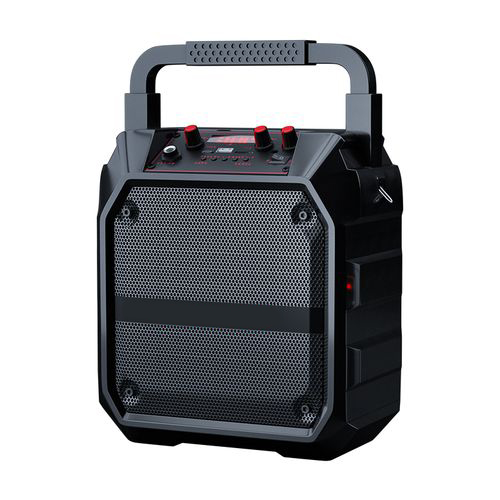

1、藍牙音箱：在高性能便攜藍牙音箱領域，IP2369已展現出優秀的產品適配能力。IP2369待機功耗低至100μA以下，有效延長了音箱的續航表現。

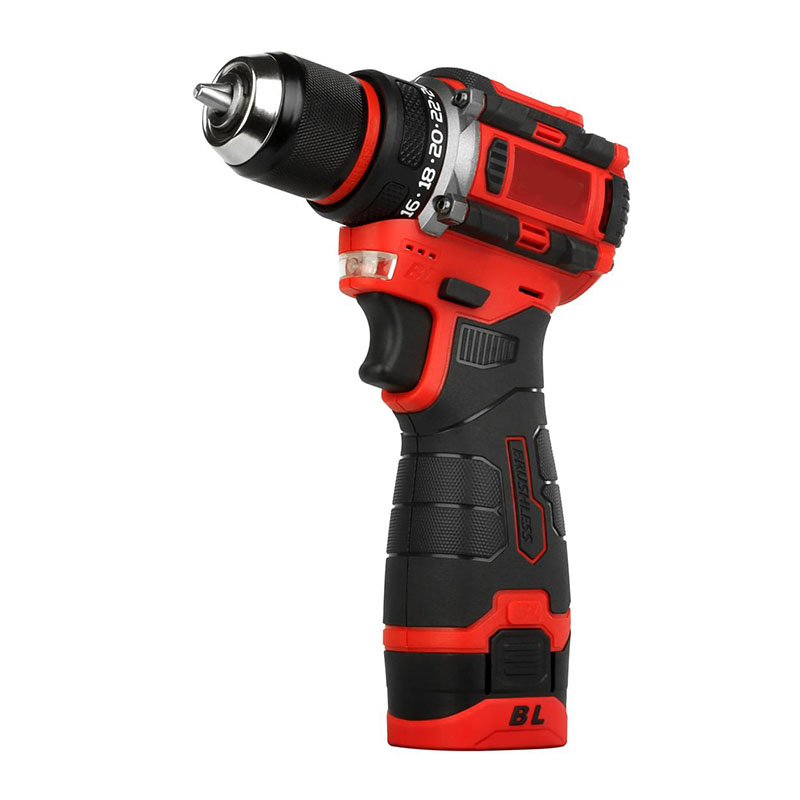

2、電動工具：在無繩電動工具、吸塵器等設備中，IP2369支持2至6節電池串聯的電池包管理，45W的充放電功率能夠滿足高功率工具對強勁電力的需求，同時保障電池組的安全充放電。

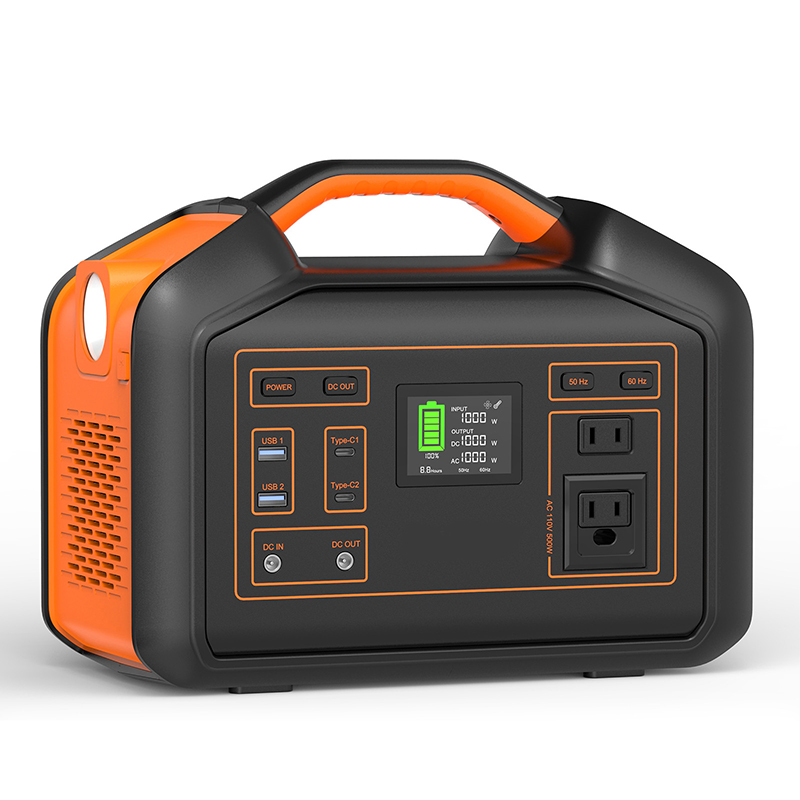

3、應急電源與便攜儲能：在汽車啟動電源、打氣泵、戶外應急電源等場景中，IP2369作為大功率多串鋰電池充電管理SOC芯片，可將外部快充輸入的電力高效轉換為多串電池組的充電電流，在緊急情況下提供可靠電力支撐。
此外，得益于其輸入電壓范圍可達25V和可靈活配置的電池串聯數量，IP2369在其他需要多串鋰電池充放電管理的工業設備、后備電源等領域也有著廣泛的應用前景。

總結
英集芯IP2369作為一款45W級別的多串鋰電池充放電管理芯片，以其高集成度、全協議快充兼容、靈活配置能力和完善的安全保護機制，為藍牙音箱、電動工具、應急電源等設備提供了高效可靠的電源管理解決方案。
