瑞芯微(EASY EAI)RV1126B USB3.0 Host電路
1. USB3.0 Host電路
RV1126B一共兩組USB2.0信號和一組USB3.0信號，其中的組合關系可見圖9。目前開發板采用的是Case3的方案，USB2.0 DRD作為固件下載接口，USB2.0 HOST和USB3.0 DRD組成一組USB3.0 HOST接口。由于USB3.0的DRD和USB2.0的DRD是同一個USB3的控制器，因此USB3.0和USB2.0的DRD只能同時做Device或者做HOST，不能USB3.0的DRD做HOST，USB2.0的DRD做Device，或者USB3.0的DRD做Device而USB2.0的DRD做HOST。

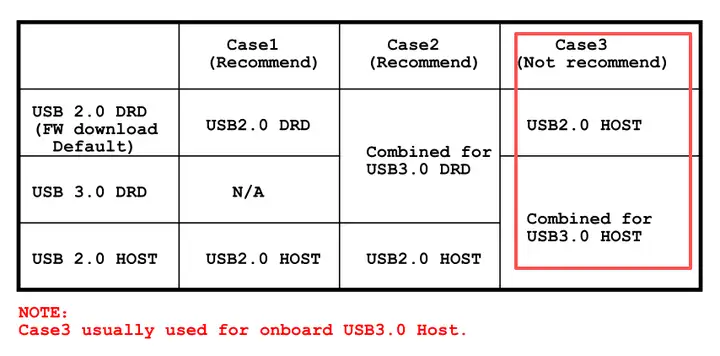

圖1 USB復用圖
1.1 原理圖設計建議
開發采用USB3.0 HUB芯片去擴展USB3.0接口，原理圖如下

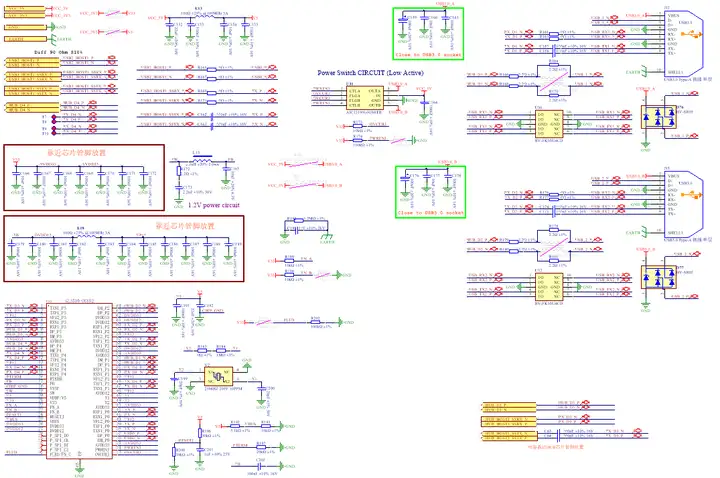

圖2 USB3.0 HUB電路

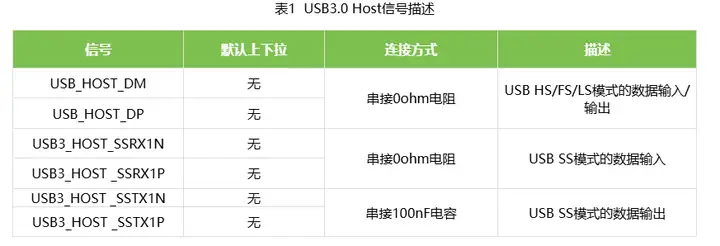

l 為加強抗靜電和浪涌能力，信號上必須預留ESD器件，USB2.0信號的ESD寄生電容不得超過3pF。
l 為抑制電磁輻射，可以考慮在信號線上預留共模電感，在調試過程中根據實際情況選擇使用電阻或者共模電感。
l 5V電源建議增加限流開關，限流大小根據應用需要可調整。
1.2 PCB設計建議
l 所有的ESD保護器件需要放在USB接口處。
l USB2.0和USB3.0布線要求如下：
