瑞芯微(EASY EAI)RV1126B MIPI CSI電路
1. MIPI CSI電路
1.1 MIPI DPHY CSI RX

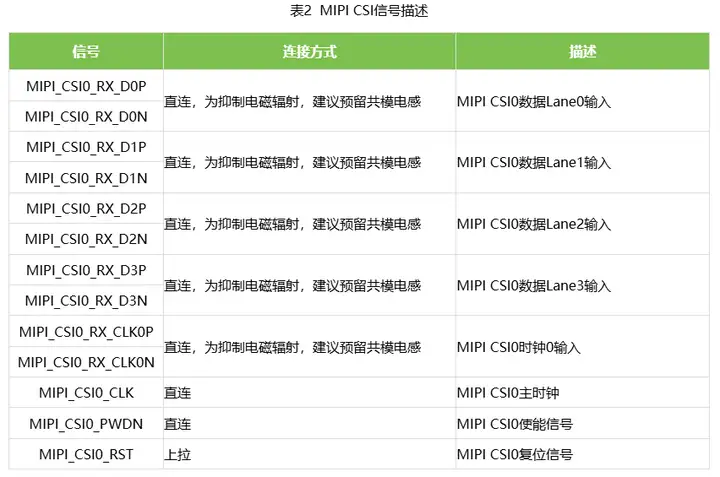

RV1126B有2組MIPI CSI RX輸入，都支持MIPI V1.2版本，通道支持的最大傳輸速率為2.5Gbps/Lane。實際應用中可以將每組port的1*4Lane拆成2*2Lane輸入，最大可同時支持4路MIPI CSI RX輸入，但是由于核心板只引出了兩組MIPI CSI CLK，所以僅支持2路MIPI CSI RX輸入

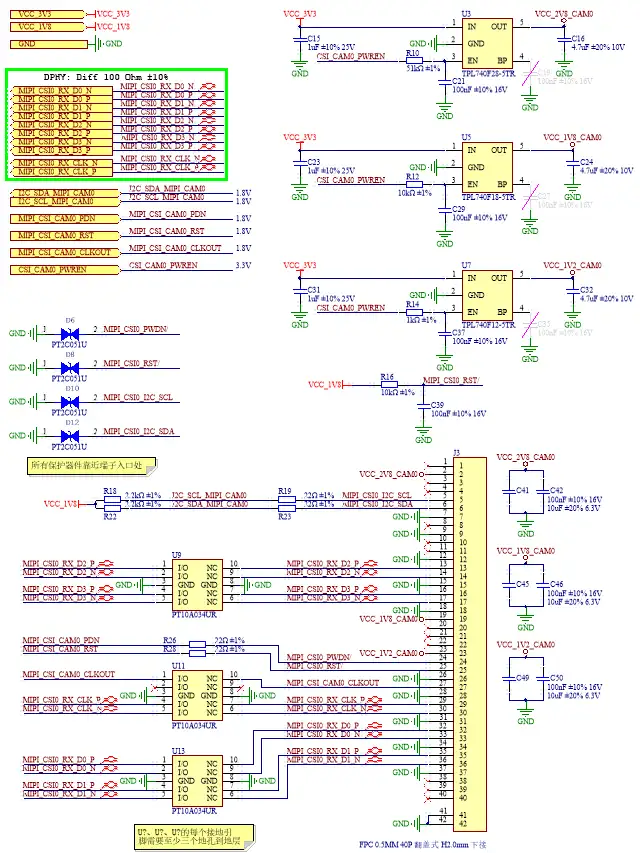

圖1 MIPI CSI電路
1.2 PCB設計建議
l I2C的時鐘信號需要單獨包地，每隔200mil至少添加一個GND過孔，防止對外輻射干擾；

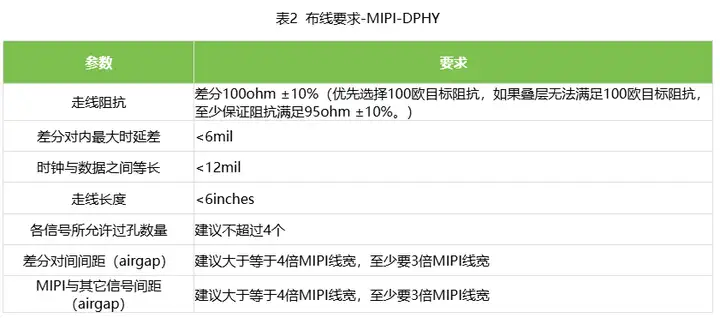

l MIPI_CSI布線要求如下：
