瑞芯微(EASY EAI)RV1126B MIPI DSI電路
1. MIPI DSI電路
RV1126B有一個MIPI DPHY DSI TX，支持MIPI V1.2版本，總共4Lane，通道支持的最大傳輸速率為1.5Gbps/Lane，最大分辨率支持1920x1080@60Hz。
MIPI DPHY DSI TX接口的設計注意事項：
l 支持 1/2/4Lane 模式，1Lane 默認為 D0，2Lane 模式默認為 D0/D1；
l MIPI Data Lane 不支持組間對調，需要一一對應；也不支持組內 P/N 對調；
l 當通過連接器實現板對板連接時，建議串接一定阻值的電阻(2.2ohm，具體以能滿足SI測試為準)，并預留 TVS 器件。

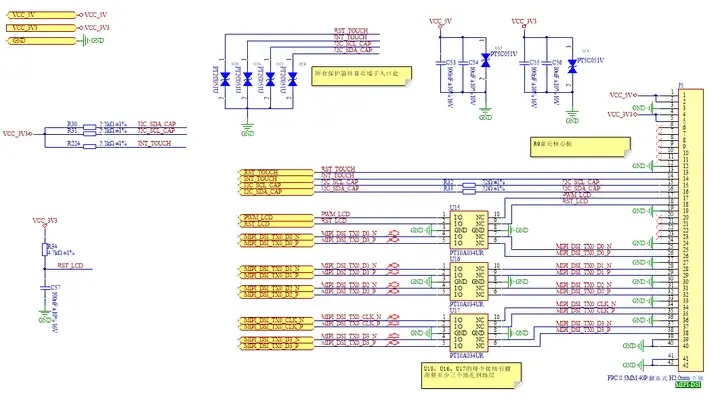

圖1 MIPI DSI電路

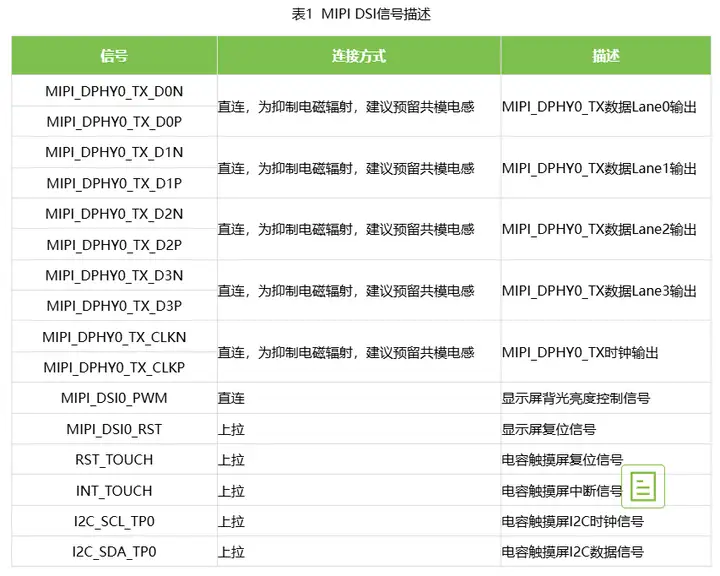

1.1 PCB設計建議
l 所有的ESD保護器件需要放在接口處；
l I2C的時鐘信號需要單獨包地，每隔200mil至少添加一個GND過孔，防止對外輻射干擾；

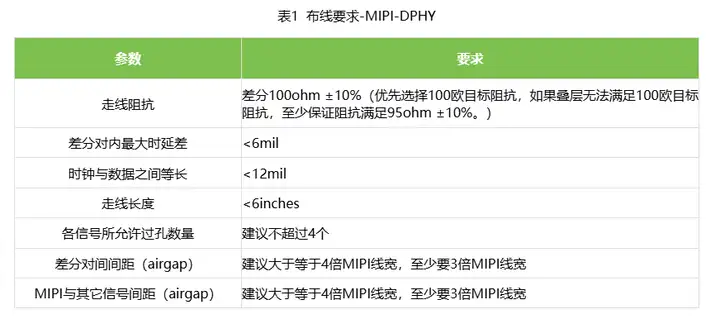

l MIPI-DPHY布線要求如下：
