本文將介紹原子層沉積技術(ALD)在DRAM中的應用。

DRAM發展歷程

DRAM技術一直是微電子行業中工藝技術和制造設備創新的主要驅動力。隨著半導體行業向更小的器件幾何形狀遷移，將需要新的沉積工藝技術來滿足對新材料的需求所帶來的挑戰，迫切需要使用更薄的薄膜，以及需要將保形膜沉積到具有越來越高的縱橫比的結構中。

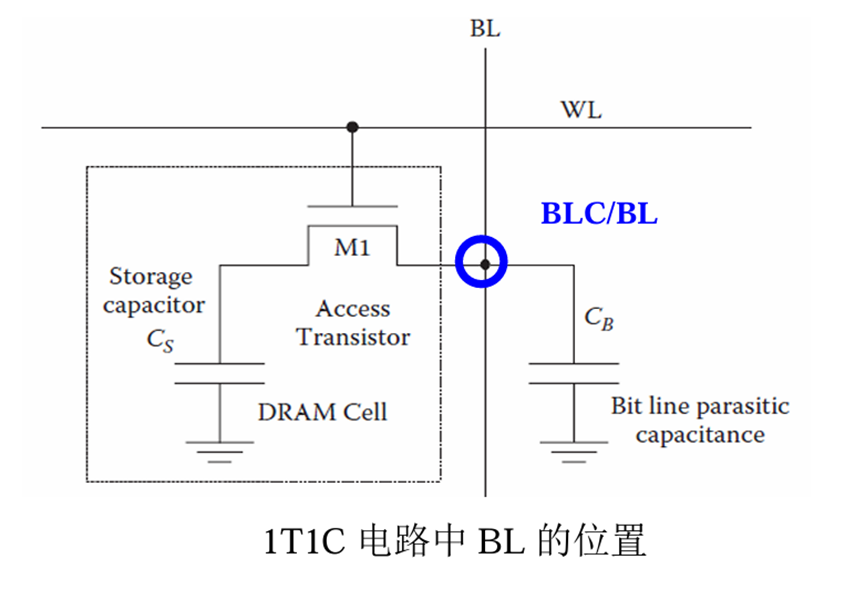

隨著DRAM向更高密度和速度的方向收縮，位線寄生電容電容(Bitline parasitic capacitance, CBL)在縮放過程中起到了實現感裕度的關鍵作用。基于TechInsight的逆向工程數據，先進的DRAM制造商已經制定了不同的CBL減少的路線圖。目前主流的DRAM制造公司為三星、海力士和美光，三星公司的CBL 降低方式為位線(Bitline, BL)氣隙墊片結構;海力士公司采用BL金屬調平配低k隔離液;美光公司在沒有空氣隔離劑的情況下，還需要BL低k隔離劑，同時使用BL金屬膜減薄來降低CBL。因此，想要降低CBL的主流方法都是通過改變現有的BL結構或是更換新的材料膜層來實現。

薄膜技術的發展

盡管光刻機的發展備受關注，薄膜沉積設備也同樣經歷著持續的升級換代，以適應工藝節點的不斷提升。

這些設備的核心功能是通過化學或物理方式在晶圓表面生成介質膜或金屬膜。其中，主要的三種工具包括物理氣相沉積(Physical vapor deposition, PVD)、化學氣相沉積(Chemical vapor deposition, CVD)和原子層沉積。

隨著制造工藝的精細化和沉積層的增多，薄膜沉積設備在集成電路制造流程中的關鍵性日益凸顯。隨著工藝技術的不斷進步，半導體器件正朝著更復雜的結構、更高的深寬比以及三維異形設計的方向發展，在前沿的工藝制造節點中，傳統的PVD和CVD工藝設備已無法勝任某些關鍵工藝步驟，取而代之的是ALD設備在先進工藝節點的薄膜沉積過程中扮演著日益重要的角色。ALD技術能夠以單原子膜的形式將沉積物質逐層鍍在基底表面，對物質的成分和厚度進行納米級尺度的精確控制。ALD技術以其卓越的適應性，尤其是在處理高深寬比結構等復雜基底方面，被廣泛應用在半導體制造的精密薄膜工藝中，包括實現大范圍的均勻薄膜沉積和納米級精確的薄膜厚度控制，尤其在低溫沉積環境下表現出色。其獨特的能力在于原子級別的精確控制，為半導體工藝帶來了前所未有的可能性。

ALD在DRAM中的應用

原子層沉積(Atomic layer deposition, ALD)技術是一項極具吸引力的新技術，將為下一代集成電路制造提供巨大的機會。原子層沉積技術已經證明它可以克服當前薄膜沉積技術的許多局限。ALD具有無與倫比的臺階覆蓋性能、卓越的均勻性和膜厚控制，以及高介電層和金屬層的膜質量。

ALD技術的卓越性能將使溝槽DRAM單元的擴展遠遠超過100納米的特征尺寸。隨著ALD被引入主流半導體加工領域，該技術在DRAM中的應用將再次成為主要推動力。

在過去的幾十年里，半導體行業見證了硅基器件和集成電路小型化的前所未有的發展趨勢。半導體技術正在進入100納米以下的時代。原子級的工藝控制將會隨著特征尺寸的變小而變得更加重要，對于物質的去除、沉積都是一樣的道理。

原子層沉積ALD作為一種可以實現單層精度的薄膜沉積技術已經相當成熟，現在正被引入半導體加工中。ALD的主要應用包括高k介電材料、金屬電極、屏障和間隔器的沉積。其他新穎和創新的ALD應用目前也在設計階段。

2007年，英特爾創新性地將ALD技術應用于集成電路芯片制造，首次結合了高介電系數材料和金屬柵。通過ALD工藝沉積的3納米厚HfO2層，其等效SiO2柵氧化層厚度僅為0.8納米，這一做法實際上增大了物理厚度，但顯著降低了量子隧穿效應的影響。此后，ALD技術也成功推動了摩爾定律的持續發展。

當下的20nm及以下的芯片制造行業大規模的運用ALD技術以滿足不斷微縮的溝道的電性以及性能的提升要求。

ALD基本原理及特點

傳統化學氣相沉積的特點是連續沉積和前驅體同時通入反應，與之不同的是原子層沉積是基于以良好控制的方式連續沉積單個單層或單層的部分。

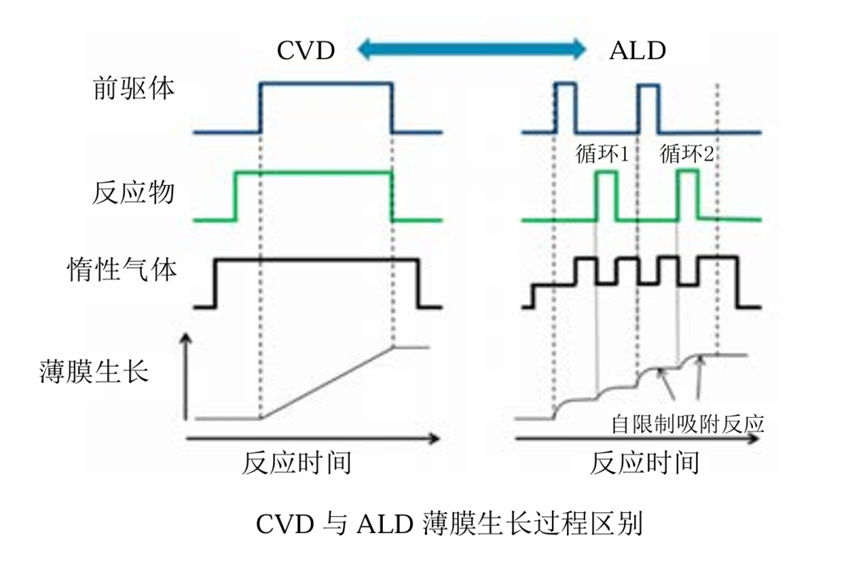

如圖，在ALD中，生長表面交替暴露于兩種互補化學環境，即每次僅一種前驅體接觸位點。反應氣體或前驅體單獨通入，中間以惰性氣體吹掃或抽氣步驟分隔，以清除殘留活性源氣體或副產物。

因此，ALD由個體生長周期的重復循環構成，每個循環包括：前驅體1流動、吹掃、前驅體2流動、再次吹掃。

各步驟中，前驅體分子與表面反應至所有可用位點飽和。前驅體化學和工藝條件的選擇確保表面飽和后無進一步反應，保證ALD的自限性。

過量前驅體使用可減輕前驅體量輕微變化對工藝結果的影響，并有助于帶走稀釋副產物，防止影響后續成膜反應。故薄膜生長由表面自限制化學反應控制，而非精確控制設備工藝參數，如前驅流體和分壓。由于其自限制吸附反應的特點，ALD的每個生長周期沉積一個已知恒定的厚度。

通常，沉積速率為0.1~1.0 A/循環，每個循環時間為1到10秒。循環時間主要取決于飽和行為、腔室體積和反應器設計。薄膜以一層接一層的方式生長，薄膜的總厚度由循環次數決定。由于表面反應的自限性，理想情況下，前驅體的過量使用不會增加沉積厚度。因此，ALD可以實現優異的晶圓厚度均勻性和高縱橫比特征結構上的優異覆蓋。

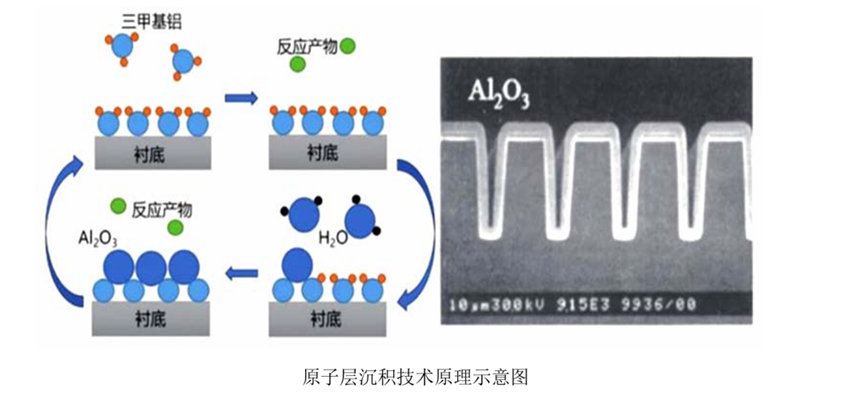

如圖所示為ALD的工作原理，在某些對生長溫度、熱能消耗、薄膜質量及臺階覆蓋有嚴格要求的領域，ALD的優勢尤為突出。通過自我限制的生長機制和交替的表面反應，它能實現優秀的臺階覆蓋和溝槽填充均勻性，從而精確調控薄膜的厚度、成分和結構。這使得ALD技術在各行各業的應用日益普及。

ALD技術現主要用于45納米節點的高k柵介質材料的柵氧化層沉積、28納米節點的金屬互連阻擋層和鎢(wolfram, W)的種子層。此外，它還在DRAM電容和3D NAND的高深寬比結構薄膜沉積等領域發揮關鍵作用。

目前，鍍膜技術正趨向于平臺整合，即在單一設備內結合PVD、ALD及CVD 等各類設備，利用真空互聯技術實現全面的鍍膜流程。以應用材料公司的銅互連解決方案為例，它在極高真空環境下，成功地將ALD、PVD、CVD、銅再熔、表面修飾、界面工程和測量這七項獨立的工藝集于一體。

選擇性ALD沉積工藝替代了原有的共性ALD沉積，消除了通孔邊緣的高電阻障礙層。此方案引入了銅回流技術，成功地在緊密間隙中實現了無空洞的填充。這一創新使得通孔接觸界面的電阻下降了50%，從而提升了芯片的性能和功率效率，進而推動了邏輯微縮技術的發展。

目前，ALD設備市場上，應用材料、泛林半導體及東京電子已擁有成熟的布局。值得注意的是，東京電子與先晶半導體共同占據了超過六成的市場比例。盡管國內企業也在ALD設備領域有所布局，但其市場占有率仍有待提高。?
