AD8137 低成本、低功耗差分ADC驅動器
數據：
AD8137產品技術英文資料手冊
優勢和特點
- 完全差分
- 功耗極低并具有省電特性
靜態電源電流：2.6 mA (5 V)
省電模式：450 μA (5 V) - 高速
- 12位SFDR性能(500 kHz)
- 快速建立時間： 100 ns至0.02%
- 低輸入失調電壓： ±2.6 mV（最大值）
- 低輸入失調電流：0.45 μA（最大值）
- 差分輸入和輸出
- 差分轉差分或單端轉差分操作
- 軌到軌輸出
- 可調輸出共模電壓
- 欲了解更多特性，請參考數據手冊
產品詳情
AD8137是一款低成本差分驅動器，提供軌到軌輸出，非常適合在要求低功耗和低成本的系統中驅動模數轉換器(ADC)。 它應用簡便，內部共模反饋架構允許通過在一個引腳上施加電壓來控制輸出共模電壓。 內部反饋環路也可提供內在平衡的輸出，并能抑制偶數階諧波失真產物。 利用AD8137很容易實現完全差分和單端至差分增益配置。 由四個電阻組成的外部反饋網絡決定放大器的閉環增益。 省電特性對關鍵的低功耗應用很有利。
AD8137采用ADI公司專有的第二代XFCB工藝制造，可實現高性能和極低的功耗水平。

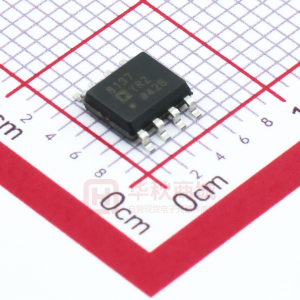

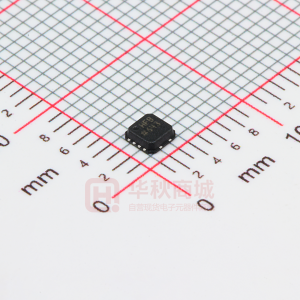

AD8137提供8引腳小型SOIC封裝和3 mm x 3 mm LFCSP封裝。 該器件的額定工作范圍為?40°C至+125°C擴展工業溫度范圍。
應用- ADC驅動器
- 便攜式儀器儀表
- 電池供電應用
- 單端轉差分轉換器
- 差分有源濾波器
- 視頻放大器
- 電平轉換器
方框圖
