優勢和特點

• 小型封裝：10引腳MSOP封裝
• 可編程增益：1，10，100，1000
• 增益設置：數字式或引腳可編程
• 寬電源范圍： ±5 V至±15 V
• 出色的直流性能
  高共模抑制比(CMRR)： 100 dB（最小值，G = 100）
  低增益漂移： 10 ppm/°C（最大值）
  低失調漂移： 1.2 μV/°C（最大值，G = 1000）
• 欲了解更多特性，請參考數據手冊

產品詳情

AD8253是一款數字可編程增益儀表放大器，具有GΩ輸入阻抗、低輸出噪聲、低失真特性，適合與傳感器進行接口，并驅動高采樣速率的模數轉換器(ADC)。

它具有10 MHz的高帶寬、?110 dB的低總諧波失真(THD)，以及780 ns的0.001%快速建立時間（最大值）。 保證的失調漂移和增益漂移分別為1.2 μV/°C和10 ppm/°C (G = 1000)。除了具有寬輸入共模電壓范圍外，在DC至20 kHz且G = 1000時，該器件還具有100 dB的高共模抑制能力。 精密直流性能與高速能力的結合，使得AD8253非常適合數據采集應用。 此外，這款單芯片解決方案還可簡化設計與制造，并通過保持內部電阻與放大器的高度匹配來改善儀表性能。

AD8253用戶接口由一個并行端口組成，用戶可采用兩種不同的方法來設置增益（功能框圖請參見圖1）。 一種方式是用WR輸入鎖存通過總線發送的2位字。 另一種方法則是利用透明增益模式，由增益端口的邏輯電平狀態來決定增益。

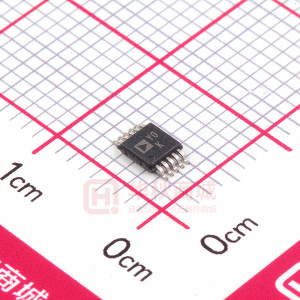

AD8253采用10引腳MSOP封裝，額定溫度范圍為?40°C至+85°C，特別適合對尺寸和封裝密度有嚴格要求的應用。

應用

• 數據采集
• 生物醫學分析
• 測試與測量

方框圖
