優勢和特點

• 最大額定電源電壓：44 V
• 模擬信號范圍：V_SS 至 V_DD
• 低導通電阻：<35 Ω
• 超低功耗：< 35 μW
• 快速轉換時間：160 ns（最大值）
• 先開后合式開關動作
• DG419的直接替代產品

ADG419-EP支持防務和航空航天應用（AQEC標準）。

• 下載ADG419-EP 數據手冊
• 軍用溫度范圍：-55℃至+125℃
• 受控制造基線
• 唯一封裝/測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/10615 DSCC圖紙?zhí)?/li>

產品詳情

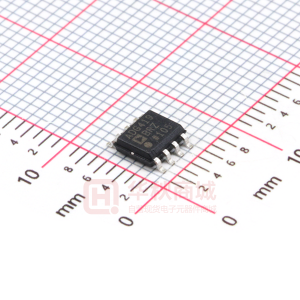

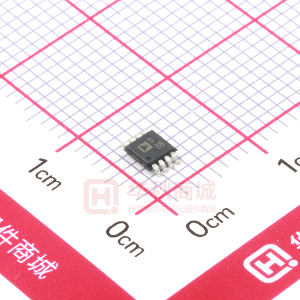

ADG419是一款單芯片CMOS單刀雙擲（SPDT）開關，采用增強型LC2MOS工藝設計，具有低功耗、高開關速度、低導通電阻和低泄漏電流特性。

ADG419的導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保其擁有出色的線性度和低失真性能。該器件還提供高開關速度和高信號帶寬。CMOS結構可確保功耗極低，因而該器件非常適合便攜式電池供電儀表。

接通時，ADG419的各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，達到電源電壓的信號電平被阻止。ADG419為先開后合式開關。

ADG419-EP支持防務和航空航天應用（AQEC標準）。

應用

方框圖
