優勢和特點

• 輸入電壓范圍：1.6V 至 45V
• 輸出電流：100mA
• 靜態電流：40μA
• 壓差電壓：300mV
• 低噪聲：30μV_RMS (10Hz 至 100kHz)
• 可調輸出：V_REF = 600mV
• 固定輸出電壓: 1.2V、1.5V、1.8V、2.5V、3.3V、5V、15V
• 輸出容差：在整個電壓、負載和溫度范圍內為 ±2%
• 單個電容器對基準進行軟起動并降低了輸出噪聲
• 停機電流：<1μA
• 反向電池保護
• 電流限制折返保護
• 熱限制保護

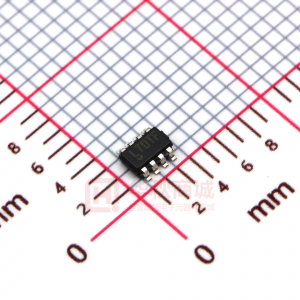

• 8 引腳 2mm x 2mm x 0.75mm DFN 封裝和 8 引腳 ThinSOT^? 封裝

?

產品詳情

LT^?3060 系列是微功率、低壓差電壓 (LDO) 線性穩壓器，能夠在 1.6V 至 45V 的輸入電源范圍內運作。該器件可提供 100mA 的輸出電流和一個 300mV 的典型壓差電壓。單個外部電容器提供了可編程低噪聲基準性能和輸出軟起動功能。LT3060 的靜態電流僅為 40μA，并利用一個最小 2.2μF 的輸出電容器實現了快速瞬態響應。在停機模式中，靜態電流小于 1μA，而且基準軟起動電容器復位。

LT3060 穩壓器利用低 ESR 陶瓷輸出電容器優化了穩定性和瞬態響應。該穩壓器不像其他穩壓器所常見的那樣需要額外的 ESR。

內部保護電路包括反向電池保護、反向輸出保護、反向電流保護、具折返的電流限制和熱停機。LT3060 系列提供 1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 15V 固定輸出電壓，可作為具有一個從 600mV 基準至 44.5V 輸出電壓范圍的可調型穩壓器。LT3060 采用耐熱性能增強型 8 引腳 TSOT-23 封裝和 8 引腳 (2mm x 2mm x 0.75mm) DFN 封裝。

Applications

• 電池供電型系統
• 汽車電源
• 工業電源
• 航空電子設備電源
• 便攜式儀器

?

方框圖
