優勢和特點

• 專為實現快速瞬態響應而優化
• 輸出電流：3A
• 壓差電壓：在 3A 時為 340mV
• 低噪聲：40μV_RMS (10Hz 至 100kHz)
• 1mA 靜態電流
• 寬輸入電壓范圍：2.7V 至 20V
• 無需保護二極管
• 在壓差模式中靜態電流處于受控狀態
• 固定輸出電壓：1.5V、1.8V、2.5V、3.3V
• 可調輸出范圍：1.21V 至 20V
• 在停機模式中靜態電流 <1μA
• 可在采用 10μF 輸出電容器時保持穩定
• 可在采用陶瓷電容器時保持穩定
• 反向電池保護
• 無反向電流
• 熱限制

?

產品詳情

LT

^?

1764A 是一款低壓差穩壓器，專為實現快速瞬態響應而優化的。該器件能提供 3A 的輸出電流和一個 340mV 的壓差電壓。工作靜態電流為 1mA，并在停機模式中減小至 <1μA。靜態電流處于良好受控狀態；與其他許多穩壓器不同，此器件的靜態電流在壓差情況下不會增大。除了快速瞬態響應之外，LT1764A 還擁有非常低的輸出電壓噪聲，從而使其非常適合于敏感的 RF 電源應用。

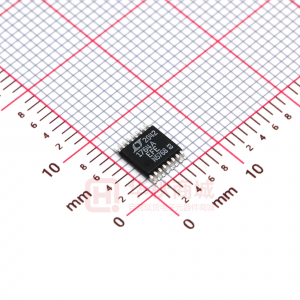

輸出電壓范圍為 1.21V 至 20V。LT1764A 穩壓器可在采用低至 10μF 的輸出電容器時保持穩定。內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。該器件可提供 1.5V、1.8V、2.5V、3.3V 的固定輸出電壓，并可用作一款具 1.21V 基準電壓的可調型器件。LT1764A 穩壓器采用 5引腳 TO-220 和 DD 封裝以及 16? 引腳 FE 封裝。

應用

• 3.3V 至 2.5V 邏輯電源
• 用于開關電源的后置穩壓器

方框圖
