優勢和特點

• 可調增益和固定增益 (1、2、5 和 10) 部件
• ±0.3% (最大值) 增益誤差 (在 -40oC 至 85oC 的溫度范圍內)
• 3.5ppm/oC 增益溫度系數
• 5ppm 增益長期穩定性
• 全差分輸入和輸出
• 可在 C_LOAD 高至 10,000pF 的情況下保持穩定
• 可調輸出共模電壓
• 軌至軌輸出擺幅
• 低電源電流：1mA (最大值)
• 高輸出電流：10mA (最小值)
• 針對 2.7V 至 ±5V 電源的技術參數
• DC 失調電壓 < 2.5mV (最大值)

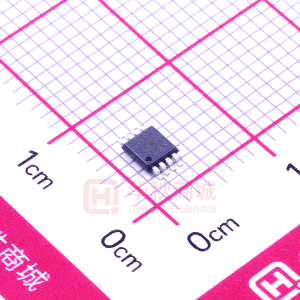

• 采用 8 引腳 MSOP 封裝

產品詳情

LTC^?1992 產品系列包括 5 款全差分、低功率放大器。LTC1992 是一款無約束全差分放大器。LTC1992-1、LTC1992-2、LTC1992-5 和 LTC1992-10 是固定增益部件 (增益分別為 1、2、5 和 10)，具有旨在實現準確和超穩定增益的精準片內電阻器。所有的 LTC1992 器件均具有一個單獨的內部共模反饋通路，用于獲得超群的輸出相位平衡并降低二階諧波。V_OCM 引腳負責設定獨立于輸入共模電平的輸出共模電平。該功能使得信號的電平移位簡單易行。

這些放大器的差分輸入在信號范圍為軌至軌且共模電平范圍為從負電源至與正電源相距 1.3V 的條件下運作。差分輸入 DC 失調通常為 250μV。軌至軌輸出吸收或提供 10mA 電流。對于所有高達 10,000pF 的容性負載，LTC1992 保持穩定。

LTC1992 可在電源電壓低至 2.7V 的單電源應用中使用。它也可在采用高達 ±5V 的雙電源的場合中使用。LTC1992 采用 8 引腳 MSOP 封裝。

應用

• 差分驅動器 / 接收器
• 差分放大
• 單端至差分轉換
• 電平移位
• 已調整的相位響應適用于多通道系統

方框圖
