1 產品簡介

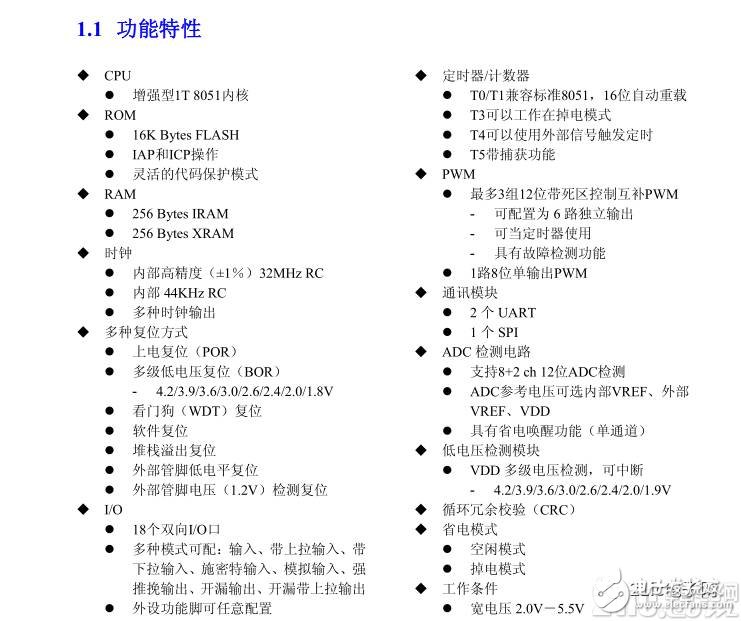

HC89F003是一顆采用高頻低功耗 CMOS 工藝設計開發的增強型 8 位單片機，內部有 16K Bytes FLASH 程序存儲器，256 Bytes IRAM 和 256 Bytes XRAM，18 個雙向 I/O 口，5 個 16 位定時器/計數器，3 組 12 位帶死區控制互補 PWM，1 個 8 位 PWM，2 個 UART，1 個 SPI，16 個外部中斷，8+2 路 12 位ADC，四種系統工作模式(正常、低頻、掉電和空閑)和 16 個中斷源。

在單片機上用到很多的中斷。在這一款芯片上足夠滿足絕大部分的產品設計。

Hc89f003具有：

? 16個中斷源

? 4級中斷優先級

? 16個外部中斷

重點來了：一般我們的單片機，比如像51，比較少重映射功能的，比如stm32，他們的重映射功能對應的引腳基本都有固定的引腳。但是，hc89f003不一樣了，他絕大部分引腳都可以重映射，比如P00可以作為io口，可以重映射為usart_tx、usart_rx、iic、spi等等等等。也就是說，設計板子的時候不用害怕硬件連接錯誤，只要連接上了，基本可以實現重映射功能。

Datasheet給出的說明：絕大多數復用端口可以映射到任意 I/O 口，但 PWM 故障檢測腳、ADC 輸入、INT0-15 功能口等除外。

注意的是：多個輸出映射到一個端口上時，只能有一個輸出有效。端口重映射類似中斷一樣還有優先級的。

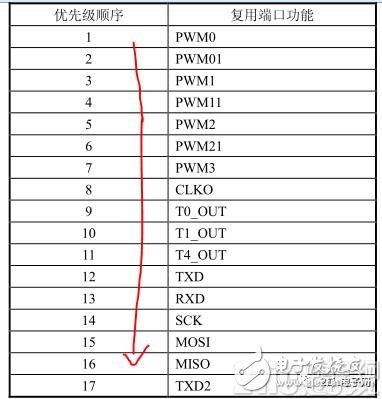

*下面是默認的優先級：

比如：

CLKO_MAP 配置為 0x01 選擇 P0.1 口作為 CLKO 的輸出口，T4_MAP 也配置為 0x01，這個時候硬件會按上面的優先級，P0.1 將配置為 CLKO 的輸出口，而 T4_MAP 的配置無效。

當所有的端口映射控制寄存器都不等于0x01時，即所有的功能口都不選擇P0.1作為輸入輸出口，此時這個端口的輸出就是 P0 端口數據寄存器的第 1 位。

輸入可以配置為多個功能從一個 PAD 引腳進入，比如：

T0_MAP 配置為 0x23，則選擇 P2.3 作為 T0 的輸入口，T5_MAP 也配置為 0x23，這樣從 P2.3 端口進入的信號同時作用于 T3 和 T5。

將 TXD 和 RXD 都配置到一個端口上時，并且此端口設置為輸出，則 TXD 和 RXD 將內部連接起來。

在輸入時，無論端口是什么功能，讀端口數據寄存器都讀芯片引腳上值。

對于重映射功能有疑問的請仔細閱讀官方datasheet。http://www.holychip.cn/uploadfiles/release/preview/HC89F003_003P_SPEC_Ver1.03.pdf(畢竟是中國芯圣產的，datasheet閱讀起來毫無壓力，以前看英文的，讓我這種四級都沒過的孩子頭都大了)

HC89F003 使用注意事項 ：(官方datasheet的重要說明，使用芯片時一定要認真看datasheet)

1、 為保證系統的穩定性，必須在 VDD 和 GND 之間接一電容(容值須等于或大于 0.1μF)。(對于這點，一般我們用芯片的時候都會這樣子做，加個電容)

2、為保證系統的上電穩定性，建議客戶程序在系統產生 POR 復位后進行一次重讀代碼選項的軟復位操作。官方說明這項已經改進(我覺得還是很OK的可以去官網下載新版的datasheet)

3、 當使用 ADC 模塊時，不論參考電壓選擇的是什么，系統工作電壓 VDD 必須高于 2.7V。(參考電壓一般為GND,這個vdd一般為3.3v)

4、 外部中斷在使用查詢方式時，無法正常清除中斷標志位。可以通過先禁止中斷使能位再清除中斷標志，在完成清除中斷標志位后再使能外部中斷來進行正常的外部中斷產生查詢。使用中斷方式時，無該問題。

5、 當用戶使用 T3 計數時鐘源選擇端口輸入外部時鐘，應使 TR3 和 T3CLKS[1:0]的配置同時進行(即用一條指令完成配置)。(個人感覺比較奇怪，但是還是可以按照他的做的。他說一條指令就一條指令吧。)

介紹了那么多，是時候上點開箱圖了。

國慶回家前接到板子，小的讓我出乎意料啊，感謝21ic小喇叭，開心。

打開之后可見一個開發板，一個51link以及一根數據線。

初次見到51—link，有點小小的驚訝。哈哈哈，怪我見識不夠。。。。得好好努力了。

打開看看51link里面是什么東西，一看，嚇一跳，原來是stm32f1系列芯片。

這個小板子做的還是挺精致的，按鍵，一些必要的電路都搭載在這一小塊上面。

20pin的io口所有已經引出了。板載ch340驅動電路

然后下載回來一堆資料，開干，不就是51內核的芯片嗎，不難吧。(這是我剛開始的想法。。。我發現我錯了，做智能車的時候，我就說過，當你一開始就輕視了它，你就已經輸了一半了。。。不過還好，我還是可以把它搞定的哈哈)

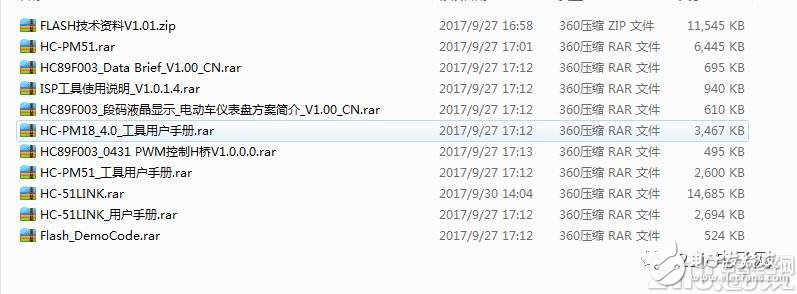

到芯圣電子的官網下載回來一堆資料，慢慢看，裝驅動，裝hc-link，然后打開例程代碼，打開datasheet，慢慢搞。。。

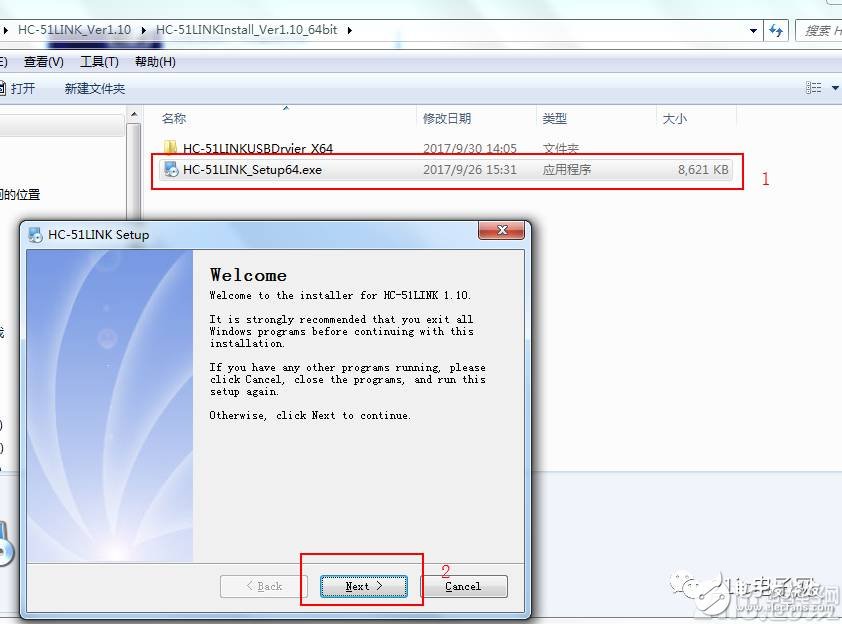

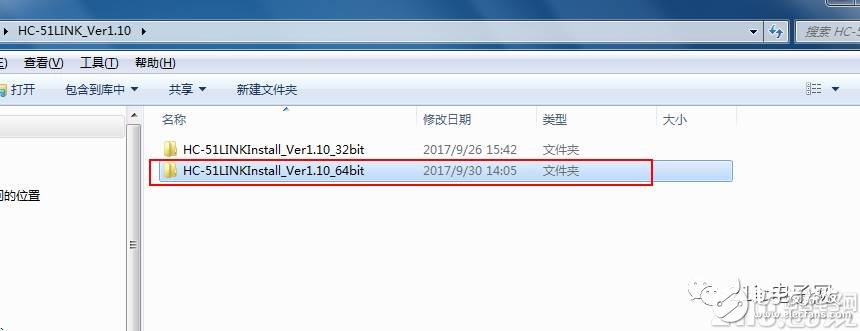

我也是先下載回來的，然后先裝hc-51link，這個比較簡單，那里也有用戶手冊。

對其他系統講解的很詳細，本人是64位 win7的，比較簡單。

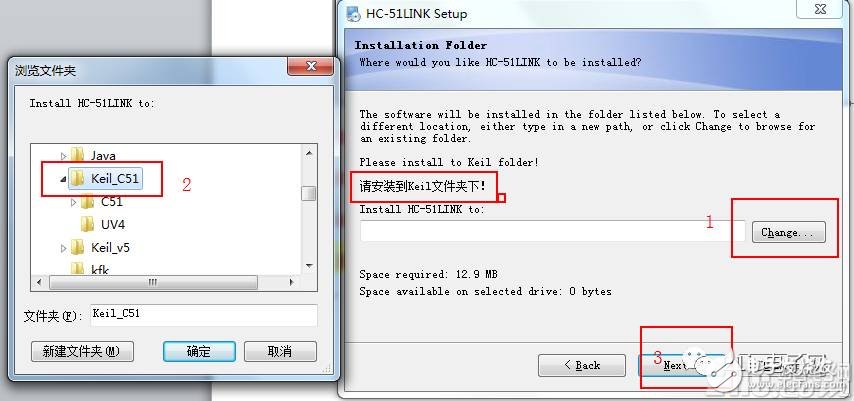

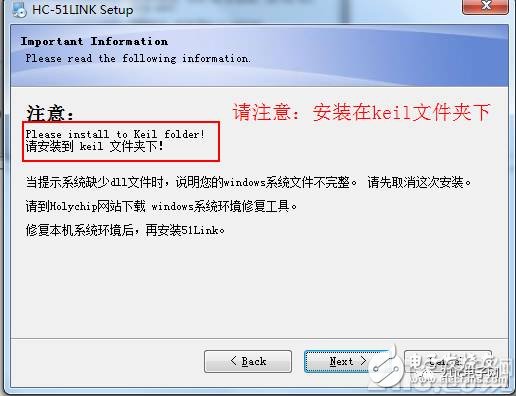

請注意：安裝在keil文件夾下。

請注意：安裝在keil文件夾下。

請注意：安裝在keil文件夾下。

重要的事情說3遍。

然后一直next就行了，建議把360啊什么殺毒的軟件退出再安裝。

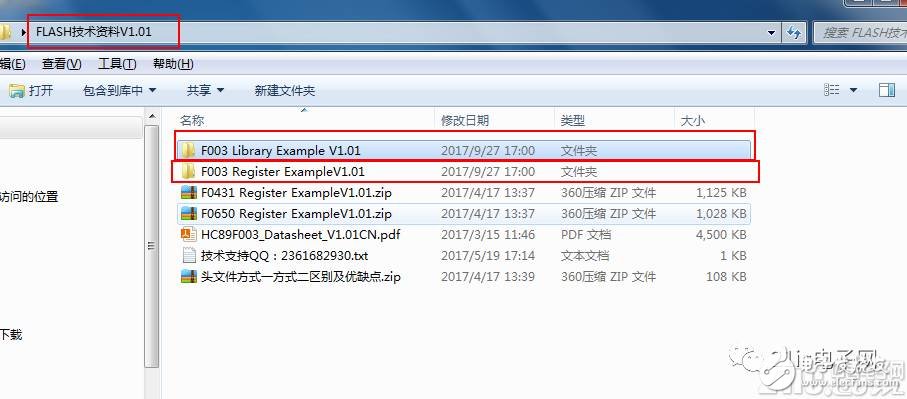

然后打開flash技術資料> F003 Library Example V1.01

這是庫函數版本的例程，很像stm32。入門玩起來不難。

F003 Register ExampleV1.01>這是寄存器版本的。我沒看。

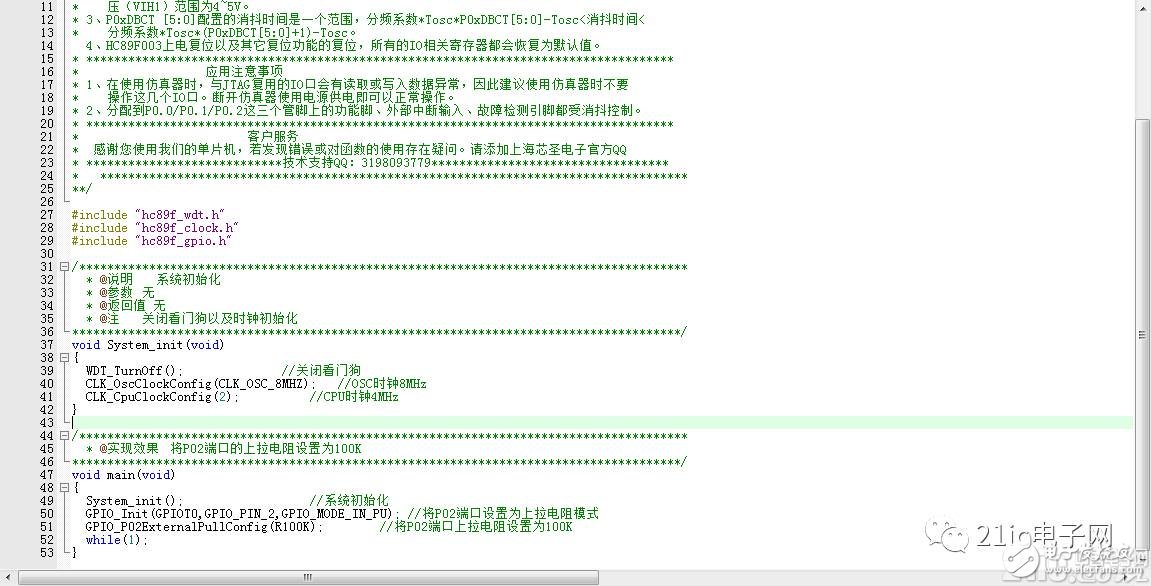

隨便打開一個gpio的工程：

我初次一看，哎呀，怎么這么熟悉啊，，，，，哈哈哈

進入系統初始化看一下，核心部分就是選擇系統時鐘

/**

* @說明 設定系統時鐘OSC頻率，即外設時鐘(Timer UART SPI等)

* @參數 OscClock ：OSC時鐘設定值

* CLK_OSC_32MHZ //系統時鐘32M

* CLK_OSC_16MHZ //系統時鐘16M

* CLK_OSC_8MHZ //系統時鐘8M

* CLK_OSC_4MHZ //系統時鐘4M

* CLK_OSC_44KHZ //系統時鐘44KHZ

* @返回值 ErrorStatus ：表明OSC配置狀態

* 參考 ErrorStatus 枚舉類.

* @注 無

*/

ErrorStatus CLK_OscClockConfig(CLK_OscClock_Typedef OscClock)

{

u8 OscClkBuf;

if(OscClock == CLK_OSC_44KHZ)

{//使用低頻作為系統時鐘

CLKSWR = (CLKSWR&(~CLK_SYS_SEL))|CLK_OSC_44KHZ; //開低頻晶振

while((CLKSWR&CLK_SYS_STA)!=CLK_RC44KHZ_FLAG);//等待晶振起振

return SUCCESS;

}

else

{//使用高頻作為系統時鐘

if((OscClock == CLK_OSC_32MHZ)&&(CLKDIV < CLK_CLKDIV_RESET_VALUE))return ERROR;//如果最終CPU時鐘高于20M，則配置失敗

CLKSWR = (CLKSWR&(~CLK_SYS_SEL))|CLK_RC32MHZ; //啟動內部高頻

while((CLKSWR&CLK_SYS_STA)!=CLK_RC32MHZ_FLAG); //等待高頻晶振起振

OscClkBuf = CLKDIV;

CLKDIV = 2; //保證CPU工作在20M以下，

CLKSWR = OscClock|(CLKSWR&(~CLK_RC32M_DIV)); //設置RC32M分頻系數

CLKDIV = OscClkBuf; //恢復CPU分頻系數

return SUCCESS;

}

}

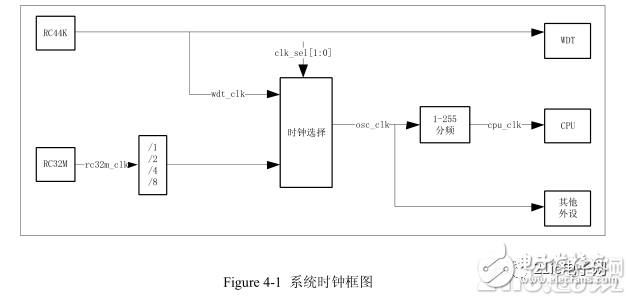

HC89F003 單片機系統時鐘有 2 種時鐘源可選：內部高頻 RC 時鐘(32 MHz)和內部低頻 RC 時鐘(44KHz)。其中，內部高頻 RC 在-40°C ~+85°C 范圍誤差不超過 1%。選擇后的系統時鐘(如果選擇的是內部高頻 RC，則經 RC32M_DIV[1:0]分頻后的時鐘)記做 osc_clk，其頻率為 F osc ，周期為 T osc ，

主要用于外設模塊，osc_clk 可以進行 1-255 之間任意值的分頻，分頻后的時鐘記做 CPU 時鐘，其頻率為 F cpu ，周期為 T cpu 。

CPU 最高可以運行在 20MHz 頻率下，如果所選時鐘源頻率高于 20MHz，需要對其進行分頻，使CPU 時鐘頻率等于或低于 20MHz。

內部低頻 RC(RC44K)輸出的時鐘記做 wdt_clk，用于看門狗定時器的計數，也可以用于系統時鐘;內部高頻 RC(RC32M)輸出的時鐘記做 rc32m_clk，可以進行 1/2/4/8 分頻。

系統初始化完成就能對芯片的引腳進行操作了。。。。

然后就是GPIO的初始化函數了，芯圣對我們還是很好的，已經集成庫函數了，直接調用就OK。

一句代碼的事情：

GPIO_Init(GPIOT0,GPIO_PIN_2,GPIO_MODE_IN_PU); //將P02端口設置為上拉電阻模式

庫函數的使用方法很簡單啊，假如我想讓P00設置為推挽輸出模式。。。

直接將 GPIO_PIN_2變?yōu)?/span>GPIO_PIN_0。

GPIO_MODE_IN_PU變?yōu)?/span>GPIO_MODE_OUT_PP

GPIO_Init(GPIOT0,GPIO_PIN_0, GPIO_MODE_OUT_PP); //P00設置為推挽輸出模式

/**

* @說明 對一組端口中的一個或多個IO設置模式

* @參數 GPIOx : 初始化的端口組(x:0-2)

* GPIOT0 //端口0組

* GPIOT1 //端口1組

* GPIOT2 //端口2組

* @參數 GPIO_PIN : 初始化的端口號

* GPIO_PIN_0 //選擇端口0

* GPIO_PIN_1 //選擇端口1

* GPIO_PIN_2 //選擇端口2

* GPIO_PIN_3 //選擇端口3

* GPIO_PIN_4 //選擇端口4

* GPIO_PIN_5 //選擇端口5

* GPIO_PIN_6 //選擇端口6

* GPIO_PIN_7 //選擇端口7

* @參數 GPIO_Mode : 初始化模式

* GPIO_MODE_IN //數字輸入

* GPIO_MODE_IN_PD //帶下拉輸入

* GPIO_MODE_IN_PU //帶上拉輸入

* GPIO_MODE_IN_AN //模擬輸入

* GPIO_MODE_IN_SMT //數字輸入 SMT

* GPIO_MODE_IN_PD_SMT //帶下拉輸入 SMT

* GPIO_MODE_IN_PU_SMT //帶上拉輸入 SMT

* GPIO_MODE_IN_AN_PU_PD //模擬輸入上下拉同時打開，B版以后芯片支持

* GPIO_MODE_OUT_PP //推挽輸出

* GPIO_MODE_OUT_OD //開漏輸出

* GPIO_MODE_OUT_OD_PU //開漏帶上拉輸出

* @返回值 無

* @注 無

*/

void GPIO_Init(GPIO_TypeDef GPIOx,GPIO_Pin_TypeDef GPIO_PIN,GPIO_Mode_TypeDef GPIO_Mode)

{

u8 i;

u8 xdata *gpioset;

gpioset = 0xFF00 | ((GPIOx - 1)<<3);

for(i=0;i<8;i++){

if((GPIOx == GPIOT1)&&(i>1))break;

if(GPIO_PIN&0x01){

*(gpioset+i/2) = ((*(gpioset+i/2)) & (0xF0 >> ((i%2)*0x04))) | (GPIO_Mode << ((i%2)*0x04));

}

GPIO_PIN >>= 1;

}

}

上面是void GPIO_Init(GPIO_TypeDef GPIOx,GPIO_Pin_TypeDef GPIO_PIN,GPIO_Mode_TypeDef GPIO_Mode)的原函數。。

有興趣的可以跳進去看一下。不看也可以。

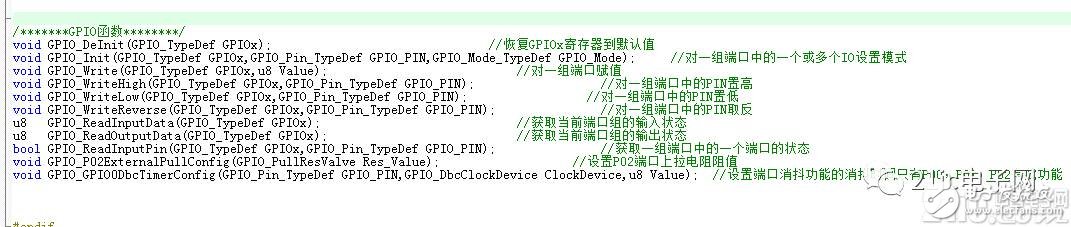

打開HC89F_GPIO.H

拉倒最下面。有g(shù)pio的函數，可以直接調用。

比如我們需要點亮一個led燈，調用這個函數就可以了：

void GPIO_Write(GPIO_TypeDef GPIOx,u8 Value); //對一組端口賦值

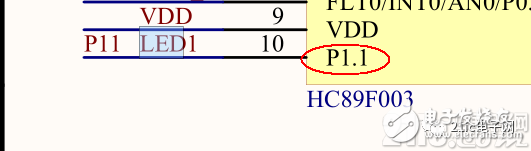

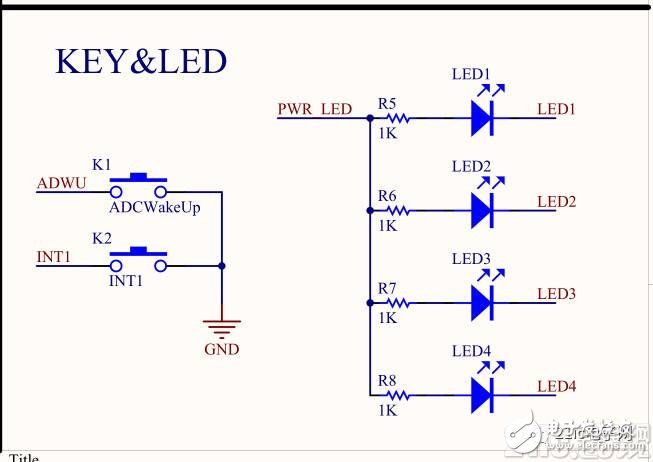

看板子的原理圖：

LED1連在HC89F003的P11腳，那我們點亮他就是讓P11腳為低電平就行了。

void main(void)

{

System_init(); //系統初始化

GPIO_Init(GPIOT1,GPIO_PIN_1, GPIO_MODE_OUT_PP); //P00設置為推挽輸出模式

GPIO_Write(GPIOT1,0xFD); //設置P11腳為低電平

while(1);

}

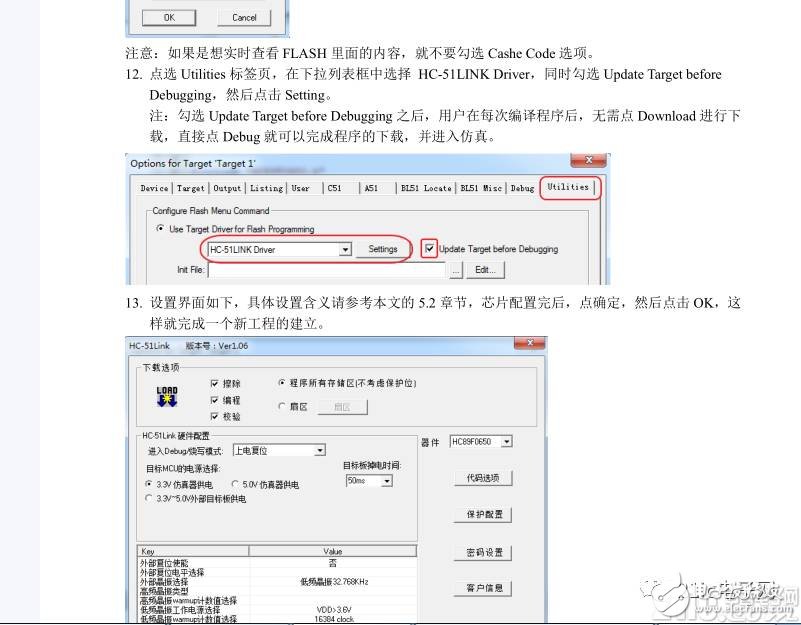

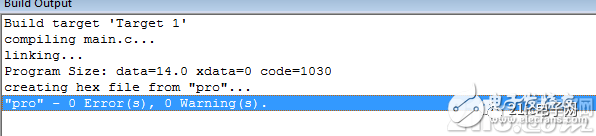

然后下載到單片機就行了，下載設置的那里，在HC-51LINK用戶手冊那里寫的很詳細。

各種配置都寫出來了。雖然說有點麻煩，但是，教程很詳細，請耐心看完，并且配置完。芯圣是一個用心做產品的廠家。。。

還有我發現一個很特別的地方，這是以前我玩32/51都沒有的，那就是上拉電阻阻值大小是可以選擇的，可編程選擇，芯圣的產品又一次讓我驚訝

/**

* @說明 設置P02端口上拉電阻阻值

* @參數 Res_Value : 電阻值

* R050K //上拉電阻50K

* R100K //上拉電阻100K

* R150K //上拉電阻150K

* R300K //上拉電阻300K

* @返回值 無

* @注 無

*/

調用這個函數就可以了：

void GPIO_P02ExternalPullConfig(GPIO_PullResValve Res_Value)

{

P0LPU = (P0LPU&(~GPIO_P02PU))|(Res_Value&GPIO_P02PU);

}

Ex：

void main(void)

{

System_init(); //系統初始化

GPIO_Init(GPIOT0,GPIO_PIN_2,GPIO_MODE_IN_PU); //將P02端口設置為上拉電阻模式

GPIO_P02ExternalPullConfig(R100K); //將P02端口上拉電阻設置為100K

while(1);

}

就可以將P02端口上拉電阻設置為100K

然后介紹一下HC89f003的重映射功能：

Datasheet介紹：

讓我們看看怎么重映射吧，我盡量簡單明了講一下。

什么是重映射：

一般的單片機上有很多I/O口，也有很多的內置外設如I2C、ADC、ISP、USART等，為了節省引出管腳，這些內置外設基本上是與I/O口共用管腳的，也就是I/O管腳的復用功能。很多復用內置的外設的I/O引腳可以通過重映射功能，從不同的I/O管腳引出，即復用功能的引腳是可通過程序改變的。讀到這里相信大家都應該了解了端口重映射的一些概念了。原理上的東西不細說了。大家可以看手冊或者網上查,這方面的資料還是很多的。

從芯圣的datasheet我們可以知道，基本上所有的io口，都是可以實現重映射的，那我們看看pwm輸出能映射到哪個io口呢，

PWM3_OUTPin_P00 = (u8)0x00, //PWM3輸出端口為P00

PWM3_OUTPin_P01 = (u8)0x01, //PWM3輸出端口為P01

PWM3_OUTPin_P02 = (u8)0x02, //PWM3輸出端口為P02

PWM3_OUTPin_P03 = (u8)0x03, //PWM3輸出端口為P03

PWM3_OUTPin_P04 = (u8)0x04, //PWM3輸出端口為P04

PWM3_OUTPin_P05 = (u8)0x05, //PWM3輸出端口為P05

PWM3_OUTPin_P06 = (u8)0x06, //PWM3輸出端口為P06

PWM3_OUTPin_P07 = (u8)0x07, //PWM3輸出端口為P07

PWM3_OUTPin_P10 = (u8)0x10, //PWM3輸出端口為P10

PWM3_OUTPin_P11 = (u8)0x11, //PWM3輸出端口為P11

PWM3_OUTPin_P20 = (u8)0x20, //PWM3輸出端口為P20

PWM3_OUTPin_P21 = (u8)0x21, //PWM3輸出端口為P21

PWM3_OUTPin_P22 = (u8)0x22, //PWM3輸出端口為P22

PWM3_OUTPin_P23 = (u8)0x23, //PWM3輸出端口為P23

PWM3_OUTPin_P24 = (u8)0x24, //PWM3輸出端口為P24

PWM3_OUTPin_P25 = (u8)0x25, //PWM3輸出端口為P25

PWM3_OUTPin_P26 = (u8)0x26, //PWM3輸出端口為P26

PWM3_OUTPin_P27 = (u8)0x27, //PWM3輸出端口為P27

這是從芯圣例程找出來的，我數了一下，一路pwm隨時在任何一個io口輸出。這就是一個重映射，不管你板子設計怎么接線，只要連接到io口，那么就能通過引腳重映射功能，實現你需要的功能，給設計電路帶來方便。

void main(void)

{

System_Init(); //系統初始化

GPIO_Init(GPIOT0,GPIO_PIN_1,GPIO_MODE_OUT_PP); //P01推挽輸出

PWM3_PinRemapConfig(PWM3_OUTPin_P01); //PWM3輸出映射P01口

PWM3_OutPutCmd(ENABLE); //輸出使能

//周期計算 = 0xff / (Fosc / PWM分頻系數) (Fosc見系統時鐘配置的部分)

PWM3_Init(PWM3_HIGH_VALID,PWMCK_8); //PWM3高有效，時鐘為OSC時鐘8分頻

PWM3_PeriodConfig(0xff); //PWM3周期為0xFF

PWM3_DutyCycleConfig(0x55); //PWM3的占空比設置

PWM3_Cmd(ENABLE); //PWM3使能

while(1);

}

核心函數：PWM3_PinRemapConfig(PWM3_OutPin_TypeDef OutPin); //PWM3輸出管腳映射

直接調用就可以了。
