首先打開透鏡，可以直接掏出來。

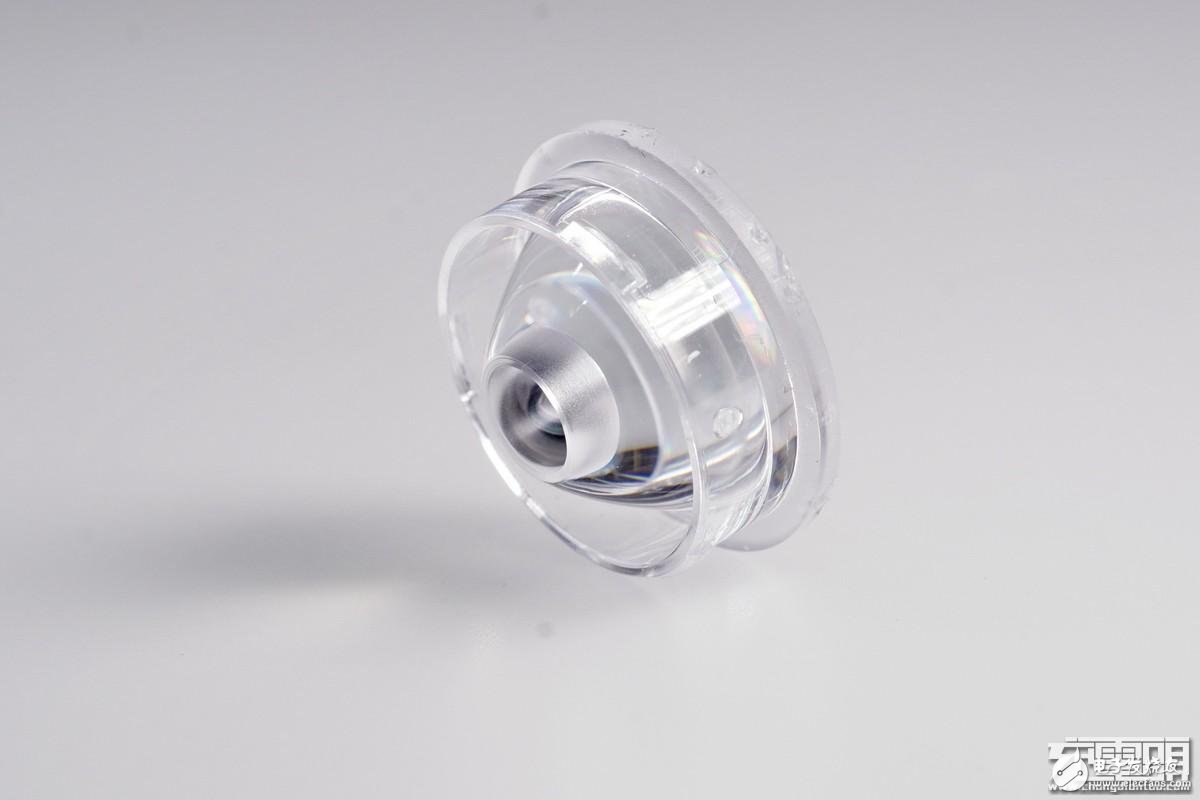

透鏡是一整塊有機玻璃。

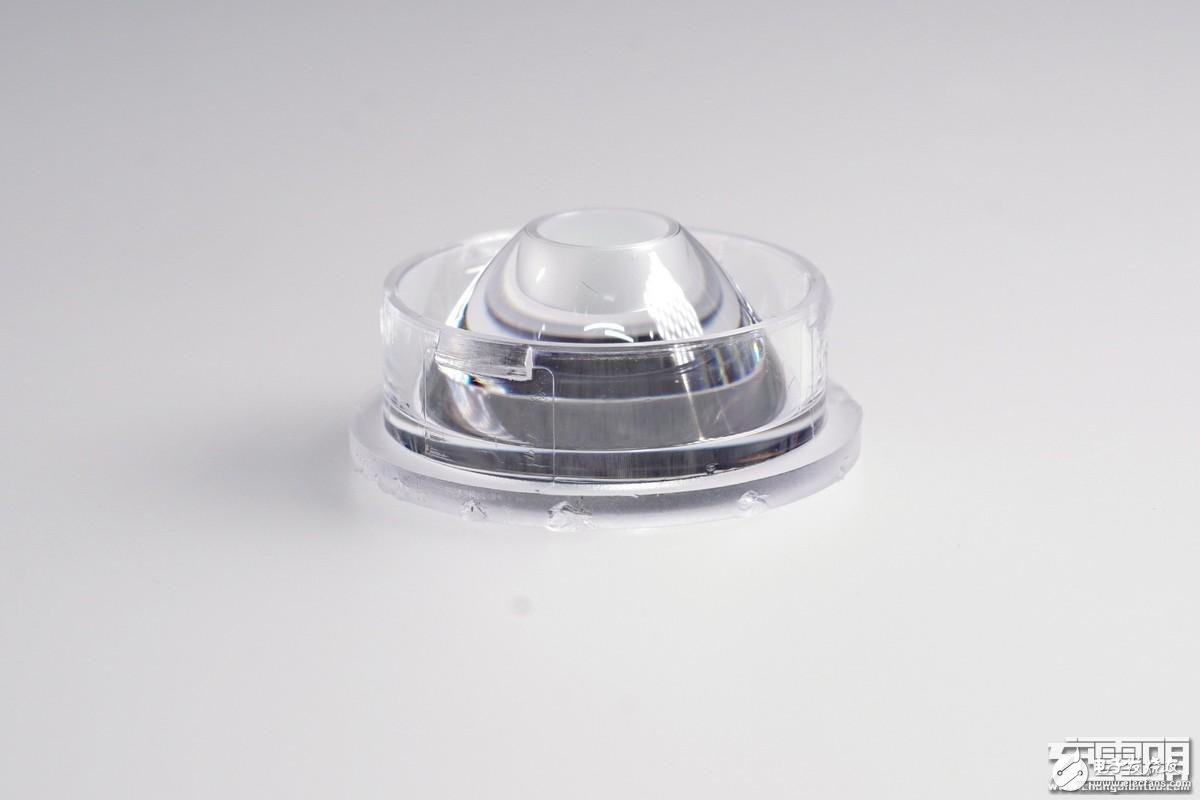

透鏡側面。

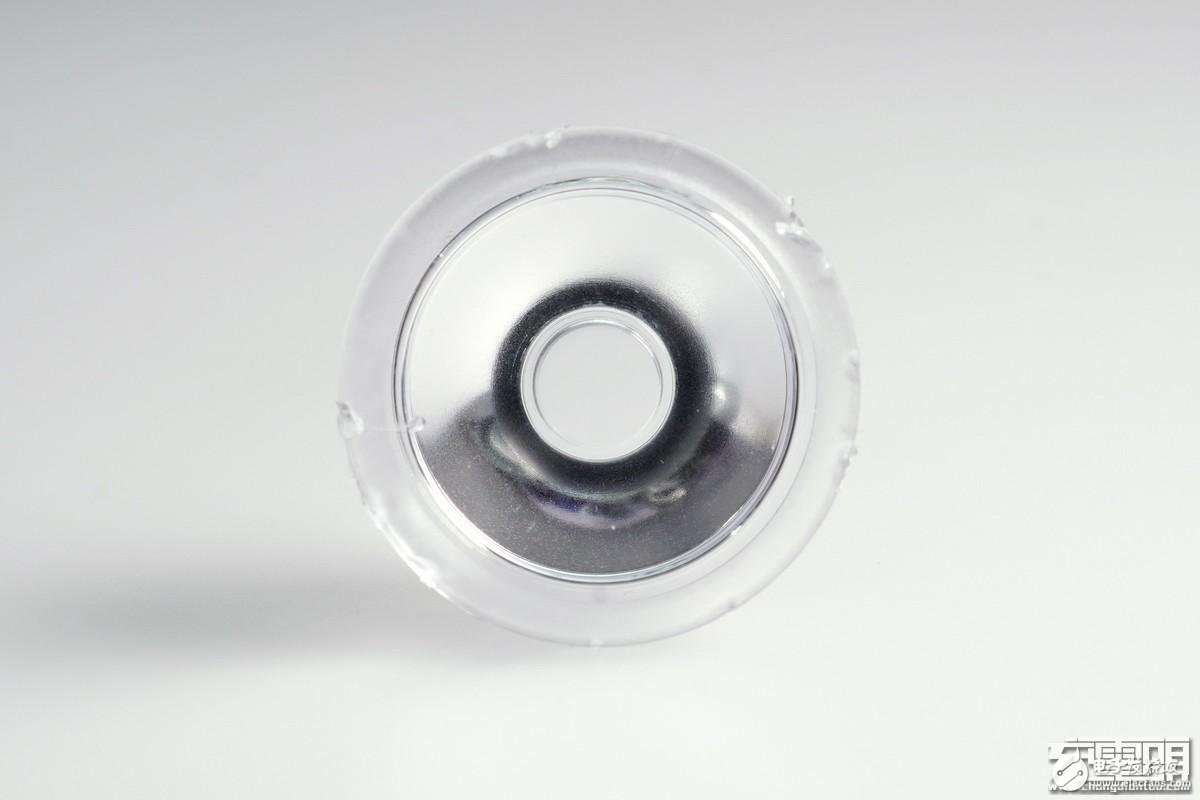

透鏡底部。

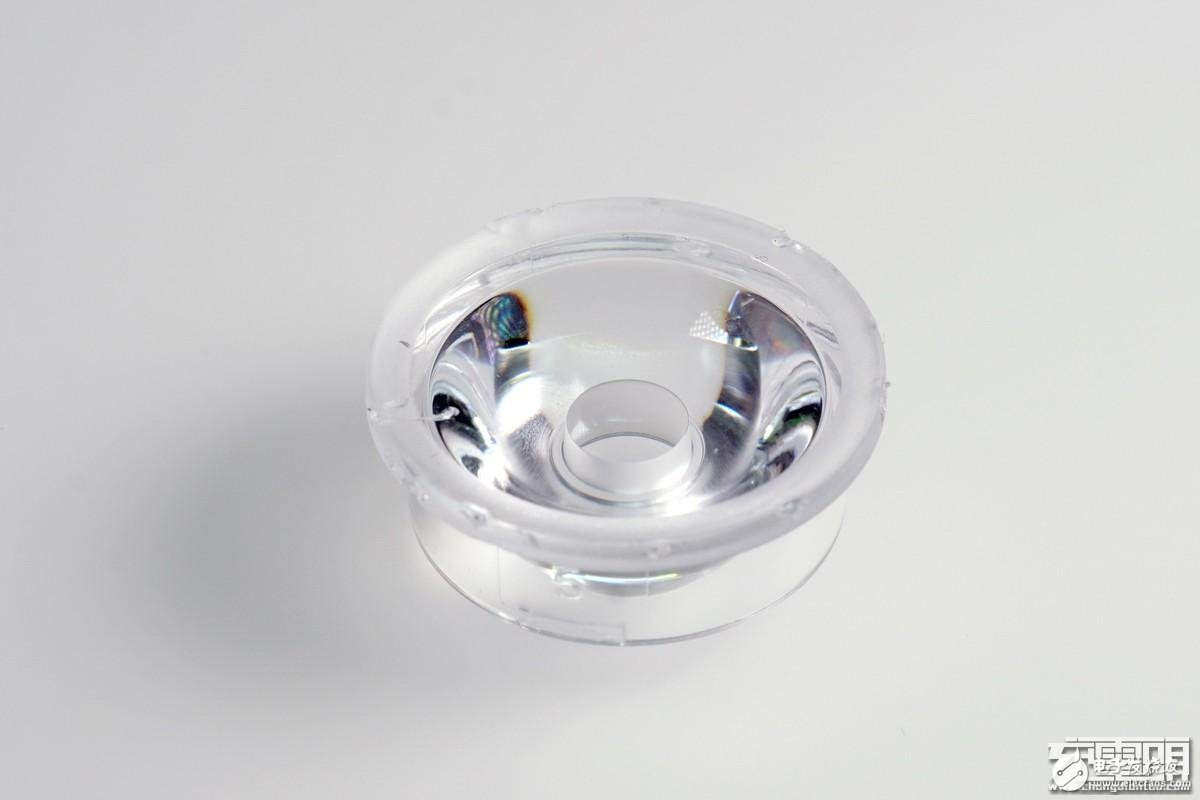

透鏡正面。

剛剛容納透鏡的位置。

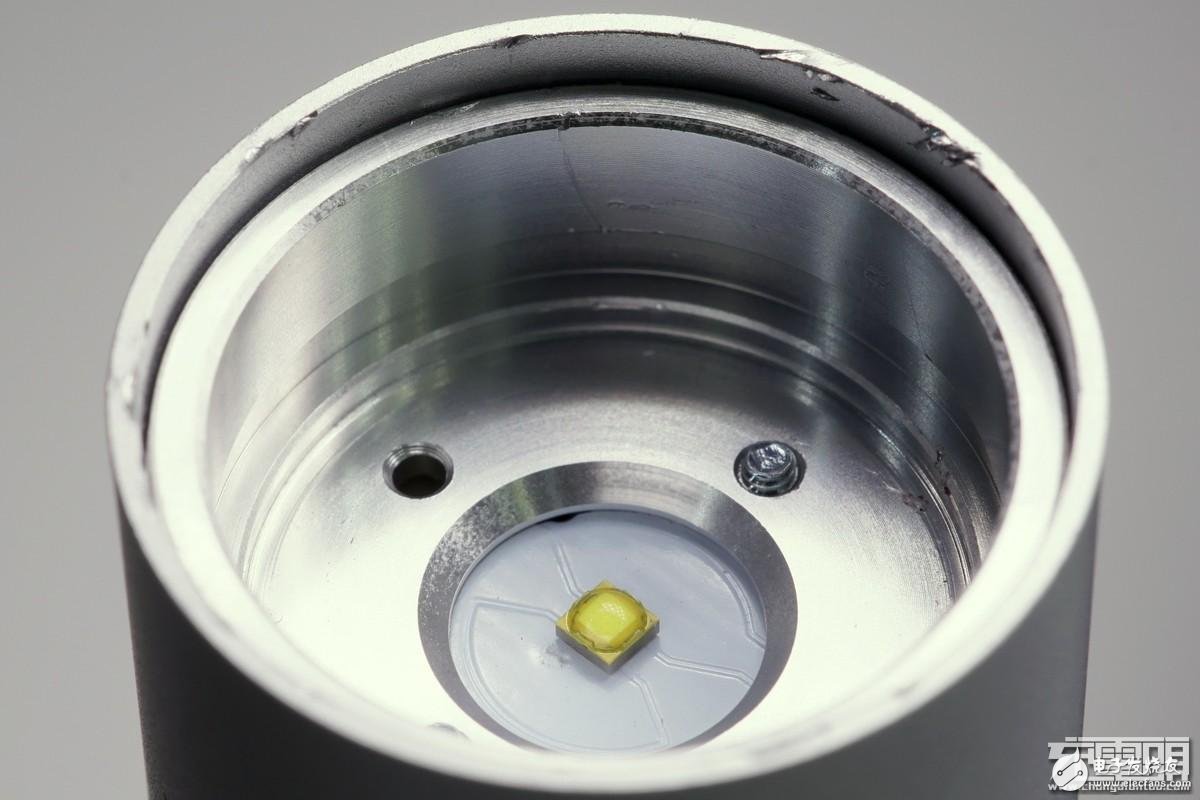

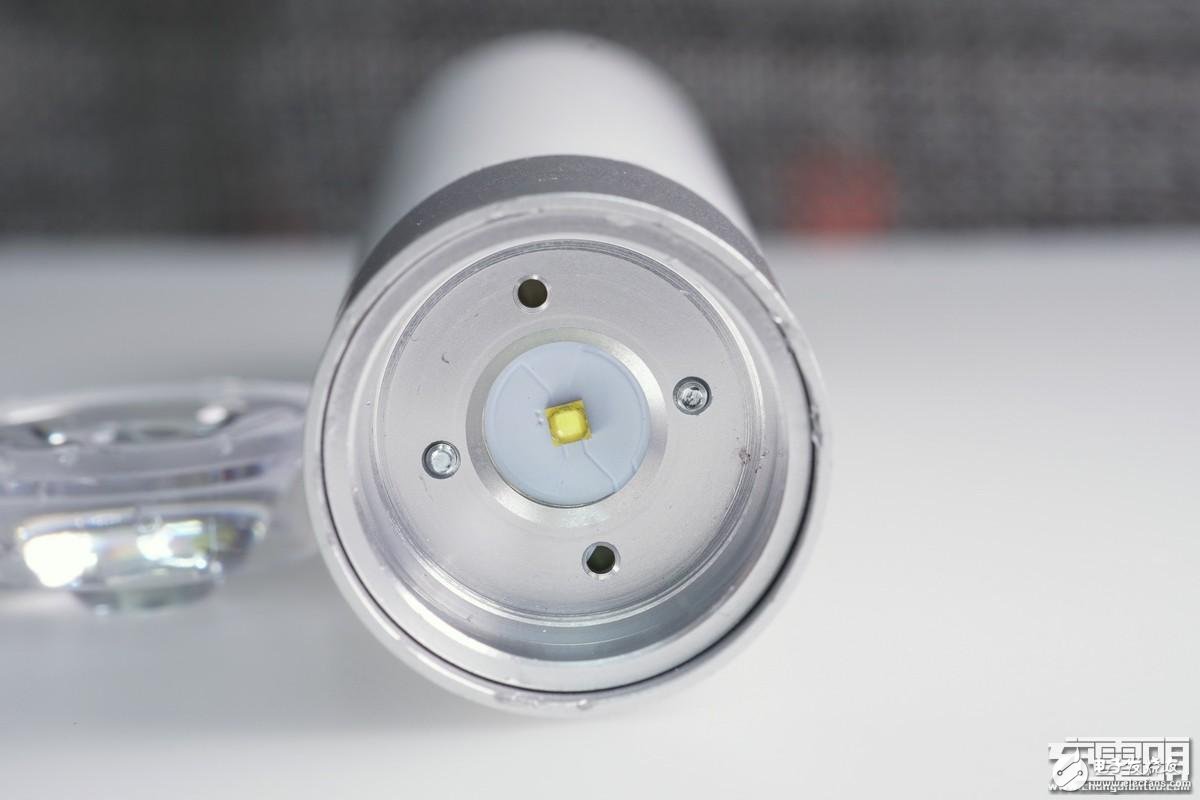

燈珠居中，兩個固定螺絲，另外兩個孔是打開電路倉的位置。

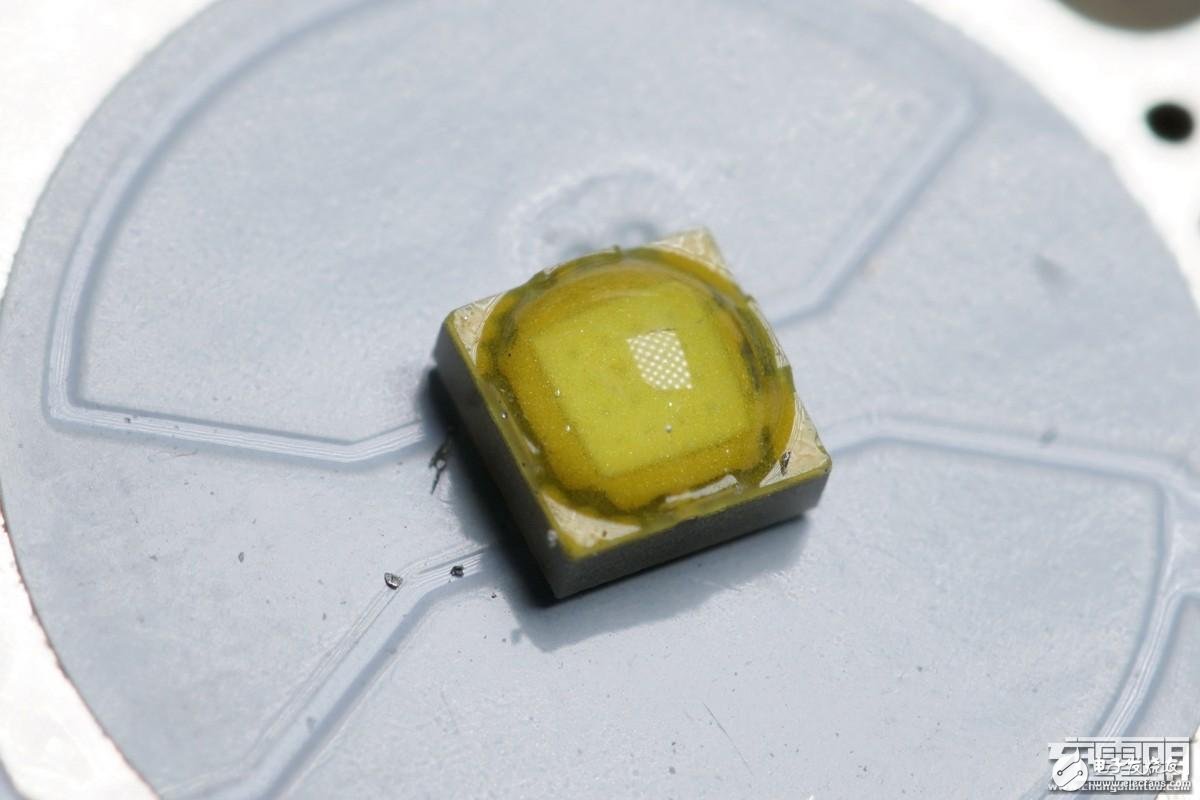

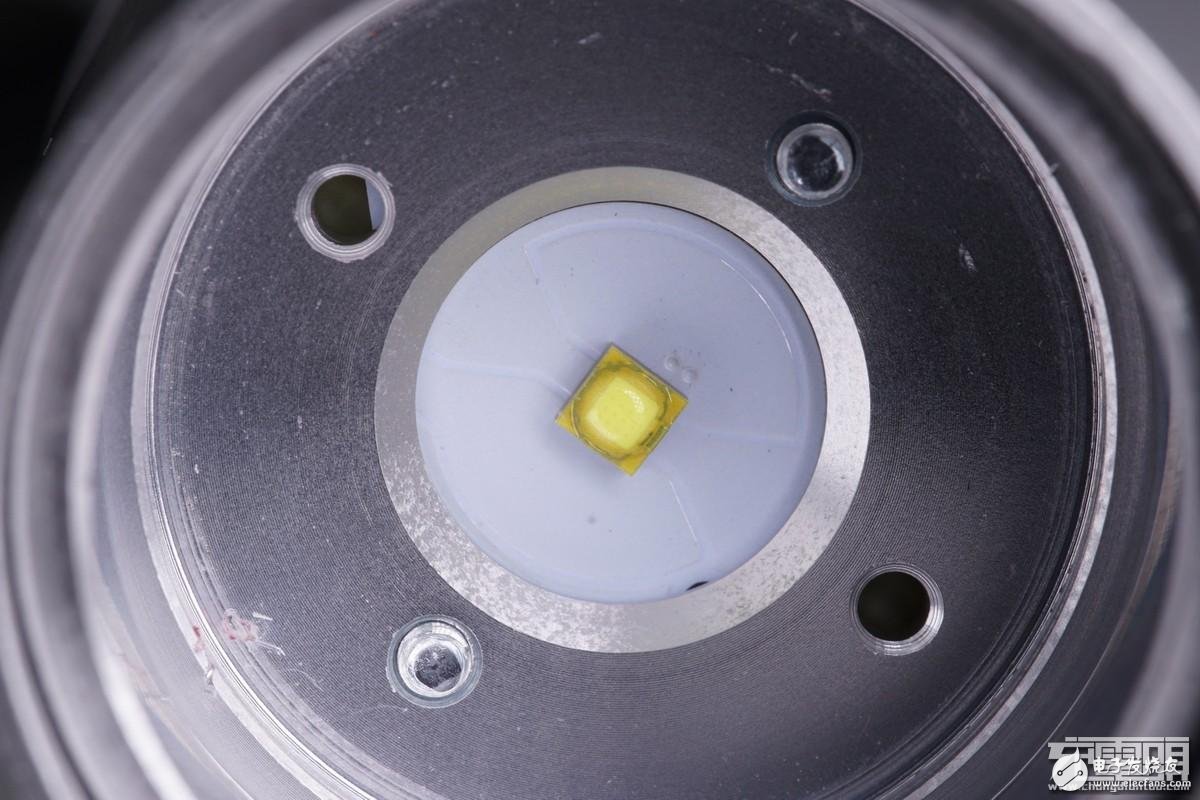

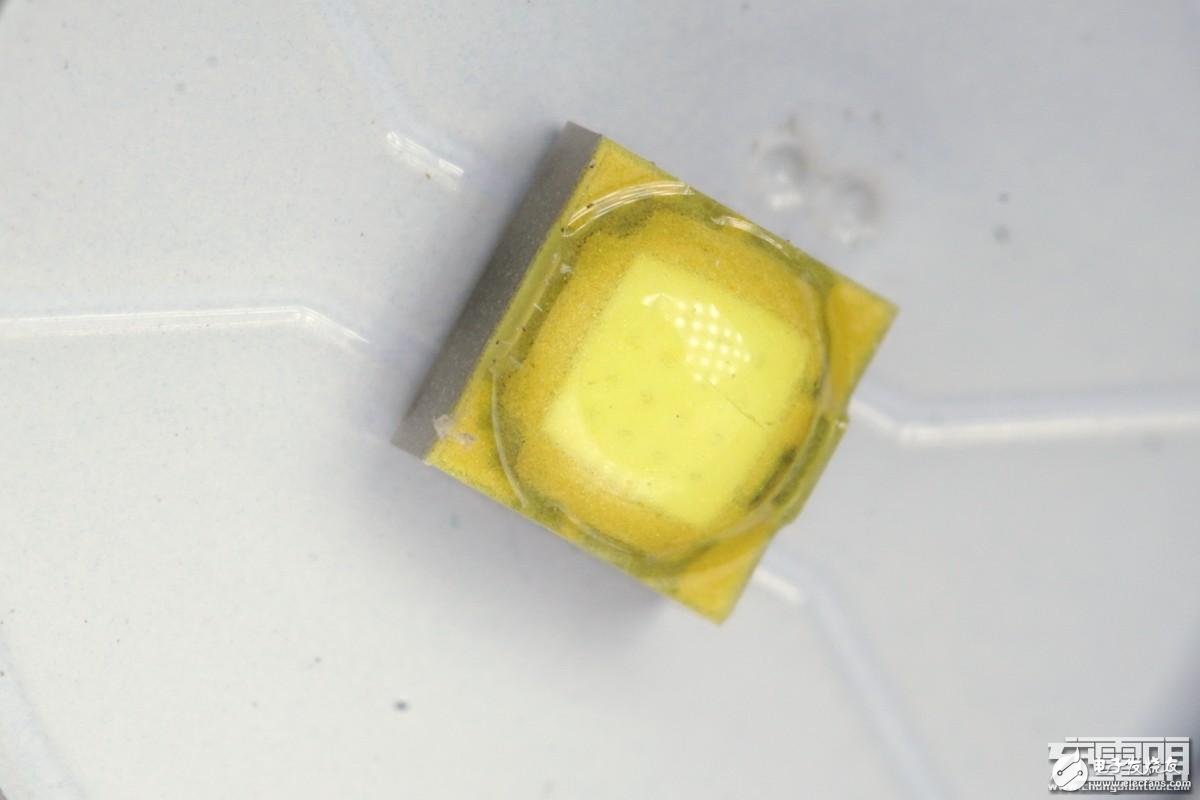

燈珠，按照官方防參數是LUMILEDS的3W led燈珠。

燈珠側面。

大家對這個燈珠很有興趣，多來一圖，PCB基板。

透鏡倉，凹進去的位置剛好放燈珠。

這里的打不開的，敲爛也拉不出來。

直接切割。

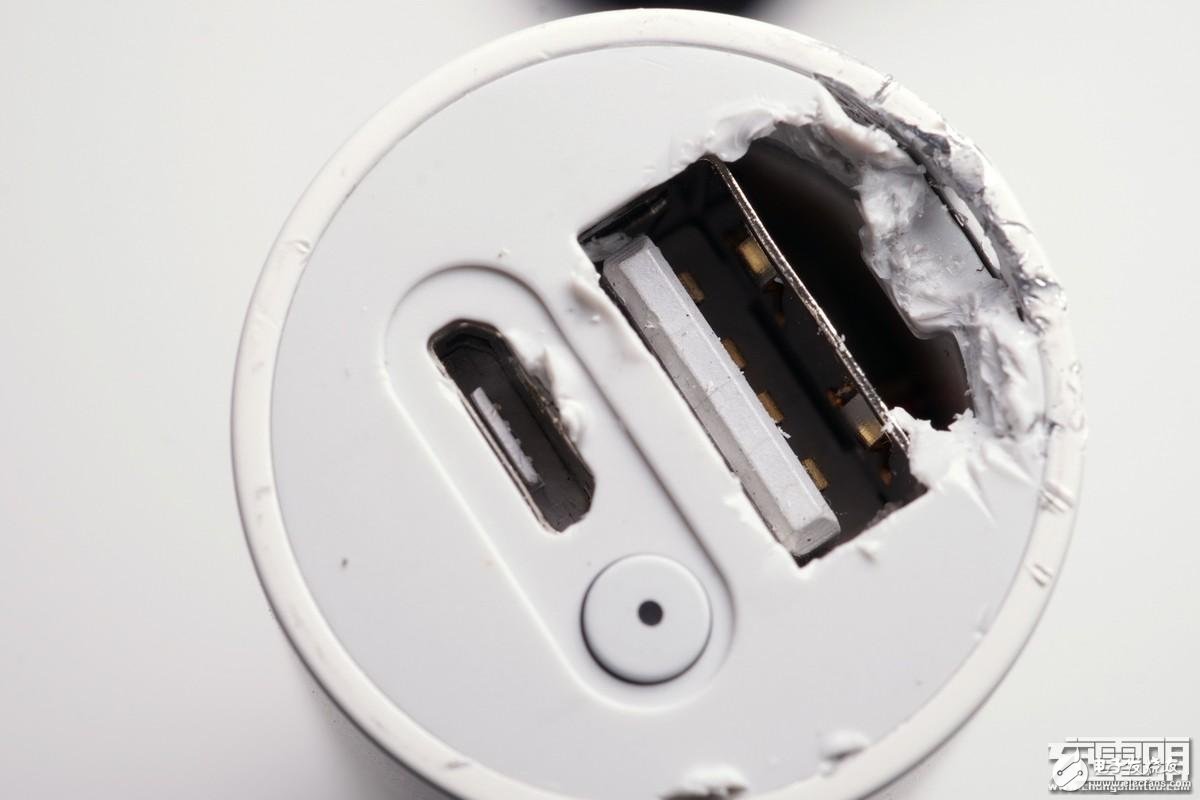

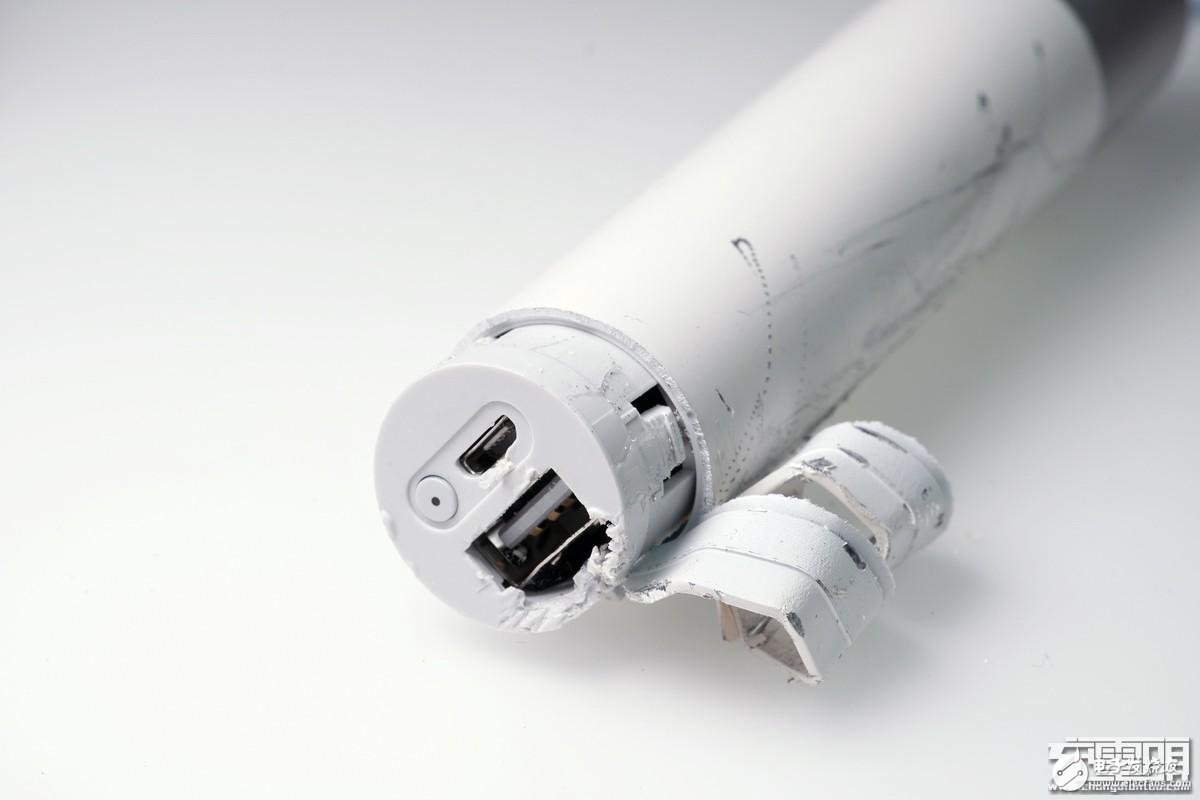

破壞了一部分，發現是底蓋很深。

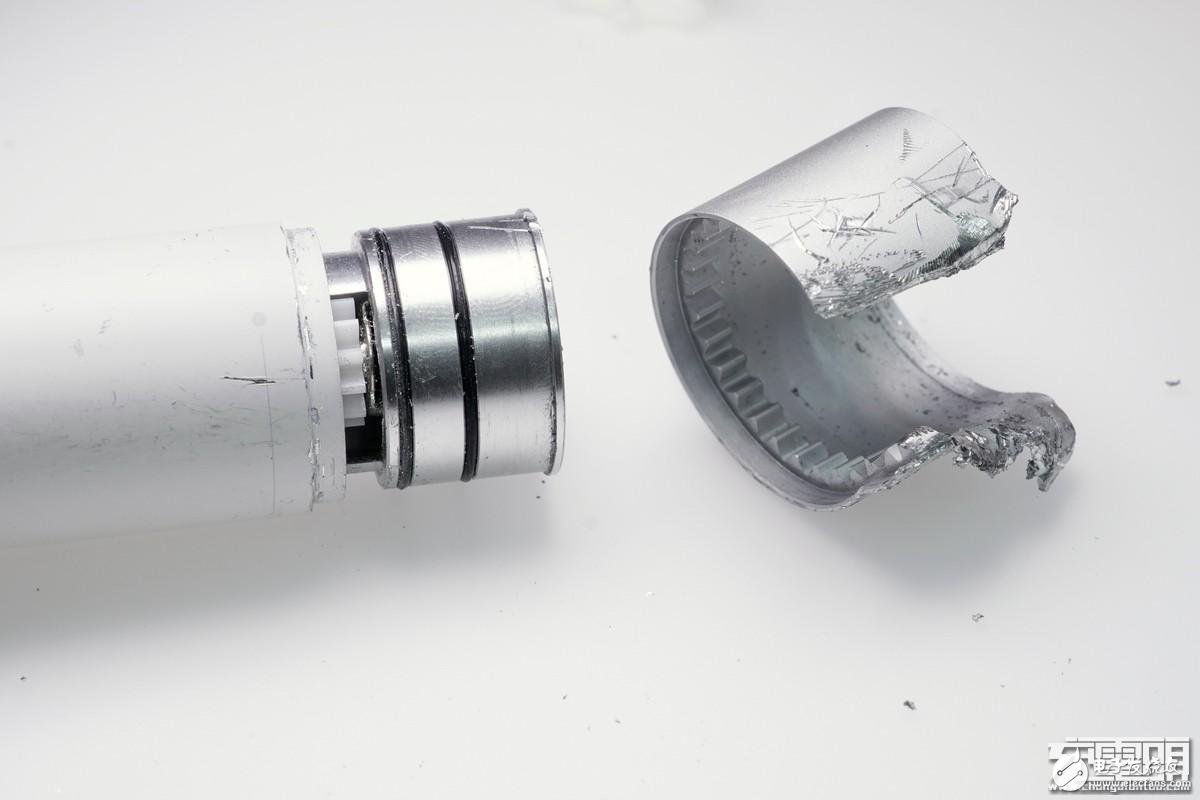

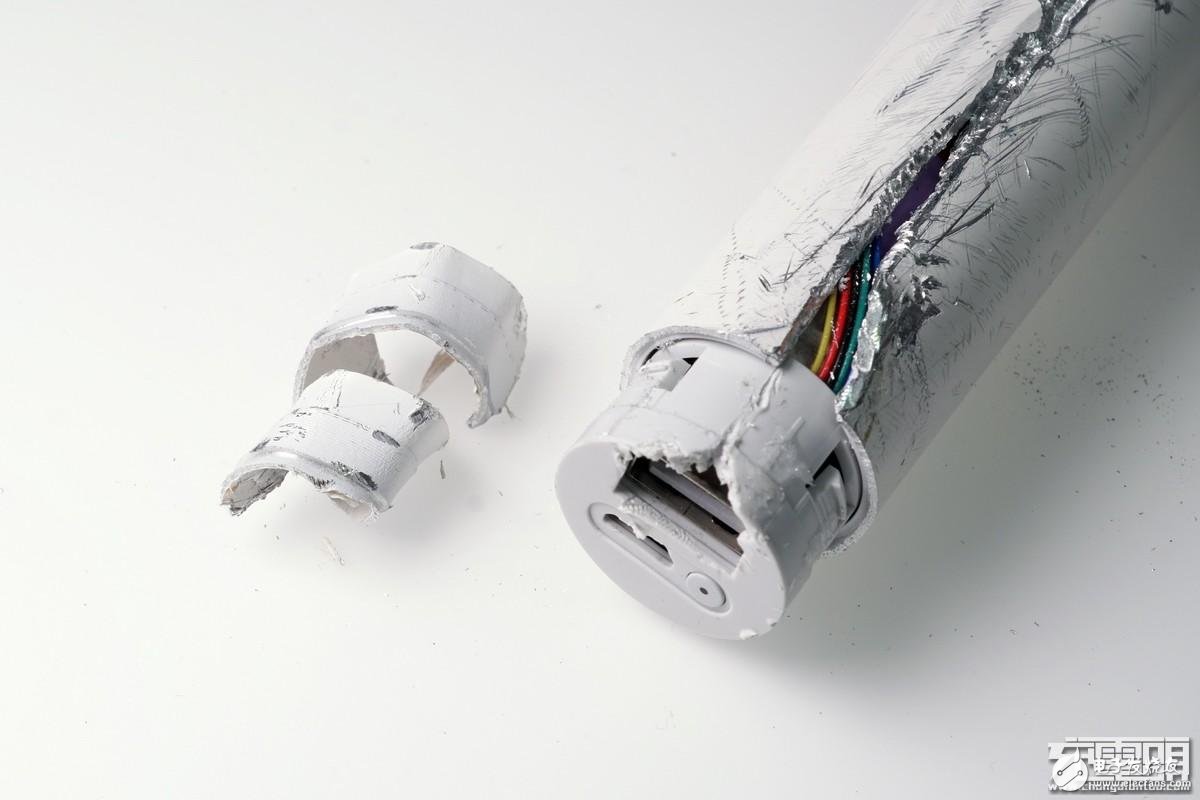

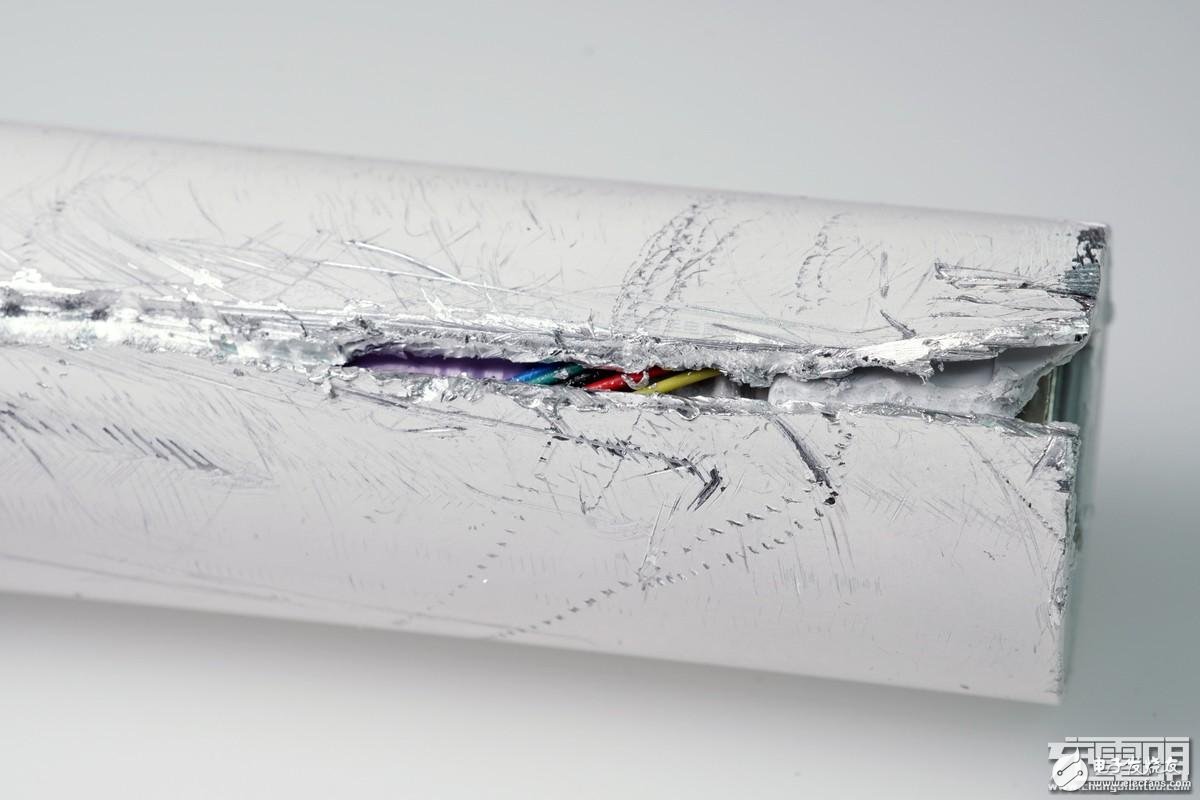

暴力剪開，外殼一部分，鋁殼還是有點厚度。

里面是很深的一個蓋子，有卡扣。

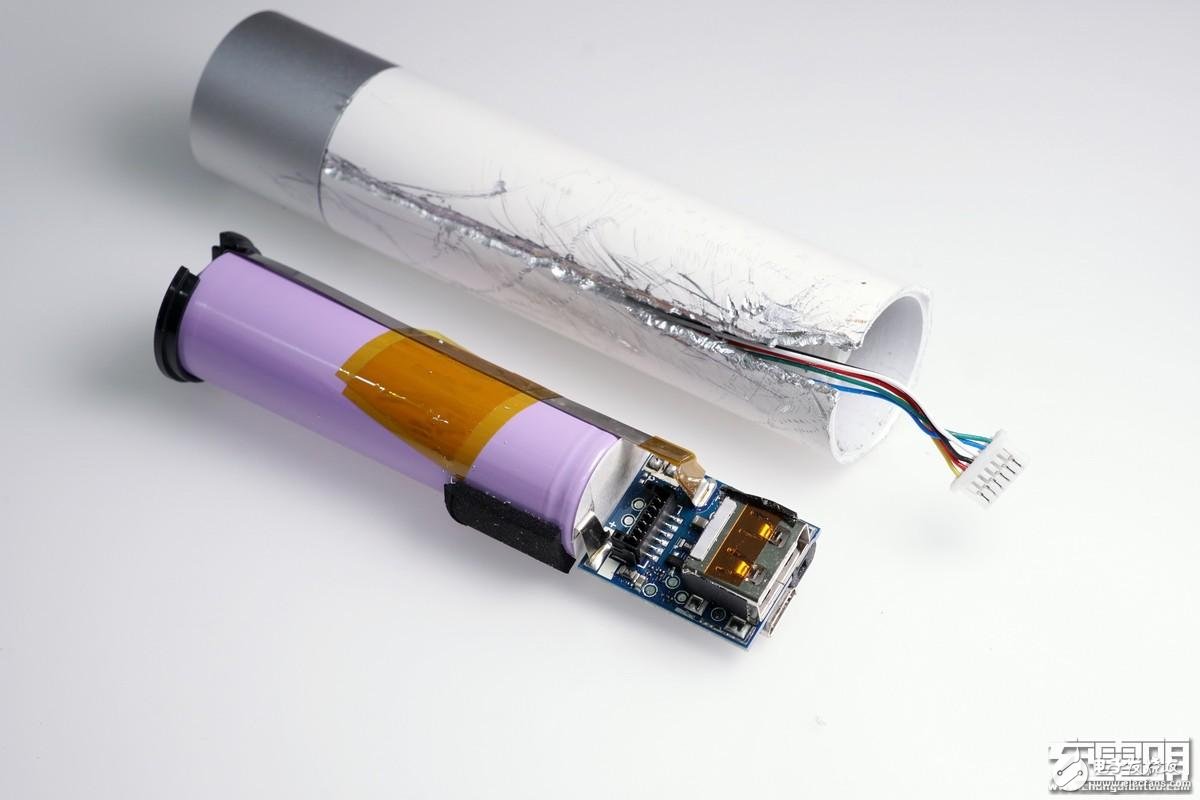

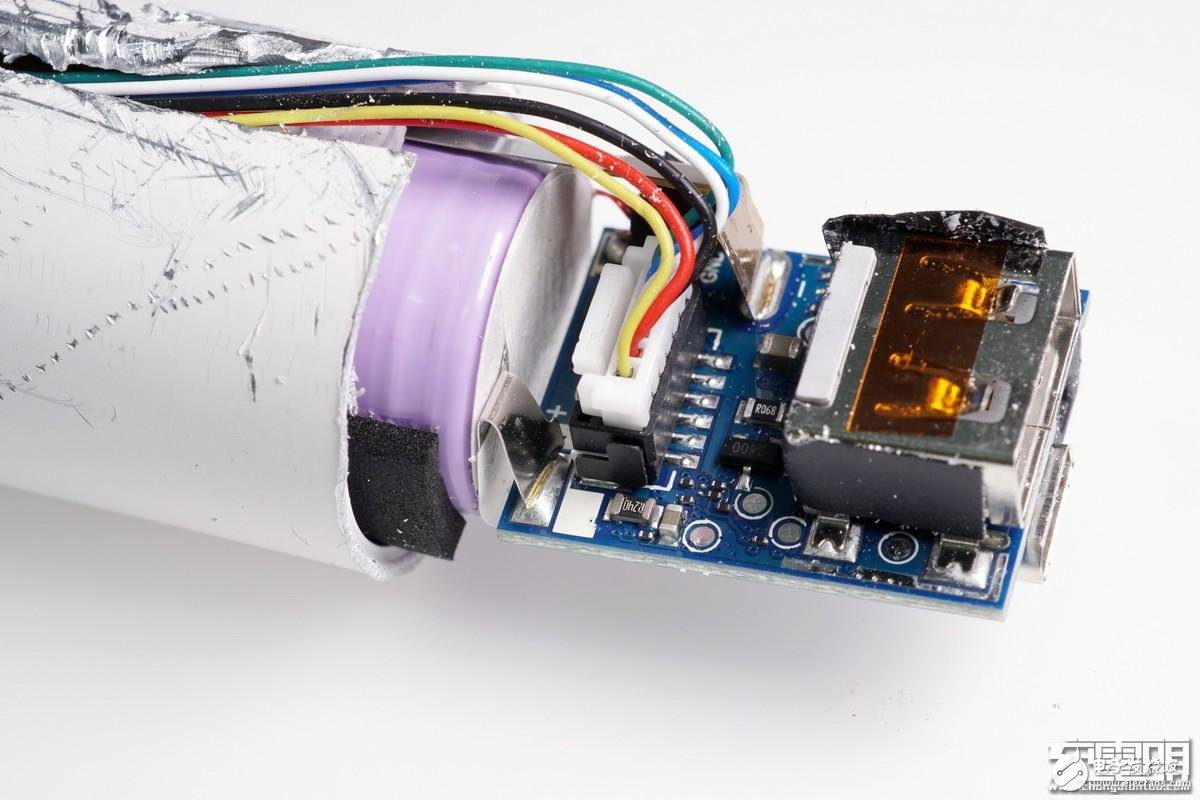

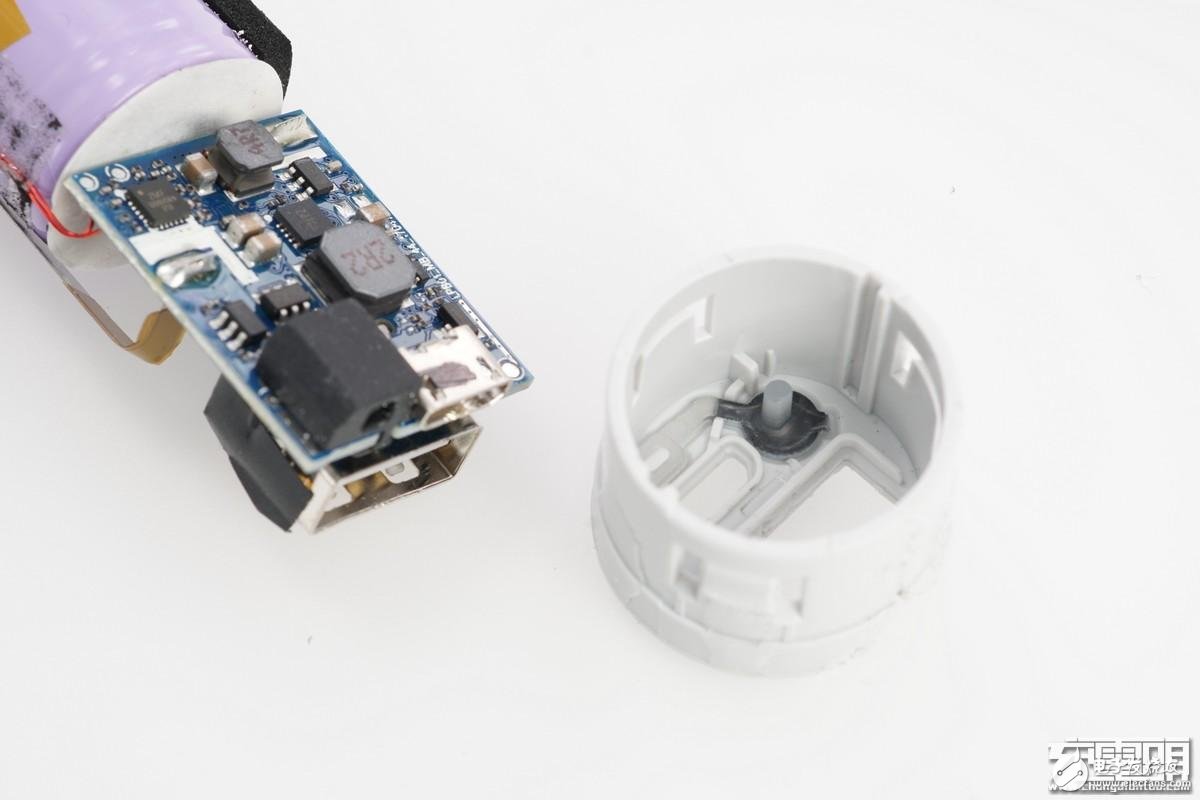

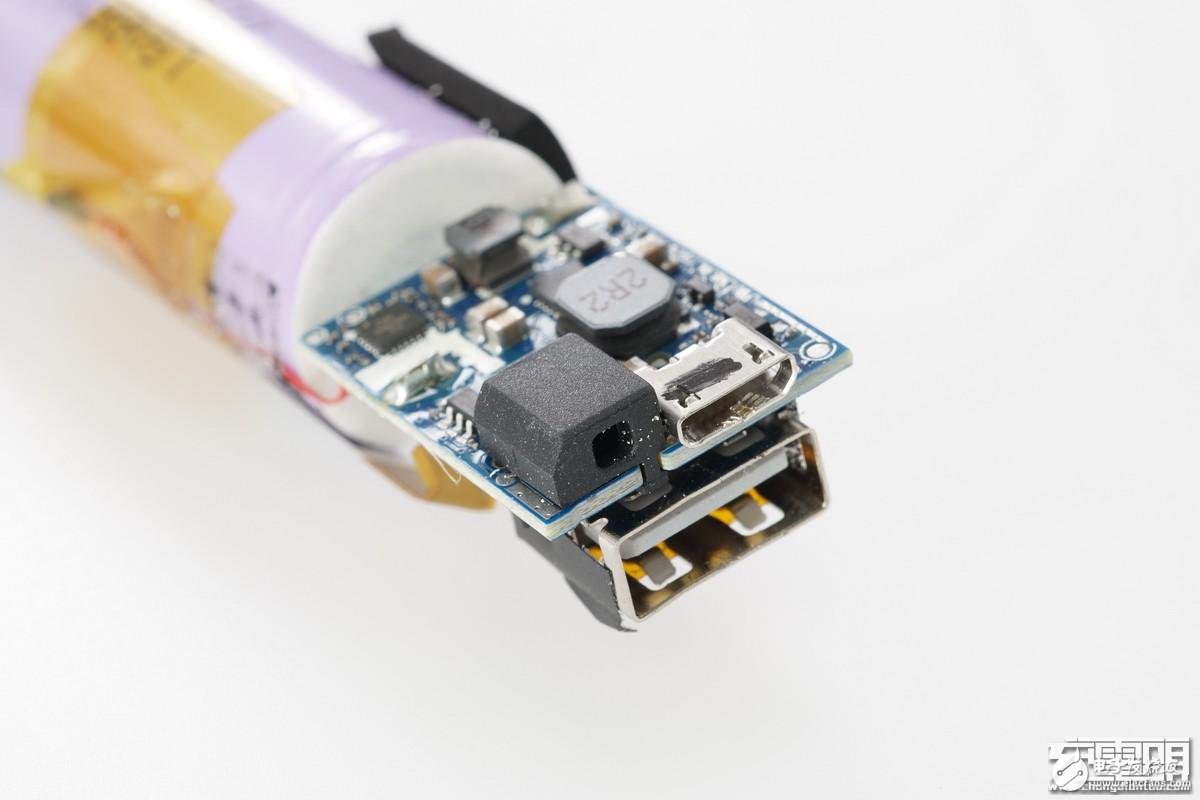

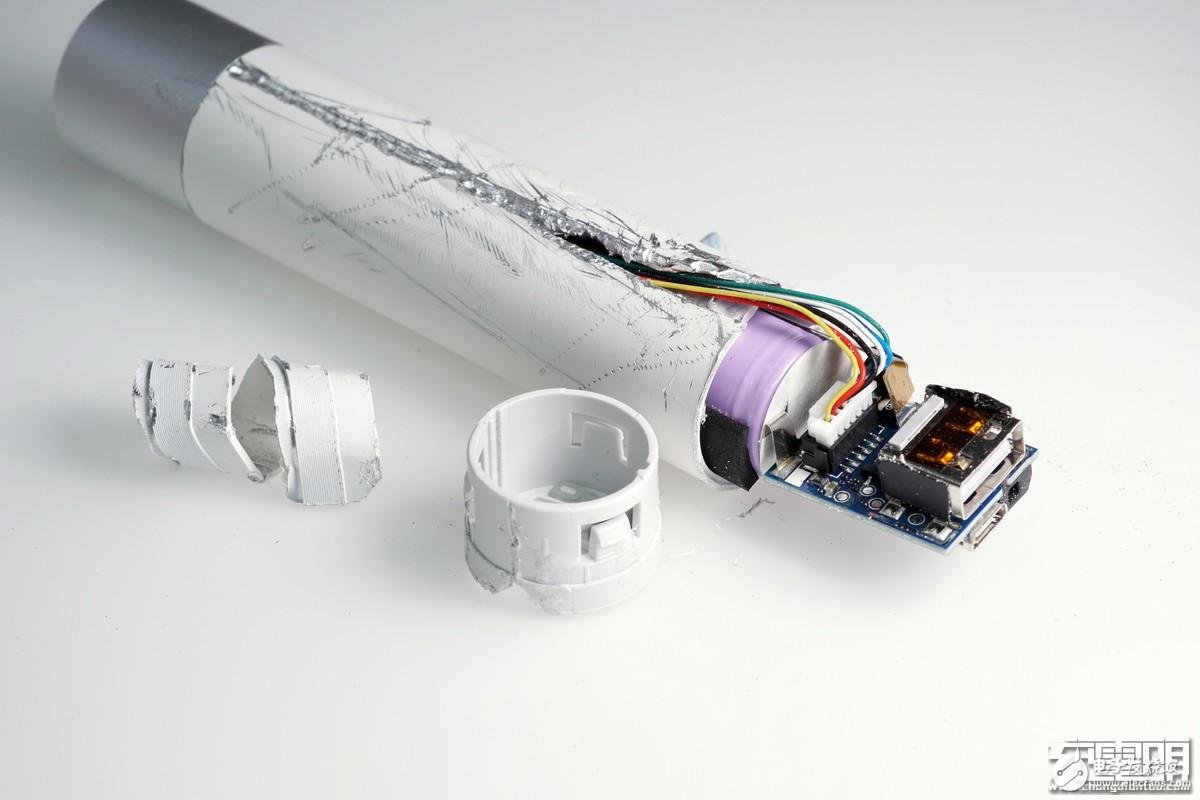

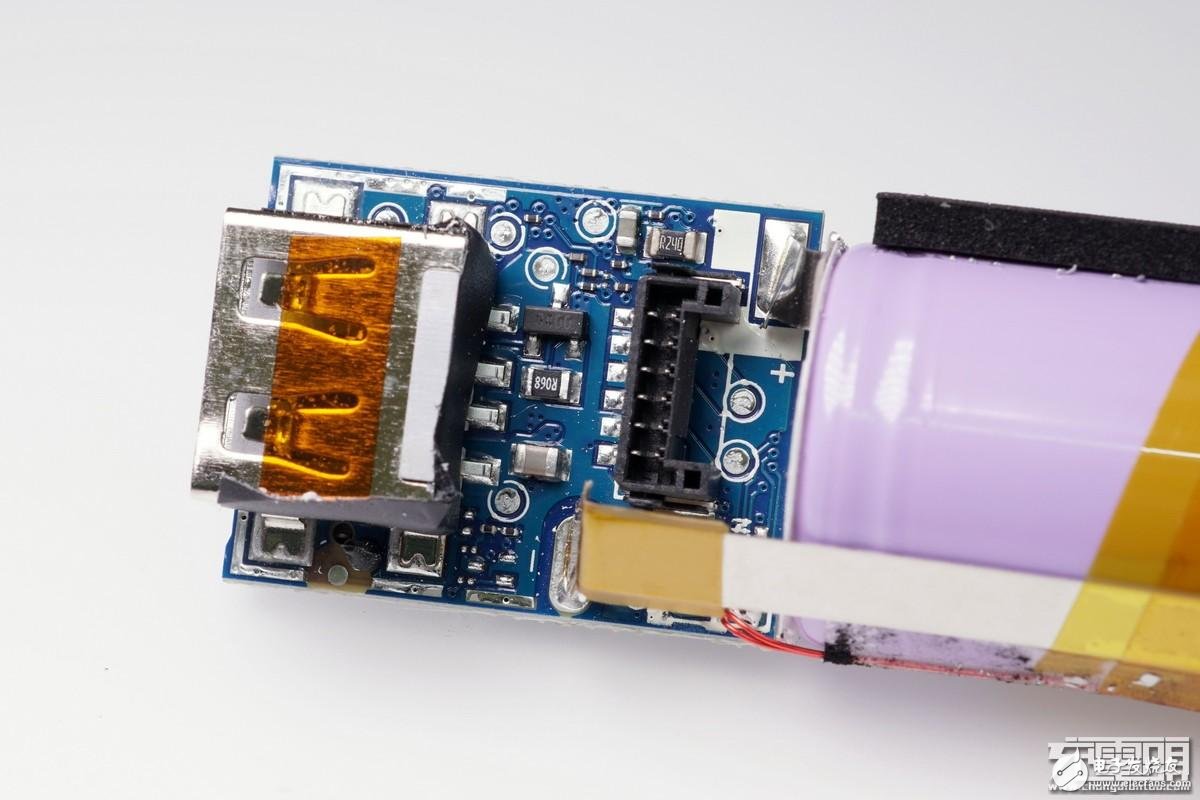

蓋子里面是PCB，連接電池，USB 輸出。

座子是最大的，占了一半PCB面積。

PCB側面。

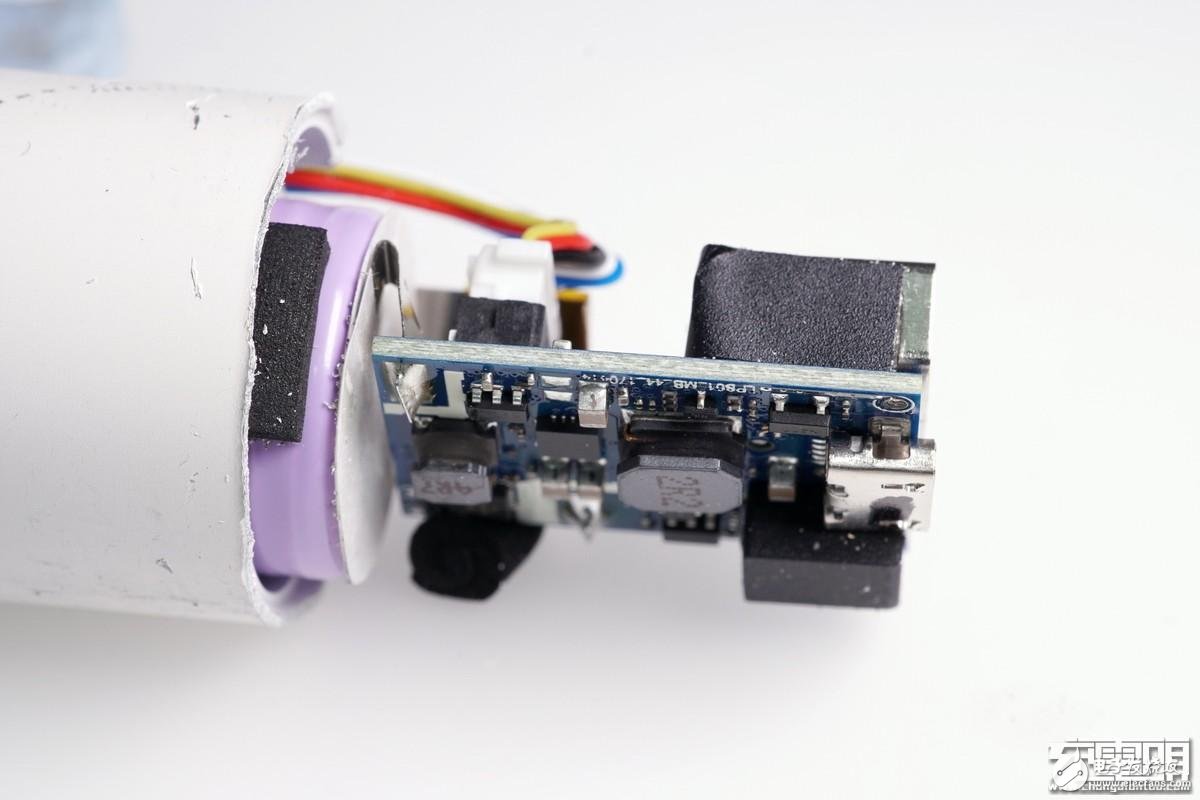

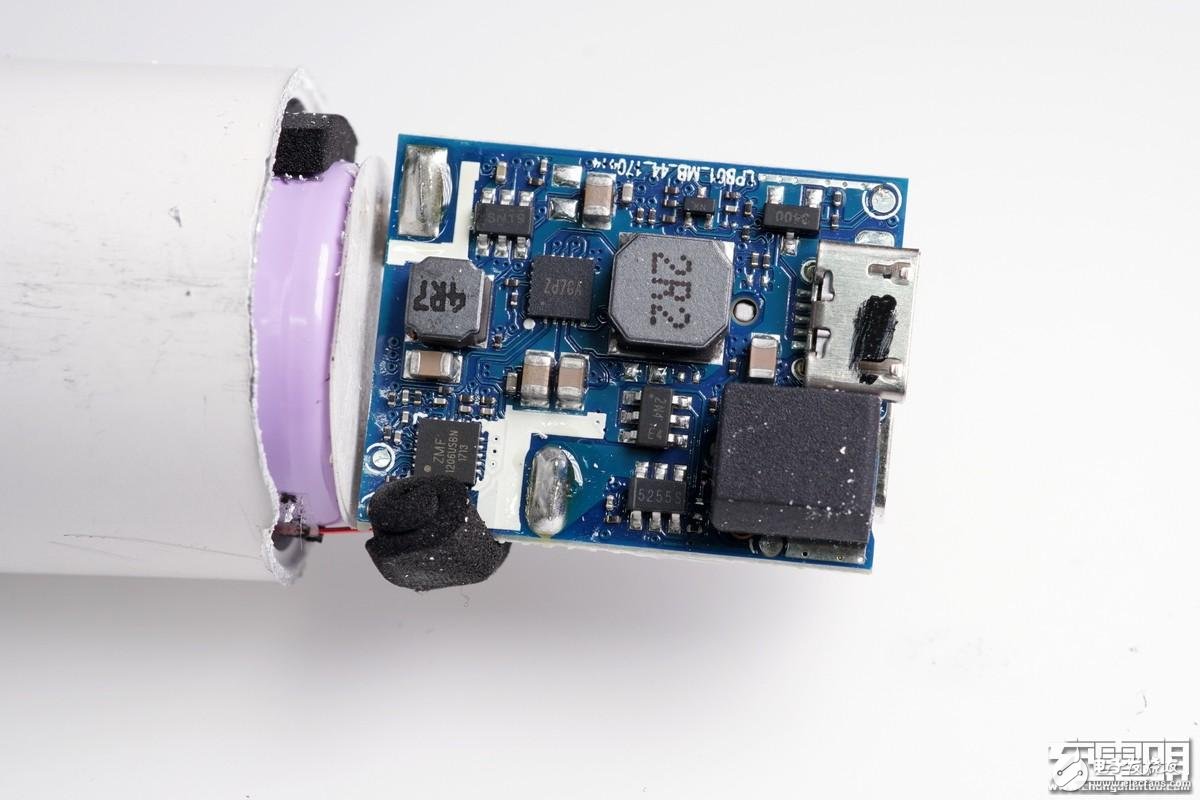

PCB正面，底下一個泡棉固定。

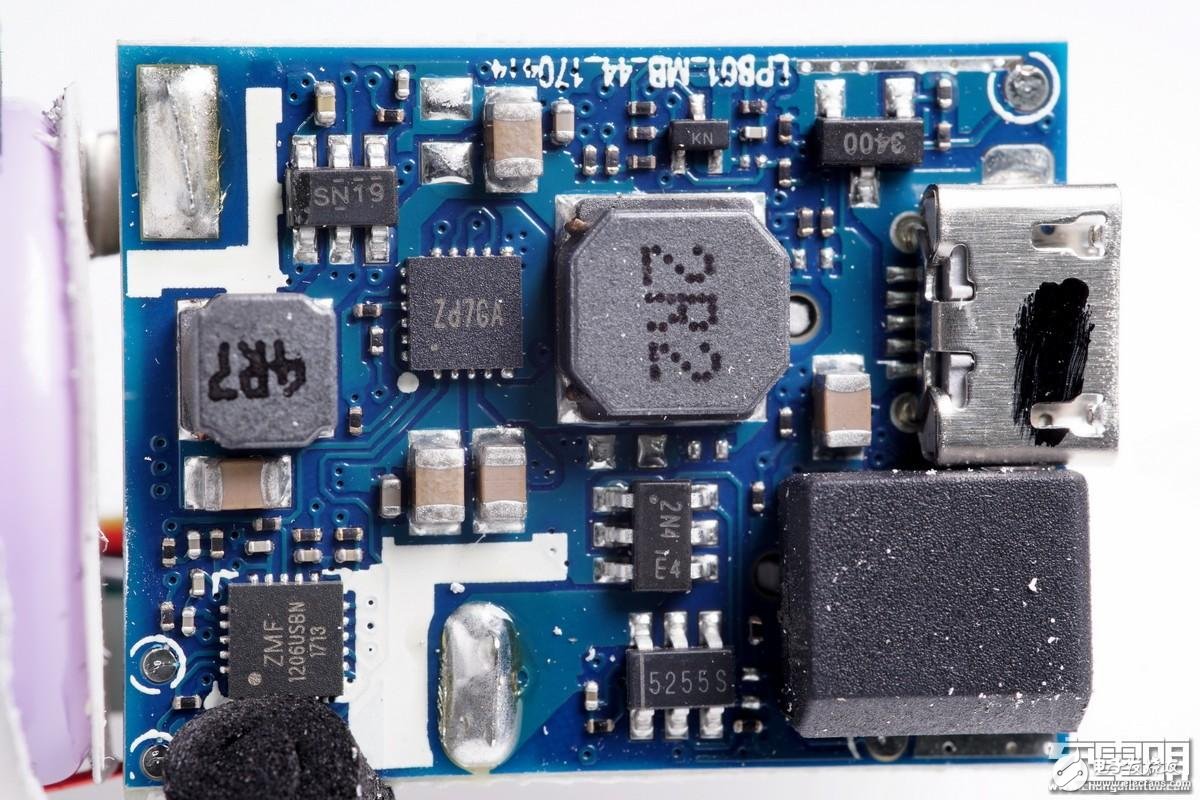

大圖，應該是矽力杰的方案SY6918。

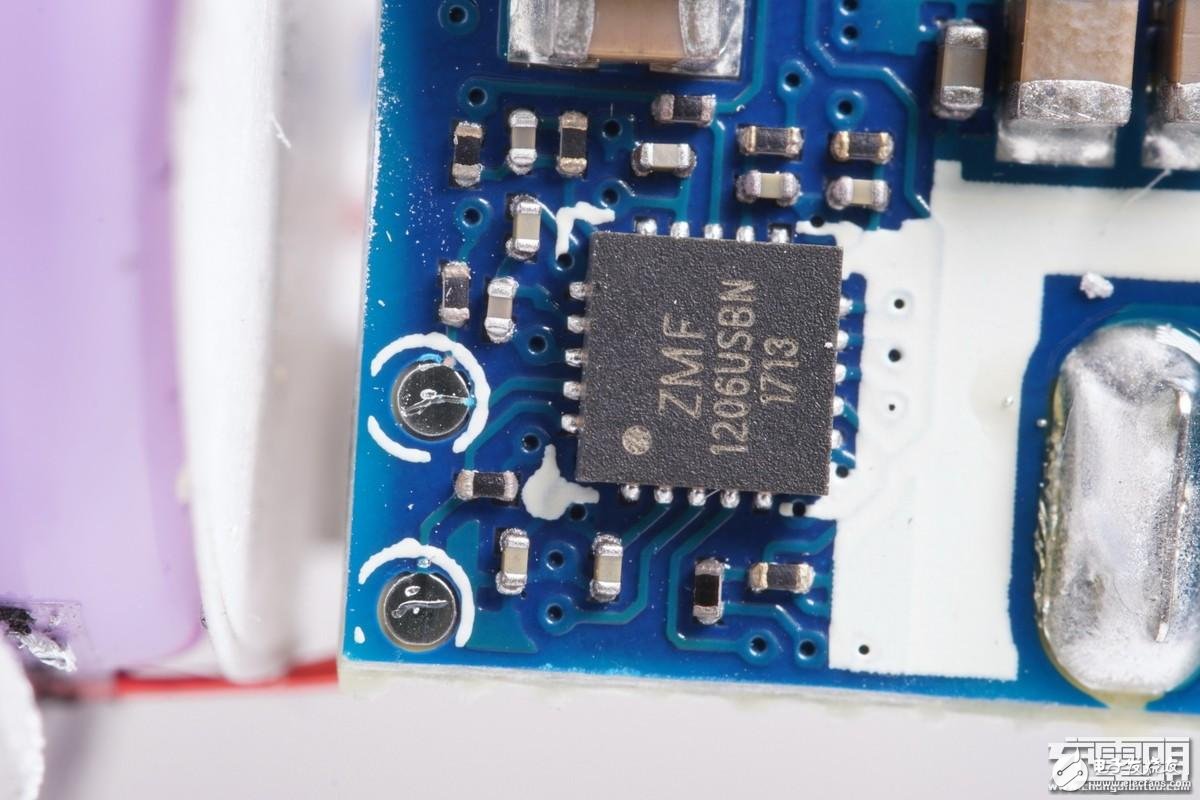

這個IC估計是紫米定制的，絲印ZMF1206USBN。

用一根六線的排線接到這個PCB上面，供電出去給頭部的LED，控制供電都在6根線上。

再看桶里，有一塊PCB，剛才的6根線焊接在上面。

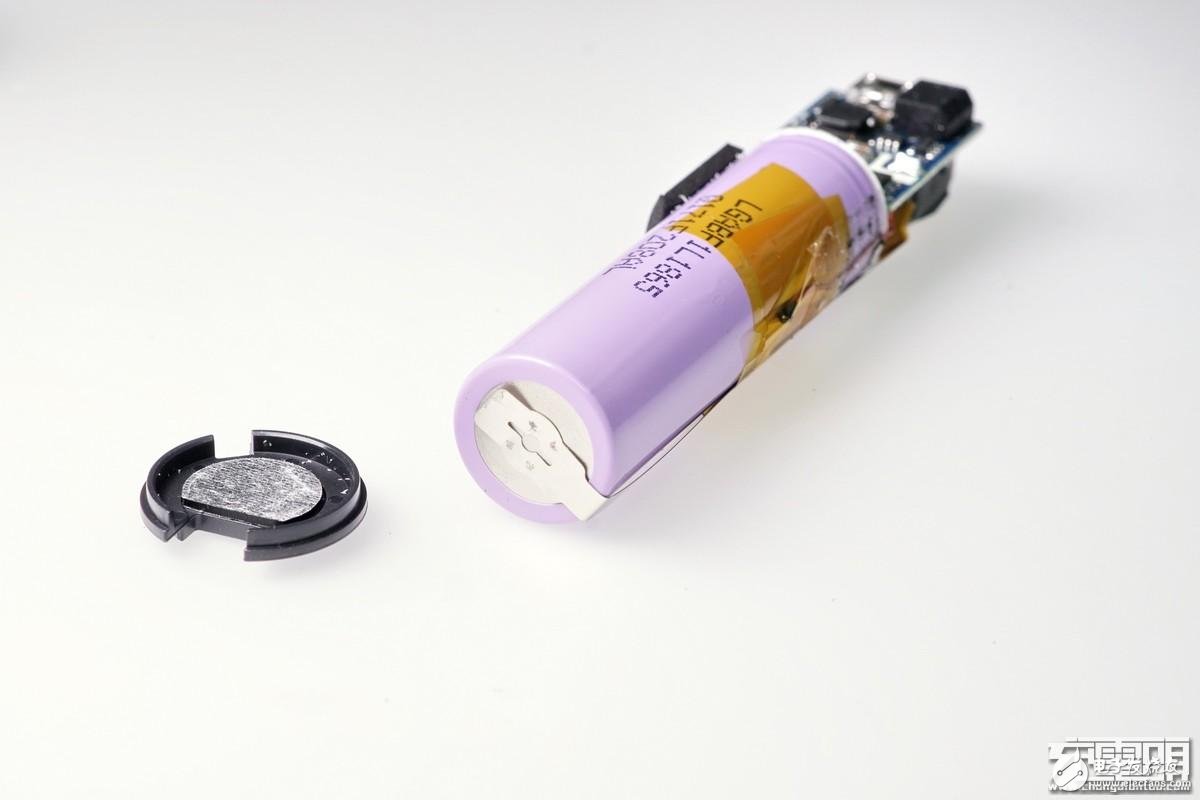

電池底部有塑料保護蓋，鎳帶焊點整齊。

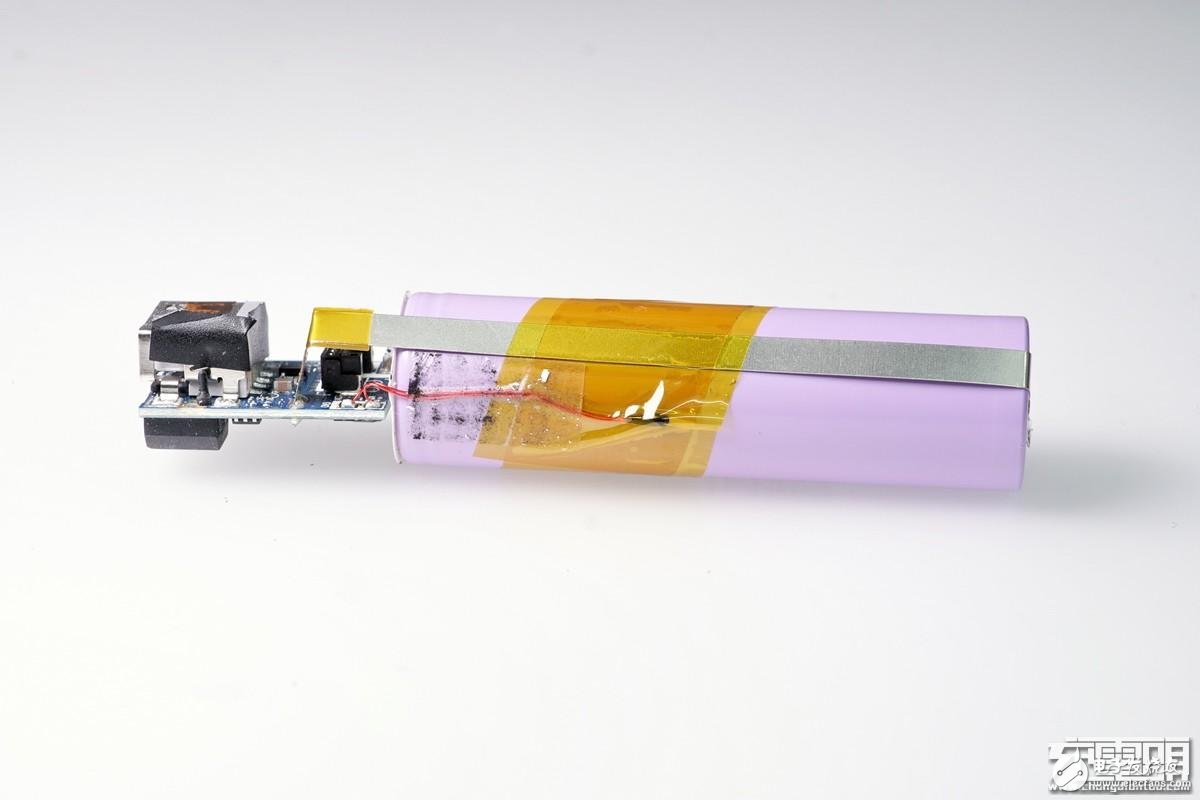

電池側面有溫控探頭，紫米系列都有這種同類溫控。

板子上6個位置的插針。

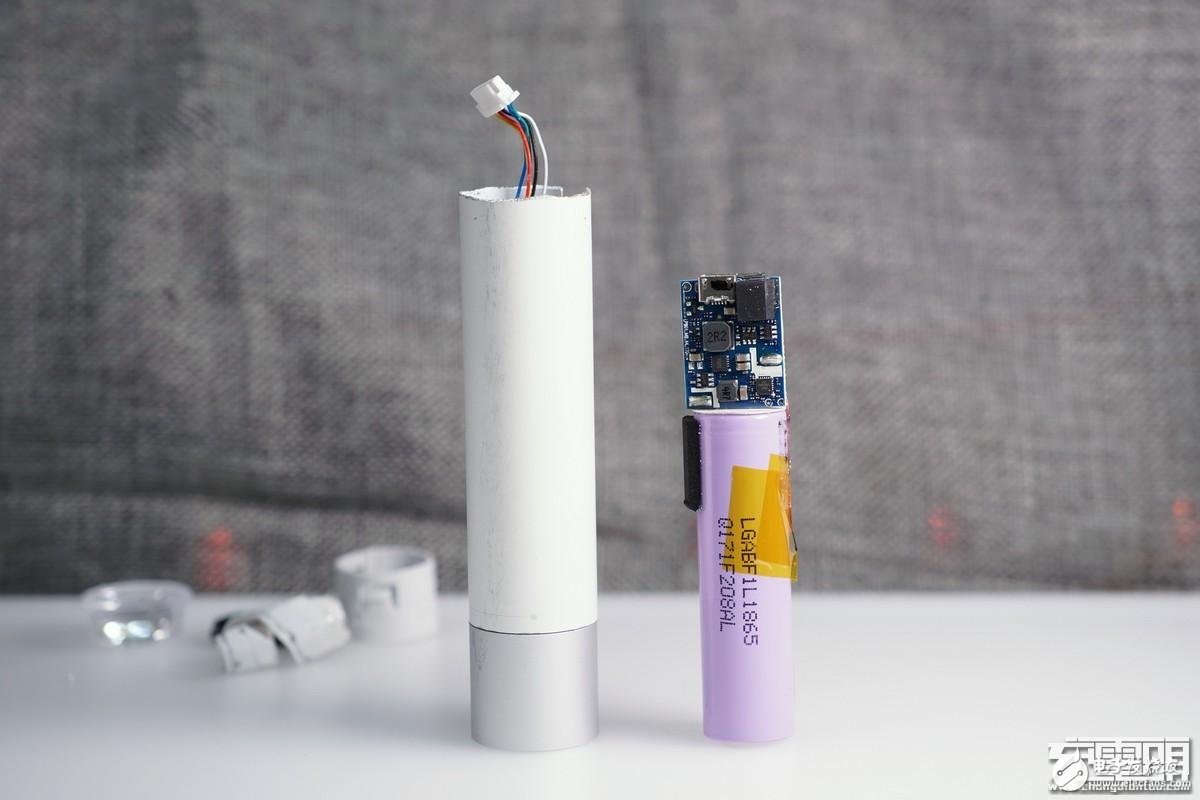

在看一下18650電池跟外殼的比例。

粉紫色的電池，LG3350mAh容量。

360度旋轉的調光圈，直接剪開

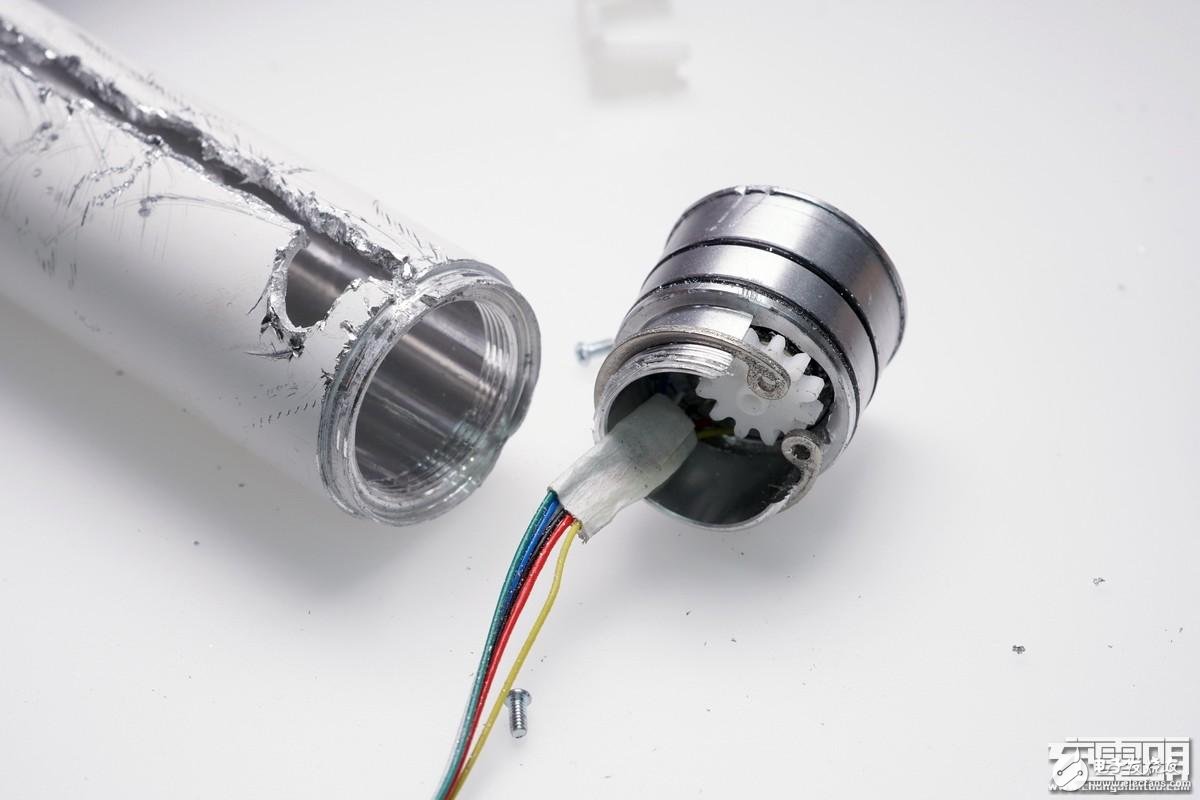

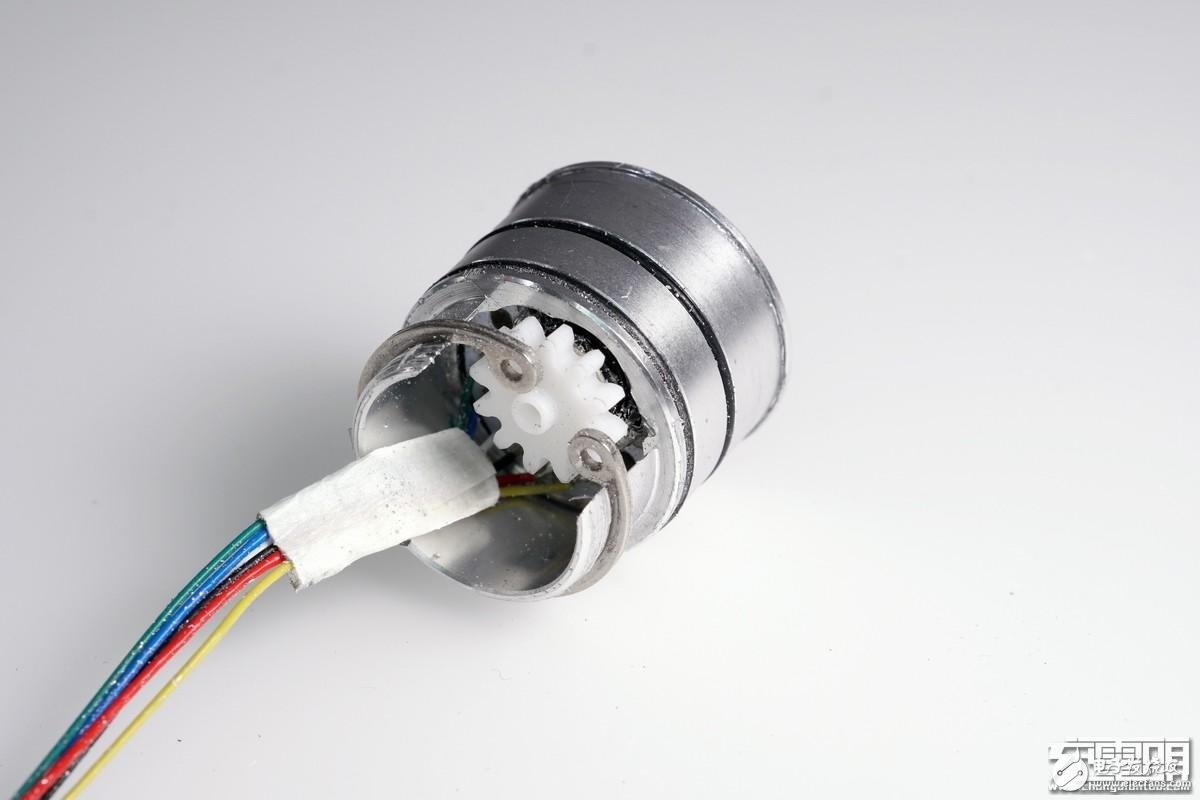

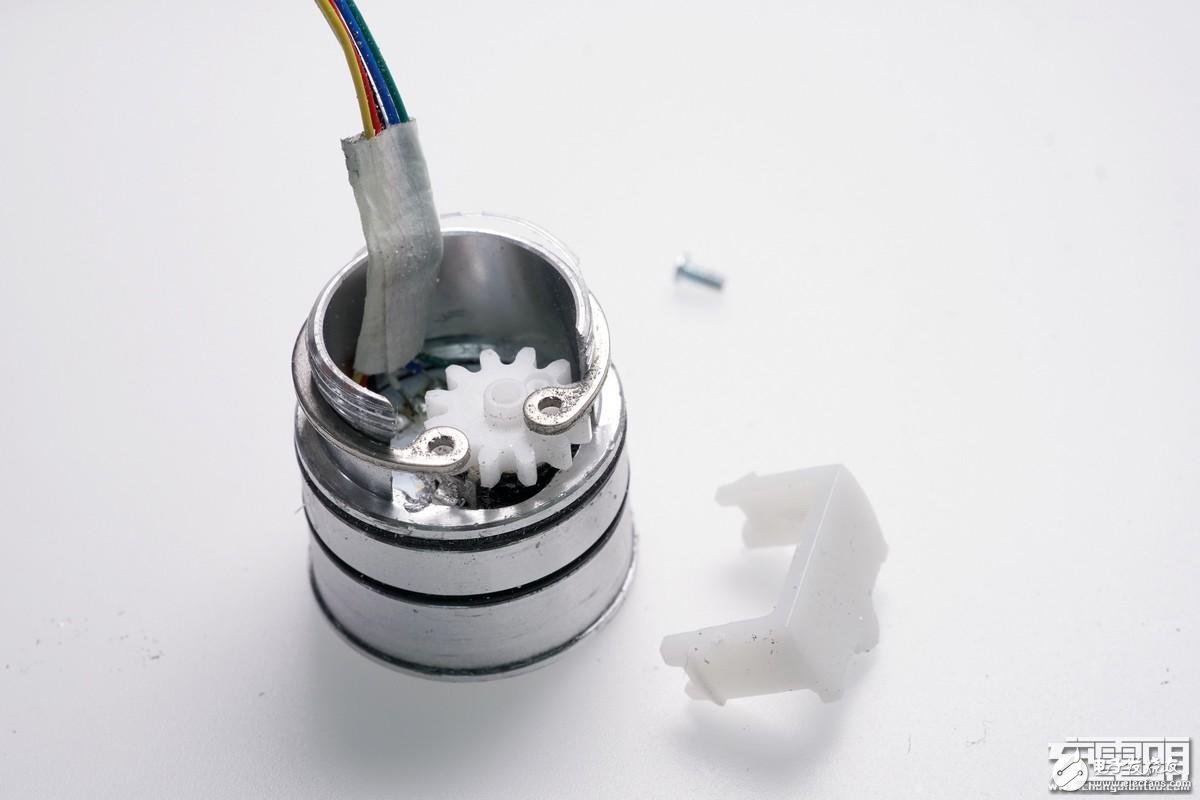

里面有齒輪，電路倉有兩根黑色膠圈。

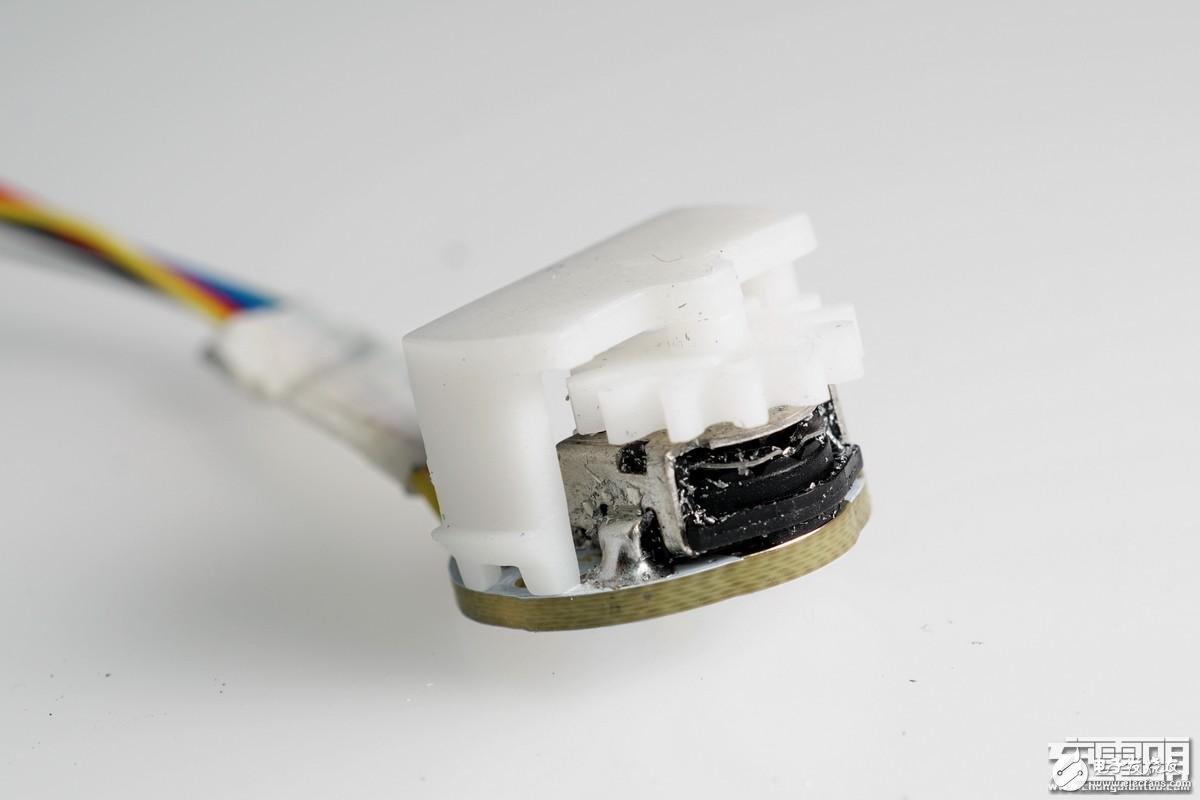

電路倉可以直接扭開，有螺紋。電路倉白色齒輪，通過調光圈轉動調光。

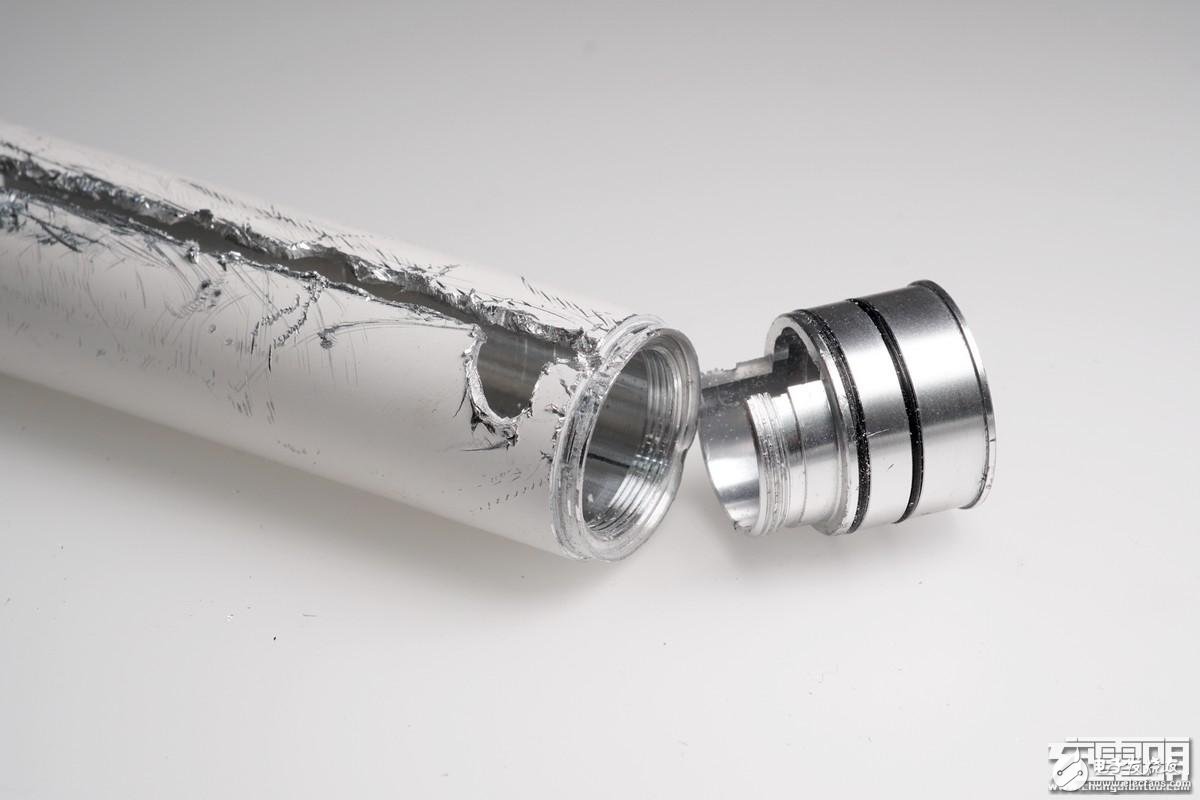

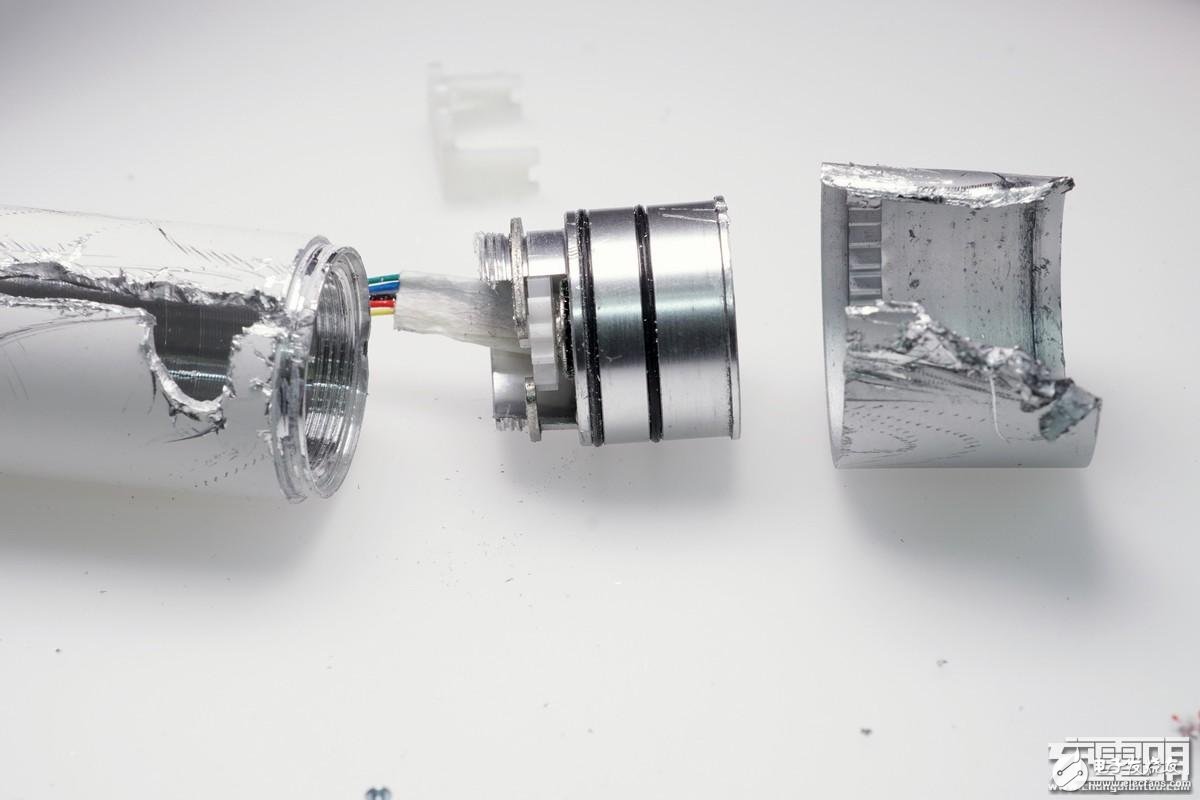

電路倉跟筒身直接是螺紋安裝的，打了一點點膠水。

想無損打開，提供一下參考，掏出透鏡，扭開這個座子就可以。

右邊白色配件是蓋住齒輪的。

這個白色配件是他在齒輪上面定位的。

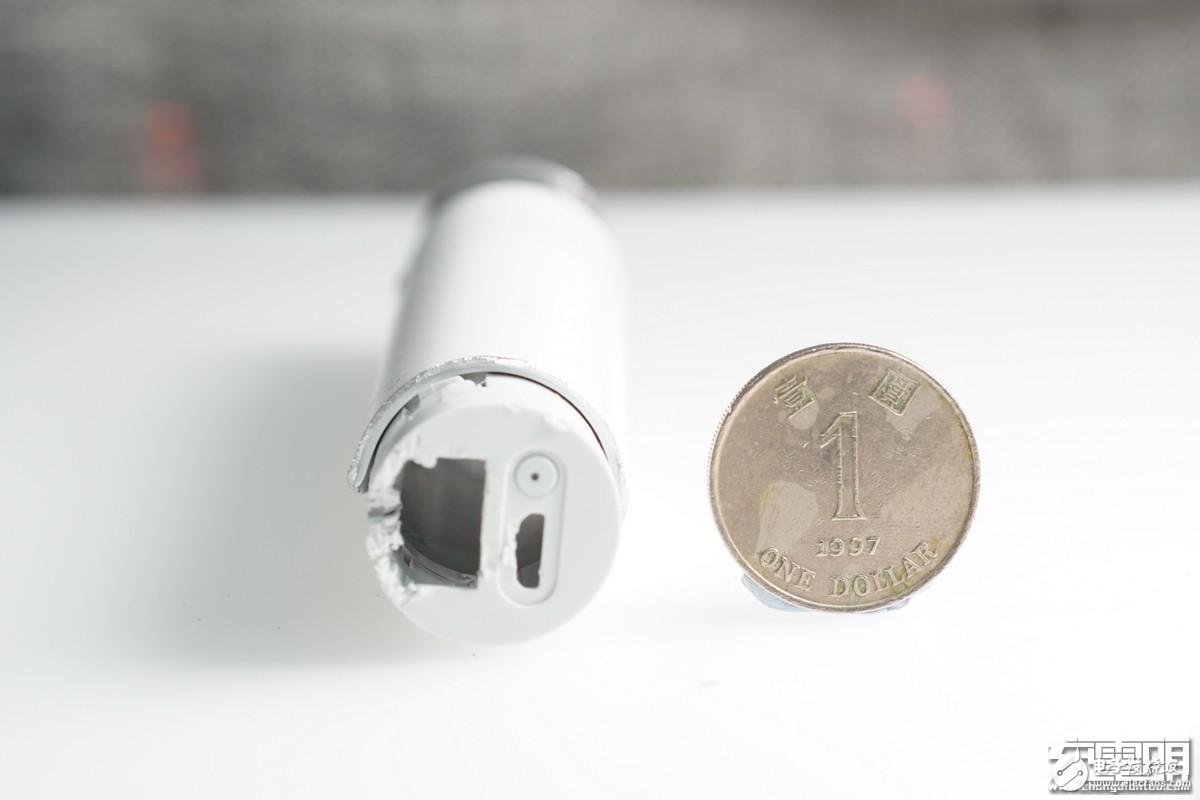

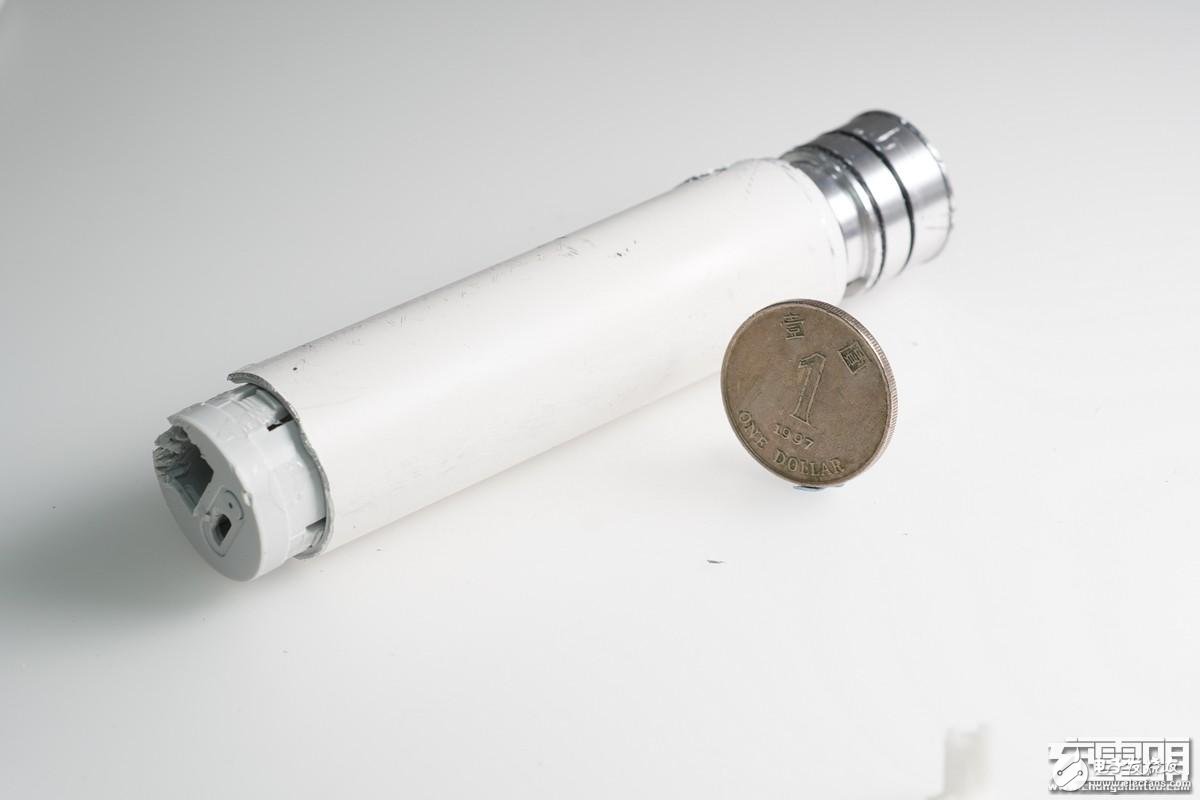

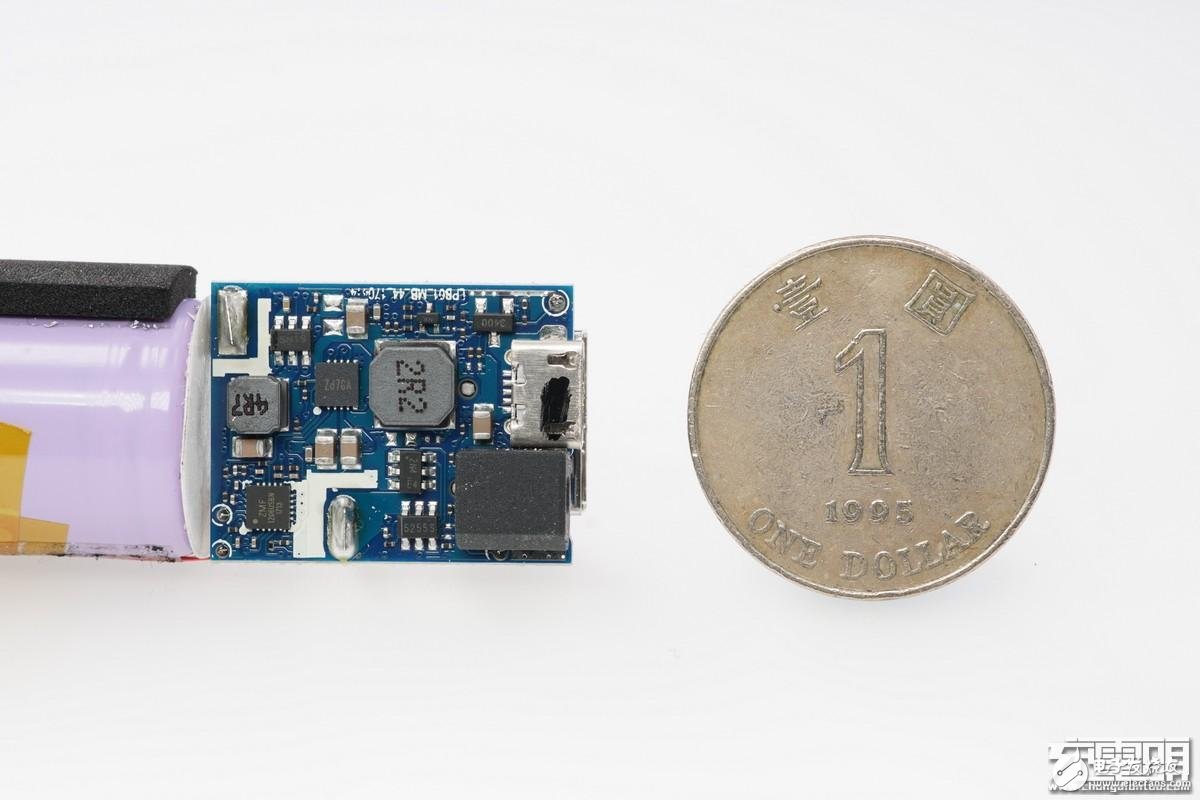

跟1元硬幣體積對比。

直接接近1元硬幣。

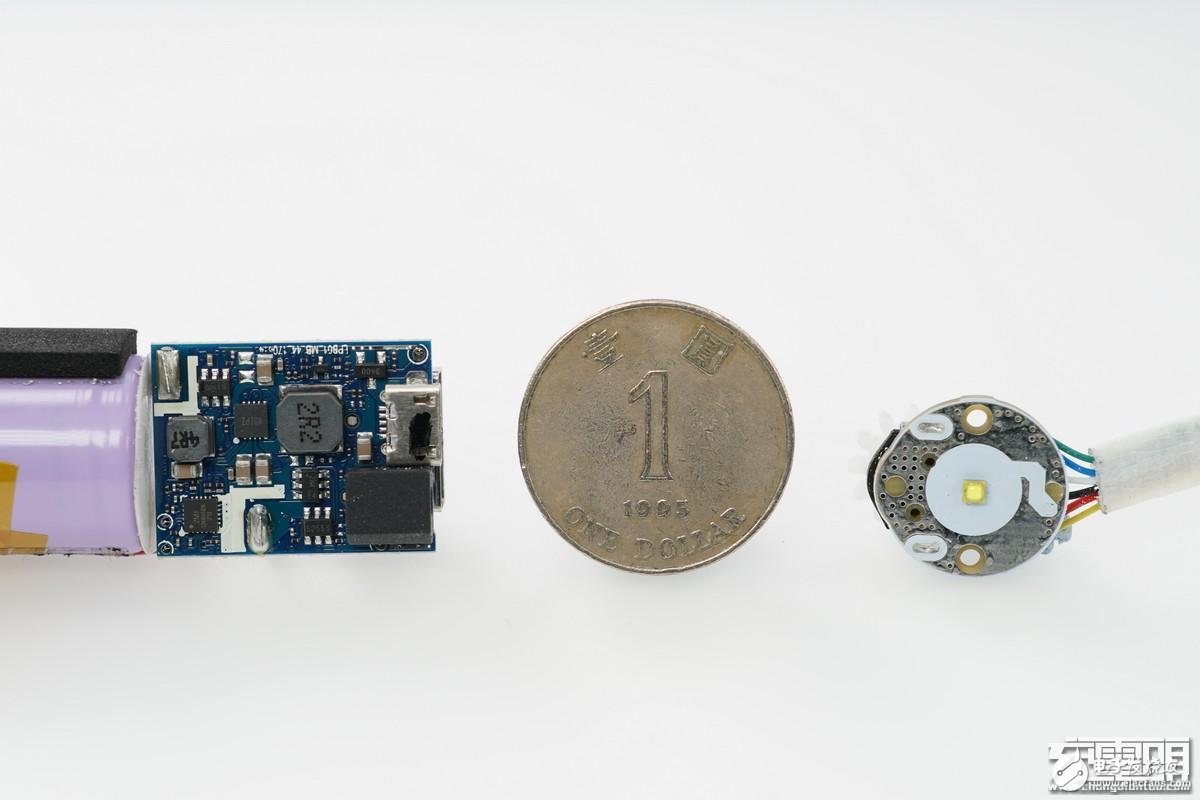

1元硬幣跟PCB 燈頭PCB。

PCB尺寸比起1元硬幣還要小。

結構圖，方便用戶自己打開改造。

這個是塑料軟膠的套子。

里面是按鍵呢，藏得很深。

蓋子里面有個長頂針，觸及里面按鍵。

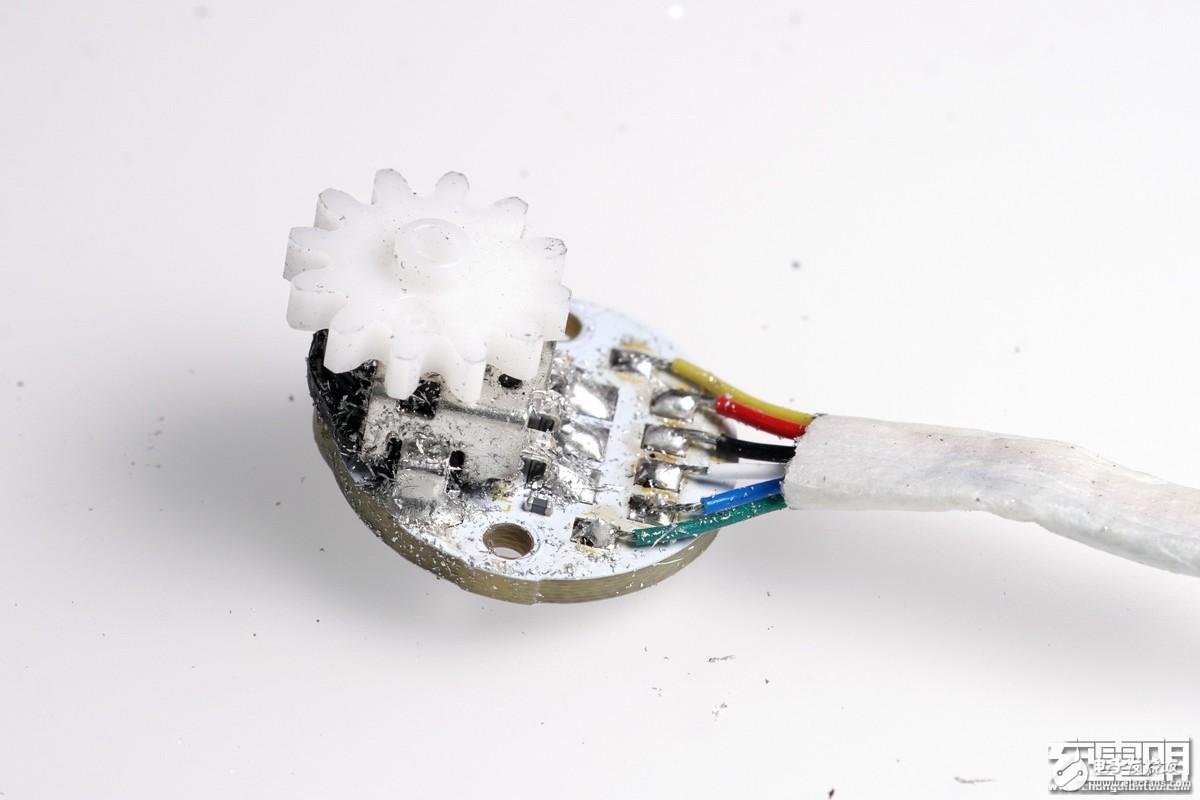

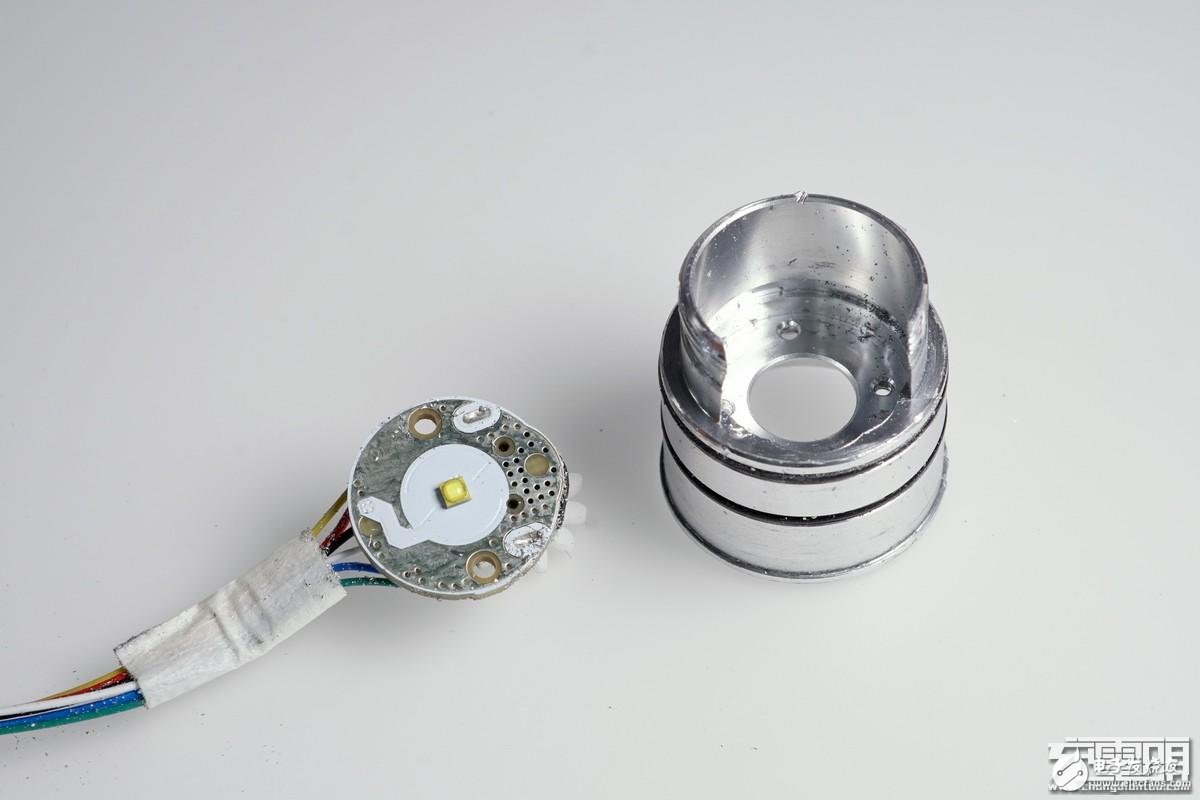

LED的PCB取出來。

齒輪。

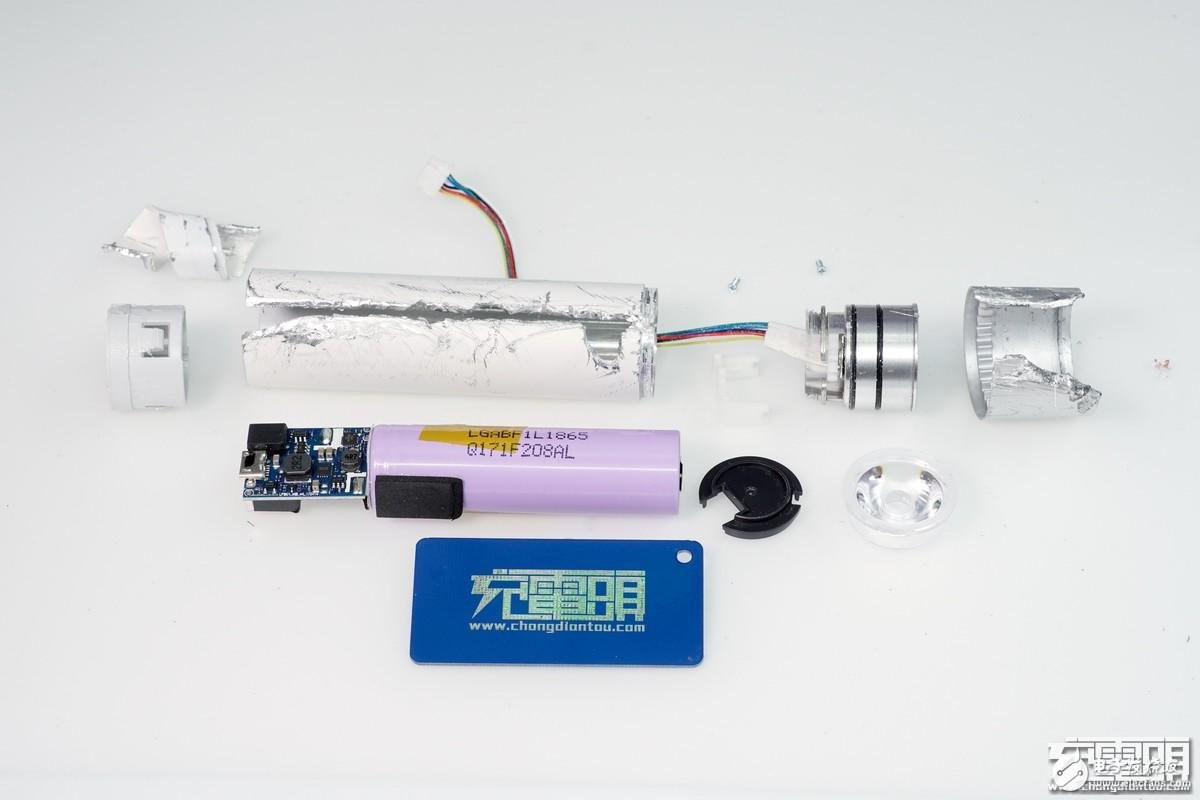

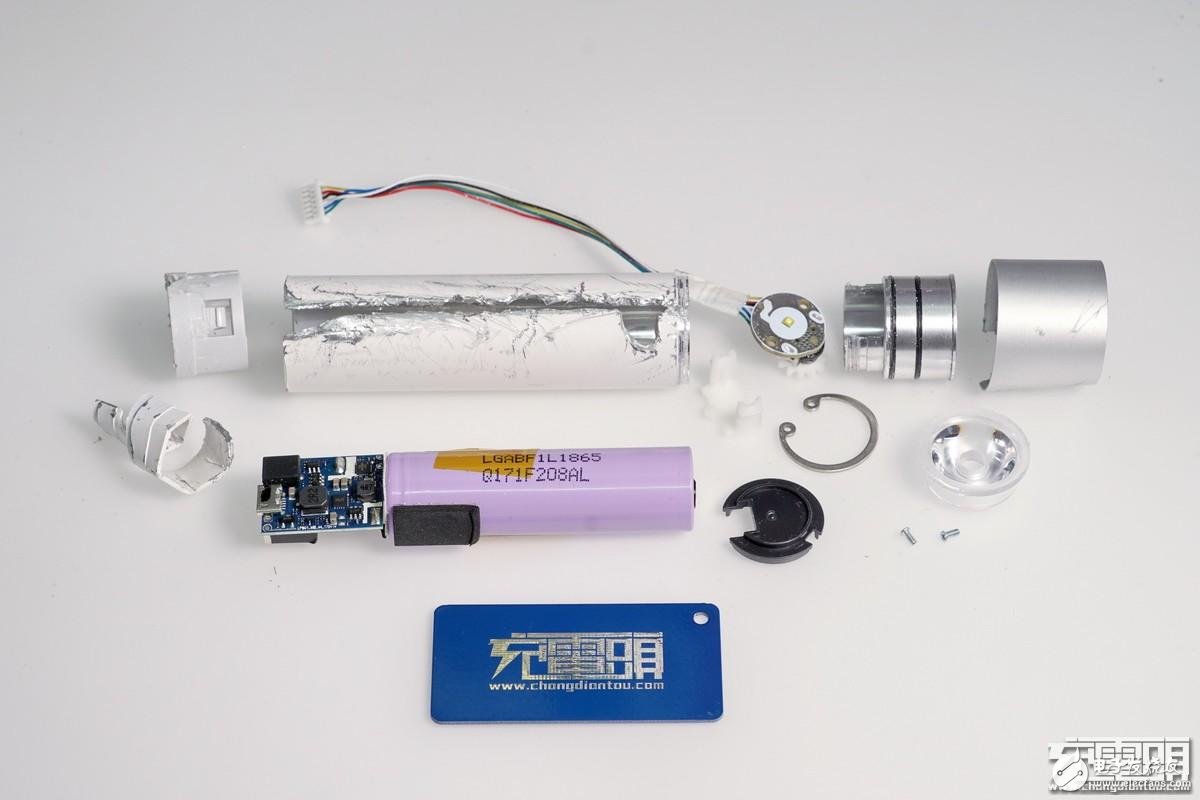

全部拆解物件。
