在電力電子領域，SiC MOSFET 正憑借高頻、高效、高溫的顯著優勢在新能源汽車、光伏儲能、工業電源等核心場景加速滲透。SiC MOSFET能復用硅基器件(如垂直型MOSFET或IGBT)的許多基本的器件設計概念，另外用于驗證Si MOSFET/IGBT長期穩定性的許多方法可以直接用到SiC MOSFET上。但更深入的分析表明，基于SiC的MOSFET還需要進行一些不同于Si器件的額外可靠性試驗。主要基于以下原因：

1

材料特性：優勢與風險并存

1. 超寬禁帶的高壓應力挑戰：SiC 的禁帶寬度約為 3.26eV，是硅的近 3 倍，臨界場強可達硅的10倍。但柵極SiC/SiO?界面的缺陷會在長期電應力下不斷積累，逐漸引發柵氧層老化、擊穿。這種失效具有隱蔽性和累積性，只有通過針對性的長期試驗，才能評估其壽命極限。

2. 熱導率失配導致的高頻熱循環疲勞：SiC 的熱導率約為硅的 3 倍，散熱能力更強，但與封裝材料（銅、陶瓷）的熱膨脹系數差異更大。同時SiC的楊氏模量比Si更大，所以位于功率模塊中的SiC芯片在溫度循環期間會在焊接點中誘發更多塑性應變。因此，SiC的秒級功率循環能力才比采用相同互連技術的Si更低。

2

器件結構：MOS 結構帶來的固有脆弱點

1. 超薄柵氧層的電擊穿風險：傳統Si IGBT柵氧化層厚度約為80nm。為保證導通性能，平面型SiC MOSFET 的柵氧層厚度僅約 40nm~50nm，溝槽柵器件氧化層厚度可提升至70nm。但由于SiC 與 SiO?界面存在大量固定電荷和陷阱，相較于Si器件較厚的柵氧結構，SiC更易受電場、溫度影響，因此柵氧可靠性是可靠性驗證的重中之重。

2. 極短的短路耐受時間：大部分SiC MOSFET廠商并沒有標稱短路耐量，僅有英飛凌等少數廠商能標稱 2-5μs的短路耐受時間，但仍低于大部分IGBT。這是由于SiC MOSFET具有更小的芯片面積與更薄的外延層，因而具有更高的電流密度，從而導致短路時熱量非常集中。如何保證SiC MOSFET短路性能及評估短路后器件的長期可靠性亦是一大挑戰。

3

應用場景：高頻開關的挑戰

1. 高擊穿電場引發的高壓動態應力：SiC 的擊穿電場強度是硅的 10 倍，使其可在高于1000V的高壓母線下穩定工作，且器件尺寸更小。但高壓工況下，其關斷 dv/dt 可達 50kV/μs 以上，容易引發寄生振蕩、電壓過沖等動態問題，超出傳統器件測試從的應力場景。

2. 高壓高溫高濕聯合應力挑戰。在新能源汽車、光伏等應用場景中，SiC MOSFET 需同時承受高壓、高溫、高濕的聯合作用。水分子會通過封裝間隙滲入，在高壓電場驅動下引發電化學遷移，導致器件失效。傳統的低壓濕度測試，完全無法模擬這種極環境，無法發現此類潛在風險。

SiC MOSFET 專屬可靠性

試驗項目全解析

在過去25年里開發和生產基于SiC的功率器件的過程中，英飛凌對SiC MOSFET面臨的挑戰與風險進行了深入的分析。為了能夠評估SiC MOSFET器件的臨界運行條件，并了解新的潛在失效機制，需要在開發階段引入新的測試項目，以驗證技術平臺的可靠性。

1

柵極可靠性專屬試驗

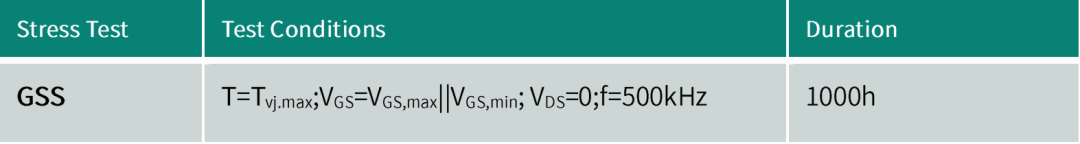

SiC MOSFET 在零漏極電壓、柵極高頻切換的工作條件下，會出現一種特殊的性能退化現象，英飛凌將其命名為柵極開關不穩定性（GSI），觸發這種退化的應力模式則被稱為柵極開關應力GSS，業內也常稱其為 AC BTI、DGS 等。簡單來說，柵極開關不穩定性的核心表現是：器件閾值電壓會隨著累積開關循環次數的增加持續升高，這種漂移是 SiC 器件獨有的，且在高頻開關場景中尤為顯著。為評估 SiC MOSFET閾值電壓穩定性，英飛凌與JEDEC攜手制定了GSS測試標準。合格器件應通過1000hr測試而無明顯退化。

2

高壓環境可靠性專屬試驗

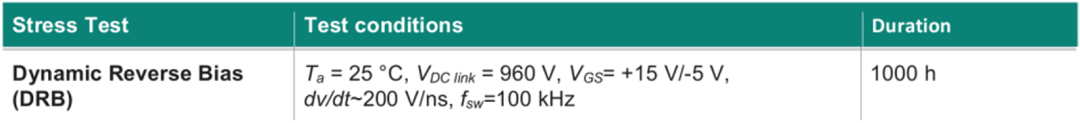

高壓是 SiC MOSFET 的核心應用特征，應重點驗證高壓下的絕緣穩定性與環境適應性。由于SiC器件的終端尺寸變?。ㄒ驗椴牧系淖钄嗄芰Ω鼜姡员仨毷褂米銐蚩煽康奶厥忖g化技術。為了適應SiC高dv/dt的應用環境，除了靜態偏壓測試HTRB，動態偏壓測試DRB也必不可少。在DRB實驗中，dv/dt高達200V/ns，這對器件的終端區是非常嚴苛的挑戰。

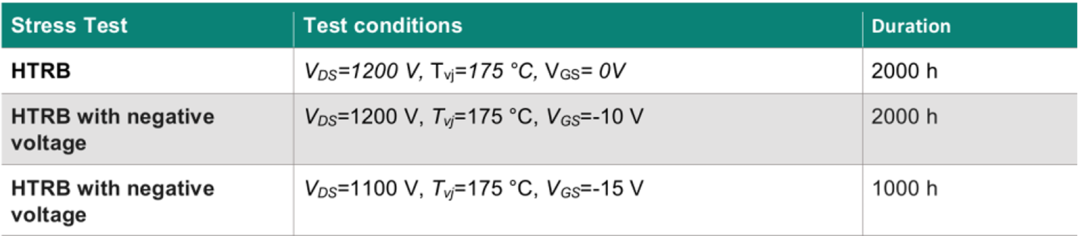

標準HTRB中，柵極與源極短接。與基于硅的功率器件不同，SiC的氧化層可靠性試驗還必須涵蓋阻斷模式下的穩定性。這是由于SiC MOSFET超高的臨界電場，對SiO2氧化層缺陷是嚴峻考驗。因此，SiC MOSFET在標準HTRB測試基礎上，應追加負柵源電壓情形下的測試，這對柵極的質量提出了更高要求。

3

短路與動態特性專屬試驗

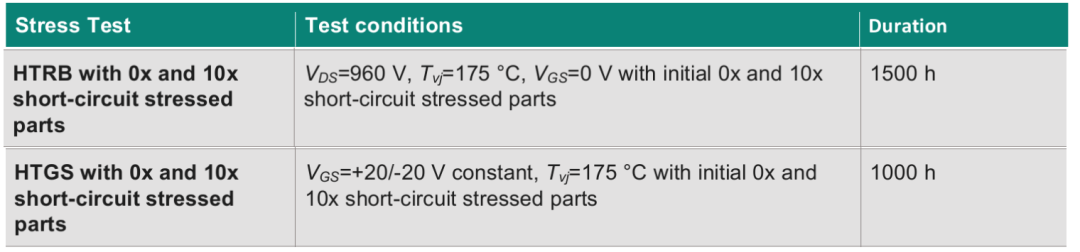

前面提到過，SiC MOSFET因為電流密度高、芯片面積小、外延層高等原因，短路耐受時間相比IGBT低不少。市面上大多數廠家都無法保證SiC MOSFET的短路性能，只有英飛凌等少數廠家能承諾2~5us的短路時間。短路時間是如何標定的呢？是否只要在測試中承受住了幾us的短路電流，就能宣稱該器件具有短路能力？并不是這樣。對于經受過短路事件的器件，仍然要評估其HTRB與HTGB，方能保證經過短路的器件，仍然具有穩定的表現與預期的壽命。

4

濕度專屬測試：AC-HTC

（交流-濕度和溫度循環）

以上實驗尚不能完全模擬實際工作模式，因此英飛凌引入了AC-HTC（交流-濕度和溫度循環）測試?，F(xiàn)場應用中，比如在光伏逆變器場景下，開機前機柜中溫度很低，且有冷凝水；開機后，溫度上升，濕度下降。Ta=85°C/RH=85%條件下進行的標準試驗是為了防止在實際芯片表面出現冷凝，AC-HTC試驗則是引發冷凝，并通過在終端接區形成冷凝水層觸發額外的、與應用有關的失效模式。

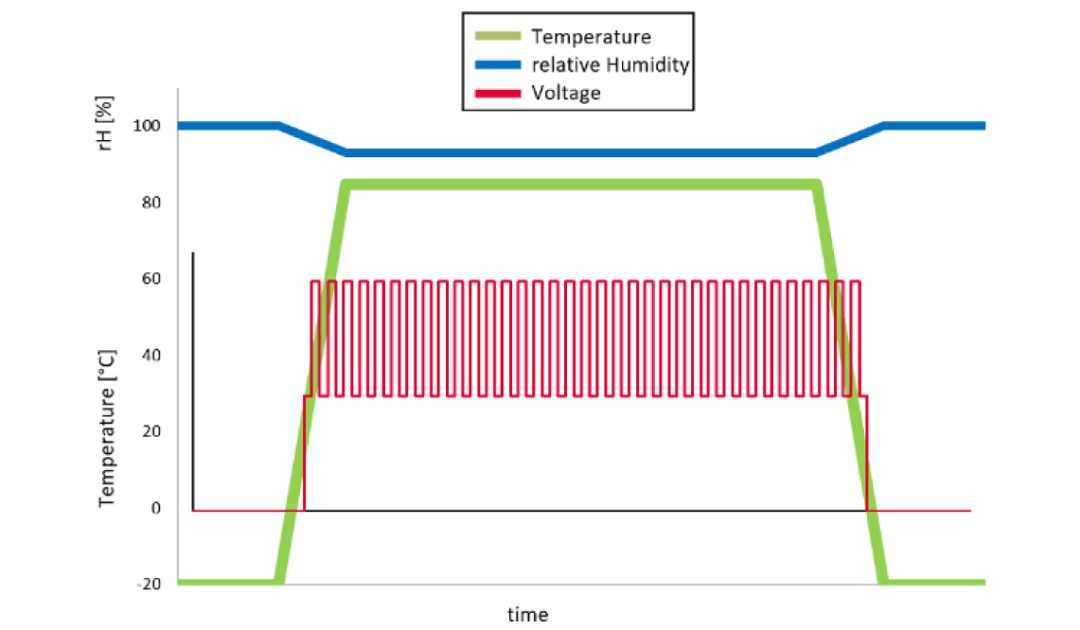

持續數小時的試驗周期可以分成兩個不同的階段：

a)Ta<0°C：低溫、高濕度，導致芯片表面出現冷凝水，模塊中的濕度很大。為防止發生自加熱進而導致冷凝水變干，在本階段不施加電壓。

b)Ta>0°C：當溫度上升到最高85°C時，以類似于在實際應用中使用的較高頻率和電壓打開處于冷凝條件下的器件。

如果終端區的結構設計和鈍化處理不夠充分，則將出現退化，導致在試驗期間和實際應用中過早失效。合格的器件應配備有新的疊層鈍化膜，用于在這些惡劣的條件下保護器件表面，才成功通過持續120天的AC-HTC試驗，而不出現任何明顯的退化。

結語

沿用傳統功率器件的驗證框架，本質上是用 “舊標準” 衡量 “新器件”，必然會埋下可靠性隱患。唯有立足 SiC MOSFET的材料特性與獨有失效機理，在開發階段就引入專屬可靠性試驗項目，為SiC技術平臺構建完整的考核體系，讓 SiC MOSFET 在新能源、工業等領域的應用更加穩健、可持續。
