一、項目背景與痛點

在新能源汽車快速發展的大背景下，某新能源汽車零部件制造工廠擁有多條自動化生產線，其核心控制設備為西門子S7-200系列PLC。然而，隨著市場競爭的加劇，工廠面臨著諸多挑戰。此前，這些PLC通過串口與少量本地設備通訊，工廠管理層難以實時掌握各生產線運行狀況，也無法對生產數據進行有效分析，導致生產效率低下、故障響應遲緩。為了提升生產效率、降低運維成本、實現生產過程的智能化監控與管理，工廠迫切需要對現有設備進行升級改造，使其具備以太網通信能力。

工廠面臨的核心痛點為：西門子 S7-200 系列 PLC 原通過串口與本地設備通訊，導致管理層無法實時掌握各生產線運行狀況，也無法對生產數據進行有效分析，進而造成生產效率低下、故障響應遲緩。

二、模塊選型

經過對多家供應商產品的評估與比較，工廠最終選擇了捷米特ETH-S7200-JM01以太網模塊，原因如下：

兼容性強：該模塊適用于西門子S7200系列、SMART系列等PLC控制系統，可與工廠現有的西門子S7-200系列PLC無縫對接，無需更換現有PLC設備，保護了工廠的原有投資。

功能全面：支持西門子S7TCP以太網協議和ModbusTCP協議，滿足工廠對數據采集、監控以及與各類上位機軟件通訊的需求。集成ModbusTCP服務器，Modbus數據區可自動或編輯映射至S7-200寄存器，方便數據交互。

不占用編程口：編程軟件和上位機軟件可通過以太網對PLC進行數據監控和采集，與此同時，觸摸屏還能通過擴展RS485口與PLC通訊，保障了原有設備通訊不受影響，又拓展了以太網通訊功能。

安裝簡便：直接安裝在PLC的PPI通訊口，無需外接電源，即插即用，大大縮短了設備改造時間，降低了實施成本。

通訊性能優越：支持多主站通訊，擴展口可連接觸摸屏或其他主站；波特率9.6Kbps-187.5Kbps自適應，保障數據傳輸穩定高效。

三、實施過程

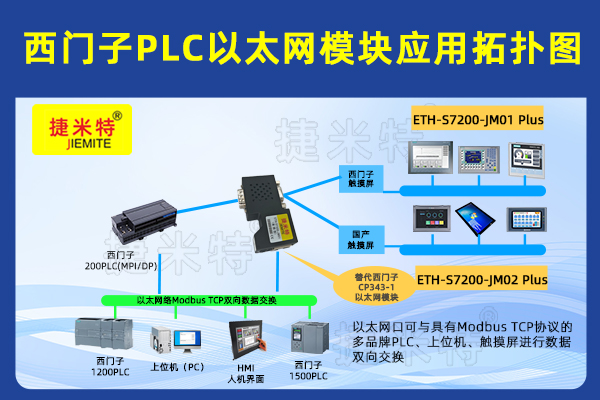

硬件安裝：將ETH-S7200-JM01以太網模塊插入到西門子S7-200系列PLC的PPI通訊端口，替換原觸摸屏與PLC連接電纜，把觸摸屏通訊電纜插頭插入ETH-S7200-JM01模塊的X2母口。然后用網線將各以太網模塊連接至工廠局域網交換機，完成硬件網絡搭建。

模塊參數配置：通過捷米特專用配置工具或Web界面，設置ETH-S7200-JM01模塊的IP地址、子網掩碼、網關等網絡參數，確保與工廠網絡同網段。同時，配置PLC站號、波特率等與PLC一致的通訊參數，并選擇S7TCP或ModbusTCP協議。

上位機軟件配置：在中控室監控計算機上安裝博圖軟件。在博圖軟件中添加設備，選擇西門子S7-200驅動，輸入對應以太網模塊IP地址、站號等參數，建立與PLC的通訊連接。配置數據采集點，關聯PLC中的數據寄存器，實現實時數據采集與監控畫面繪制。

遠程訪問設置：在工廠網絡出口路由器上配置端口映射，將以太網模塊的特定端口映射到公網IP。工程師通過VPN或直接使用公網IP訪問PLC，即可實現遠程編程、調試與監控。同時，設置用戶權限管理，保障設備訪問安全。

四、項目效果

生產效率提升：通過實時數據監控，生產管理人員可及時調整生產參數，優化生產流程。設備故障響應時間從原來平均2小時縮短至30分鐘以內，生產線平均每天產量提升15%，有效提高了生產效率，增強了企業的市場競爭力。

運維成本降低：工程師無需頻繁前往現場，通過遠程訪問即可實現程序更新、參數修改和故障診斷。據統計，每年節省差旅費用和人工成本約30萬元，大大降低了企業的運維成本。

數據價值挖掘：采集的大量生產數據存儲在數據庫中，通過數據分析工具進行挖掘，為企業生產決策提供有力支持，如預測設備維護周期、優化原材料采購計劃等，進一步提升了企業的生產管理水平和經濟效益。

五、總結與展望

通過ETH-S7200-JM01以太網模塊的應用，該新能源汽車零部件制造工廠成功解決了西門子S7-200系列PLC的以太網通訊難題，實現了生產設備的智能化升級。這不僅提升了企業的生產效率和管理水平，還為企業的可持續發展奠定了堅實的基礎。隨著工業4.0和智能制造的不斷推進，相信ETH-S7200-JM01以太網模塊將在更多行業中發揮重要作用，助力企業實現數字化轉型和智能化升級。
