在本系列上篇中，我們闡述了核心技術難題：先進 CMOS 工藝制程下，晶體管性能不再僅由標稱尺寸決定，周邊版圖布局成為關鍵影響因素。（當版圖成為器件物理：深納米時代，應力相關LLE如何重塑先進CMOS技術？）相鄰器件結構、局部幾何形貌及工藝衍生應力場，均會干擾溝道特性，引發具有系統性偏差的局部版圖效應（LLE）。在當代 FinFET 先進工藝節點中，局部版圖效應已深刻影響器件波動特性、緊湊模型建模、設計工藝協同優化（DTCO）與良率感知設計。
由此衍生出一項關鍵技術難題：如何在硅片實測中精準量化局部版圖效應？當兩款晶體管電氣性能出現差異時，該如何區分誘因 —— 是局部應力作用、柵極邊緣鄰近效應、寄生電阻干擾、工藝波動偏差，還是單純的測量噪聲？簡言之，在先進制程復雜的工藝環境下，如何有效剝離多重干擾，獨立量化版圖布局帶來的專屬影響？
破解該問題的核心，在于科學化的實驗方案設計。本次研究基于商用 7nm FinFET 工藝流片的高密度表征芯片開展，芯片集成超 30000 個被測器件（DUT）。所有器件采用模塊化規整排布，可精準隔離各類版圖衍生的干擾機制。整套研究體系融合實驗設計（DOE）、可控化版圖測試結構、自動化電氣表征與高可信度統計分析，核心目標并非大規模批量測試，而是拆解各類局部版圖效應的獨立貢獻，為后續機理建模與性能預判提供可靠依據。

本文將系統拆解整套實驗體系：詳述測試芯片架構設計、核心電氣觀測參數的選型邏輯、實驗設計搭建思路，以及標準化測量流程的搭建邏輯，從而清晰區分版圖主導的器件特性變化與隨機背景波動。

PDF

一、局部版圖效應的隔離難點

先進制程下，局部版圖效應的實驗分析極具挑戰，根源在于晶體管性能波動從來并非單一因素所致。FinFET 量產工藝中，機械應力、光刻耦合效應、局部圖形密度、阱鄰近效應、摻雜擾動、功函數偏移、寄生參數及全域工藝波動等多重因素，都會共同左右器件電氣表現。若需單獨鎖定某一特定變量（如擴散斷裂鄰近效應、柵極切割布局影響），就必須搭建專屬測試體系，避免目標效應被多重干擾信號覆蓋淹沒。
因此，本次測試核心采用單變量受控差異化思路：固定周邊環境條件，僅調整單一項版圖參數；通過芯片內多組重復結構布設，結合大數據統計分析，提煉系統性變化規律。研究的核心訴求，不止于觀測器件差異，更在于溯源并拆解各類波動的成因。
針對應力相關版圖效應，該設計邏輯尤為關鍵。機械應力無法直接通過電氣測試捕捉，只能依托可控、可復現的幾何變量調控，反向推演器件參數的偏移規律。這也意味著，嚴謹?shù)膶嶒炘O(shè)計，與電氣測量同等重要。

PDF

二、測試芯片的架構設計與隔離邏輯

本次平臺為商用 7nm FinFET 工藝定制高密度測試芯片，搭載超 30000 個被測器件，分區布局于各類專用測試結構內。超大樣本量是精準分析的核心前提：僅依靠少量測試樣品，無法捕捉細微且具備系統性的版圖衍生偏差。唯有充足的樣本復用、可控的局部環境、多維度統計分析，才能有效甄別確定性版圖影響與隨機工藝離散性。
芯片整體采用模塊化分區設計，按效應類型劃分獨立功能區塊，分別針對擴散斷裂鄰近性、柵極切割布局、PN 結與阱邊界效應、鰭間距、多晶硅間距等關鍵維度開展專項研究。該模塊化架構可實現單一機制的獨立分析，為后續多因素耦合效應研究奠定基礎。

同時，嚴格管控被測器件的周邊局部環境，保障不同測試結構之間的對比有效性。芯片設計并非復刻量產版圖，而是搭建標準化、可復現的局部環境，通過精準調控單一幾何參數，直觀觀測其對電氣性能的影響，這也是整套研究體系的核心設計準則。

PDF

三、實驗設計（DOE）的核心價值

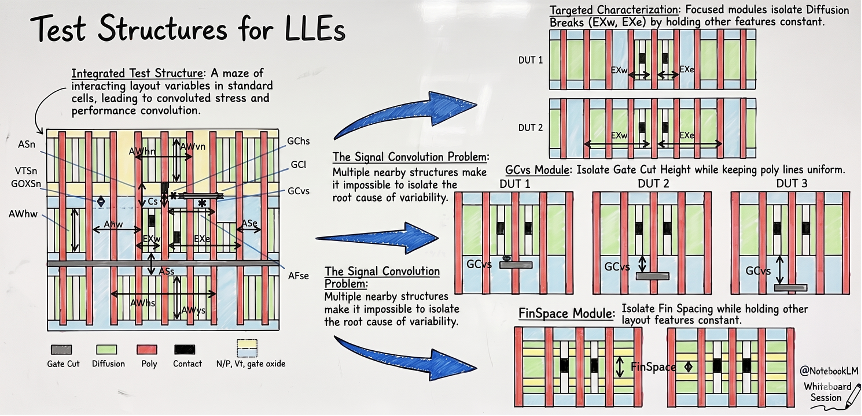

貼合版圖特性的實驗設計（DOE），是整套測試體系的核心支柱。其設計邏輯清晰統一：若某一版圖結構被判定為潛在干擾源，便以受控方式單獨調整該參數，完整保留周邊環境一致性。在實際落地中，通過構建系列對照測試結構，嚴格鎖定外圍條件，僅保留單一幾何變量。
該方案將復雜的多耦合版圖問題，拆解為多項可獨立驗證的細分課題。依托專屬測試模塊，分別驗證器件在擴散斷裂、柵極切割周邊，以及不同鰭間距、多晶硅間距下的性能表現。通過單一變量對照，可精準定位電流、閾值電壓、亞閾值特性的偏移誘因，徹底隔絕無規律背景波動的干擾。

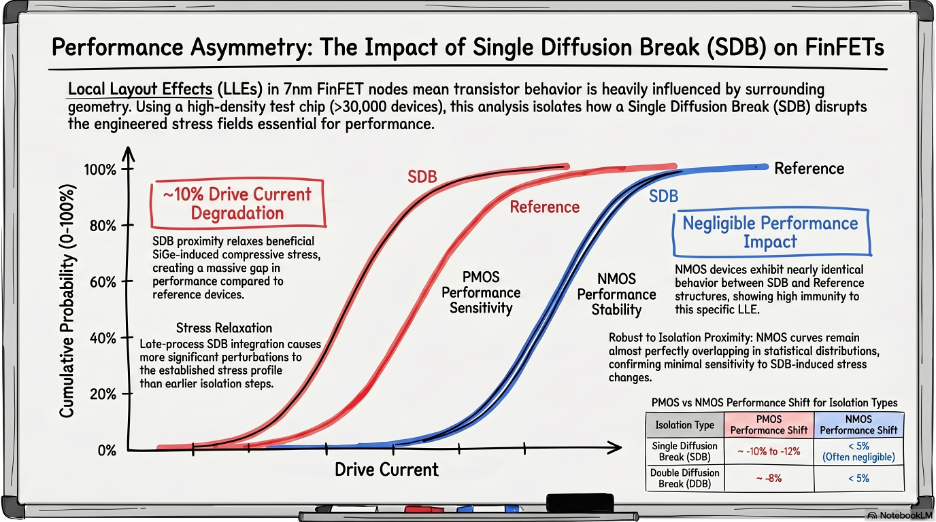

項目初期便納入多場景復用設計，針對不同器件類型、不同閾值規格批量復刻測試結構。不僅能夠驗證版圖效應的客觀存在，還可量化器件極性、工作區間對效應的敏感程度。實測數據明確證實：p 型器件對應力類版圖擾動的敏感度遠高于 n 型器件。

PDF

四、應力監測的最優參數：線性區電流

并非所有電氣參數都適用于應力特性分析。本次研究核心依托漏極電流 - 柵極電壓（Id-Vgd）測試曲線，重點聚焦線性工作區間的性能參數。該選型具備堅實物理依據：載流子遷移率對機械應力高度敏感；相較于受速度飽和、非線性效應影響顯著的深度飽和區，線性區電流變化可更直觀、精準地反映遷移率波動。
因此，線性區漏極電流被定為應力監測的核心觀測指標。該參數兼顧物理可解釋性、寄生干擾低、測量穩定性三大優勢，搭建起電氣實測數據與局部應力、遷移率擾動之間的關聯橋梁。
與此同時，整套表征體系覆蓋多維度參數采集：同步完成線性區與飽和區雙場景測試，提取關斷電流、導通電流、閾值電壓、亞閾值擺幅及各類阻性、電性關鍵指標。不同版圖效應的作用機理各有差異：部分作用于載流子遷移率，部分引發閾值電壓偏移，還有部分間接影響短溝道特性與寄生參數，多參數聯動測試可實現全方位覆蓋。

PDF

五、測試結構選型：無源匹配陣列（PMA）的優勢

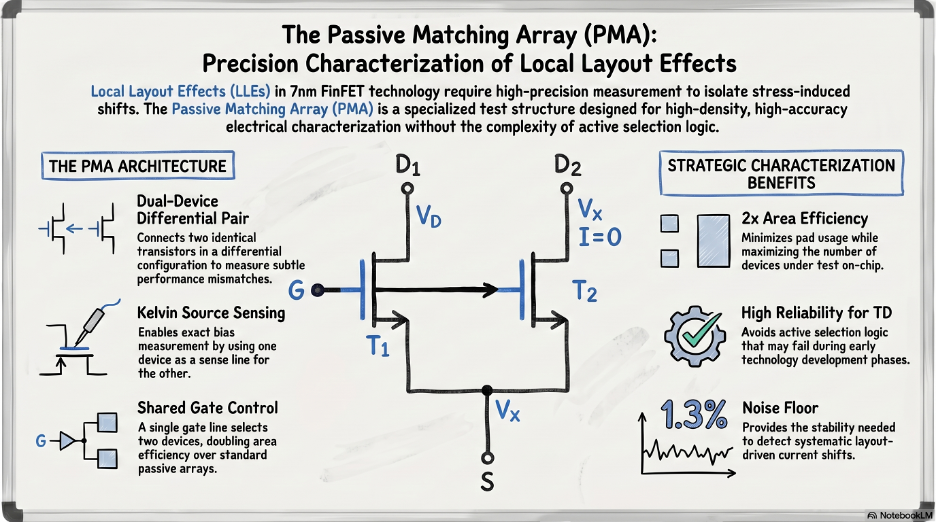

測試結構的選型，直接決定表征精度與數據可靠性。項目對比單焊盤結構、無源陣列、有源陣列、無源匹配陣列（PMA）等多種主流架構后，最終選定 PMA 方案，其在面積利用率、測量精度、長期穩定性上實現最優平衡。
在先進制程表征中，測試結構本身就是實驗體系的關鍵一環。低效架構會占用大量芯片面積，壓縮樣本容量；高噪聲結構會劣化數據質量；環境不可控的測試單元，則無法精準溯源效應誘因。PMA 架構可實現同規格器件在不同版圖環境下的標準化對照，兼具高擴展性與數據穩定性。

此外，PMA 架構高度適配對比測試，而對照分析法正是局部版圖效應研究的核心手段。通過比對僅存在單一版圖差異的器件樣本，可快速識別微弱的系統性偏差，該分析邏輯貫穿全流程研究。

PDF

六、自動化高速表征的必要性

海量被測器件帶來規?；瘻y試挑戰，人工測試完全無法滿足 3 萬 + 器件的高效、統一測試需求。為此，整套流程依托工業級測試平臺，整合 pdFasTest 電氣采集系統與 Exensio 自動化數據分析平臺，搭建高速參數化測試鏈路，形成標準化、可復現的自動化測試體系。
測試統一采集線性區與飽和區 Id-Vgs 掃描曲線，批量提取核心電氣參數；再結合版圖信息與晶圓空間分布數據，生成累積分布函數、晶圓映射圖、參數分析報告。局部版圖效應研究需同步厘清兩大核心問題：幾何布局帶來的固有偏差幅度，及其相對晶圓級、工藝級整體波動的影響權重。

自動化標準化測試，保障了數千組測試樣本的分析口徑統一。多數版圖效應的波動幅度僅為數個百分點，唯有依托統一采集、標準化解析，才能精準區分真實物理規律與分析口徑不一致帶來的偏差。

PDF

七、統計體系：保障數據穩健性

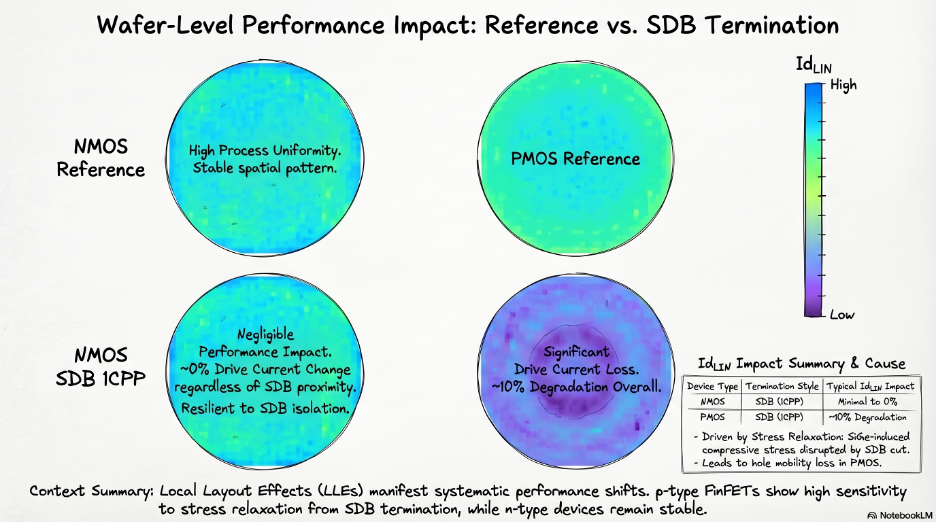

整套實驗方案從設計之初，便以統計穩健性為核心原則。數據分析統一采用中位數統計法，實測結果顯示：漏極電流標準差控制在 1.3% 以內，閾值電壓與亞閾值擺幅標準差低于 1.6%。該數值明確劃定了背景噪聲基準，為捕捉小幅系統性版圖效應提供精準閾值。
依托可控的基線噪聲，研究可精準量化百分級別的版圖偏移，部分特殊布局下的 p 型器件，性能偏差甚至突破 10%。在量化并抑制隨機波動后，觀測到的參數偏移可精準歸因于版圖誘導的物理變化，而非數據隨機離散。
中位數統計、樣本復用、變量對照的設計邏輯，也為后續建模筑牢基礎。無論是 TCAD 仿真還是緊湊器件模型，校準精度完全依賴高質量實測數據。若實驗基線噪聲過高、架構混亂，即便模型擬合達標，也會缺失物理合理性，本方案有效規避了這一缺陷。

PDF

八、實測數據與物理機理的深度聯動

本研究的核心亮點，在于突破單純的數據觀測，實現實測數據與物理機理的深度綁定。全流程設計兼顧后續模型校準需求，測試結構兼容三維 TCAD 應力仿真，達成實測驗證與仿真推演的雙向協同。
單純的性能對比僅能判斷器件優劣，卻無法解釋底層機理。而本體系可將電氣參數變化，關聯至應力張量、遷移率擾動、工藝幾何耦合等核心物理量，完成從現象觀測、機理溯源到性能預判的完整閉環。
研究精準選取擴散斷裂、柵極切割兩大核心研究對象，正是基于該邏輯：兩類結構會直接改寫 FinFET 工藝的局部應力邊界條件，搭建起版圖設計、制造工藝、電氣性能三者的直接關聯。

PDF

九、實驗體系的行業應用價值

這套定制化實驗研究框架，最終凝練出三大核心成果：

1

實現硅片實測環境下，各類局部版圖效應的獨立拆分與量化；

2

構建高保真實測數據集，為三維 TCAD 仿真模型提供可靠的校準與驗證支撐；

3

構建版圖幾何參數與電氣敏感度的量化模型，直接賦能 PDK 開發、DTCO 協同優化及工藝迭代升級。

該體系兼顧學術嚴謹性與產業實用性，精準回應工藝研發中的核心痛點：

• 哪些版圖結構會誘發有害應力擾動？
• 不同器件的抗干擾能力如何？
• 效應影響范圍多大？
• 能否在設計階段提前預判？
• 實測結論又該如何轉化為設計規范與工藝優化指南？

歸根結底，精準的 LLE 實驗表征是一切建模分析的基石。脫離硅片級可控實測，所有效應仿真與性能預測都將停留在理論推測層面。

PDF

總結

本系列上篇聚焦應力類局部版圖效應的技術影響，本文則完整拆解其標準化實測體系。

核心結論清晰：先進 FinFET 制程下，零散抽樣測試完全無法滿足 LLE 研究需求，必須搭建一體化專屬方案 —— 依托大容量結構化測試芯片、單變量實驗設計、高精度觀測參數、自動化分析鏈路與標準化統計管控，有效區分系統性版圖效應與隨機背景噪聲。

憑借 3 萬 + 被測器件、模塊化版圖架構、高速自動化測試與嚴謹?shù)慕y(tǒng)計分析，本研究為 7nm FinFET 工藝的應力類局部版圖效應，構建了扎實的實測基礎。
夯實實驗實測能力后，下一核心課題應運而生：如何將硅片實測數據轉化為具備物理機理支撐的預測模型？這正是 TCAD 仿真技術的核心應用場景。
