CMP拋光前后,晶圓表面粗糙度白光干涉測量方案

新啟航 ? 來源:jf_42924436 ? 作者:jf_42924436 ? 2026-05-09 16:10 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

1 引言

化學機械拋光(CMP)是半導體晶圓制程中核心平坦化工藝,拋光前后晶圓表面微觀粗糙度直接影響后續光刻、鍍膜等工序良率,是管控制程精度的關鍵指標。傳統接觸式測量易損傷晶圓表層微觀結構,檢測效率偏低,難以適配晶圓量產及精密制程的批量檢測需求。白光干涉三維測量技術憑借非接觸、納米級分辨率、大面積快速成像的核心優勢,可精準捕捉CMP拋光前后晶圓表面微觀形貌起伏,實現粗糙度參數精準量化,為拋光工藝參數調試與制程穩定性管控提供可靠數據支撐。

2 測量原理與設備選型

白光干涉測量依托寬帶白光光源干涉成像原理,光源分光后分別投射至晶圓待測表面與儀器標準參考鏡,兩路反射光形成干涉條紋。通過垂直掃描采集全域干涉信號,精準定位零級干涉峰值位置,解析晶圓表面各點位三維高度數據,進而核算核心粗糙度參數。測量設備選用高精度光學3D白光干涉儀,搭載高像素成像采集模塊與專業降噪算法,縱向測量分辨率可達納米級,適配8英寸、12英寸各類半導體晶圓檢測需求,可規避環境輕微振動、粉塵等外界干擾,保障測量重復性與精準度。

3 具體測量實施流程

測量前期做好晶圓預處理,采用無水乙醇無塵擦拭拋光前后待測晶圓,去除表面粉塵、拋光殘留漿料等雜質,靜置風干后平穩固定于儀器防震測量工作臺,規避位移偏差影響檢測結果。調試設備光學物鏡焦距與光源參數,統一拋光前后晶圓測量視場、掃描步長等核心參數,保證測量條件一致性。先后對CMP拋光前粗加工晶圓、拋光后精加工晶圓進行全域掃描采集,實時獲取表面三維形貌云圖,通過系統內置專業分析模塊剔除測量噪聲,濾波優化原始數據,提取Ra算術平均粗糙度、Rz平均峰谷高度等關鍵質控參數。全程記錄兩組測量數據,對比分析拋光工藝對晶圓表面平整度的改善效果,精準排查拋光壓力、磨料配比等工藝參數適配性問題。

新啟航 專業提供綜合光學3D測量方案

大視野3D白光干涉儀——晶圓粗糙度納米級測量解決方案

突破傳統測量局限,定義晶圓檢測新范式!大視野3D白光干涉儀依托核心創新技術,一機解鎖納米級全場景測量,以高效與精密兼具的優勢,適配晶圓全流程檢測需求,重新詮釋工業精密測量的核心標準。


核心優勢:大視野+高精度,打破行業壁壘

打破行業常規局限,徹底解決傳統設備1倍以下物鏡僅能單孔使用、需兩臺儀器分別實現大視野觀測與高精度測量的痛點。本設備搭載全新0.6倍輕量化鏡頭,配備15mm超大單幅視野,搭配可兼容4個物鏡的轉塔鼻輪,一臺設備即可全面覆蓋大視野觀測與高精度測量需求,高效適配晶圓及相關部件的復雜檢測場景,無需頻繁切換設備,大幅提升檢測效率與數據精準度。


晶圓相關實測應用圖示

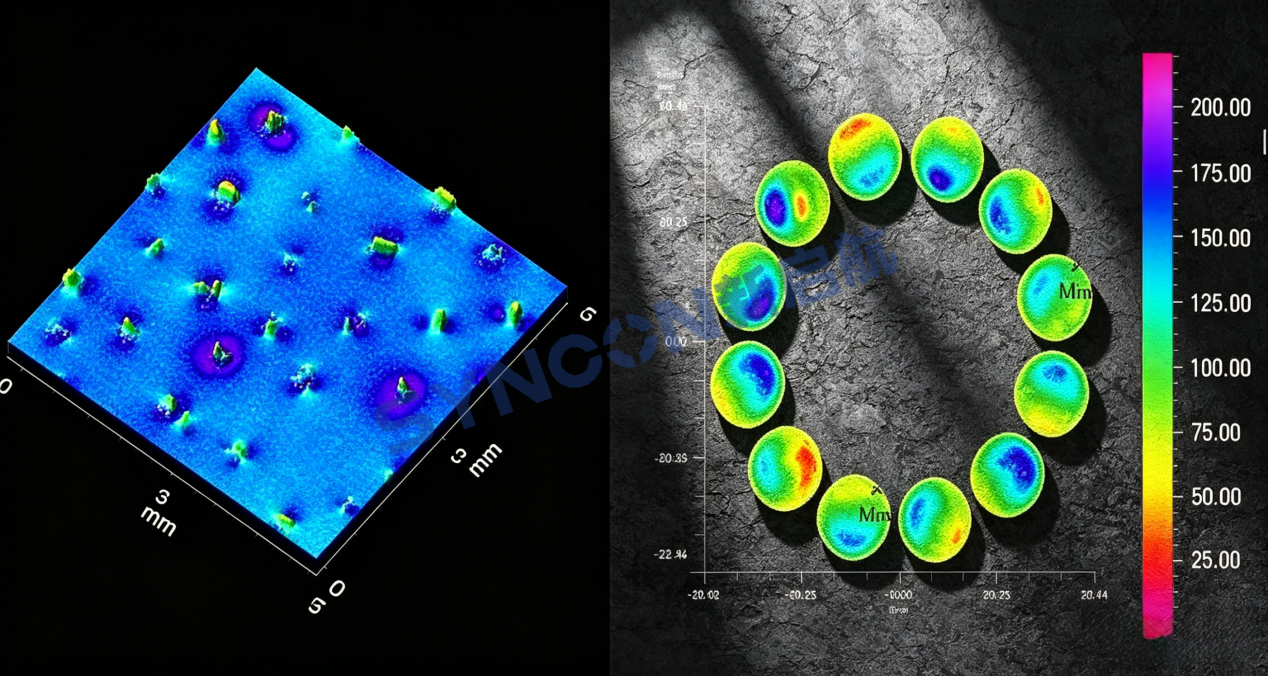

(圖示為CMP研磨碟盤表面金剛石顆粒共面度分析:左側為放大細節圖,右側為整體共面度分析圖,直觀展現設備帶圖形的大視野3D測量能力,助力研磨碟盤質量管控)

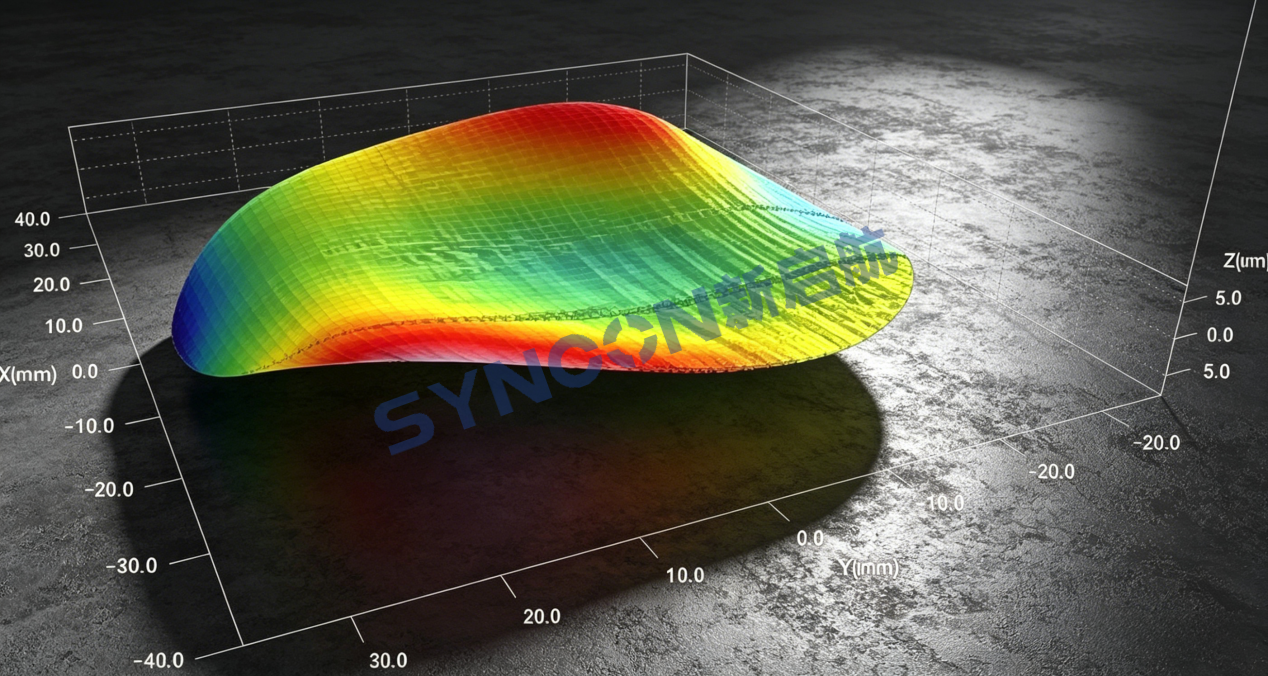

(圖示為裸片晶圓BOW、WARP等形變測量,精準捕捉晶圓形變數據,保障晶圓加工及封裝精度)

晶圓表面粗糙度專項分析

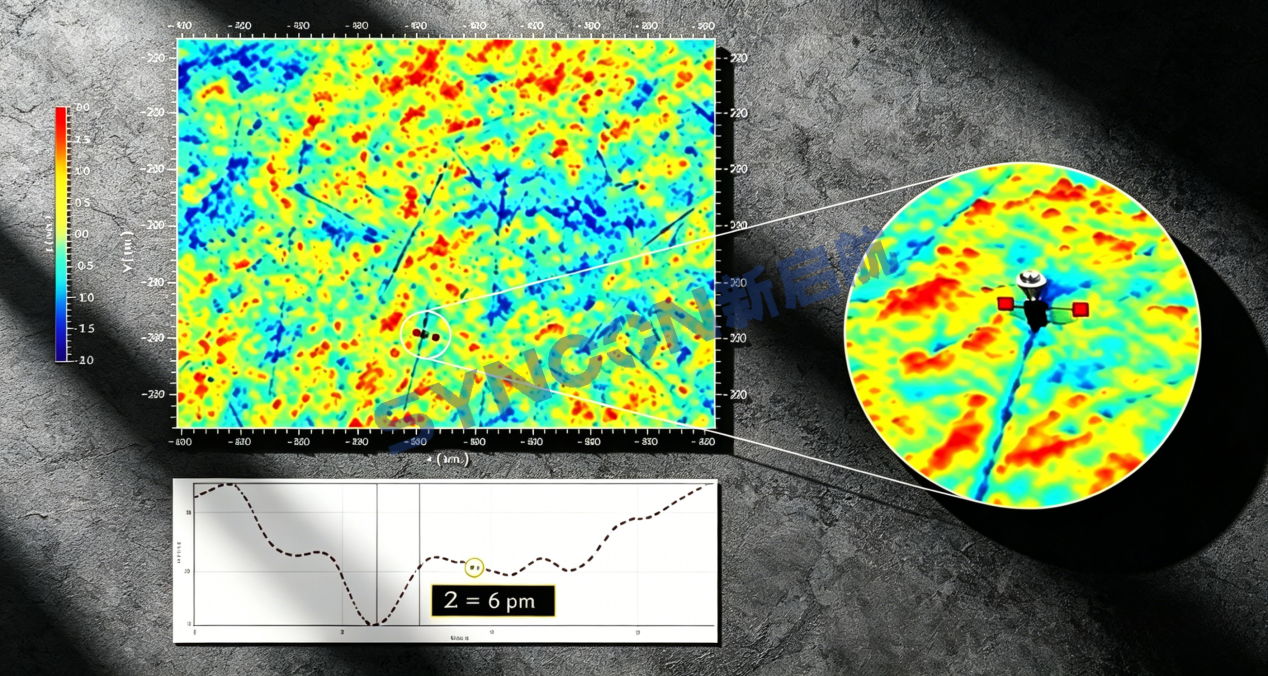

(圖示為CMP拋光后實測數據,精度達6pm=0.006nm,滿足晶圓超光滑表面檢測需求)

(圖示為CMP拋光后實測數據,Ra=0.96nm,精準表征晶圓拋光后表面粗糙度,助力拋光工藝優化)


(圖示為晶圓背面表面粗糙度實測數據,Ra=0.9μm,適配晶圓背面加工質量檢測場景)

新啟航半導體——專業提供綜合光學3D測量解決方案,深耕晶圓檢測領域,助力半導體產業高質量發展!

審核編輯 黃宇
