雙向固態變壓器(SST)的無縫零沖擊切換:針對微網亞周波孤島檢測

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2026-05-11 11:30 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

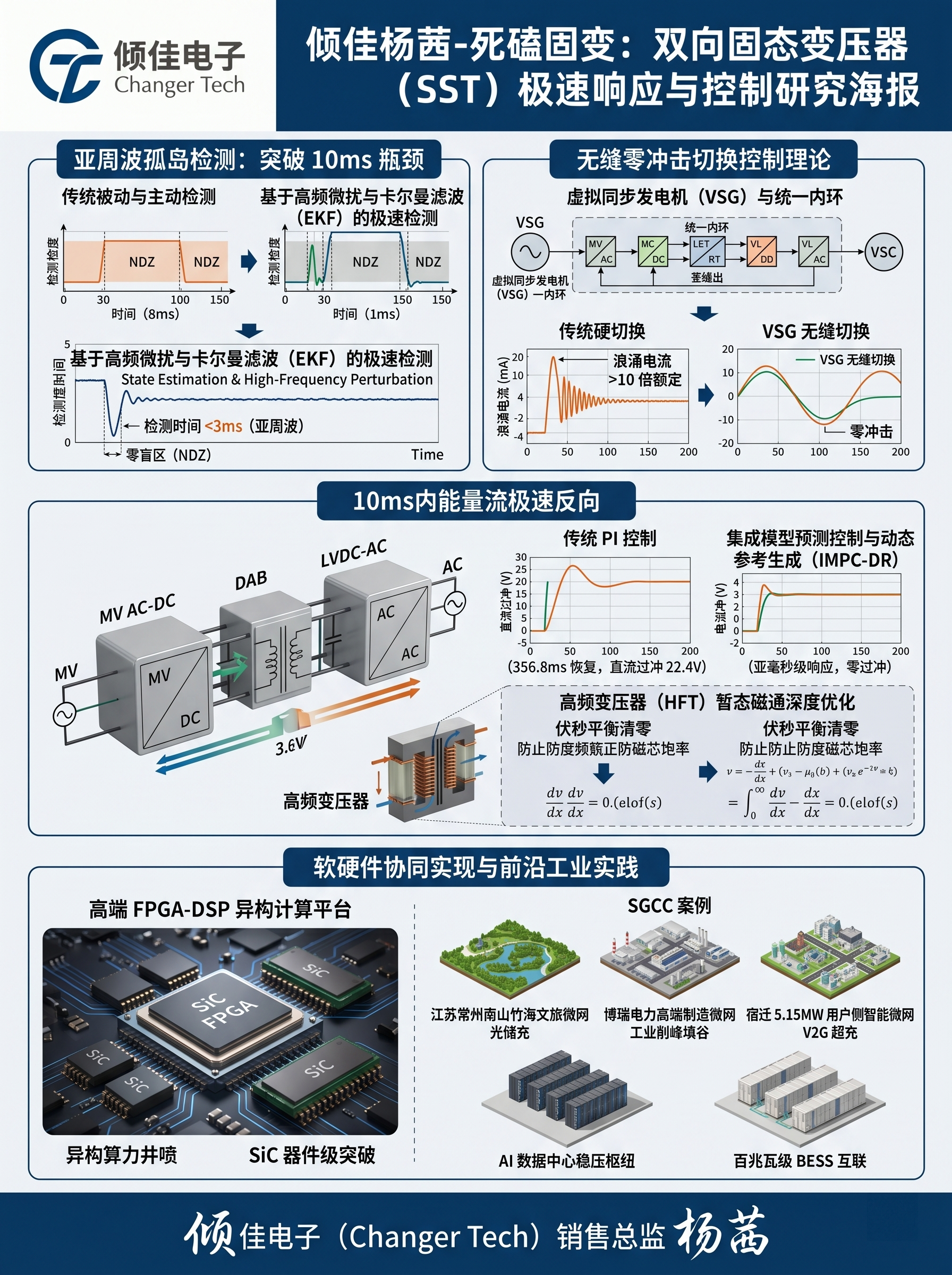

傾佳楊茜-死磕固變-雙向固態變壓器(SST)的無縫零沖擊切換:針對微網亞周波孤島檢測與 10ms 內能量流反向控制研究

引言

在全球能源結構向深度脫碳與高比例可再生能源(RES)轉型的背景下,分布式能源(DERs)、儲能系統(ESS)以及電動汽車(EV)的廣泛接入對現代配電網的形態與控制邏輯產生了顛覆性影響。交直流混合微網作為整合這些分布式資源的有效載體,正逐漸成為智能電網的核心組成部分。在這一架構演進中,雙向固態變壓器(Solid-State Transformer, SST)憑借其高頻電氣隔離、雙向能量全控流動、交直流多端口接入以及豐富的有功/無功調節能力,已超越并有望逐步取代傳統工頻變壓器(LFT),成為微網互聯與能量路由的核心樞紐設備。

然而,混合微網在實際運行中面臨著極其嚴苛的動態與暫態挑戰:當主干中壓(MV)配電網發生短路故障或嚴重的電壓跌落時,微網必須在極短的時間內完成孤島檢測,并從并網(Grid-Tied)模式平滑切換至孤島(Islanded)模式,以保障內部關鍵負荷的持續供電。傳統的并網規范(如 IEEE 1547 與 IEC 62116 標準)通常允許長達 2 秒的孤島檢測與脫網時間,但這對于現代數據中心、精密制造流水線、醫療設施等關鍵負荷而言是不可接受的。根據不間斷電源(UPS)的分類標準,Class 2 和 Class 3 級別的關鍵 IT 基礎設施要求供電中斷時間不得超過 10ms,甚至要求在 1ms 內將電壓恢復至安全容限內。因此,如何在 10ms 以內(甚至亞周波,即小于 3ms 級別)實現精準且無盲區的孤島檢測,并在不引起微網電壓和電流劇烈波動的條件下完成無縫零沖擊切換(Seamless Zero-Impact Switching),構成了電力電子與微網控制領域的最前沿技術壁壘。

更為嚴峻的是,在微網脫網或負荷突變的瞬態過程中,系統往往伴隨劇烈的功率重分配。固態變壓器必須具備在 10ms 內實現全功率能量流極速反向(Energy Flow Reversal)的控制能力。例如,從向微網輸送大功率瞬間切換為吸收微網多余的新能源發電功率,這一過程極易導致直流母線(DC-link)電壓嚴重越限及高頻隔離變壓器(HFT)發生暫態直流偏磁與飽和損壞。本報告將系統性地深入剖析雙向 固變SST 在微網架構中的系統級與器件級控制策略,全面評估基于人工智能與高頻信號處理的極速孤島檢測算法,并詳細論述基于虛擬同步發電機(VSG)框架的零沖擊切換機制與雙主動全橋(DAB)變換器在 10ms 內實現能量無損反向的模型預測與移相優化策略,最后結合中國國家電網(SGCC)及相關工業界的最新示范工程,展望該技術的發展路徑。

雙向 固變SST 在混合微網中的拓撲架構與多物理場耦合特性

雙向 固變SST 的核心優勢在于其高度的模塊化設計、全范圍的可擴展性以及交直流多端口的靈活輸出能力。在典型的兆瓦級中壓配電網應用場景中,固變SST 普遍采用輸入串聯輸出并聯(ISOP)架構,結合級聯多電平變流器與雙主動全橋(DAB)的組合拓撲,以適應高電壓大容量的電力傳輸需求。


固變SST 的三級功率轉換拓撲與參數體系

一個標準的面向配電網與微網互聯的 固變SST 架構通常由三個功率轉換級聯構成。第一級為中壓交直流整流級(MV AC-DC),該級通常由級聯 H 橋(CHB)等多電平變流器構成,將 10kV 甚至更高的中壓交流電轉換為中壓直流(MVDC)鏈路電壓(例如 6kV)。這一級不僅負責基礎的能量整流,還承擔著控制并網電流、實現高功率因數校正以及主動吸收電網側諧波擾動的關鍵職責。

第二級為高頻隔離直流變換級(MVDC-LVDC),這是整臺 固變SST 裝置的技術核心與難點所在。該級通常采用大量并聯的 DAB 模塊。每一個 DAB 單元包含兩個由高頻隔離變壓器(HFT)磁性耦合的獨立全橋電路。系統通過精細調節一、二次側橋臂電壓的移相角(Phase Shift)來雙向控制有功功率的流向與大小。該級不僅提供了至關重要的電氣絕緣隔離,還負責穩定低壓直流母線(LVDC,例如 200V 至 400V 等級),為直流微網及儲能系統提供直接接入點。

第三級為低壓直流交變級(LVDC-AC),通常由三相或單相逆變器構成,為本地交流微網提供 120V 或 400V 等級的標準交流母線支撐。在電網正常運行的并網模式下,該級逆變器通常運行于 PQ(有功/無功)控制模式,向負載提供恒定功率;而在發生電網故障切換至孤島模式時,則必須迅速切換為 V/f 控制或虛擬同步發電機(VSM)控制,以充當微網的主力電壓源。

固變SST 功率轉換級 核心拓撲架構 典型電壓等級 主要控制目標與功能
第一級 (MV AC-DC) 級聯 H 橋 (CHB) / 多電平有源整流 10kV AC 轉換為 6kV MVDC 并網電流控制、功率因數校正、諧波抑制、中壓直流穩壓
第二級 (MVDC-LVDC) 雙主動全橋 (DAB) (ISOP 架構) 6kV MVDC 轉換為 200V/400V LVDC 高頻電氣隔離、雙向能量全控流動、低壓直流母線精確穩壓
第三級 (LVDC-AC) 降壓逆變器 / 虛擬同步機 (VSM) 200V LVDC 轉換為 120V/400V AC 微網交流母線支撐、并網/孤島雙模式切換、頻率與電壓調節

多端功率耦合、死區效應與暫態不穩定性機制

在雙向能量高速流動的運行背景下,固變SST 內部不可避免地存在嚴峻的多物理場耦合與暫態不穩定性問題。由于前端 MV AC-DC 整流級與核心隔離 DAB 級的控制帶寬、采樣頻率以及物理響應速度存在顯著差異,固變SST 在面對大范圍微網負荷波動或主電網瞬態擾動時,往往會出現級間控制指令相互干涉的耦合現象。特別是在需要實現能量流快速反轉時(例如,從電網向微網輸送功率,瞬間切換為微網側光伏發電向主網倒送功率),傳統的 PI(比例積分)或 PR(比例諧振)控制器會暴露出固有的積分飽和現象與帶寬限制。這種限制會導致直流母線在反向瞬間面臨嚴重的電壓過沖,系統恢復穩態的時間常常高達數百毫秒,嚴重威脅寬禁帶半導體器件的安全。

此外,在實際工程實現中,DAB 拓撲的非線性特征帶來了額外的控制復雜度。開關管的死區時間(Dead Time)會導致在小相位偏移區域內產生相位漂移(Phase Shift Drift),使得實際輸出功率與理論計算值嚴重不符。這種死區效應在輕載或零電壓穿越時尤為明顯,不僅降低了軟開關(ZVS)的達成概率,還引發了不可預測的電流畸變與環流損耗。因此,如何在包含多轉換器狀態空間模型的系統中應用解耦算法(如引入特征向量的正交變換)與前饋補償機制,徹底消除內外部的交叉耦合,成為 固變SST 拓撲演進和高頻控制設計的必由之路。

突破 10ms 瓶頸:混合微網的極速亞周波孤島檢測技術

微網從并網到孤島模式的無縫切換,其大前提是必須在極短時間內準確識別出主電網的斷電或故障狀態。孤島檢測(Islanding Detection)的準確性、速度以及對電能質量的零干擾要求,直接決定了整個微網系統切換的成敗與安全性。傳統檢測技術通常被劃分為被動式(Passive)與主動式(Active)兩大類,但這兩類方法均難以同時滿足現代新型電力系統對 10ms 極速響應與零盲區(NDZ)的苛刻標準。

傳統被動與主動孤島檢測的物理局限性

被動式孤島檢測主要依賴于實時監測公共耦合點(PCC)的電氣參數,如電壓幅值、頻率變化率(ROCOF)、電壓向量跳變等。當微網本地發電功率與負荷功率之間存在顯著不平衡時,電網斷開會導致電壓和頻率迅速偏離正常范圍,從而觸發被動保護。然而,當微網內部的有功與無功功率恰好實現自平衡時,PCC 處的電壓和頻率在斷網瞬間幾乎不發生變化,這就形成了龐大的非檢測盲區(Non-Detection Zone, NDZ)。即使參數越限,其檢測時間也往往在 50ms 到 200ms 之間,遠超 10ms 的極限閾值。

為了縮小 NDZ,主動式孤島檢測技術通過逆變器向電網故意注入周期性的擾動信號(如主動頻率漂移 AFD、無功功率擾動、基于發電機 d 軸電流的擾動等),以破壞孤島形成時的功率平衡。如果在并網狀態下,強大的主電網會吸收并“燙平”這些擾動;而一旦孤島形成,擾動信號會被放大并導致頻率或電壓迅速崩潰,進而被繼電器捕獲。盡管這種機制大幅削減了盲區,但持續的擾動注入嚴重污染了微網內部的電能質量,尤其是在多逆變器并聯運行時,還可能引發諧振失穩。更為致命的是,這種主動發散的檢測機制仍需要多個工頻周期(通常大于 100ms)來確認信號的畸變,無法適應亞周波級別的保護需求。

基于高頻微擾與連續小波變換(CWT)的主動極速探測

為了在徹底消除檢測盲區的同時將檢測時間壓縮至 10ms 甚至更短的范圍內,并且不犧牲微網的電能質量,一種基于固態變壓器高頻特性的新型主動探測技術應運而生。該方案不再注入工頻范圍內的低頻擾動,而是利用 固變SST 內部強大的雙向 DAB 轉換器,向系統周期性地注入極窄帶的離散高頻微擾信號。由于該信號頻率遠高于基波且呈現離散特性,它對系統整體的 THD(總諧波畸變率)影響幾乎可以忽略不計。


在特征信號的提取與分析端,系統部署了基于連續小波變換(Continuous Wavelet Transform, CWT)的高級時頻處理算法。相較于傳統的快速傅里葉變換(FFT),小波變換在處理非平穩、包含突變特征的瞬態信號時具有無可比擬的時間分辨率優勢。通過采用 Morlet 小波(因其與正弦波形態高度相關且響應極快),控制器可以實時追蹤 PCC 處電壓和電流負序分量的微小畸變。實驗驗證表明,這種高頻微擾結合 CWT 的檢測架構,不僅實現了零檢測盲區和零誤動率,還能將孤島識別時間壓縮至 30ms 以內,在經過硬件加速后完全具備逼近 10ms 極限的潛力。

基于擴展卡爾曼濾波(EKF)與狀態追蹤的亞周波探測

對于醫療、高端制造等極具敏感性的關鍵型負載(對應 UPS Class 2 要求,即 1ms 內允許中斷),孤島檢測速度必須突破 10ms 的物理極限,進入亞周波(Sub-cycle,<3ms)領域。最前沿的解決方案放棄了傳統的基于周期的特征分析,轉而采用以擴展卡爾曼濾波(EKF)和無跡卡爾曼濾波(UKF)為代表的非線性狀態估計技術。

該機制通過在 PCC 處進行極高頻的采樣(例如 50-100 kHz),利用卡爾曼濾波器在包含噪聲的信號環境中實時重構電壓和電流的基波狀態空間模型與諧波分量。算法不再等待整個工頻周期的結束,而是以微秒級的步長,連續對比系統的瞬時電壓值與鎖相環(PLL)生成的理想?yún)⒖茧妷褐g的殘差與變化率。當主網斷電(Loss-of-Mains, LOM)瞬間,即使功率完全平衡,本地逆變器與外部網絡的阻抗剝離也會在殘差向量上產生極其微小但可追蹤的狀態突變。通過設置基于統計學的自適應閾值,該 EKF 追蹤算法能夠在電網斷電后的 3ms 內可靠、無誤地生成孤島觸發信號,成為目前已知響應速度最快的檢測拓撲之一。

人工智能、深度學習與大數據驅動的混合故障辨識架構

隨著交直流混合微網規模的擴張,網內雙向潮流頻繁交替,且基于逆變器接口的分布式電源在故障時無法提供如同傳統同步電機那般巨大的短路電流。這種“弱故障電流”特性使得傳統的過電流繼電器徹底失效。為此,學術界與工業界正在大規模引入深度學習(DL)、機器視覺算法與模型無關強化學習(MFRL),構建端到端的智能孤島與故障分類框架。

典型的高級智能檢測架構通常包含多層神經網絡的協同合作。首先,利用離散小波變換(DWT)將采集到的三相電壓和電流信號轉換為包含豐富時間-頻率維度信息的二維特征圖(MTF)。隨后,將這些高維圖像輸入卷積神經網絡(CNN),由 CNN 負責自動提取局部和全局的空間特征,避免了傳統人工選取特征的主觀性與信息遺漏。特征提取完成后,數據流入雙向長短期記憶網絡(BiLSTM),該網絡專長于捕獲序列數據在時間軸上的長程依賴關系,從而精準描繪出正常負載波動與微網真實斷網之間的細微動態差異。

除了深度神經網絡,基于決策樹的集成學習算法(如極端梯度提升 XGBoost、隨機森林)以及支持向量機(SVM)也展現出了極高的工程應用價值。通過對公共微網數據集進行大規模離線訓練,XGBoost 模型在區分電網干擾與真實孤島事件時達到了 97.83% 的極高準確率,且完全消除了 NDZ,平均推理延遲低于兩個工頻周期。此外,更輕量級的算法利用馬哈拉諾比斯距離(Mahalanobis distance)進行多元異常檢測,利用卡方分布動態調節誤報閾值。這種方法在遭受 20dB 強噪聲干擾、具有 10ms 通信延遲以及高達 250 歐姆的高阻抗故障惡劣環境下,依然堅韌地維持了亞周波級別的平均檢測延遲,為微網的彈性保護提供了算力要求更低、可解釋性更強的替代方案。

檢測技術門類 核心算法與機制機理 典型檢測響應時間 盲區 (NDZ) 對微網電能質量影響
傳統被動式 頻率變化率 (ROCOF)、電壓向量跳變、過/欠壓保護 50ms - 200ms 極大(功率平衡時失效) 無物理影響
傳統主動式 主動頻率漂移 (AFD)、無功功率注入、相角擾動 100ms - 500ms 極小 中/大(誘發諧波污染與諧振)
高頻微擾信號處理 DAB 極窄帶微擾注入 + Morlet 連續小波變換 (CWT) 10ms - 35ms 接近零 微小(高頻離散信號)
狀態估計與相量追蹤 擴展卡爾曼濾波 (EKF) / 鎖相環殘差時域逼近 < 3ms (真正的亞周波) 接近零 完全無影響
深度集成學習架構 DWT + CNN 空間提取 + BiLSTM 時序捕捉 / 馬氏距離 10ms - 20ms 無盲區 完全無影響

并網至孤島的無縫零沖擊切換(Seamless Zero-Impact Switching)控制理論

在亞周波孤島檢測算法發出精確的脫網確認信號后,微網控制器必須在幾毫秒內命令靜態開關(Static Switch)強行斷開,同時固態變壓器的并網逆變級必須從電網跟隨(Grid-Following, GFL)模式切換為電網構建(Grid-Forming, GFM)模式。這一控制權的交接,是產生嚴重電力沖擊的根源。

切換過程中的相位跳變與電流浪涌機制

在傳統的雙重控制架構中,微網在并網時運行于恒功率(PQ)控制,此時的電壓幅值和頻率完全受到主干電網(Infinite Bus)的鉗制,微網逆變器僅表現為一個純粹的電流源。然而,一旦主網消失,微網必須立刻轉入下垂控制(Droop Control)或恒壓恒頻(V/f)控制,主動建立并維持微網內部的電壓和頻率。

這種粗暴的控制模式直接切換(Hard Switching)會導致災難性的后果。在切換瞬間,控制器的前向通道突然發生改變,原有的電壓環與電流環的指令值(Reference Values)以及 PI 調節器的積分器狀態會出現巨大的非連續跳變。這種狀態量的斷崖式改變,會在毫秒級的時間內引發幾倍甚至十幾倍于系統額定值的瞬態浪涌電流(Inrush Current)和劇烈的電壓相位畸變,不僅極易觸發微網內部的過流保護動作導致二次大停電,更會嚴重損壞敏感型用電設備和變流器的硅基組件。

虛擬同步發電機(VSG)與 PQ 共享內環的統一架構

為了根除指令跳變引發的沖擊,學術界構建了“并網-孤島統一控制框架”,旨在通過軟件層面的算法融合,實現運行狀態的物理連續性。當前最有效的方法是全面引入虛擬同步發電機(Virtual Synchronous Generator, VSG)控制技術。VSG 的核心思想是通過在電力電子變換器的控制算法中嵌入傳統旋轉電機的轉子運動學方程與勵磁調節數學模型,人為地賦予缺乏物理慣性的固態變流器以強大的虛擬慣量(Virtual Inertia)和阻尼特性。

在這一統一架構中,VSG 的電壓控制外環與傳統的 PQ 功率控制外環不再是完全割裂的系統,而是被設計為共享同一個高頻電流內環。在并網模式下,系統可以通過自適應調整下垂截距(Droop Intercept)或者采用先進的功率同步控制(PSC)算法,約束并網有功和無功的輸出功率,使系統在宏觀上表現為遵循并網調度指令的受控電流源,同時內部的 VSG 算法仍然在后臺實時跟蹤并鎖定電網的電壓相位和頻率,始終保持與主網參數的一致性。

在發生孤島事件的瞬間,上層控制器只需要通過調節平滑權重函數,將外環的控制權從功率跟蹤柔性過渡到 VSG 的電壓構建,或者直接保持 GFM 控制器在整個運行過程中的持續激活。這種機制的物理本質在于,無論是并網還是孤島,系統的瞬時電壓、頻率、有功、無功和相角等運行極點(Operating Points)在切換前后被強行保持了絕對的連續性。因為底層電流環的參考值(Reference Current)并未發生任何硬性跳變,能量從主網供給向本地儲能及分布式電源支撐的轉移過程如同“水到渠成”,從而在最大程度上壓制了環流,實現了真正意義上的無縫零沖擊。這與 IEEE 602 推薦的 U 型應急電源系統(Type-U EPSS)理念高度契合,確保了對關鍵基礎設施的連續不間斷供電。

擴張狀態觀測器(ESO)與超螺旋滑模控制(STSMC)的暫態深度抑制

盡管采用 VSG 統一內環架構大幅消減了控制跳變,但模式切換和微網內部負載的突然丟失依然會引起內部狀態變量(如 d?q 軸坐標系下的 id?,iq? 電流分量)的劇烈波動,微網阻抗參數的微小偏移也會疊加形成集總擾動。為了實現極限的平滑度,前沿的數字控制系統設計了高帶寬的實時擴張狀態觀測器(Extended State Observer, ESO)。ESO 能夠?qū)ο到y(tǒng)中未建模的非線性動態、參數漂移以及外部瞬態擾動進行高精度的實時估計,并轉化為前饋補償量注入到電流內環中,從而提前化解波動的產生。

進一步的優化在于改造底層控制器的數學本質。研究發現,傳統的 PI 控制器在面對劇烈的大信號非線性動態時響應遲緩。因此,一種基于邊界層的超螺旋滑??刂破鳎⊿uper-Twisting Sliding Mode Controller, STSMC)被引入替代 PI 環節。根據嚴格的李雅普諾夫(Lyapunov)穩定性原理,超螺旋算法通過在系統狀態逼近滑模面的過程中,在邊界層內部和外部實施截然不同的指數級收斂策略。這種非線性設計不僅有效削弱了傳統滑模控制固有的高頻“抖振(Chattering)”現象,還極大提升了微網在面臨非計劃孤島事件(Unplanned Islanding)時的動態抗干擾能力和參數魯棒性。海量的硬件在環實驗數據證實,這套融合了 ESO 與 STSMC 的復合 VSG 控制策略,能夠?qū)⑽⒕W(wǎng)脫網瞬間交流電壓的總體諧波畸變率(THD)從常規策略下的 7% 以上硬生生壓降至不到 3%,并將電壓峰值脈沖削減 60% 以上,不僅完美匹配了 IEC TS 62898-1:2023 國際微網電能質量標準,更徹底杜絕了諧波對配電網的二次干擾。

此外,在設備級的啟動與恢復階段,為了避免儲能電池或超級電容接入高壓直流母線時產生的災難性浪涌電流,固變SST 控制器內部還集成了開環占空比控制(OLDC)、開環移相控制(OLPSC)以及開環頻率控制(OLFC)的三步軟啟動演算法(Soft Start-up Algorithm)。通過以極小的步長逐漸推高 PWM 驅動的占空比,軟啟動機制確保了暫態電壓被安全鉗制,為后續復雜的閉環穩態操作奠定了堅實的安全基石。

10ms 內能量流極速反向控制機制與 DAB 暫態磁通深度優化

固態變壓器在協助微網完成脫網無縫切換的同時,還面臨著更深層次的能量調度考驗。如果脫網瞬間微網內部的分布式電源(如光伏陣列全功率輸出)產生的電能遠大于本地負荷需求,或者儲能系統需要緊急吞吐以維持頻率穩定,固變SST 內部的隔離級——雙主動全橋(DAB)模塊,必須在幾個毫秒的窗口期內完成能量流的徹底反向(即傳輸功率從 +P 滿載瞬間突變?yōu)??P 滿載)。這一極端過程在物理層面引發了嚴酷的動態應力挑戰。

反向負荷階躍下 DAB 拓撲的動態崩潰機理

當功率傳輸?shù)姆较蚝痛笮“l(fā)生劇烈階躍時(例如,從低壓側輸出 500A 電流瞬間反向為從低壓側吸收 500A 電流進入高壓母線),由于 DAB 隔離階段(通常工作在幾十 kHz 的開關頻率)與高壓整流階段(通常受限于大功率硅器件,工作在較低頻率)的控制帶寬與物理響應速度存在嚴重的不匹配,系統會陷入極度不穩定的交叉耦合狀態。多項微網模擬實驗數據表明,在依賴經典 PI 控制的架構下,這種突兀的能量流反向會直接導致高壓直流母線產生高達 22.4V 的劇烈電壓過沖,且恢復到穩態誤差范圍內的時間長達 356.8ms;與之伴隨的是,電網側會被注入持續約 18 個工頻周期的大幅電流波動干擾。

比電壓越限更為致命的是變壓器層面的電磁崩潰。DAB 變換器控制功率流動的核心手段是快速改變一、二次側 H 橋之間的移相角(Phase Shift Ratio)。在極速反向過程中,移相角的劇烈跳變會瞬間打破高頻隔離變壓器(HFT)內部磁芯的伏秒平衡(Volt-Second Balance)。這種物理平衡的破壞會導致鐵芯內部滋生難以消散的暫態直流偏磁(Transient DC Offset)。一旦直流偏磁導致磁芯進入單向深度飽和區,變壓器繞組的勵磁電感將急劇下降甚至趨于零,進而產生災難性的破壞性短路浪涌電流,在幾微秒內即可將昂貴的 SiC 或 GaN 寬禁帶開關管徹底燒毀。

移相調制策略的物理演進:從單移相(SPS)到三重移相(TPS)的高效優化

為了應對快速反向過程中的無功激增和軟開關失效,DAB 的底層調制策略必須經歷根本性的優化。最基礎的單移相(Single Phase Shift, SPS)控制僅通過調節一二次側對角開關管的相位差來轉移功率。雖然 SPS 算法極簡,但在非單位電壓增益(即輸入輸出電壓不匹配)工況下,會導致高頻鏈內部產生巨大的回流功率(Circulating Power)與高額的無功電流。這不僅使得開關管偏離了零電壓開關(ZVS)的安全操作區間,引發極高的開關損耗,更嚴重限制了變流器的動態調節裕度。

為實現 10ms 內的高效安全反向,雙重移相(DPS)以及更為復雜的綜合三重移相(Triple Phase Shift, TPS)調制策略被推向工程應用的最前沿。TPS 機制極其精細地引入了三個維度的控制變量:一次側橋臂內部的移相角、二次側橋臂內部的移相角,以及一、二次側電橋之間的全局移相角。通過構建包含開關損耗、導通損耗以及電感有效值電流在內的復雜多目標優化數學模型,控制算法可以分段、解析地求解出在任意負載突變下的全局最優移相角組合。相較于傳統方法,TPS 不僅極大拓寬了 ZVS 的操作范圍,還大幅壓制了峰值電流,確保在功率劇烈反向時,硅器件的溫升與應力處于安全邊界之內。

動態參考生成的集成模型預測控制(IMPC-DR)與亞周期伏秒平衡

然而,僅僅優化穩態的移相策略依然無法突破 PI 控制器帶寬受限的固有瓶頸。為了徹底駕馭 10ms 級別的瞬態反向,基于高頻鏈路(HF-link)電感電流無傳感器估計的模型預測控制(Model Predictive Control, MPC)被創新性地引入到 固變SST 的雙向控制內核中。但早期的嘗試中,MPC 往往僅被降級作為內環電流控制器使用,整個系統的動態響應上限仍然受到外環 PI 電壓控制器由于需要濾除紋波而刻意降低的帶寬所壓制。

針對這一頑疾,學術界提出了一種具有顛覆性意義的集成模型預測控制伴隨動態參考生成(Integrated MPC with Dynamic Reference Generation, IMPC-DR)架構。該架構大刀闊斧地直接從控制外層砍掉了所有的線性 PI 調節器。IMPC-DR 機制通過建立高精度的李雅普諾夫(Lyapunov)狀態估計器,利用直流母線電容的充放電特性與負載電流的前饋觀測,實時演算出直流母線的動態目標參考值。同時,它為 固變SST 的整流級和 DAB 級建立了一個高度統一的集成成本函數(Cost Function),將電壓跟蹤動態誤差、開關頻率硬件限制、甚至是電流的微分變化率全部納入代價計算的矩陣之中。通過完全剝離外環 PI 的滯后效應,MPC 多變量并行優化的極致運算速度得以“全面釋放”。固變SST 控制器能夠在幾十微秒內完成下一周期開關序列的最優規劃與下發執行,徹底消除了直流母線在遭遇全功率反向階躍時的電壓過沖。

在解決最為棘手的高頻變壓器暫態直流偏磁問題上,暫態深度優化策略發揮了決定性作用。當偵測到階躍導致的相位大偏轉時,算法不再盲目執行新的目標移相角,而是根據前一時刻的高頻鏈瞬態電流值和下一周期的預測穩態電流值,利用嚴格的微積分方程,精確計算出在過渡周期內的調節子移相角(Adjusting Sub-shift Angles) 。這種基于模型解析的“微操”控制,強制要求變換器在單個開關周期內(例如在 75kHz 的高頻開關頻率下,單個周期僅有約 13.3 微秒的極短窗口)多吸收或多釋放一部分不對稱的伏秒面積。這一經過精密計算的不對稱補償,能夠在不到 20 微秒的時間內,將其內部積攢的暫態直流偏置“清零”,實現在確保峰值電流絕對不跨越硬件安全閾值的前提下,以逼近物理極限的速度完成雙向能量的平滑反轉。

軟硬件協同實現、實時仿真與前沿工業實踐

要將上述極其復雜的亞周波小波孤島檢測、固變SST 多層暫態解耦控制與基于模型預測的極速能量反轉算法真正付諸工程實踐,高度依賴于底層數字計算硬件算力的飆升以及基于寬禁帶半導體的器件級突破。

基于 FPGA-DSP 異構計算與硬件在環(P-HIL)的驗證

在毫秒級乃至微秒級的嚴苛?xí)r序要求下,控制算法的執行延遲是決定 10ms 零沖擊切換成敗的命門。在先進的兆瓦級 固變SST 硬件架構中,工程師們普遍采用“高端 DSP + 雙 FPGA”或多核異構 SoC 架構作為通用控制平臺(Universal Control Platform)。在這個分工明確的數字大腦中,DSP(數字信號處理器)承擔了極其消耗算力的浮點數學運算,如 MPC 的在線代價函數尋優矩陣計算、VSG 復雜非線性方程的迭代以及卡爾曼濾波狀態矩陣的更新。而外圍的 FPGA(現場可編程邏輯門陣列)則充分利用其底層硬件級別的并行計算優勢與絕對確定的時序特性,負責并行驅動數十個高速模數轉換(A/D)通道進行高頻采樣,并負責死區時間插入、保護邏輯封鎖以及生成頻率高達數十乃至上百 kHz 的光電隔離 PWM 驅動信號發送給底層的 SiC MOSFET 柵極驅動器。

這種異構架構的確定性時序響應,保證了系統從發生電網異常、算法特征提取識別、發出脫網指令斷開大容量固態開關,到重構內部電流電壓環路指令的全鏈路時間,能夠極其穩定地控制在 1 毫秒到 3 毫秒的絕對范圍內。這一極速硬件底座,有效支撐了各種復雜理論在實時功率硬件在環(Power-Hardware-in-the-Loop, P-HIL)測試平臺下,對于大規模微網故障場景毫秒級無縫切換苛刻驗證的順利通過。

工業界技術突破:Infinity Flow 與高頻 SiC 器件

在電力電子拓撲的商業化器件級集成層面,工業界已經跨越了理論鴻溝,取得了具有里程碑意義的實質性進展。例如,前沿科技公司 Infinity Flow 最新研發并完成苛刻驗證的第四代中壓固態變壓器(MV-SST)模塊,采用先進的 13kV 級別 SiC MOSFET 構建。其內部部署了獨特的三端口 CLLC 諧振拓撲與雙主動全橋(DAB)深層結合的隔離架構,在滿載大功率運行下依然達成了驚人的 98.3% 實測轉換效率?;景雽?dǎo)體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板,PEBB電力電子積木,Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

該硬件模塊的核心顛覆性不僅在于降低了導通與開關損耗,更在于其極其強悍的控制閉環帶寬與穩若磐石的半諧振槽(Semi-resonant tank)動態響應能力。在多輪極其苛刻的負載階躍與潮流反轉測試中,該模塊成功展現了“亞毫秒級(Sub-millisecond)”的雙向動態能量瞬態響應性能。這一驚艷指標不僅徹底擊穿了 10ms 的控制目標底線,更使得 固變SST 具備了充當人工智能算力中心(AI Data Centers)應急穩壓樞紐、電動汽車 V2G(Vehicle-to-Grid)極速充放電接口,以及百兆瓦級電池儲能系統(BESS)電網互動基石的絕對實力。

中國國家電網(SGCC)的微網標桿項目與全場景落地

在國家層面的戰略部署下,中國國家電網公司(SGCC)正依托強大的政策與技術資源,以無與倫比的速度大力推進交直流混合智能微網的實地建設。通過制定專項法規(如常州市出臺的《常州市促進新能源產業促進條例》及“微電網及充換電設施建設三年行動計劃”),SGCC 成功將雙向控制技術與孤島切換理論從實驗室象牙塔大規模推向了工業規?;那把貞?yīng)用。

以江蘇常州為例,作為中國微網建設的示范先鋒,其因地制宜打造了多個極具代表性的智能微網全場景生態:

南山竹海文旅微網:作為江蘇首個“光儲充”車網互動微網,系統不僅通過太陽能光伏每年提供 120 萬度綠電,還能利用高精度的雙向潮流調控實現“潮汐電價”管理。在客流高峰時段,通過儲能系統的毫秒級反向支撐,徹底解決了景區因配網容量受限導致的充電大排長龍難題。

博瑞電力高端制造微網:針對工業級高耗能企業,微網系統通過光伏屋頂與大量能量存儲柜的深度融合,利用本地智能平臺的極速協調,在滿足工廠高精度設備不斷電的同時,通過削峰填谷每月穩定節省數千元電費,展示了零沖擊控制在敏感制造領域的商業價值。

武進國家高新區園區級直流微網:這是目前江蘇最大的園區級微網項目。該項目突破性地采用了基于 固變SST 理念的純直流微網架構直接輸電。相較于經過多次交直流轉換的傳統交流系統,這種架構不僅將能源物理損耗硬生生降低了 5% 以上,其龐大的儲能模塊還能在主網斷電瞬間充當“絕對后備電源”,為關鍵負載提供無縫的孤島級保電,并實現園區內綠電的 100% 本地閉環消納。

更為震撼的工程奇跡坐落于江蘇宿遷。一座占地近 3400 平方米、容量高達 5.15MW 太陽能、配置 6 臺獨立風機及 20MWh 巨型儲能矩陣的用戶側智能微網已全面投運。該微網不僅整合了 600kW 的液冷超級快充(號稱充電一秒續航一公里),更是全方位部署了 V2G 雙向充電中心。整個微網依托底層海量數據挖掘(Data-mining)與高級人工智能(AI)驅動的算法簇,能夠在真正的“毫秒級(millisecond level)”維度下動態優化整座園區的多源功率實時調度。憑借這種極致的閉環控制能力與微網內部天生的自平衡屬性,系統能夠在與區域虛擬電廠(VPP)互動的過程中,以近零碳排的姿態保證高要求負荷的供電連續性,進一步筑牢了區域低碳轉型的能源安全底座。

結論

雙向固態變壓器(SST)作為新一代混合配電微網與智能電網互聯的“能量路由器(Energy Router)”,其具備的亞周波孤島感知、無縫零沖擊模式切換能力,以及亞毫秒級的瞬態能量反轉技術,已經超越了單純的電力變換范疇,直接構筑起現代高敏供電系統的韌性(Resilience)與電能質量護城河。通過深度整合多學科的技術演進與前沿算法,電力電子控制領域在以下核心環節取得了顛覆性突破:

首先,在孤島故障感知層面,行業徹底摒棄了傳統以犧牲電能質量和諧波失真為代價的主動發散式擾動方法。通過引入基于高頻采樣的擴展卡爾曼濾波相量跟蹤模型,并深度融合注入高頻微擾的連續小波變換算法,現代系統能夠在小于 3ms 的極限亞周波時間內,極高精度地識別出上游主網的失電故障并確認孤島邊界。這不僅根除了檢測盲區(NDZ),更為后續的拓撲解耦與重構預留了無比寶貴的時間裕度。

其次,在并網至孤島的命門級模式切換中,基于虛擬同步發電機(VSG)的統一電流環控制框架,配合針對性極強的非線性超螺旋滑??刂破鳎⊿TSMC)與擴張狀態觀測器(ESO),成功在數學底層打破了由于控制目標突跳帶來的相角漂移與災難性浪涌電流難題。這一融合架構確保了在微網物理脫網的瞬間,各項電氣指標如同“絲綢般”平滑過渡,實現了宏觀物理意義上真正的“零沖擊”倒閘。

最后,為滿足苛刻的 10ms 內極速能量流反向需求,微控制系統通過果斷拋棄存在嚴重相移遲滯的傳統 PI 外環,大膽采用動態指令集成的多目標模型預測控制(IMPC-DR)。結合基于最優化三重移相(TPS)的精細單周期伏秒平衡計算,這種極限級的微秒級算力釋放,徹底消除了大規模直流母線的動態電壓過沖與高頻變壓器發生致命暫態偏磁飽和的風險,將兆瓦級雙向潮流的反向響應時間硬生生壓縮至驚艷的亞毫秒級別。

展望未來,隨著 10kV 乃至更高電壓等級 SiC 寬禁帶半導體的良率躍升與規?;戮€,以及以高算力 FPGA 為核心的異構處理平臺的算力井噴,雙向 固變SST 不僅能在物理形態上進一步實現輕量化、高頻化,提升能量轉換效率;其系統層級還將更加無縫地與基于端到端深度學習與強化學習的全局微網故障管理中樞相契合。屆時,固態變壓器技術將作為真正的“數字電網心臟”,為未來的零碳重工園區、極速響應的 V2G 車網融合體以及對供電連續性有著苛求級依賴的超級人工智能數據中心,提供堅如磐石、智慧彈性的電力基礎設施極致支撐。
