一、案例背景

本次案例依托某電子科技公司精密電子元器件自動化生產線搭建，該生產線核心承擔貼片元器件貼裝、視覺檢測、精度校準、不良品分揀全流程作業，是典型的工業自動化柔性產線，對設備協同響應速度、數據傳輸穩定性、生產流程連貫性要求極高。產線采用雙PLC主站異構架構，分別承擔不同工段的核心控制任務，形成了總線協議不兼容的通訊壁壘，具體設備配置如下：

其一，歐姆龍系列PLC作為EtherNet/IP主站，負責整條產線的總調度、物料輸送控制、貼裝設備啟停與工藝參數下發，依托EtherNet/IP工業以太網協議，實現上層生產指令與底層執行設備的初步聯動，是產線的核心調度中樞；

其二，西門子S7-1200 PLC作為EtherCAT主站，專門管控高精度貼裝頭、視覺檢測相機、位移傳感器等精密執行機構，EtherCAT協議憑借實時性強、同步精度高的優勢，適配元器件微米級貼裝與檢測的嚴苛要求，是產線精密作業的核心控制單元。

在傳統運行模式下，兩套PLC系統獨立運行，分屬不同的總線協議體系，無法直接進行數據交互與指令互通。貼裝工段的運行參數、物料余量無法實時同步至檢測工段，檢測工段的良品/不良品判定結果、設備故障信號也不能及時反饋給總調度PLC，導致產線出現貼裝與檢測節拍不匹配、物料浪費、故障響應滯后等問題，嚴重制約生產效率與產品良率。為打破異構系統通訊壁壘，實現產線全流程數據互通與設備協同，項目組選用塔訊TX161-RE-ECS/EIS協議轉換網關，搭建穩定可靠的跨協議通訊鏈路，同時依托物聯網網關、智能網關的數采功能，對接上層工業物聯網平臺，實現生產數據全采集、全監控，打造高效協同的數字化自動化產線。

二、項目核心痛點

結合產線現場運行實際，本次項目實施前存在四大核心痛點，直接影響工業自動化產線的穩定運行與數字化升級：

總線協議異構，無法直接通訊：歐姆龍PLC采用EtherNet/IP協議，西門子S7-1200采用EtherCAT協議，兩種工業以太網協議的幀格式、通訊機制、數據交互邏輯完全不同，PLC原生端口不支持跨協議解析，兩套系統形成“信息孤島”，設備協同完全依賴人工干預，效率低下且易出錯。

數據采集斷層，工業物聯網落地受阻：產線缺乏專用數據采集器與工業網關，精密貼裝數據、檢測結果、設備運行狀態等核心生產數據無法統一歸集，上層MES系統、物聯網平臺無法獲取實時生產信息，難以實現生產過程可視化、遠程監控與智能調度，數字化升級推進緩慢。

生產節拍不協同，產能與良率偏低：貼裝設備與檢測設備無實時數據聯動，貼裝速度與檢測速度無法自動匹配，常出現貼裝完成后等待檢測、檢測設備空載運行的情況，生產節拍混亂；同時不良品無法及時分揀，流入后續工段造成二次浪費，產品良率維持在92%左右，遠低于行業標桿水平。

故障響應滯后，運維成本偏高：兩套PLC系統獨立運維，故障信號無法跨系統傳輸，設備出現異常時運維人員無法第一時間定位故障工段與問題根源，只能逐臺設備排查，停機時間長，運維效率低，間接增加生產成本。

三、塔訊TX161-RE-ECS/EIS協議轉換網關功能簡介

本次項目選用的塔訊TX161-RE-ECS/EIS網關，是一款專為工業現場異構總線協議互聯設計的工業網關，同時兼具智能網關、物聯網網關與數據采集器多重功能，核心解決不同品牌PLC、不同總線協議之間的數據互通難題，適配工業自動化產線嚴苛的現場環境，具備以下核心優勢：

雙向協議轉換，精準適配場景：網關一側支持EtherCAT從站協議，可直接接入西門子S7-1200 EtherCAT主站網絡；另一側支持EtherNet/IP從站協議，無縫對接歐姆龍PLC EtherNet/IP主站網絡，實現兩種協議的雙向透明轉換，無需修改PLC原有程序，即插即用，大幅降低改造難度。

高速實時傳輸，滿足產線節拍：采用工業級高性能處理器，數據轉換延遲低于10ms，滿足電子元器件生產線毫秒級實時通訊需求，確保貼裝、檢測指令同步下發，狀態數據實時反饋，保障生產節拍連貫。

全功能數據采集，支撐工業物聯網：內置數據采集模塊，可實時采集兩套PLC系統的運行參數、設備狀態、生產數據、故障信息等，支持?jǐn)?shù)據打包上傳至上層工業物聯網平臺、SCADA系統，實現生產數據全流程追溯與可視化監控。

工業級防護，適配惡劣現場：采用導軌式安裝設計，支持24V直流工業供電，具備寬溫運行、電磁隔離、浪涌保護、短路保護等特性，可在電子產線強電磁干擾、多粉塵、連續運行的環境中7×24小時穩定工作，可靠性遠超普通商用網關。

可視化配置，運維便捷：配套專用配置軟件，支持拖拽式數據映射、IP地址設置、協議參數調試，無需專業編程基礎，運維人員可快速完成配置與調試，后期維護成本低。

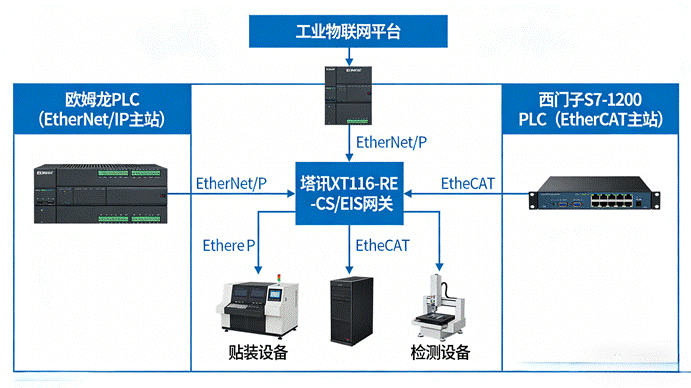

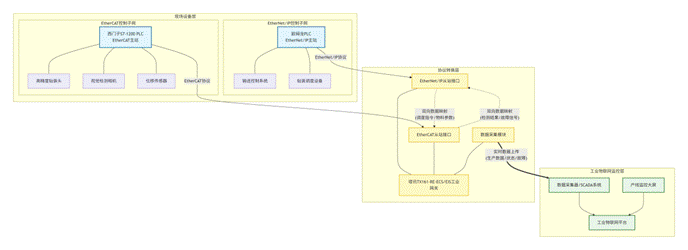

四、系統結構拓?fù)鋱D

五、整體解決方案

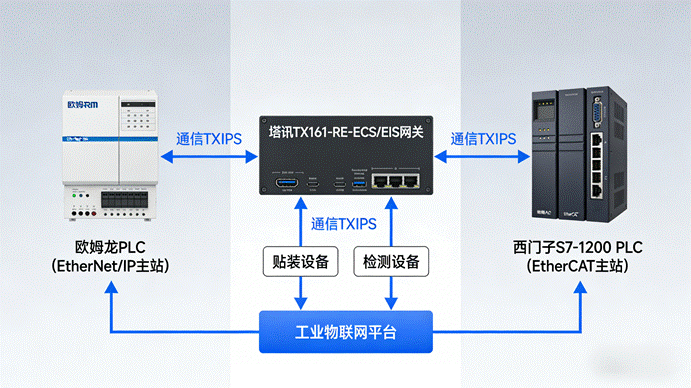

針對項目痛點與產線需求，本次方案以協議轉換為核心，以塔訊TX161工業網關為硬件載體，構建“異構PLC互聯+數據實時采集+工業物聯網監控”的一體化解決方案，核心實施思路如下：

硬件組網搭建：將塔訊TX161網關的EtherCAT端口接入西門子S7-1200 PLC的EtherCAT主站網絡，作為EtherCAT從站設備；將網關的EtherNet/IP端口接入歐姆龍PLC的EtherNet/IP主站網絡，作為EtherNet/IP從站設備，完成硬件鏈路連接，打通兩套PLC系統的物理通訊通道。

協議轉換配置：通過網關專用配置軟件，完成兩套總線協議的參數匹配、IP地址規劃與雙向數據映射，將歐姆龍PLC的貼裝調度指令、物料參數映射至西門子S7-1200 PLC，同時將檢測工段的良品信號、故障數據、精度參數映射回歐姆龍總調度PLC，實現指令與數據的雙向透明傳輸。

數據采集與物聯網對接：啟用網關的數據采集器功能，配置生產數據采集規則，將采集到的實時數據上傳至工業物聯網平臺，搭建產線監控大屏，實現設備運行狀態、生產產能、產品良率、故障信息的實時可視化監控，支持遠程運維與數據追溯。

系統聯調與優化：完成硬件組網與軟件配置后，進行全流程聯調，測試協議轉換穩定性、數據傳輸實時性與設備協同效果，優化數據映射參數與通訊延遲，確保產線貼裝、檢測、分揀全流程無縫銜接。

本方案無需更換原有PLC與生產設備，僅通過工業網關實現協議轉換與數據互通，改造周期短、成本低，完全貼合工業自動化產線柔性升級需求，同時打通工業物聯網數據鏈路，為后續產線智能化升級奠定基礎。

六、詳細實施配置過程

6.1前期準備與硬件接線

設備清點：準備塔訊TX161-RE-ECS/EIS網關1臺、工業級網線若干、24V直流工業電源、導軌安裝配件，核對網關型號與協議適配性，確保支持EtherNet/IP轉EtherCAT雙向轉換。

IP規劃：規劃兩套PLC與網關的IP地址，避免網段沖突。歐姆龍PLC EtherNet/IP網段設置為192.168.1.XXX，網關EtherNet/IP側IP設為192.168.1.10；西門子S7-1200 PLC EtherCAT網段設置為192.168.2.XXX，網關EtherCAT側IP設為192.168.2.10。

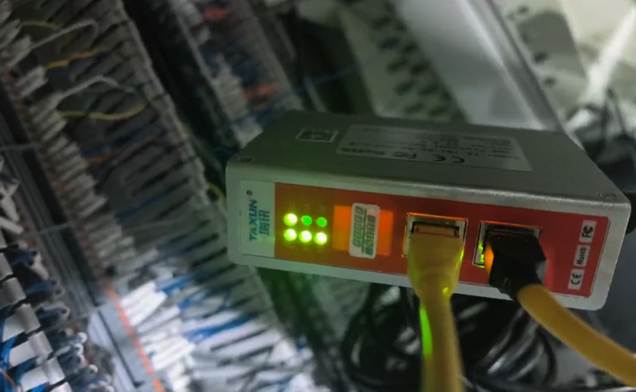

硬件接線：將網關EtherCAT端口通過超五類工業網線接入西門子S7-1200 PLC的X1以太網口；將網關EtherNet/IP端口通過工業網線接入歐姆龍PLC的以太網口；給網關接入24V直流電源，確認電源指示燈正常亮起，完成物理組網。

6.2網關參數配置

1.連接配置電腦：將調試電腦IP設置為192.168.1.11，與網關EtherNet/IP側同一網段，通過網線連接網關配置端口，打開塔訊專用網關配置軟件，搜索并連接網關設備。

2.協議參數設置：在配置軟件中選擇對應協議模式，一側勾選EtherNet/IP從站模式，匹配歐姆龍PLC的通訊參數；另一側勾選EtherCAT從站模式，導入西門子EtherCAT GSDML文件，完成協議適配。

3.雙向數據映射：根據產線控制需求，配置數據映射表，將歐姆龍PLC的D區數據（貼裝速度、物料數量、啟停指令）映射至網關輸入寄存器，網關轉換后傳輸至西門子S7-1200 PLC的M區；將西門子S7-1200 PLC的I區數據（檢測結果、貼裝精度、故障信號）映射至網關輸出寄存器，轉換后傳輸至歐姆龍PLC的Q區，映射數據長度根據實際控制需求設置，確保數據傳輸精準無丟失。

4.參數保存與重啟：完成所有配置后，點擊保存并重啟網關，等待網關重啟完成，確認協議指示燈正常閃爍，配置生效。

6.3 PLC端程序調試

1.歐姆龍PLC端：在編程軟件中添加EtherNet/IP從站設備，搜索并連接塔訊網關，導入網關EDS文件，配置通訊數據區，調用通訊指令，實現與網關的數據交互，測試啟停指令、工藝參數下發功能。

2.西門子S7-1200 PLC端：在博途軟件中添加EtherCAT從站，掃描并連接網關設備，配置輸入輸出數據區，與網關映射參數保持一致，編寫通訊程序，實現檢測數據、故障信號的實時上傳與貼裝指令的接收執行。

6.4數據采集與物聯網平臺對接

啟用網關內置數據采集器功能，配置采集頻率（設置為100ms/次），選擇需要采集的核心數據（設備運行狀態、生產產能、良率、故障代碼），通過以太網將采集數據上傳至工業物聯網平臺，在平臺中搭建監控界面，配置數據報表與異常報警功能，實現生產數據實時監控與遠程推送。

6.5全流程聯調測試

啟動產線，進行空載與帶載聯調，測試兩套PLC系統的指令響應速度、數據傳輸準確性，排查通訊延遲、數據丟包等問題，優化數據映射參數與通訊周期，確保貼裝設備與檢測設備協同運行，故障信號實時反饋，物聯網平臺數據更新及時，聯調合格后正式投入生產運行。

七、應用效果與實施前后對比

7.1實施后核心應用效果

1.徹底打破協議壁壘，設備協同高效運行：通過塔訊TX161工業網關實現EtherNet/IP與EtherCAT總線協議無縫轉換，兩套PLC系統實現毫秒級數據交互，貼裝、檢測、分揀工段無縫銜接，生產節拍完全同步，徹底消除人工干預環節，工業自動化水平大幅提升。

2.數據全采集，工業物聯網落地見效：依托網關的數據采集器與物聯網網關功能，產線所有核心生產數據實時歸集至工業物聯網平臺，實現生產過程可視化監控，運維人員可遠程查看設備狀態、排查故障，數據追溯效率提升100%。

3.產能與良率雙提升，生產成本降低：產線協同運行后，生產效率提升25%，日均產能從8萬件提升至10萬件；產品良率從92%提升至99.2%，不良品浪費大幅減少，物料損耗率降低18%，單班生產成本降低12%。

4.故障快速響應，運維效率提升：設備故障信號可跨系統實時傳輸，物聯網平臺同步推送報警信息，運維人員可快速定位故障點，平均故障處理時間從45分鐘縮短至10分鐘，產線停機時間減少75%，運維成本大幅降低。

7.2實施前后核心指標對比

八、項目總結

本次電子元器件生產線異構PLC互聯項目，通過塔訊TX161-RE-ECS/EIS協議轉換工業網關，成功解決了歐姆龍EtherNet/IP主站與西門子S7-1200 EtherCAT主站之間的總線協議不兼容難題，是工業自動化產線異構系統集成的典型實踐。項目充分發揮了工業網關、智能網關、物聯網網關與數據采集器的多重功能，不僅打通了現場設備層的通訊壁壘，實現了貼裝、檢測設備的高效協同運行，更搭建了完善的工業物聯網數據鏈路，實現了生產數據全采集、全監控、全追溯。

從實施效果來看，該方案無需改造原有核心設備，改造周期短、投入成本低、運行穩定性高，有效解決了傳統工業產線異構系統信息孤島、數據采集斷層、設備協同不暢的共性痛點，大幅提升了生產效率、產品良率與運維效率，為電子制造行業同類自動化產線的數字化、智能化升級提供了可復制的參考方案。

未來，依托該協議轉換架構與工業物聯網平臺，可進一步拓展產線智能調度、工藝參數自動優化、預測性維護等功能，持續深化工業自動化與工業物聯網融合應用，推動產線向更高水平的智能制造升級。

（相關技術交流咨詢售后請與王工留言）
